立式法兰连接凝聚过滤设备结构设计

这款立式凝聚过滤设备主要应用于石油化工、天然气输送、压缩空气净化等工业管路系统中，核心作用是脱除工艺介质中混杂的液态液滴、固体杂质颗粒，避免杂质对下游精密阀门、计量仪表、动力设备造成冲蚀、堵塞或者性能干扰，保障整套管路系统长期稳定运行。在实际工况中，这类设备通常安装在气源处理单元、成品油输送管线、化工反应装置进料端等关键节点，能够有效分离介质中微米级的分散液相，实现介质的净化提质，满足下游工艺对介质洁净度的严苛要求。

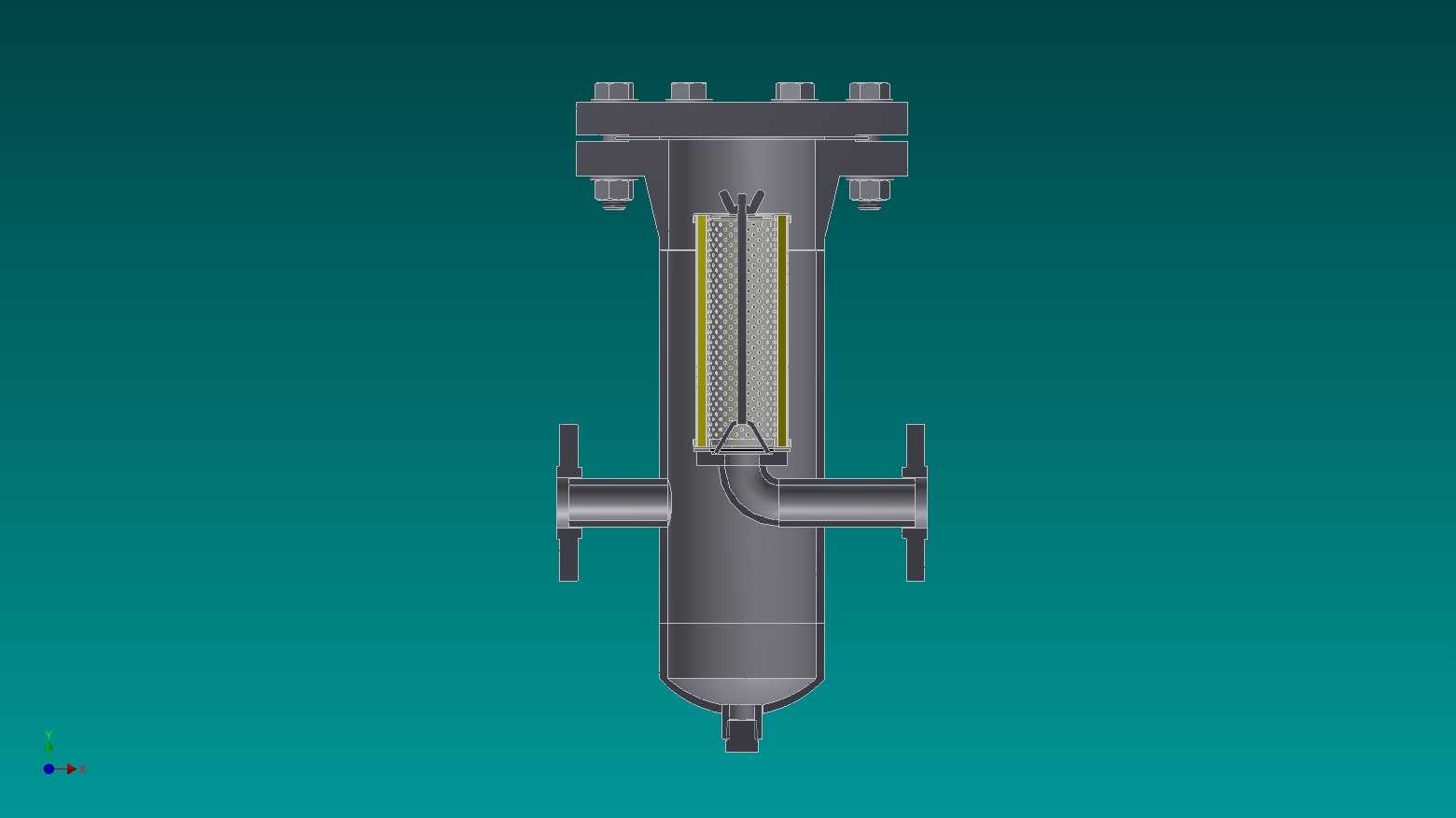

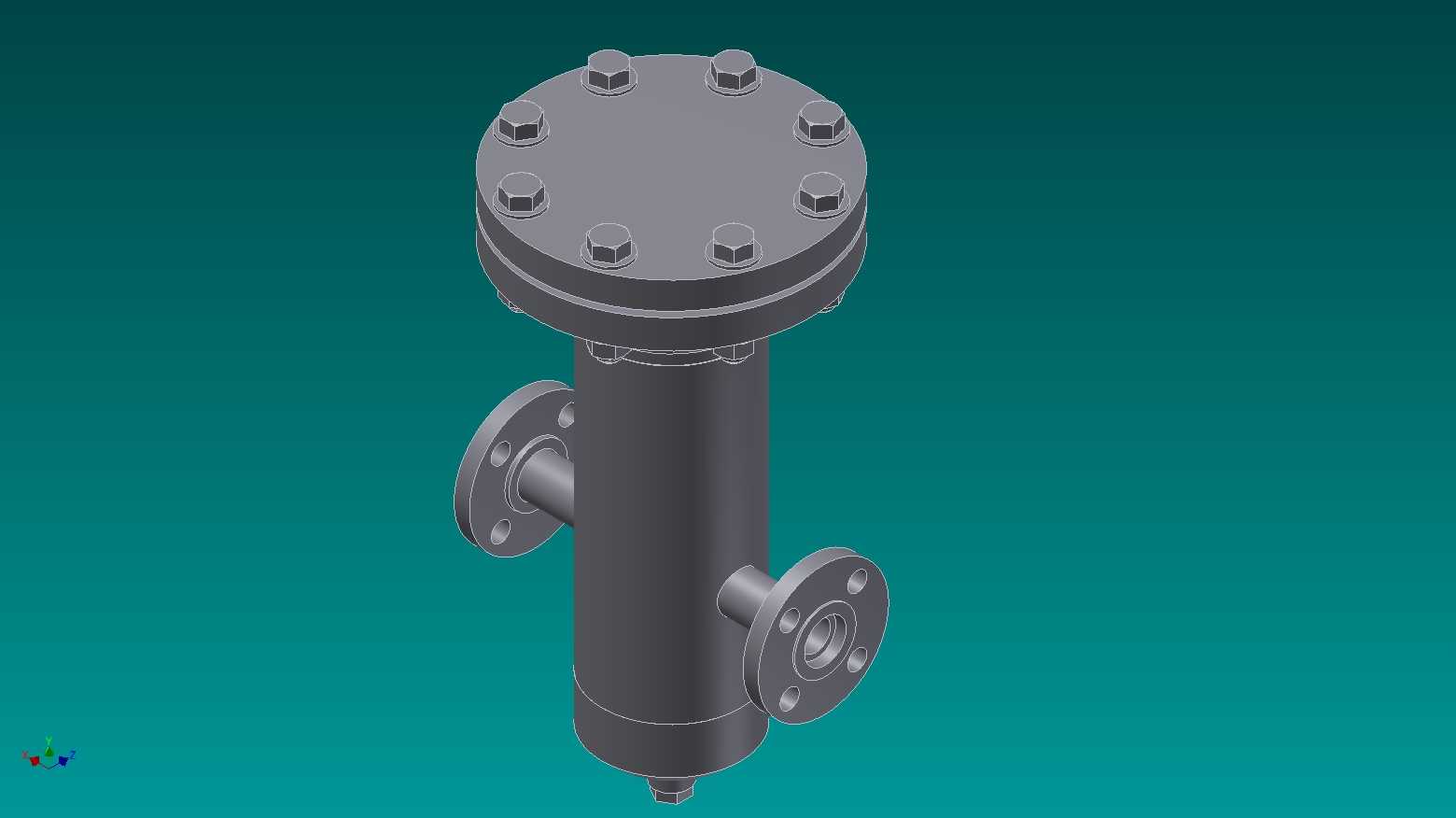

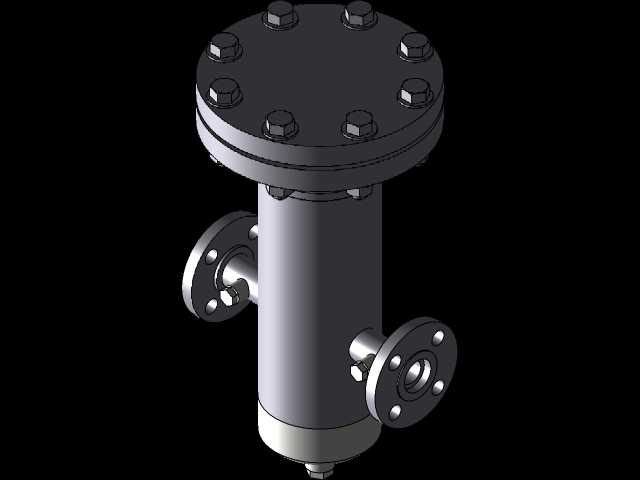

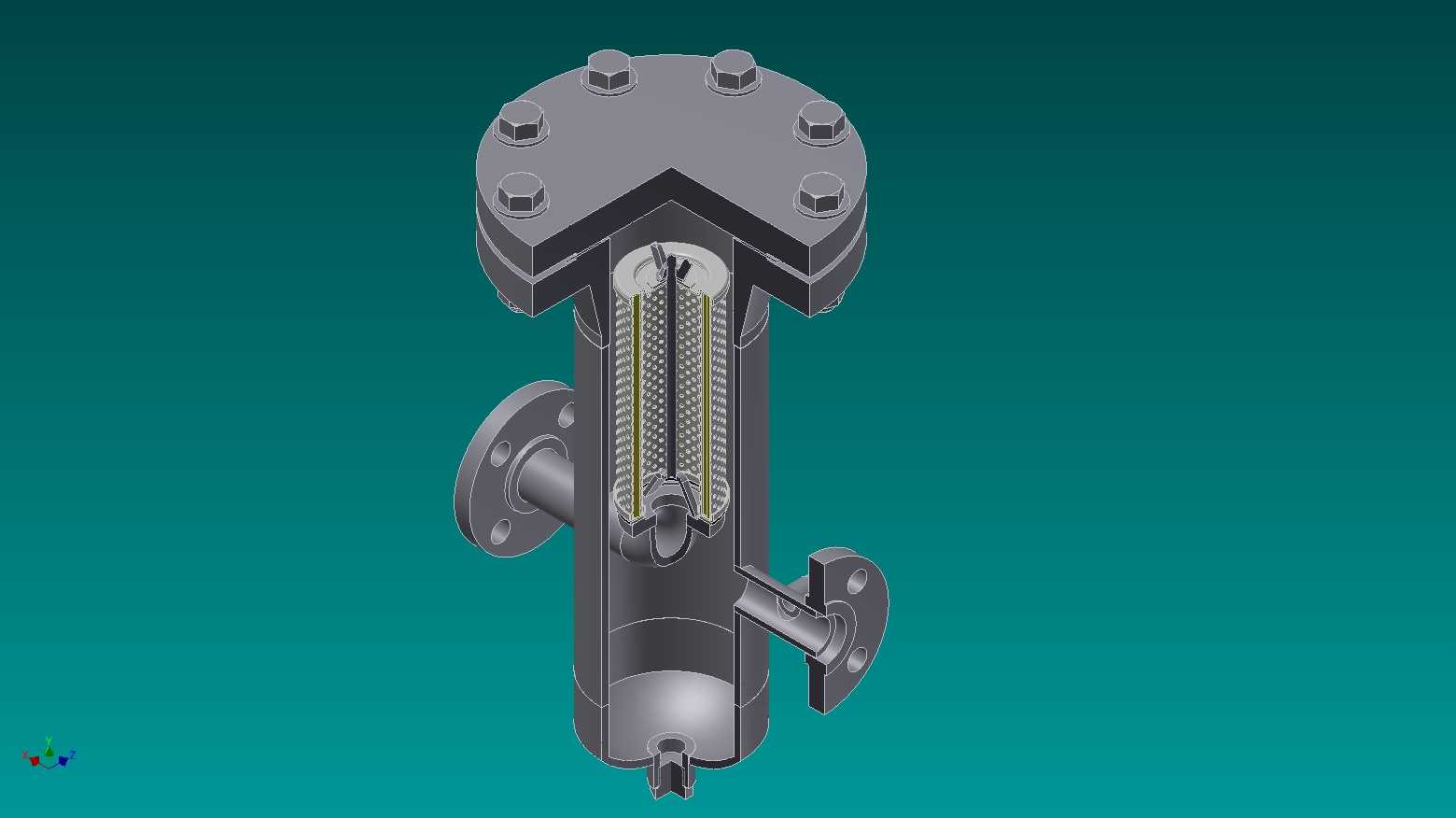

从功能特性来看，该设备采用立式筒体结构，顶部为快开式螺栓压紧端盖，无需完全拆卸端盖即可快速完成内部滤芯的更换与维护，大幅缩短现场运维的停机时长；设备侧部设置两个同规格法兰接口，分别作为介质进料口与出料口，法兰连接形式能够保障高压工况下的连接密封性，适配多数工业管路的通用安装标准；内部设置的凝聚滤芯组件采用多层复合结构，外层拦截大尺寸固体颗粒，内层通过凝聚效应将细小液滴聚结为大液滴，依靠重力沉降至筒体底部排污腔，可通过底部排污接口定期排出沉积的杂质与积液。

在设计思路上，整体结构遵循压力容器的受力优化逻辑，筒体采用等径直筒设计，上下端的圆弧过渡结构能够有效分散内部介质压力带来的应力集中，避免长期承压运行出现结构疲劳；端盖周向均匀布置的紧固螺栓，能够保障端盖与筒体法兰面的压紧力均匀分布，配合密封垫片实现高压下的无泄漏密封；内部滤芯的安装定位结构采用同轴导向设计，既保障介质能够完全穿过滤芯层，避免出现短路流影响过滤效果，也能让运维人员快速对准安装位，降低现场维护的操作难度。

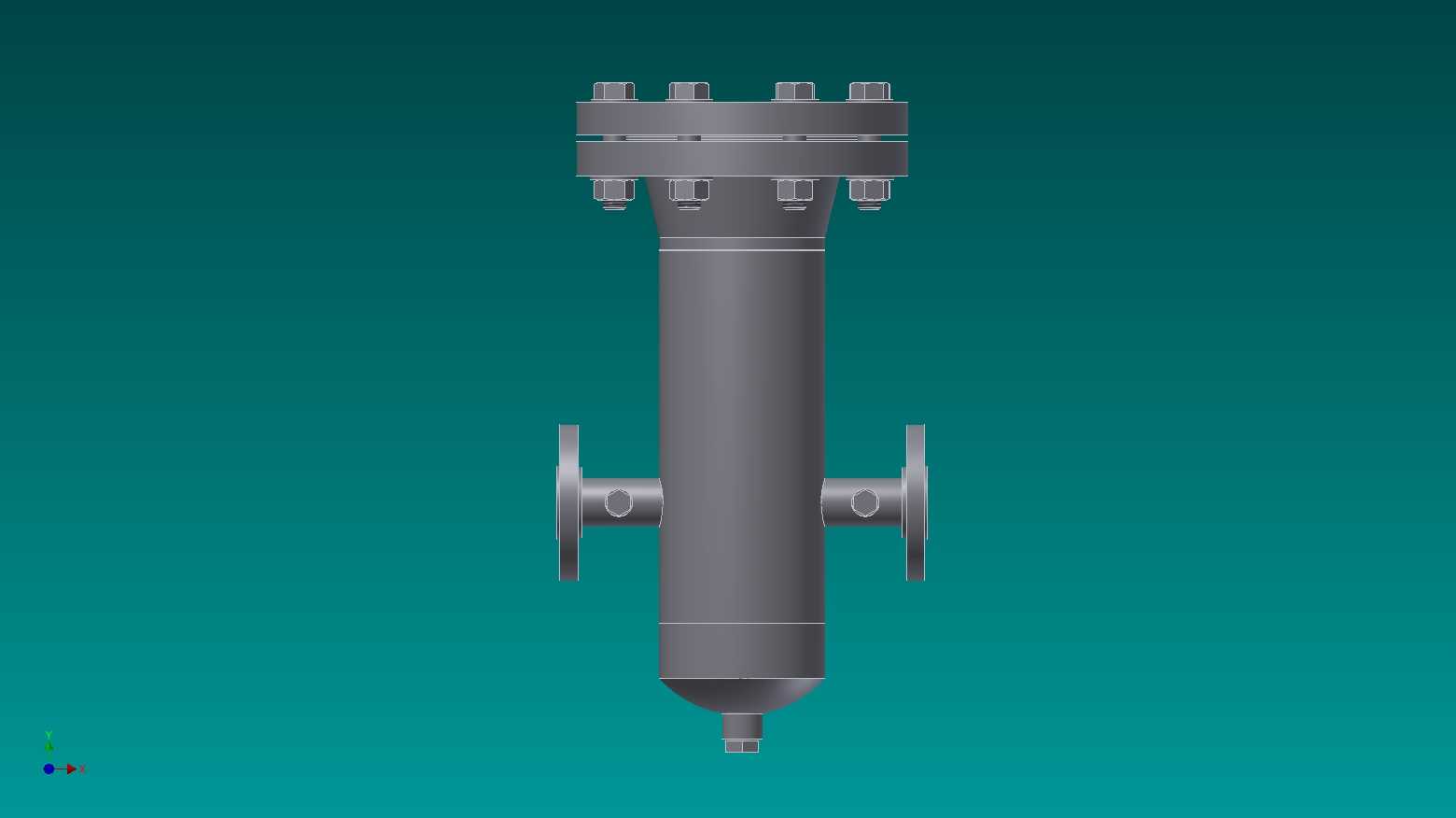

从安装边界来看，该设备为立式安装形态，两个侧方法兰接口的中心距、法兰端面到筒体轴线的距离均匹配常规工业管路的安装间距要求，设备底部设置支撑定位结构，可直接固定在管路支架或者设备基础上，安装时仅需对接两侧管路法兰、固定底部支撑即可完成装配，不需要额外定制复杂的连接转接件；整体外形紧凑，径向占用空间较小，适合在管路排布密集的车间、场站中安装使用，不会占用过多的横向操作空间，同时预留的滤芯更换操作空间充足，日常维护时不需要额外拆除周边管路即可完成滤芯更换作业。
