三叶片小型风力涡轮发电装置结构设计

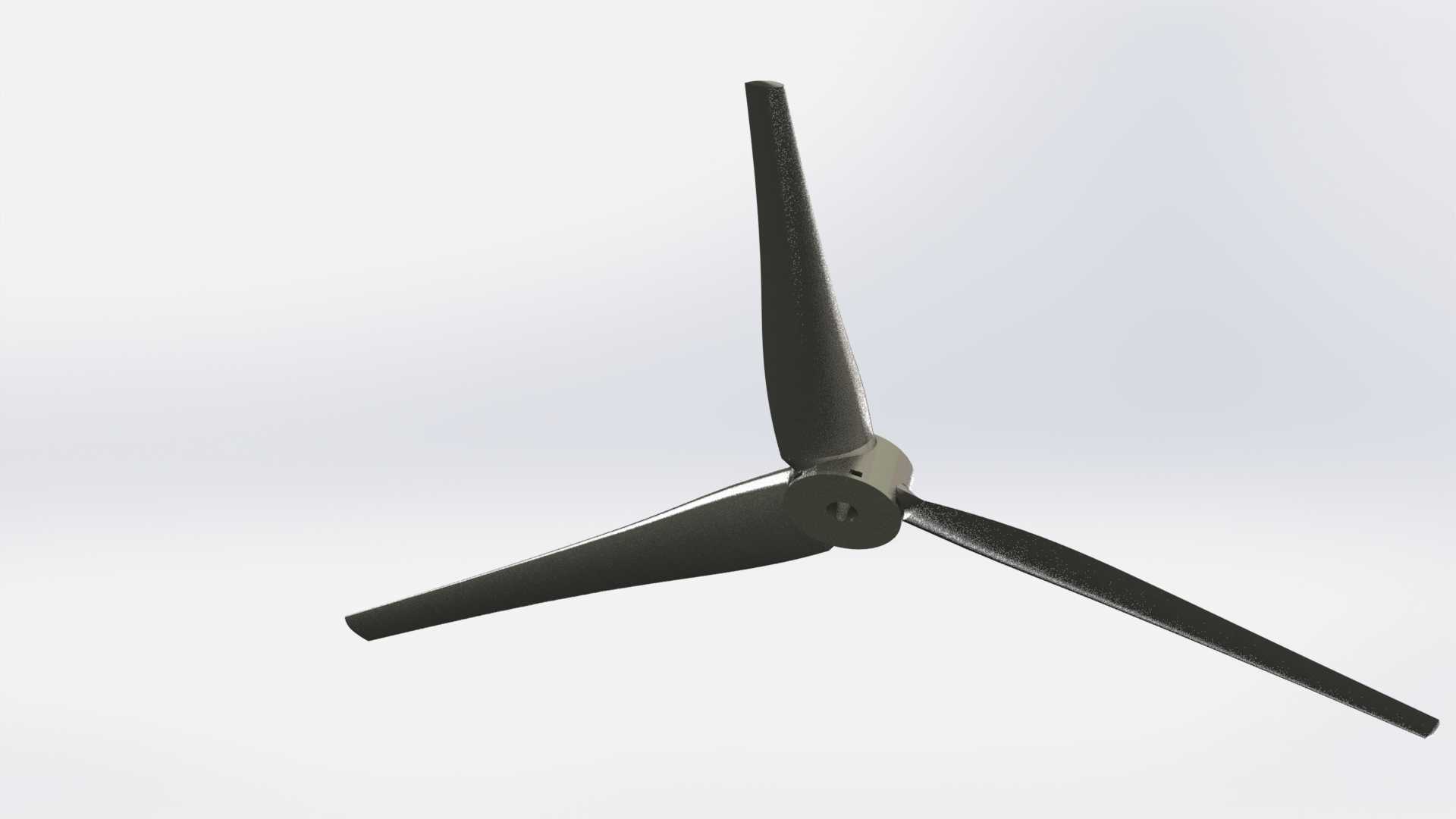

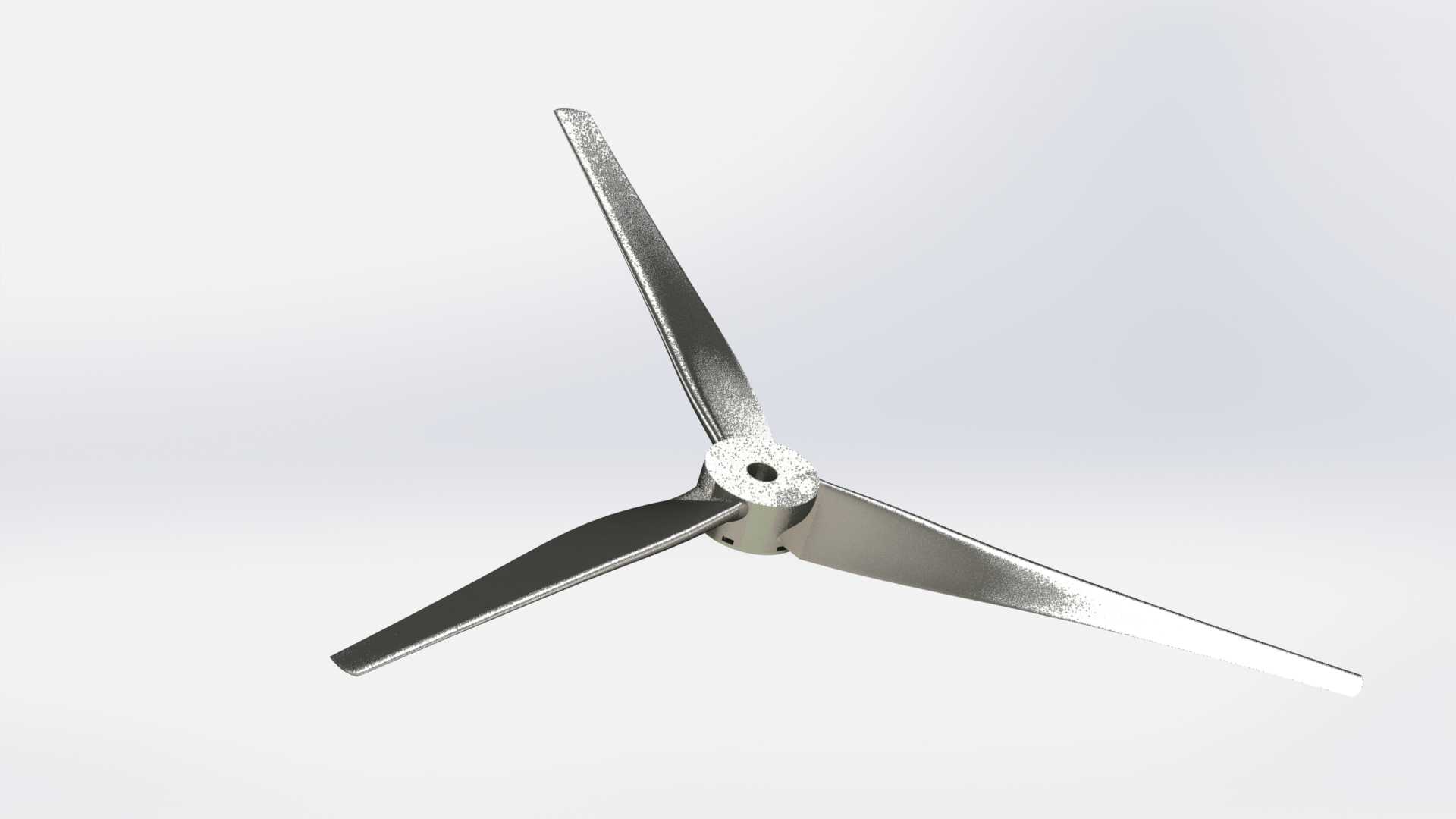

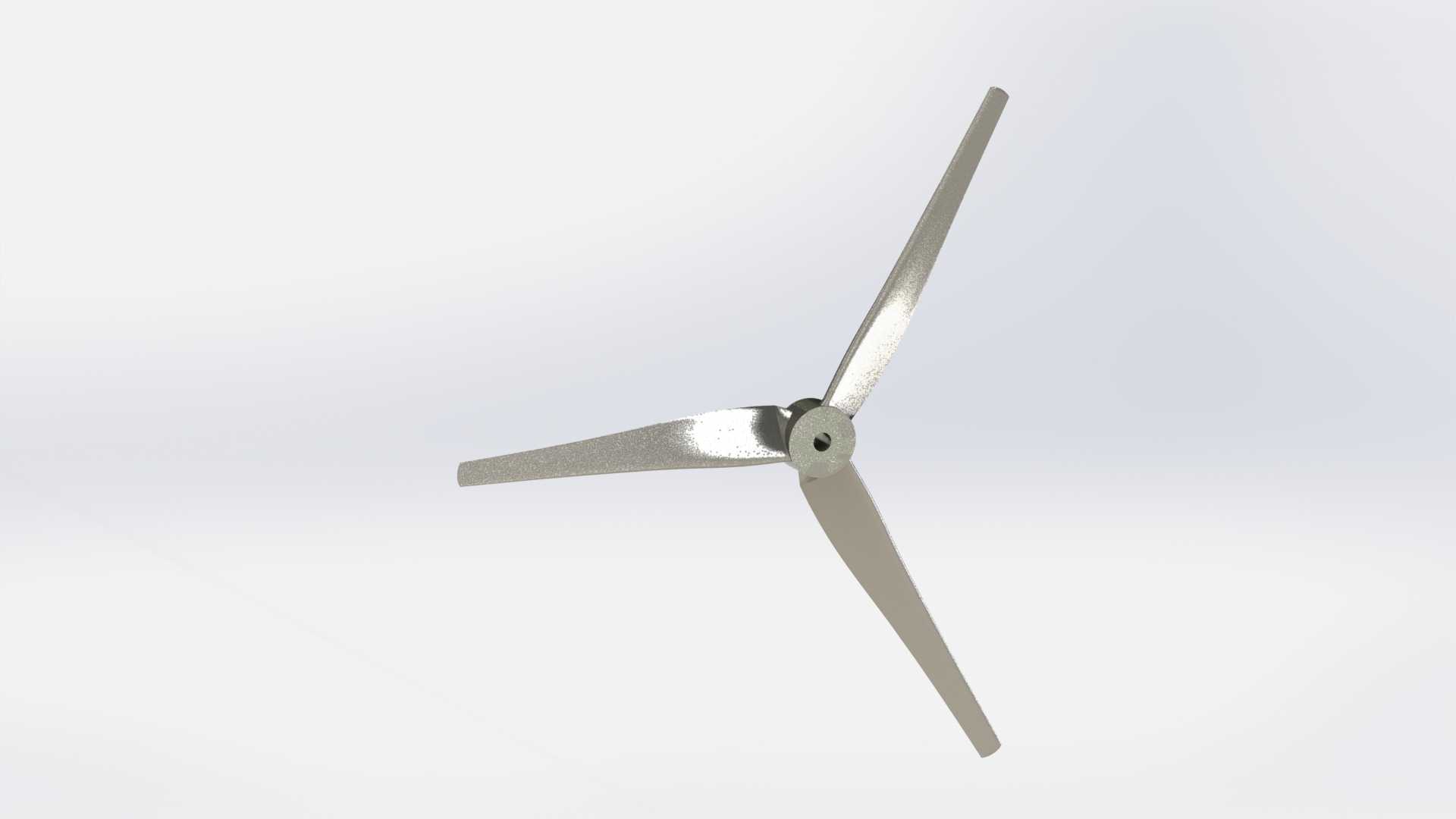

这款小型风力涡轮装置主要面向分布式离网供电场景设计，可适配偏远山区散户家用供电、户外监测基站持续供能、海岛小型设施独立供电、牧区移动居所电力补充等多种应用场景，能够在低风速环境下捕捉风能转化为可用电能，为小功率用电负载提供稳定的电力来源，无需依赖集中式电网铺设，适配无电、缺电区域的小规模用电需求。装置核心采用三叶片对称布局结构，相较于双叶片设计运行稳定性更强，相较于多叶片设计启动风速要求更低，能够在每秒三米左右的微风环境下顺利启动运转，叶片翼型选用Naca4415低速翼型剖面，该翼型在低雷诺数工况下具备优异的升阻比表现，能够在风速波动较大的近地面区域保持较高的风能捕获效率，同时叶片曲面做了渐变扭转设计，从叶根到叶尖的安装角随半径增大逐步减小，适配不同旋转半径处的线速度差异，让整个叶片展向的攻角保持在最优区间，避免叶根区域失速、叶尖区域气动损失过大的问题，最大化提升风能利用系数。叶片与中心轮毂采用嵌入式定位连接结构，叶根位置设置有定位止口与锁紧安装位，能够保证三个叶片的安装角度一致性，降低运转过程中的动不平衡量，减少整机运行的振动与噪音，轮毂中心设置有标准动力输出轴连接位，可直接匹配低速永磁发电机的输入轴，无需额外加装复杂的变速传动结构，降低整体装置的结构复杂度与后期维护成本。在安装边界设计上，三个叶片展开后的最大旋转直径适配小型塔架的安装承载要求，整机运转时的叶尖扫掠区域不会超出常规小型风力设备的安全防护范围，叶片自身采用流线型收尖设计，能够降低叶尖涡带来的气动噪音与能量损失，同时叶片的重心位置沿展向做了优化配平，减少长期运转过程中对轮毂轴承的偏载磨损，延长整机的使用寿命。装置整体结构紧凑，无需复杂的安装调试流程，既可以固定安装在屋顶、开阔地面的专用塔架上，也可以适配移动载体的临时供电安装需求，在日常运行过程中，对称三叶片结构能够抵消部分轴向气动推力，降低对塔架结构的强度要求，进一步压缩整体项目的投入成本，适配小规模分布式风能利用的实际使用需求。
