螺旋式深孔镗削加工刀具结构设计

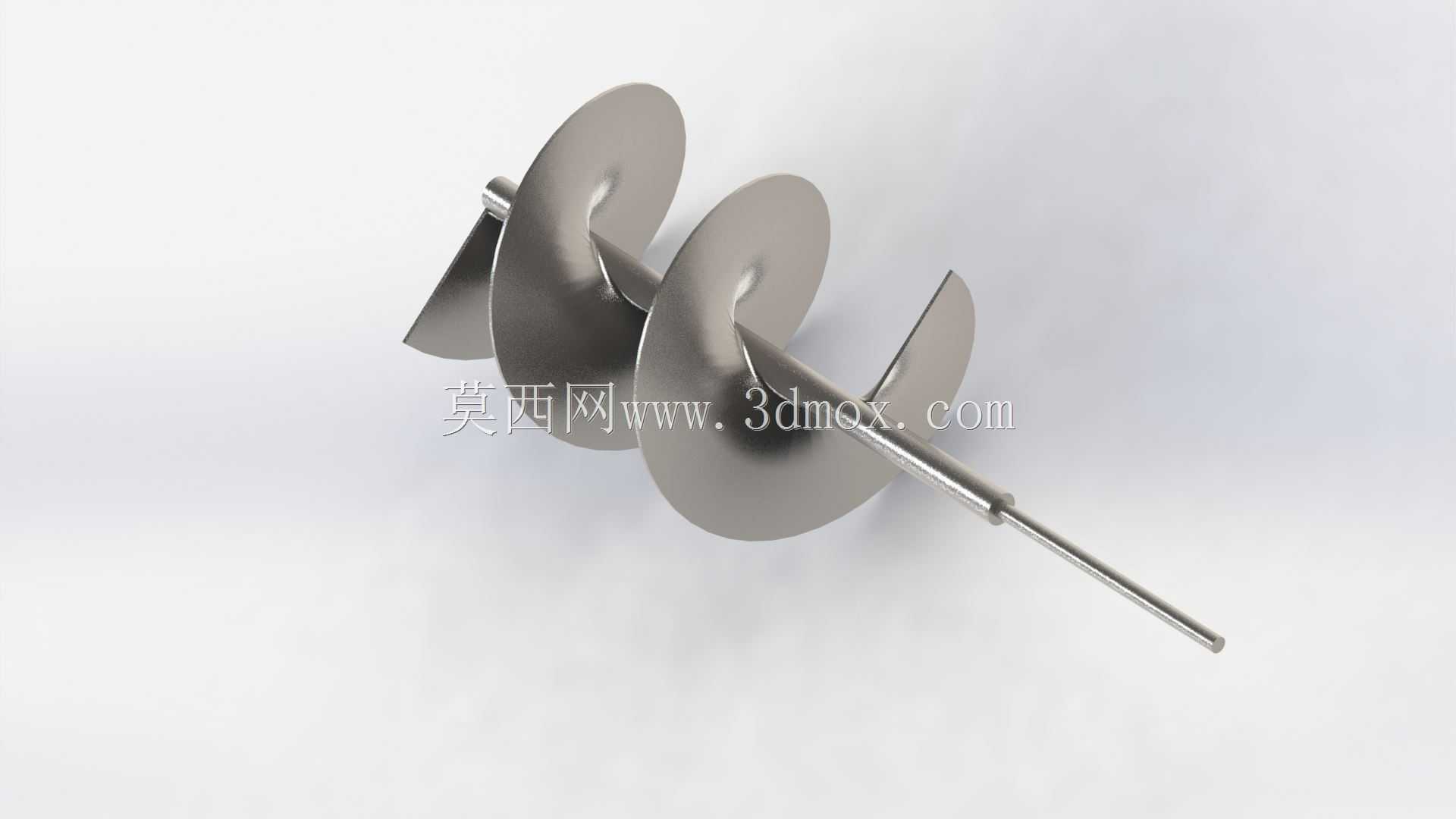

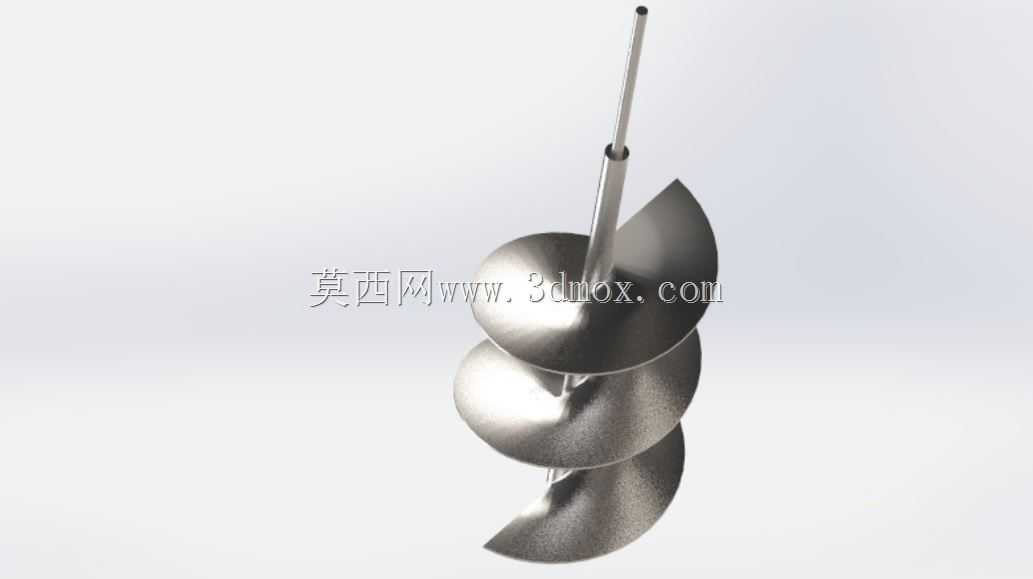

这款螺旋结构镗削刀具，主要适配立式加工中心、数控镗床的深孔加工工序，在液压阀块内流道加工、发动机缸体油道孔精加工、模具模板冷却水道精密镗削场景中应用广泛，区别于常规直柄镗刀的单刃切削结构，该刀具采用连续螺旋排屑槽设计，能在长径比超过10的深孔加工过程中，依靠螺旋槽的导程结构将切屑持续向外导出，避免切屑在孔底堆积刮伤已加工孔壁，也能减少切削液输送到切削区域的阻力，让高压切削液顺着螺旋槽间隙直达刀尖，充分带走切削产生的热量，延长刀具连续加工时长。从结构设计逻辑来看，刀具前段的螺旋切削部分采用等导程螺旋面成型，切削刃沿螺旋面连续分布，相比单刃镗刀的断续切削，连续螺旋刃能在进给过程中保持切削力的平稳性，减少镗杆在深孔内的振动，降低孔壁出现振纹的概率，适合IT7级精度内孔的半精与精加工工序。刀具尾部采用直柄光轴结构，可适配ER弹簧夹头、强力刀柄等常规机床装夹结构，装夹时需保证柄部圆柱度公差在0.005mm以内，避免装夹偏心导致的孔加工圆度超差。设计过程中重点控制了螺旋切削段的外径公差，根据加工孔径的名义尺寸预留0.02-0.03mm的刃磨余量，方便使用者根据实际加工需求修磨刀尖尺寸，适配不同公差等级的孔加工要求。螺旋槽的槽深从刀尖向柄部方向逐渐收窄，既保证刀尖部分有足够的容屑空间，也能提升镗杆中段的结构刚性，避免长悬伸加工时出现让刀现象。在实际安装使用时，需根据加工孔的深度调整刀具悬伸长度，保证螺旋切削段完全进入工件内部时，柄部仍有足够的夹持长度，通常夹持长度不小于柄部直径的3倍，防止加工过程中刀具出现窜动。刀具的细长导向段位于螺旋切削部分前端，加工时可先进入预制底孔起到导向作用，修正底孔的位置偏差，保证镗削后的孔轴线与机床主轴轴线的同轴度要求，在交叉孔、盲孔的镗削加工中，该导向结构能有效避免刀尖在孔口交汇处出现崩刃问题。
