这套车轮总成面向超跑行走系统的结构还原与装配验证,覆盖轮胎、轮毂两大核心部件,可直接用于整车底盘布置、轮拱间隙校核、制动系统匹配以及外观造型评审。在实车开发流程中,车轮并非孤立零件,它与转向节、轮毂轴承、制动盘、卡钳、悬架摆臂、轮眉内板均存在严格的空间约束,建模时需要同步核对这些边界,才能保证数模具备工程参考价值。

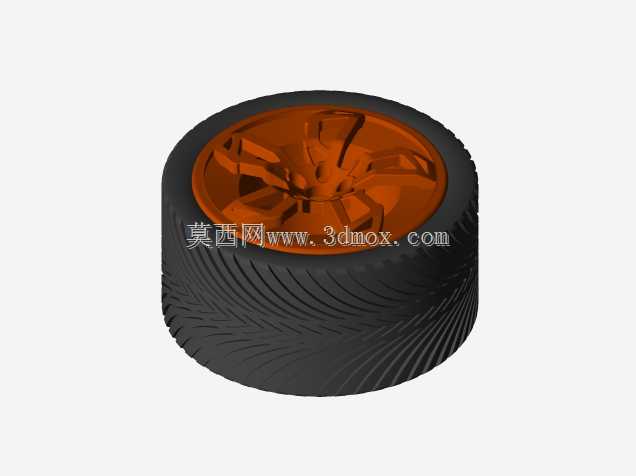

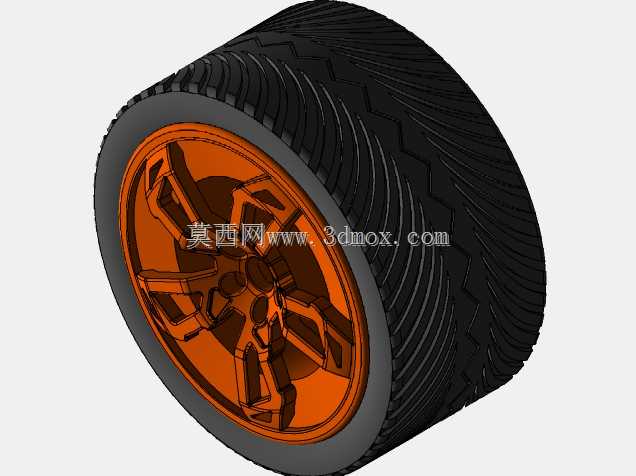

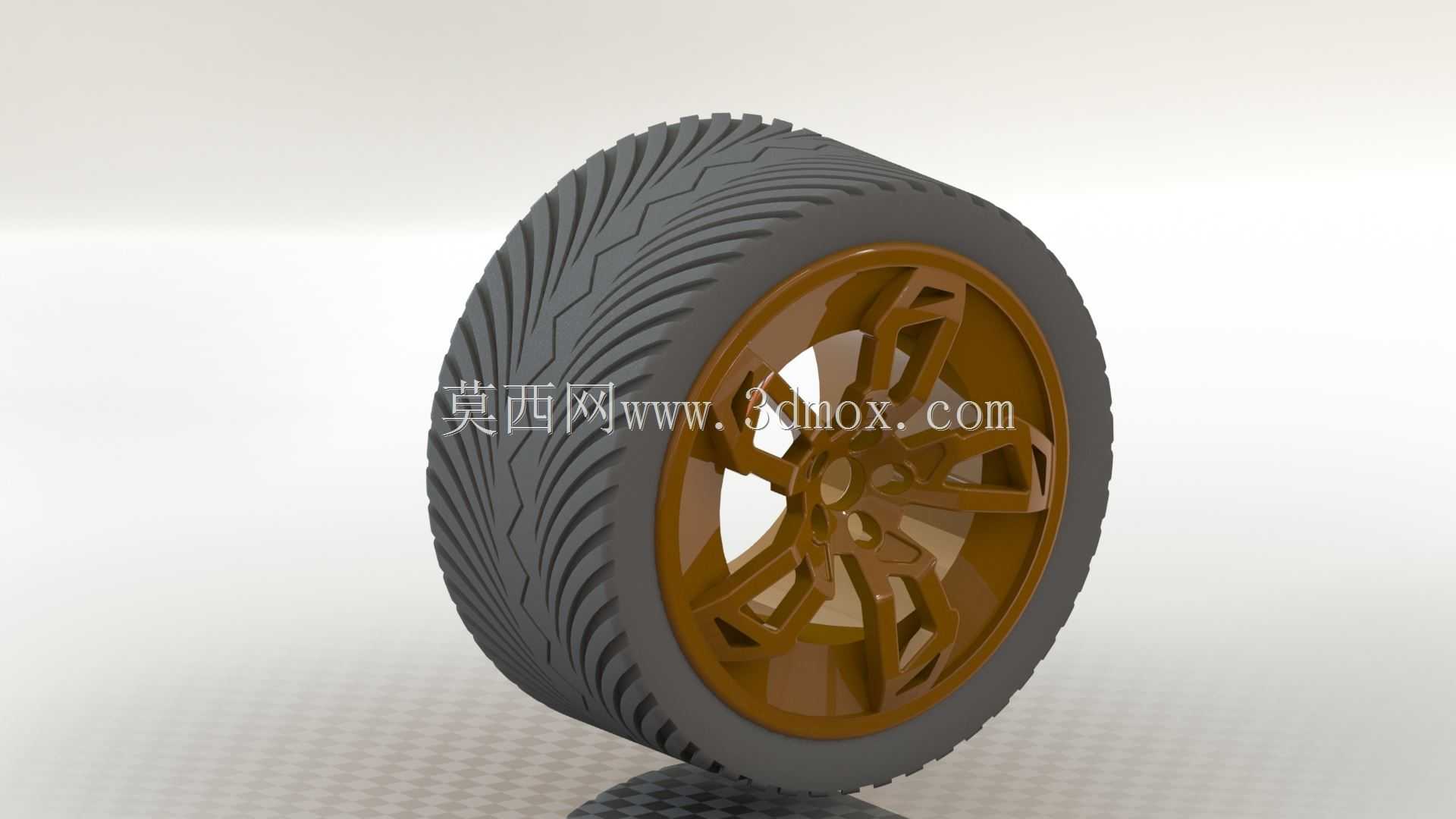

轮胎部分按超跑低压扁平胎思路构建,胎体采用大直径、小扁平比的轮廓,侧壁较薄,胎面宽阔,以兼顾高速过弯时的接地面积与侧向支撑。胎面花纹提供了两种独立方案:一种为中间带V形条纹的导向花纹,沟槽呈连续人字形向胎肩发散,利于湿地排水与纵向抓地;另一种为Z形条纹花纹,沟槽折线交错,可在横向与纵向之间折中,兼顾制动牵引与转向响应。两种胎纹均通过阵列沟槽、分割胎面块的方式成型,花纹深度、沟槽宽度与胎肩过渡保持一致,便于对比不同花纹对外观和接地性能的影响。建模时胎面需设置合理的脱模与圆角,沟槽底部不能出现零厚度尖角,否则在后续网格化分析或快速成型时容易产生畸形单元。

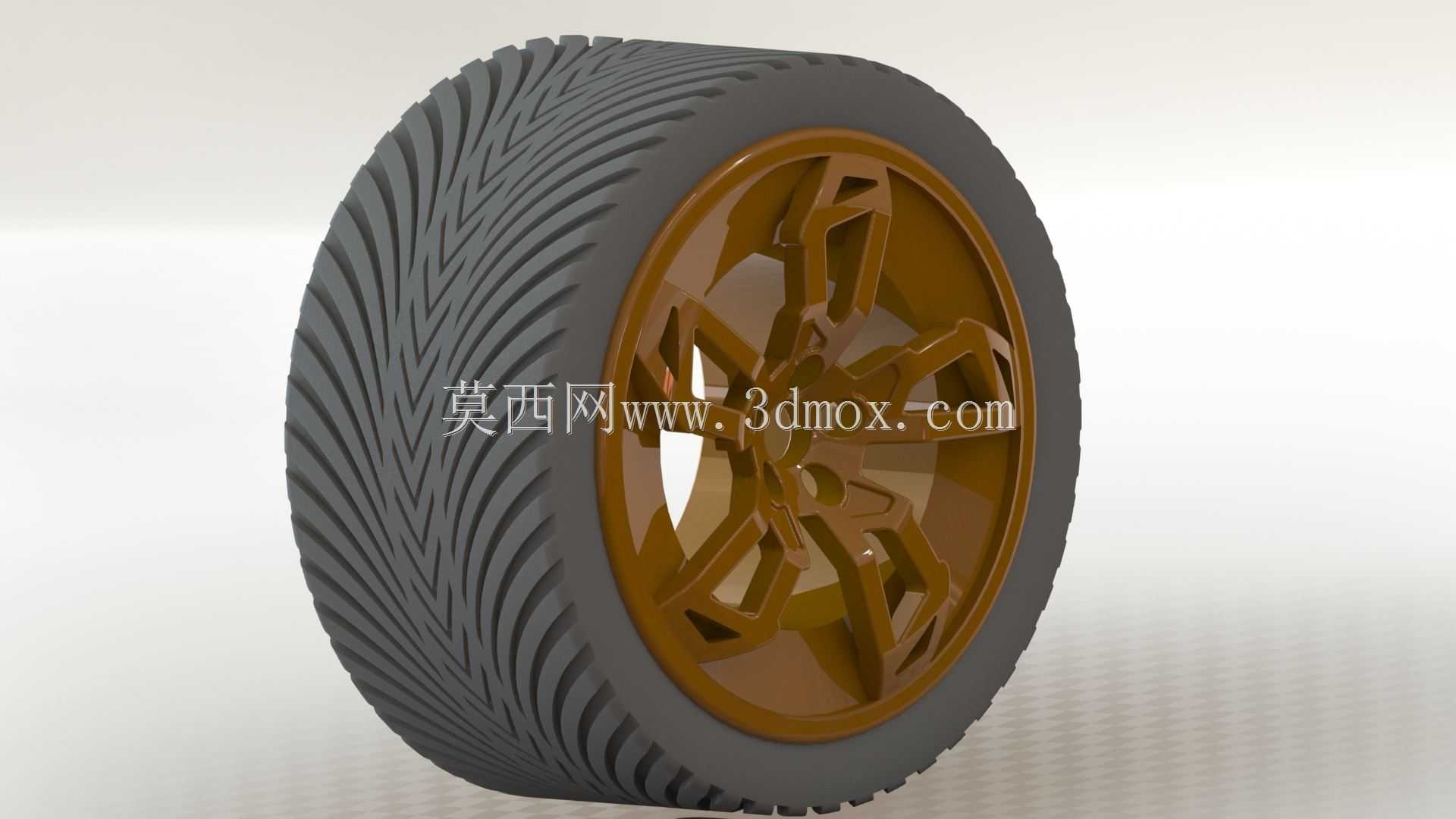

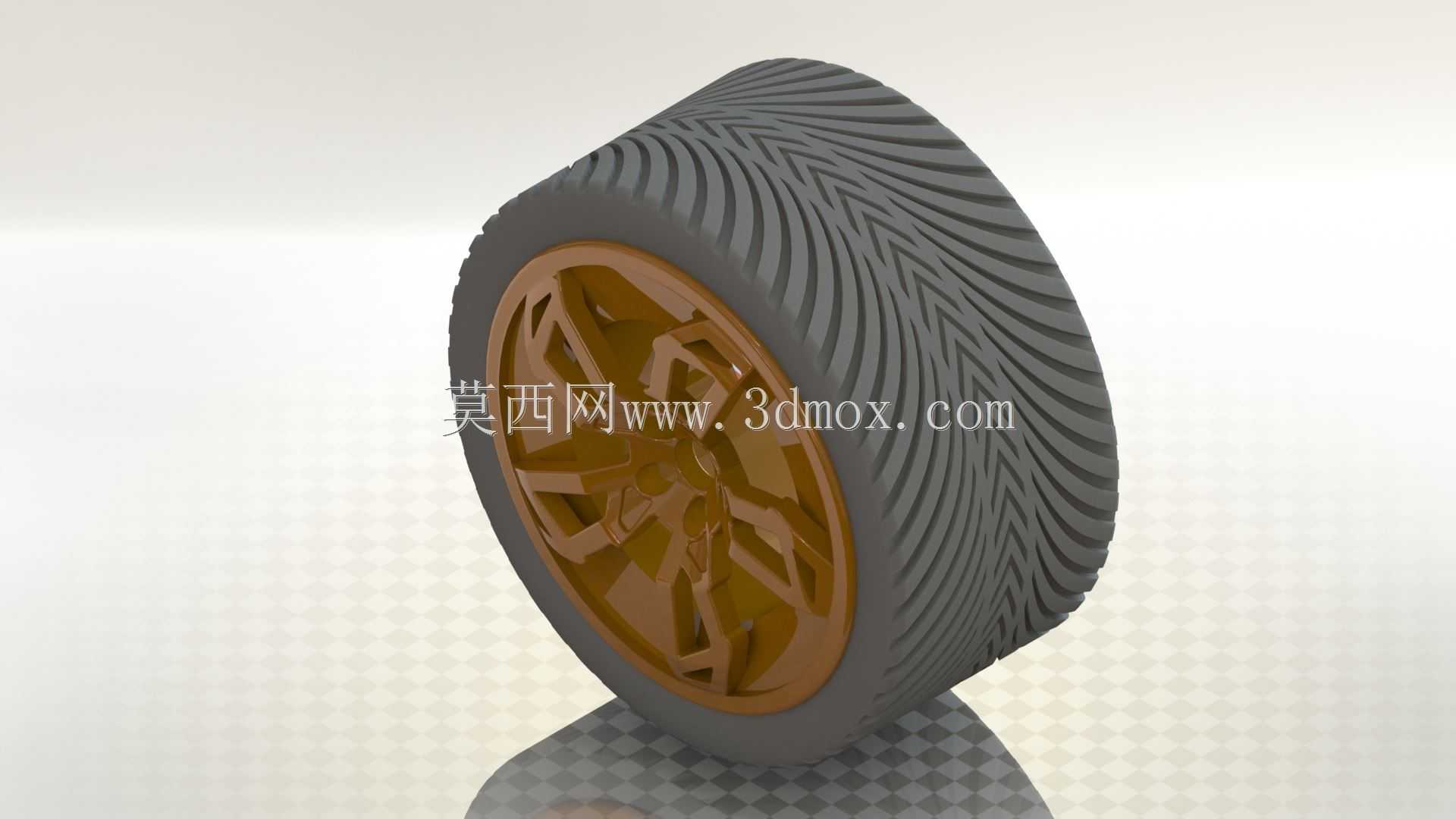

轮毂采用大尺寸合金轮辋搭配复杂多辐结构,辐条呈折线分叉状向外展开,形成富有攻击性的星形视觉效果,同时在辐条之间留出大面积镂空窗口。这些窗口并非单纯造型需要,它们为制动盘和卡钳提供散热通道,高速制动时热空气可从轮心附近沿辐条间隙向外排出,降低热衰退风险。轮辋部分包含胎圈座、轮缘、槽底和气门嘴安装区域,胎圈座直径与轮胎内径对应,轮缘高度需保证轮胎在低胎压、大侧向力工况下不易脱圈。轮毂中心设置安装法兰面与中心孔,周围分布螺栓孔,孔位分布圆直径、中心孔直径和接合面平面度都是装车时的关键尺寸;若中心孔与转向节轴头不匹配,会出现定位偏差,螺栓将承受额外剪切载荷。
从安装边界看,车轮总成装入整车时需要重点控制三项尺寸关系。其一是轮胎外径,它直接决定车速表标定、悬架跳动行程和轮拱半径;外径过大,轮胎在满载压缩或急加速悬置变形时会摩擦轮眉内衬。其二是轮毂宽度与偏距,偏距改变轮心相对于轮毂接合面的位置,进而影响轮距、轴承力臂和转向 scrub radius,偏距过小会让轮胎外移,虽提升姿态稳定性,却可能超出翼子板边界并增加轮毂轴承弯矩。其三是制动包容空间,辐条内表面与卡钳外轮廓之间必须保留均匀间隙,既要避免静止装配干涉,也要考虑制动盘受热膨胀、轮毂在极限载荷下微变形后的动态间隙。

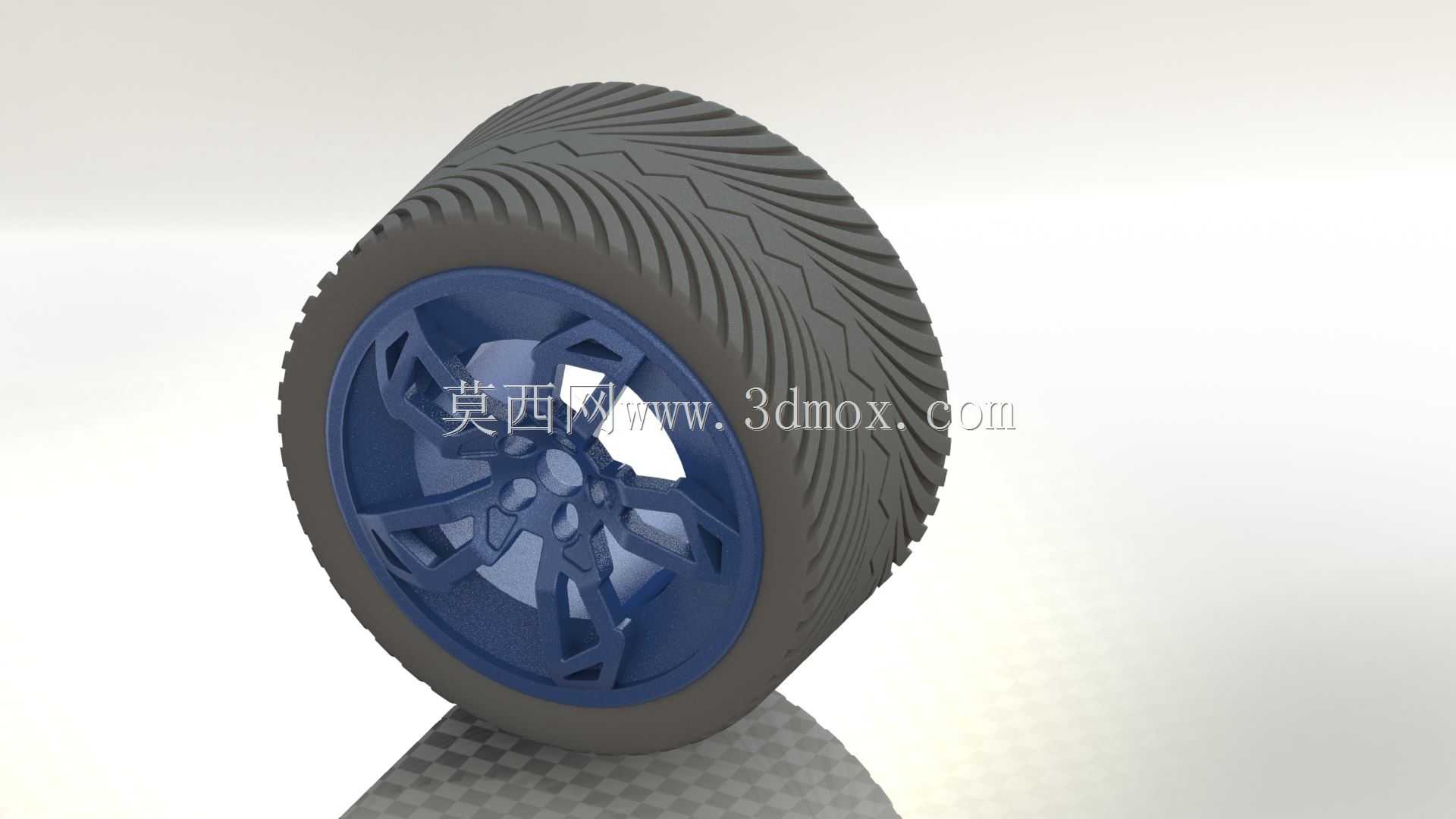

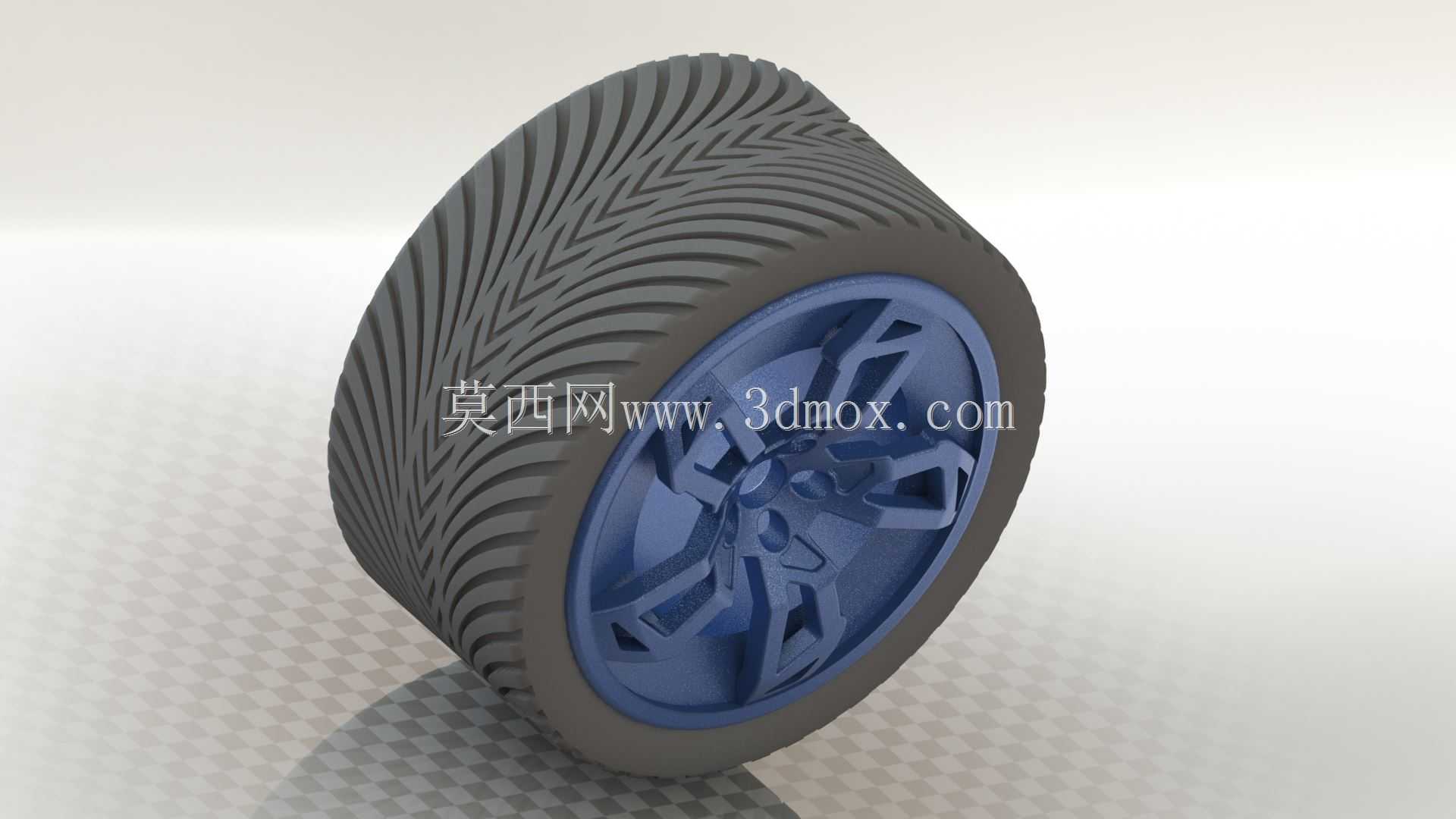

结构建模过程中,轮胎与轮毂应作为两个可拆分部件管理:轮胎赋予橡胶类材料特征,重点表达胎面、胎肩、胎侧和胎圈;轮毂则按金属件处理,强调辐条壁厚、轮辋卷边、中心法兰和螺栓孔沉台。装配时以轮胎中心轴线与轮毂回转轴线重合为基础,利用胎圈与轮辋接合面定位,再检查轮胎内壁与轮辋槽底、气门嘴伸出位置的关系。对于渲染展示,轮毂表面可采用金属漆或抛光合金质感,轮胎采用亚光橡胶材质,胎纹沟槽通过明暗差异突出立体感;对于工程校核,则应隐藏外观材质,转而测量质量属性、转动惯量、包络体和干涉清单。
在实际使用场景中,这类车轮模型既可用于超跑整车数字样车的行走系统装配,也可作为汽车造型课程、赛车改装方案、制动散热分析和轮辋轻量化设计的基础数模。设计改进时,可在保持轮胎外径和安装孔位不变的前提下,调整辐条数量、镂空面积和胎纹走向:增加辐条有利于提升刚性但会增加重量并阻挡散热风道,扩大镂空有利于冷却却会削弱辐条截面,胎纹加密则提升视觉精细度但会增加模型复杂度与成型难度。通过在三维环境中反复权衡这些约束,车轮才能同时满足造型、装配、强度、散热和行驶性能的综合要求。
