弯管型排气歧管导流集成结构

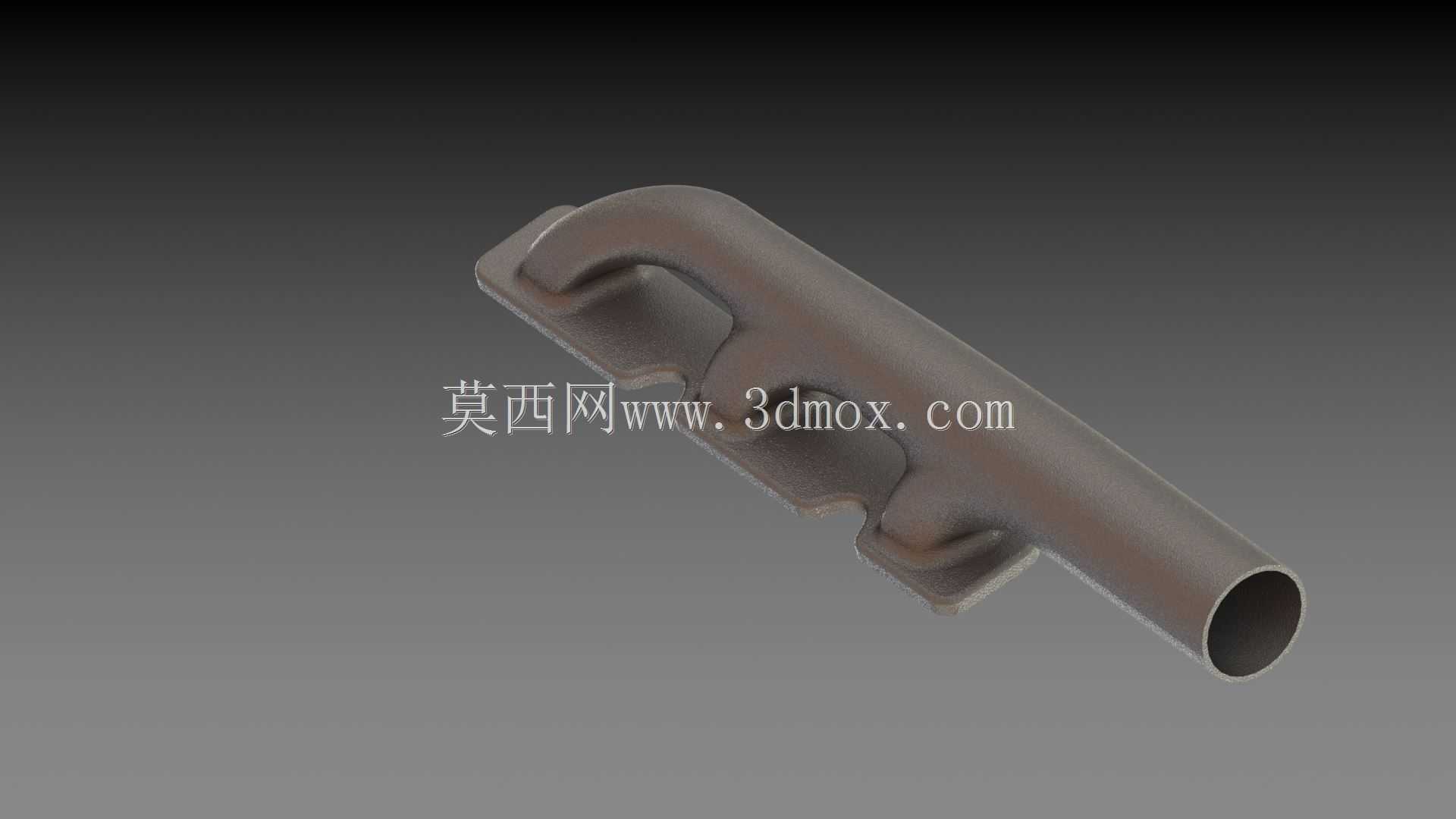

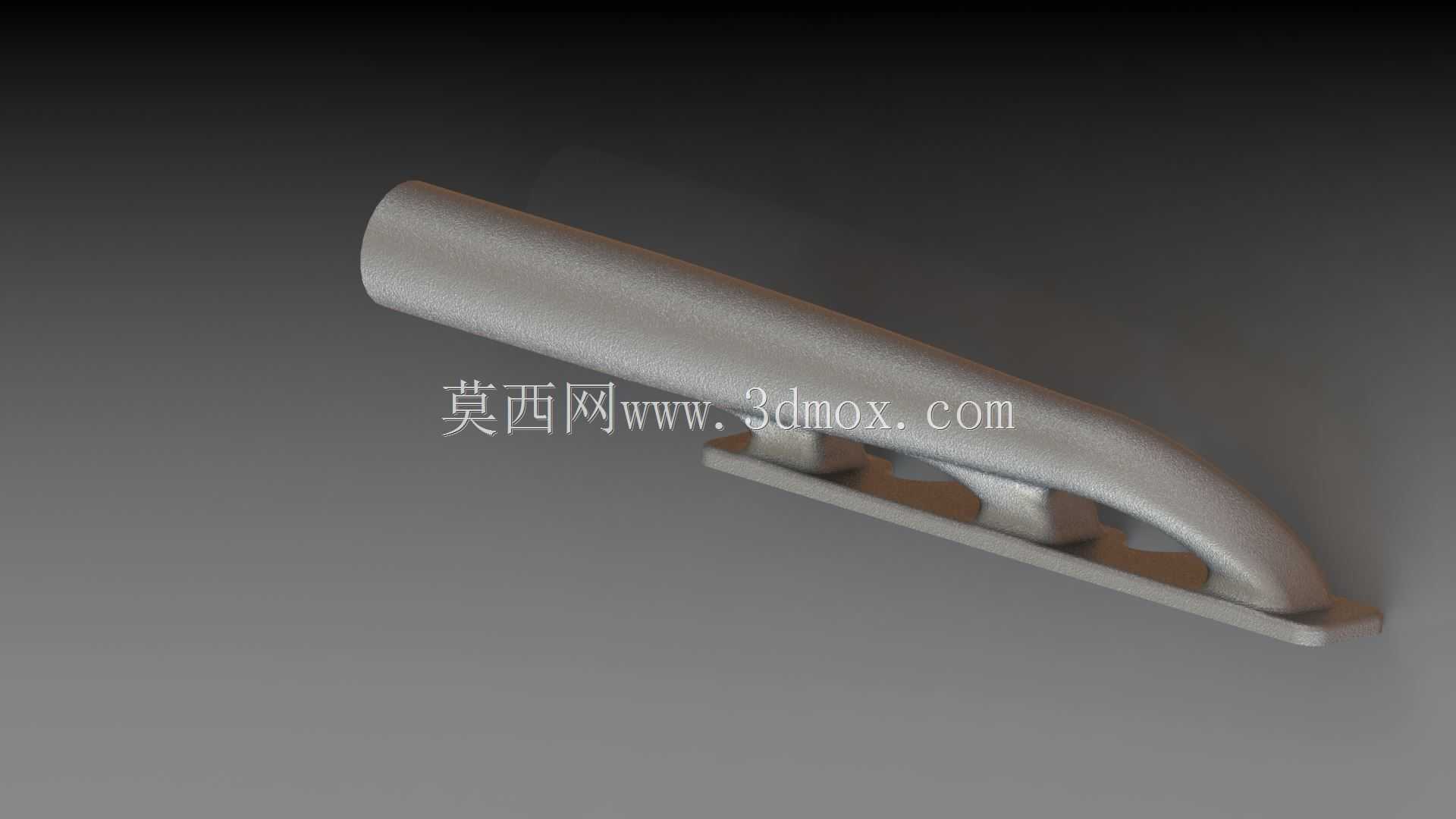

　　该排气歧管结构面向小排量动力单元的排气汇集需求，整体采用长弯管与底部集成安装座结合的构型，核心作用是将多个气缸排出的高温废气分别导入独立流道，再沿平滑弯曲的主管路向后续排气系统输送，减少各缸排气之间的干涉与脉冲冲击。在实际动力舱布置中，这类构件常处于发动机侧部高温区域，周边需要避让缸盖排气口、隔热罩、紧固螺栓以及下游波纹管接口，因此外形不能只按理想流道绘制，必须把安装边界、热膨胀间隙和维修操作空间一并纳入结构校核。

　　从流道设计思路看，主管采用大曲率缓弯形式，避免直角转折造成的局部压损；底部安装座上保留多个对应排气口的连接区域，各分支通路在汇入主管前保持相对独立的走向，使相邻气缸的排气脉冲不会在短距离内直接对冲。弯管段的截面沿气流方向保持连续过渡，内壁没有突然收缩或台阶，这种处理有利于降低废气湍流强度，也能减少高速气流在管壁内侧形成的局部热斑。对于长期承受交变热负荷的部件来说，流道平顺性不仅影响排气效率，也关系到温度场分布是否均匀。

　　材料选择上，构件以铁素体不锈钢作为应用基体，这类材料在中低碳钢体系中具有较好的经济性，同时在高温排气环境下具备抗氧化和热疲劳适应能力。与需要更高成本的耐热合金相比，铁素体不锈钢在常规排气温度区间内能够平衡成形性、焊接性和使用耐久性，适合批量动力设备的排气部件。设计时需要关注弯管背部与腹部的壁厚差异：弯曲外侧受拉伸，壁厚容易减薄；内侧受压缩，可能出现褶皱趋势。三维结构中通过控制弯曲半径和过渡段长度，使材料在成形过程中保持较稳定的流动状态。

　　安装边界方面，底部平板座承担与缸盖或排气接口贴合的功能，座面需要保持足够的平面度，以便密封垫在压紧后均匀受力。支耳与座体之间设置加强过渡，避免螺栓预紧力集中在薄壁根部。主管末端为圆形接口，可与下游排气管、波纹管或催化转化单元对接，接口轴线方向结合整车或设备舱内的布置角度确定，使装配后管路不与车架、隔热件发生硬接触。由于热态下歧管会沿长度方向产生膨胀，建模时应在接口连接和支架约束上预留补偿余地，不能把所有连接点都设计成完全刚性限制。

　　在结构细节上，弯管与安装座的交汇处是应力和温度共同作用的关键区域。模型中将交汇部位做成圆滑加厚过渡，既增加焊缝布置空间，也降低热循环下的开裂风险。底部各分支开口的位置需要与缸盖排气孔距严格对应，孔位偏差会直接导致密封面压合不均；主管中心线高度则要兼顾离地间隙和周边部件距离，避免车辆振动或设备运行时出现磕碰。对于维修场景，安装座周围的螺栓操作空间也应在数模中提前检查，确保套筒能够垂直进入，而不是在实物试制后才发现工具无法就位。

　　从工程应用看，该结构不仅可用于小型内燃机排气系统，也可作为类似高温气体汇集管路的设计参考。其价值在于把气流组织、材料耐热、密封安装和热变形补偿集中在一个紧凑构件中：弯管负责低阻导流，底座负责多接口定位与密封，加强过渡负责承受热机械疲劳，末端圆管负责与后处理系统衔接。三维建模时，曲面连续性、安装座平面、接口同轴度和壁厚均匀性需要同步检查，任何单一维度理想化都可能在样机阶段引发漏气、干涉或早期裂纹。
