户外倾斜式光伏电池板支撑安装结构

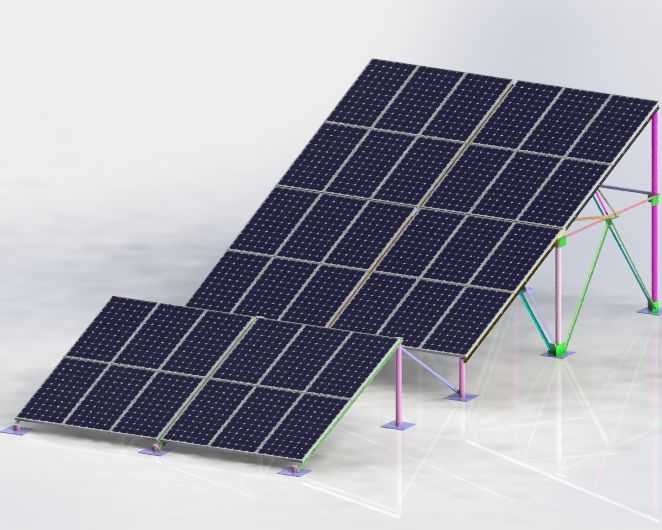

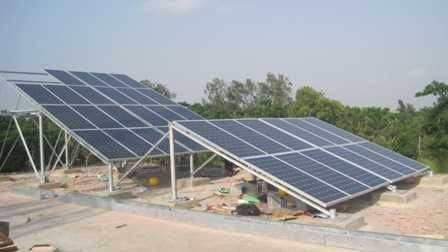

这套安装结构主要服务于分布式光伏发电场景，可适配山地、平原工商业厂房屋顶、离网供电站点等多种户外布设环境，核心作用是为太阳能电池板提供稳定的承载支撑，通过预设的倾斜角度让光伏面板获得最优的太阳辐照接收角度，最大化光电转换效率，同时承担户外复杂气象条件下的结构防护作用，避免面板受强风、积雪、外力震动出现移位、变形或破损。整套支撑结构采用模块化组合设计，底部设置可调节高度的落地支撑脚，能够适配存在一定坡度或不平整的安装基面，支撑立柱采用轻量化高强度金属型材，通过三角斜撑结构形成稳定的受力框架，横向布设的承载梁直接与光伏面板的背部安装点位连接，所有连接节点均采用标准化紧固件装配，无需现场焊接作业，可大幅缩短现场施工周期，降低安装作业的技术门槛。在设计过程中，整体结构经过严谨的力学受力验算，充分考虑户外极端强风环境下的载荷传递路径，将面板承受的风载荷、积雪载荷通过斜撑构件均匀分散到各个落地支撑点位，避免局部应力集中导致的结构失效，支撑构件的排布充分预留了面板之间的通风间隙，既可以降低光伏面板工作时的背部积温，提升发电效率，也能减少强风穿过面板阵列时产生的紊流共振，进一步提升结构整体稳定性。结构的安装边界充分考虑了常规晶硅光伏面板的通用尺寸规格，横向排布可适配多块面板的拼接安装需求，支撑高度预留了足够的下部运维空间，方便后期开展面板清洁、线路检修、组件更换等日常运维作业，倾斜角度可根据项目所在地的纬度进行小范围调节，匹配不同区域的最佳采光倾角要求，整套结构在保证结构强度的前提下尽可能压缩型材用量，兼顾了结构可靠性与项目建设成本控制，能够满足中小型光伏发电项目的长期稳定运行需求。
