多芯轴向过滤设备结构设计

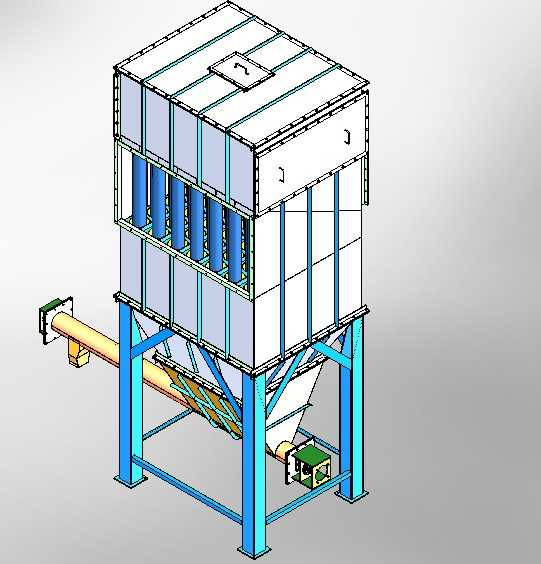

该多芯轴向过滤设备主要应用于工业生产环节中的含尘气体净化、粉体物料回收场景，常见于木工加工车间、金属打磨工位、粮食加工输送线、化工粉体投料工段等存在细微粉尘扩散的作业区域，可有效拦截气流中的固体颗粒物，既满足作业场所的扬尘排放管控要求，也能回收可再利用的工艺粉体，减少生产物料损耗。设备核心采用多滤芯轴向排布的结构设计，含尘气流从设备下部的进料风道进入箱体内部后，沿轴向穿过滤芯组，颗粒物被截留在滤芯外表面，净化后的气流汇集到上部净气腔后排出，当滤芯表面积尘达到设定阈值时，可通过配套的喷吹清灰机构完成滤芯表面粉尘的剥离，脱落的粉尘沿下部锥形灰斗汇集，经底部的卸料机构排出完成收集。在设计思路上，整体采用模块化箱式拼装结构，上部滤芯安装腔设置可快速开启的检修顶盖，侧面预留透明观察视窗，方便运维人员日常查看滤芯积尘状态、快速更换老化滤芯；滤芯采用竖直轴向排布方式，相比横向排布结构更利于清灰时粉尘依靠自重下落，减少滤芯二次挂尘的概率，同时多滤芯并联的布局可在有限占地空间内最大化过滤面积，在保证处理风量的前提下压缩设备整体体积。设备下部采用型钢焊接支撑框架，框架做了加强斜撑设计，可承受满负荷运行时箱体、滤芯及积灰的总重量，支撑腿底部预留安装固定孔位，可适配不同工况的混凝土地面或钢结构平台安装需求；下部灰斗采用大倾角锥形设计，避免粉尘在斗壁堆积搭桥，灰斗上下端分别对接箱体与卸料装置，连接位置做密封结构设计，防止运行过程中出现漏风漏尘问题。设备侧面的进出风道采用法兰连接结构，可直接对接车间的除尘排风管道，无需额外做变径转接，安装边界适配常规工业通风管道的对接尺寸，整体结构兼顾了过滤效率、运维便捷性与安装适配性，可根据不同工况的处理风量需求灵活调整滤芯配置数量，适配不同规模的产尘工位净化需求。
