工业重载齿轮变速箱结构设计

这款重载齿轮变速箱主要面向矿山输送、冶金轧线、大型建材生产、港口起重等需要大扭矩动力传递的工业场景，作为动力源与工作执行端之间的核心传动部件，承担着调整输入输出转速比、放大输出扭矩、匹配负载工况动力需求的关键作用，能够在高负载、连续运转的严苛生产环境下稳定传递动力，适配大功率电机的动力输出特性，避免动力端与负载端直接硬连接带来的冲击损伤。

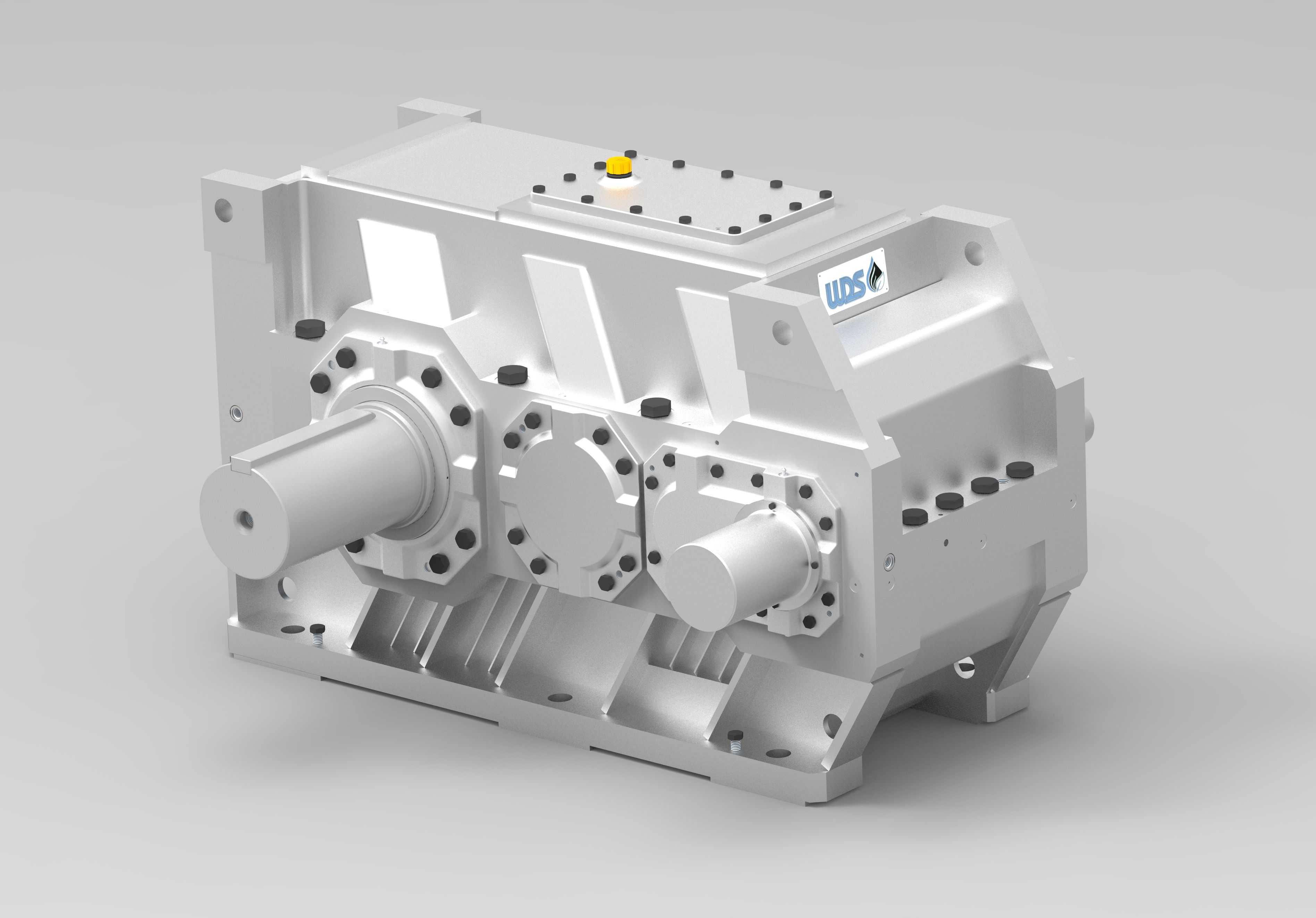

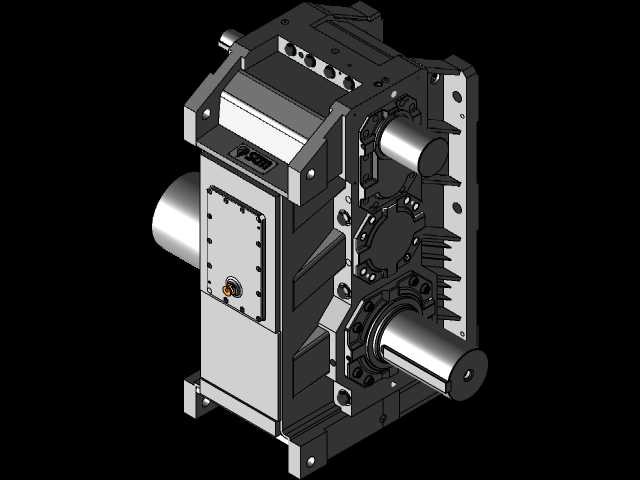

在功能特性设计上，这款变速箱采用多级平行轴齿轮传动布局，通过不同齿数的齿轮副啮合搭配，实现多档位转速输出切换，可根据不同工况的负载需求匹配合适的传动比，既可以在重载低速工况下输出足够大的牵引扭矩，也能在轻载工况下实现较高的输出转速，兼顾设备运行的动力性与经济性。箱体采用高强度铸铁一体铸造成型，外部设置多道纵横交错的加强筋结构，在不额外增加过多箱体重量的前提下，大幅提升箱体的结构刚性与抗形变能力，能够承受齿轮啮合过程中产生的径向与轴向载荷，避免长期高负载运转下箱体出现变形导致齿轮啮合精度下降。箱体结合面采用精密铣削加工，配合密封胶条与定位销实现精准密封，有效防止润滑油渗漏与外界粉尘杂质进入箱体内部。

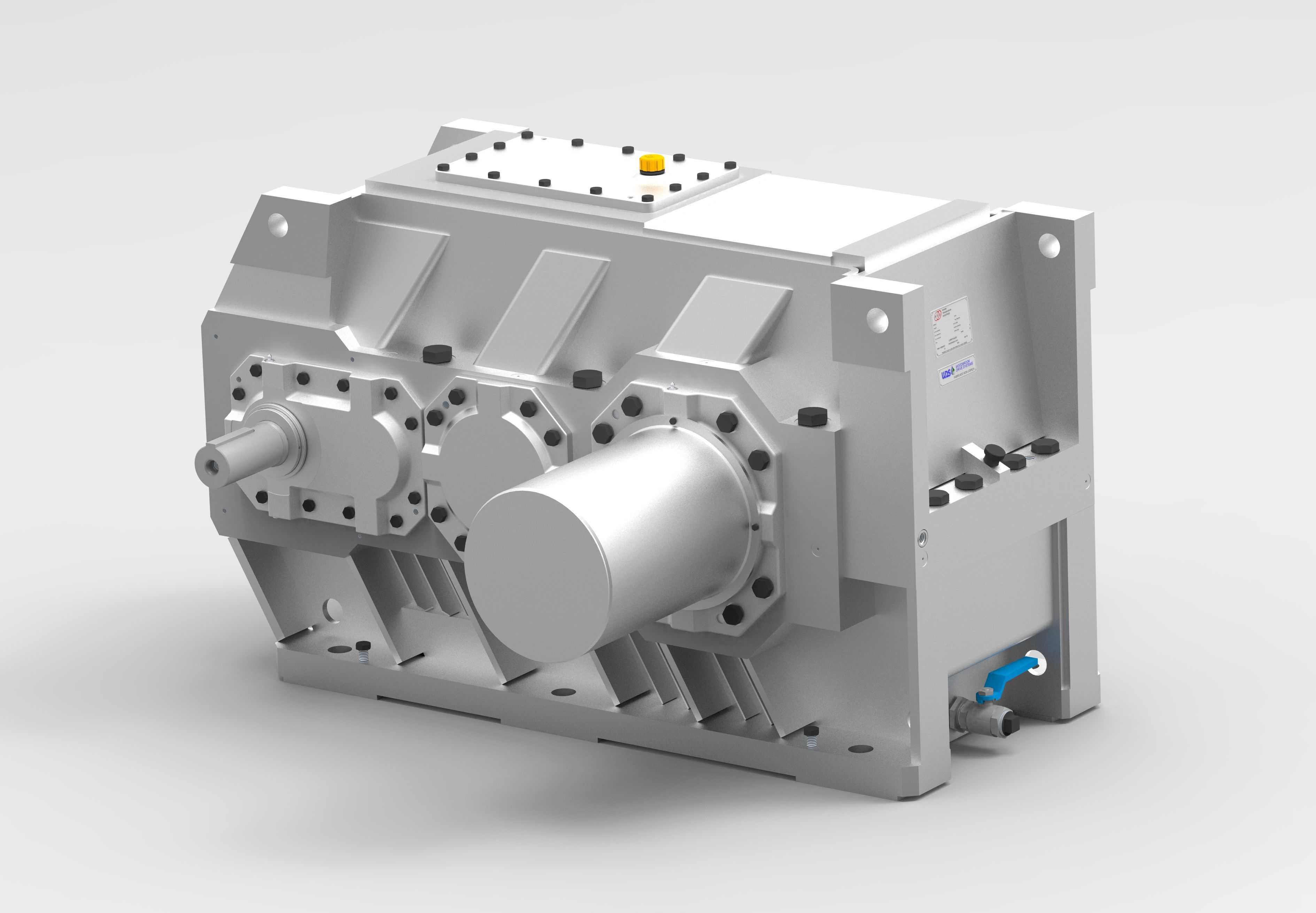

设计过程中充分考虑了实际安装与运维的便利性，输入输出轴端采用标准化的法兰安装接口，轴伸尺寸符合通用工业传动部件的安装规范，能够直接匹配不同规格的联轴器、皮带轮等传动连接件，无需额外制作过渡连接结构。箱体底部设置一体化安装底座，预留的安装螺栓孔位置经过精准尺寸校核，可直接适配多数工业设备的标准安装工位，安装边界规整，周边预留足够的操作空间方便后期运维时进行螺栓紧固、油液更换等操作。箱体顶部设置观察口与透气塞，既可以随时观察内部齿轮的啮合与润滑状态，也能平衡箱体内外气压，避免长期运转导致内部温度升高、气压过大引发的密封失效问题。箱体侧面预留油位观察与放油接口，可快速掌握润滑油液位状态，换油操作无需拆解箱体即可完成。齿轮部件采用渗碳淬火工艺处理，齿面经过精磨加工，啮合精度高、运转噪音低，配合合理的润滑流道设计，能够保证各个啮合点位都能得到充分润滑，降低运转过程中的磨损，延长设备整体使用寿命。
