工业风冷式冷水机组结构设计方案

该款冷水机组主要面向工业生产场景的工艺冷却需求设计，可广泛应用于塑胶成型、电镀加工、电子制造、化工反应、食品保鲜等需要精准控制工艺温度的生产环节，能够持续为生产设备、反应介质、加工物料提供稳定的低温冷冻水，带走生产过程中产生的多余热量，保障生产工艺在恒定的温度区间内运行，避免因温度过高导致的产品良率下降、设备过载损坏、生产效率降低等问题。

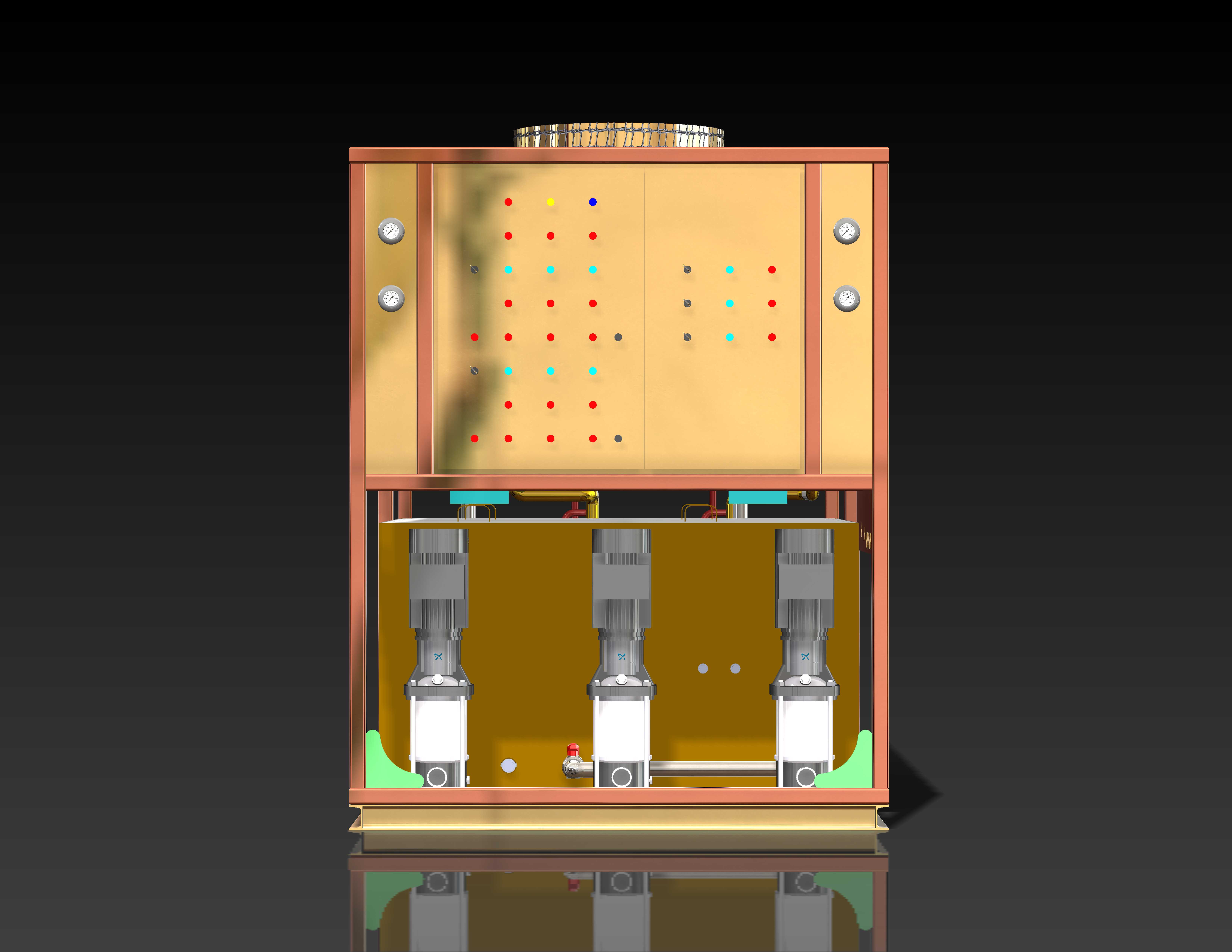

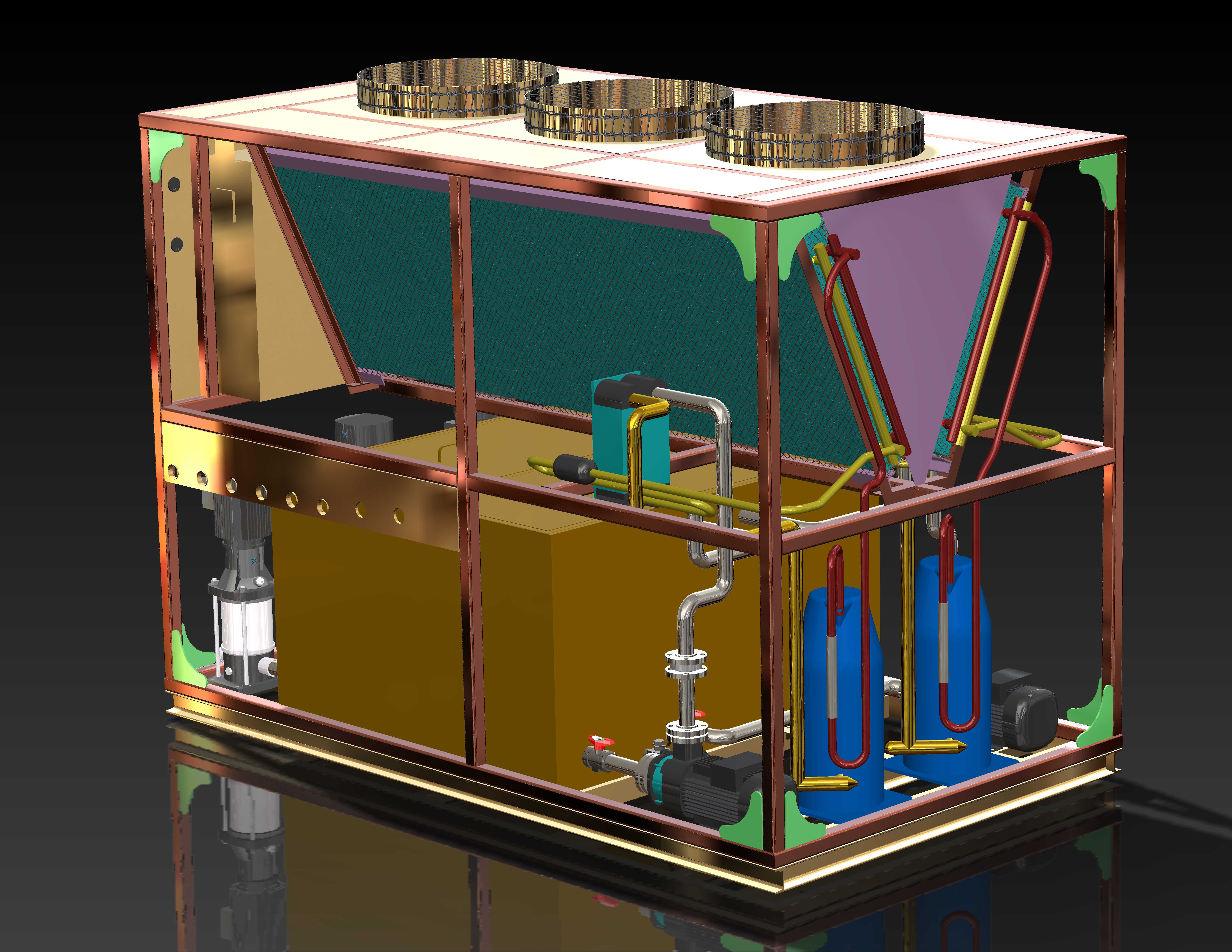

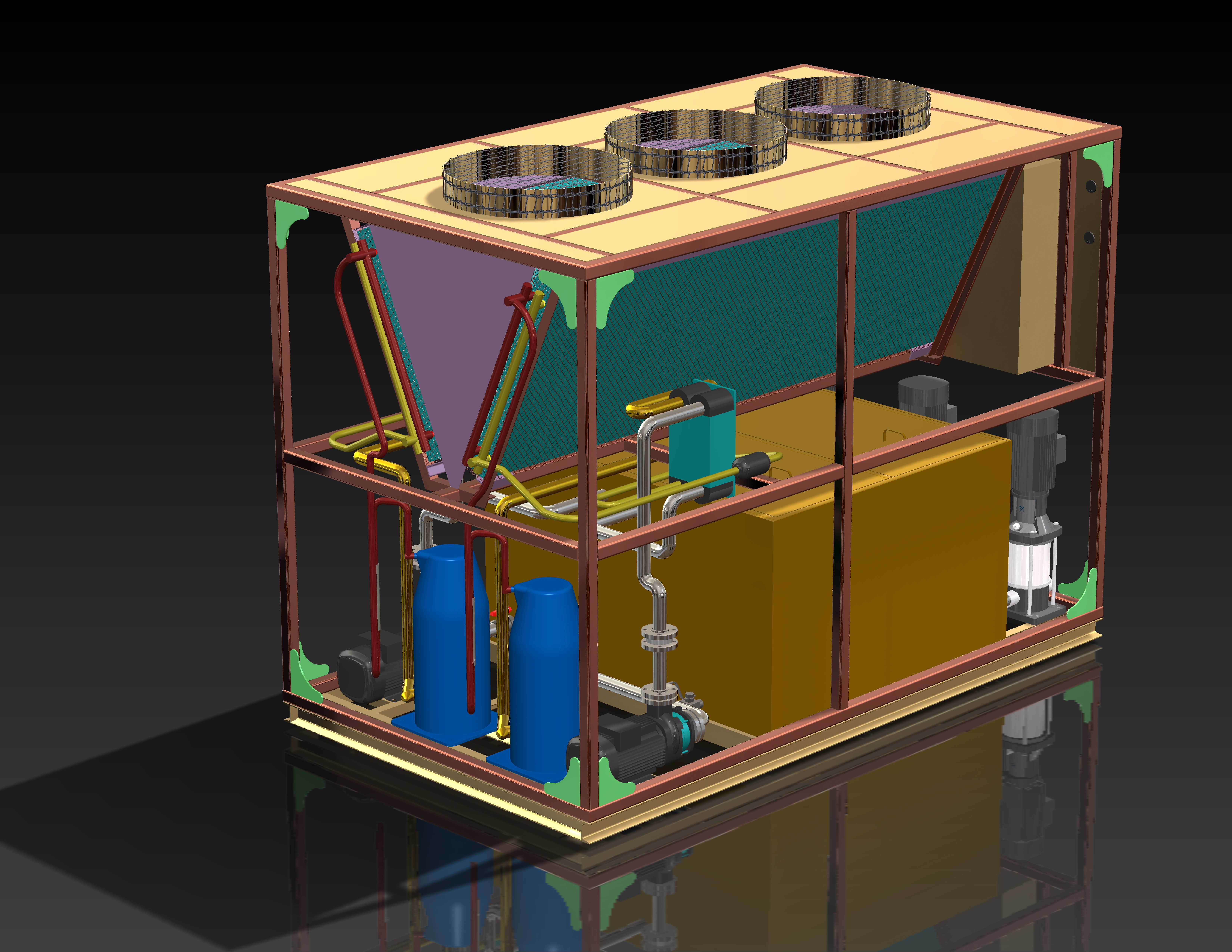

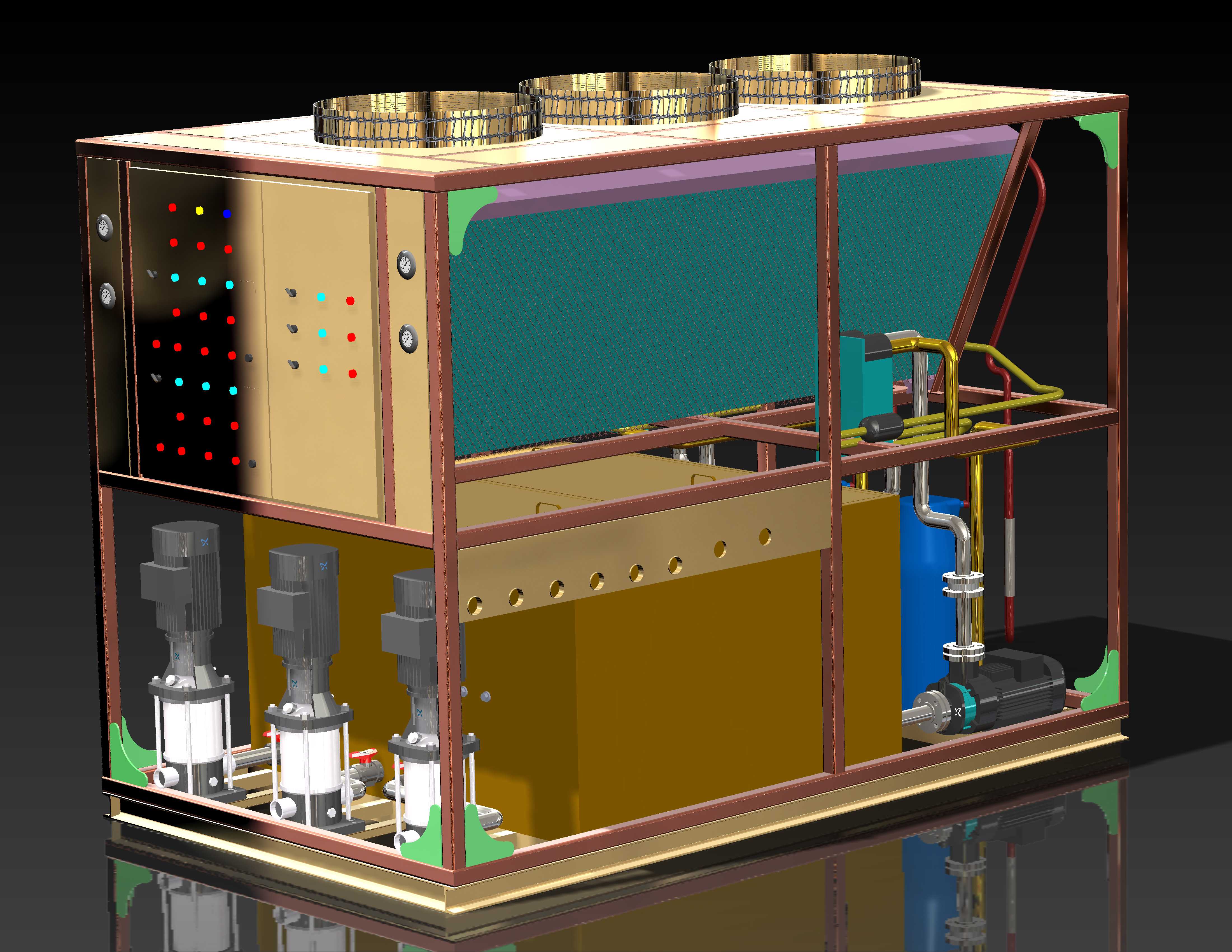

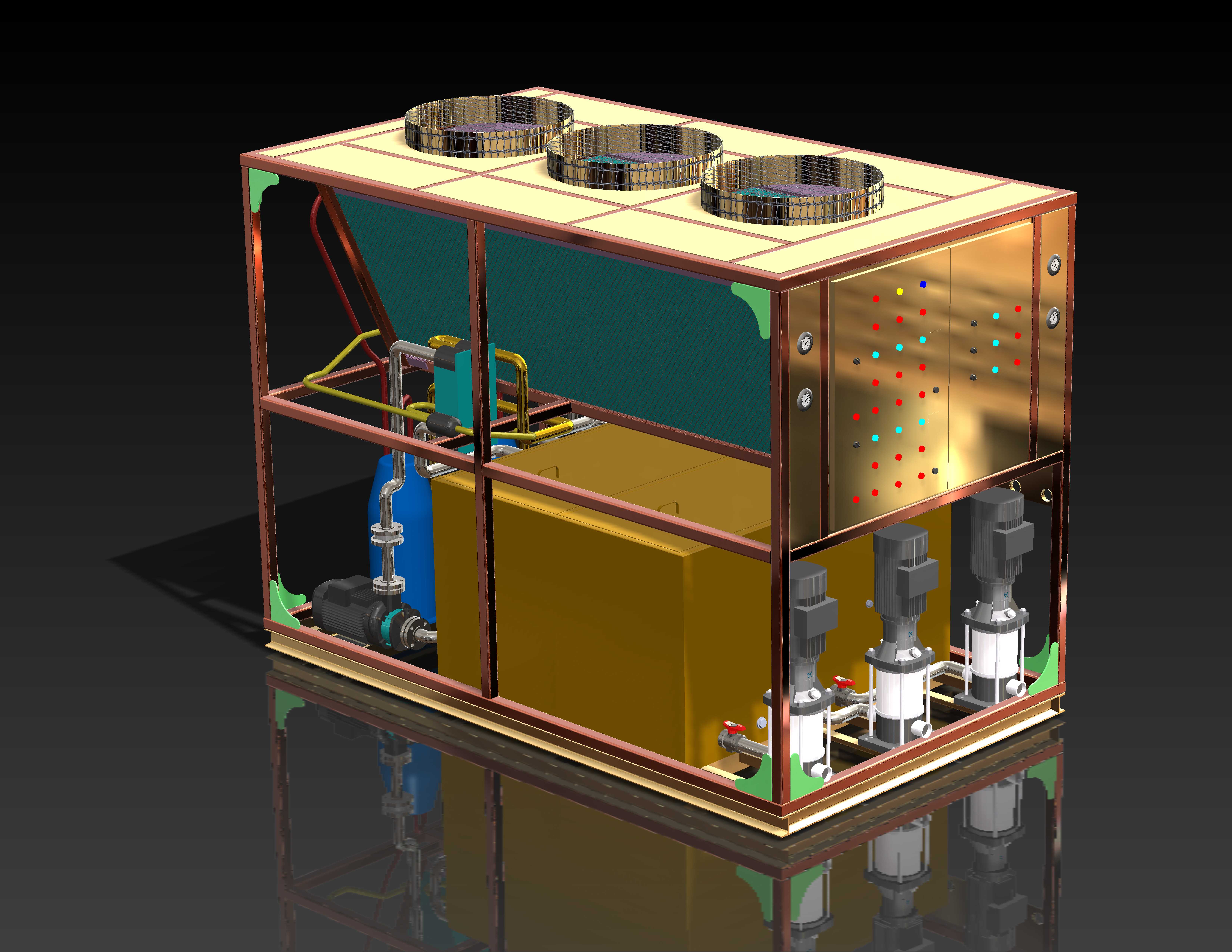

从功能特性来看，该机组集成了制冷循环、水循环、散热排风三大核心系统模块，顶部设置的多组轴流风机可快速带走制冷回路中冷凝器散发的热量，保障制冷效率稳定；机组下部集成了储水水箱、增压水泵、过滤组件，可直接对接生产端的冷却管路，无需额外外置储水与增压装置，减少现场安装的配套工程量；侧面的电控面板集成了温度设定、运行状态显示、故障报警等功能，操作人员可直观掌握机组运行参数，快速调整出水温度适配不同生产工况。

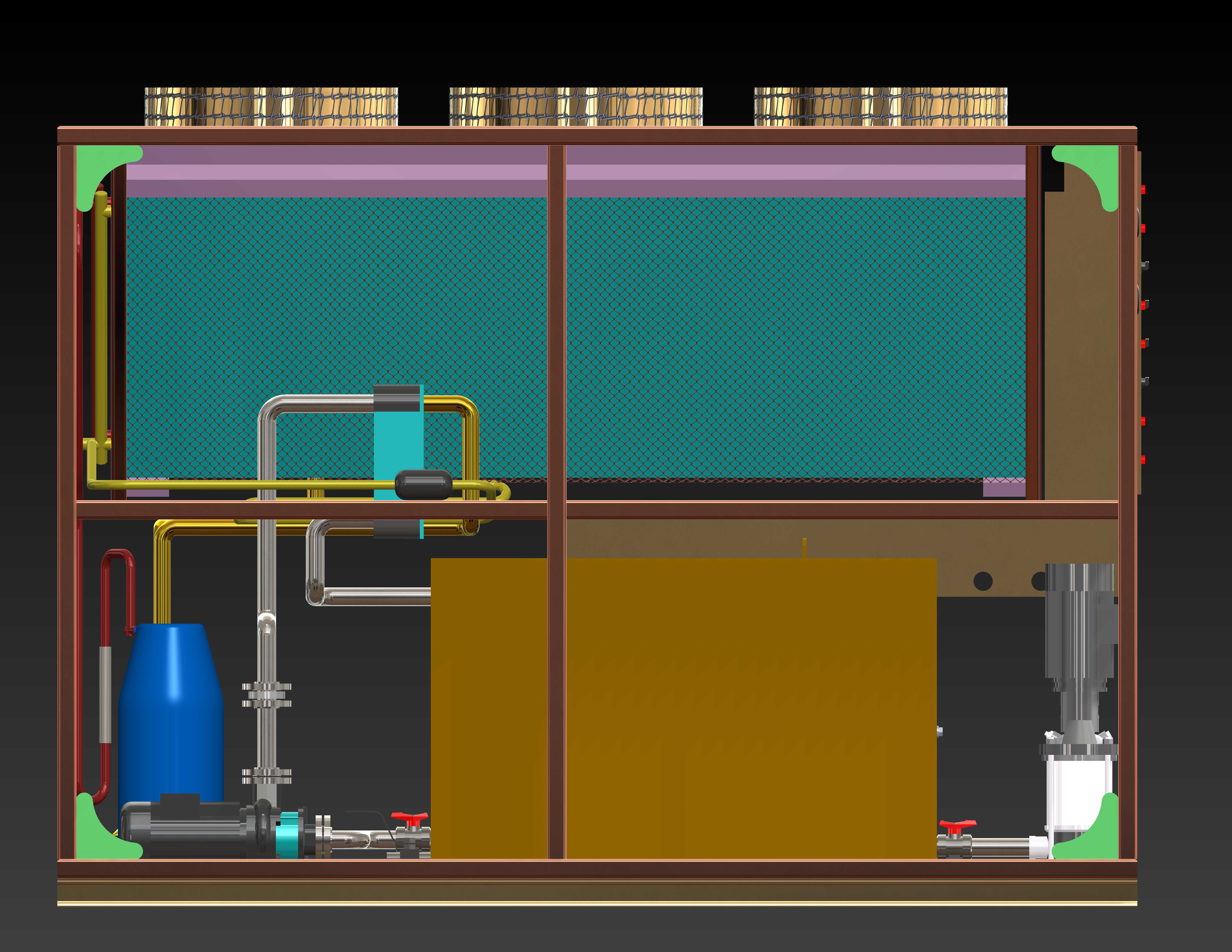

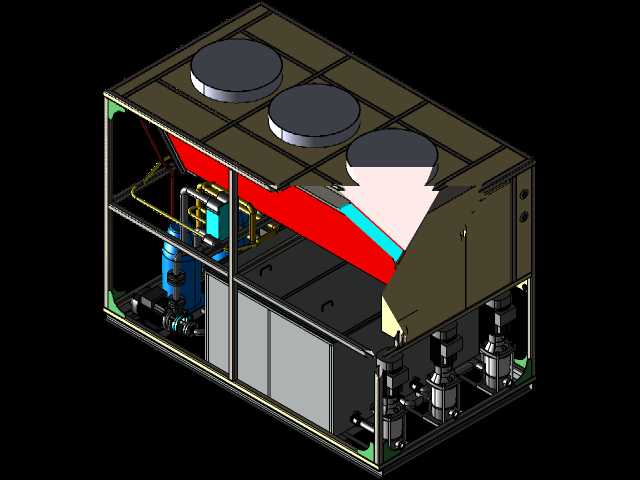

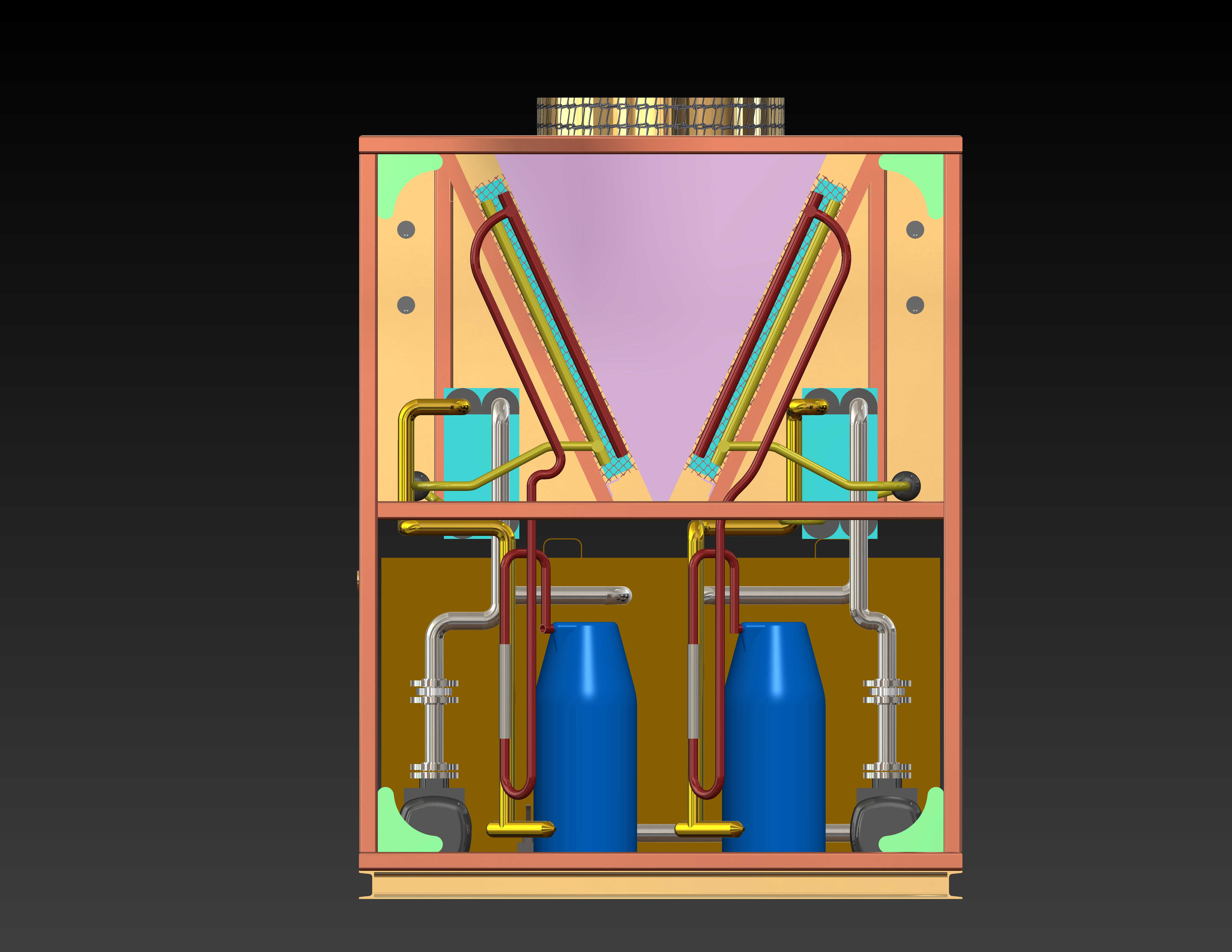

在设计思路上，该方案采用模块化框架式结构，外围采用金属型材搭建承重框架，外覆金属防护外壳，既能够保护内部管路、阀件、制冷组件不受现场粉尘、碰撞的影响，也方便后期维护时快速拆卸对应位置的面板，对内部组件进行检修更换。内部管路采用分层排布设计，制冷管路、供水管路、电气线路分区域布设，避免不同介质管路相互干扰，同时预留了充足的操作空间，方便日常对阀件、仪表进行操作调校。框架边角处设置了防护包角，可降低设备运输、安装过程中磕碰变形的风险。

从安装边界来看，该机组整体为一体式集成结构，外形方正规整，安装时仅需在平整的硬化地面预留对应长宽的安装空间，保障顶部排风区域无遮挡、侧面预留足够的检修操作距离即可，无需复杂的基础施工；设备底部设置了可调支撑脚，可根据地面平整度调整设备水平度，避免运行过程中因倾斜导致的水泵气蚀、管路应力集中等问题。机组的进出水接口、供电接口均设置在设备侧下方，可直接对接现场管路与供电线路，大幅缩短现场安装调试的周期，适配多数工业厂房的安装条件。
