五升容量立式圆柱形储水罐体结构设计

　　这款立式圆柱形储水罐体，主要面向小型商用供水系统、分布式净水处理单元、实验室循环水配套、小型生产工艺储水环节设计，可作为原水暂存、中间水缓冲、净水储备的核心容器使用，适配对安装空间竖向利用率有要求的场景，相比同容积卧式罐体，其占地投影面积更小，适合布置在设备间角落、机架底层预留空位、户外小型设备集成柜内部等局促安装位置。

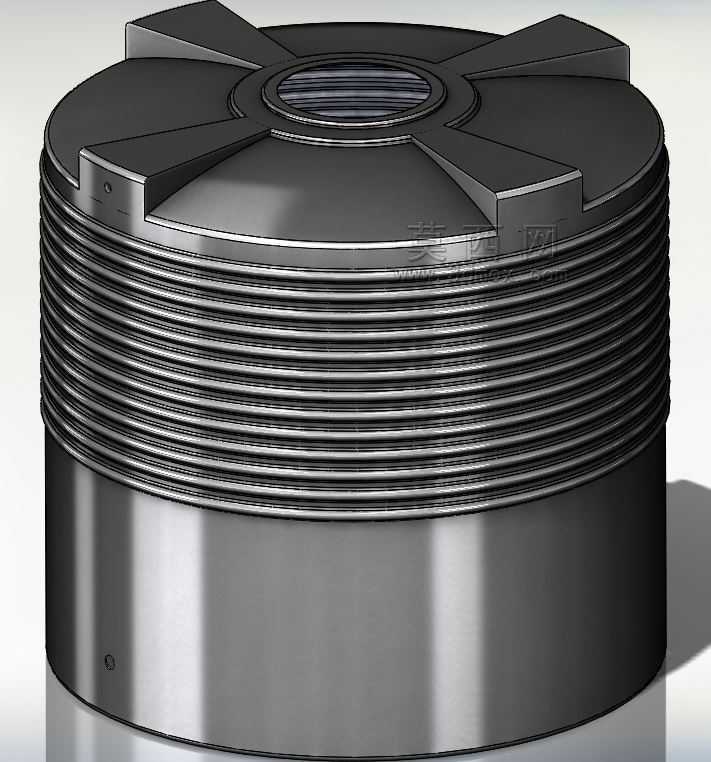

　　从结构设计逻辑来看，罐体主体采用等直径圆柱壳结构，筒身下部为光滑直壁段，上部设置多道环形外凸加强筋，这一设计并非单纯的外观装饰，而是针对薄壁罐体盛水后的环向应力做的补强处理——圆柱壳受内压时环向应力为轴向应力的两倍，上部靠近罐顶的位置在满水状态下虽然静水压头低于底部，但罐顶需要开设检修口、通气孔、进水接口，结构连续性被开孔打断，应力集中系数更高，多道环形加强筋可以有效提升筒身上段的结构刚度，抑制注水后筒壁的鼓胀变形，同时加强筋形成的环形凹槽也可作为外部管路、伴热带、保温层的固定卡位，方便现场安装时排布附属配件，无需额外在筒壁焊接固定支架，减少对罐体防腐层的破坏。

　　罐顶采用分瓣式凸起结构，中心位置设置内嵌式观察口，观察口采用多层阶梯式密封结构，无需完全开盖即可观察罐内水位、水质状态，日常巡检时可快速判断是否存在沉积物、液位异常等问题；分瓣式的罐顶凸起一方面提升了罐顶的承压能力，避免顶部落物、人员误踩造成罐顶凹陷，另一方面分瓣形成的径向凸棱可作为开盖时的受力点位，检修拆卸密封端盖时无需额外搭配专用卡具，使用常规扳手即可借力操作。罐底采用平底结构，底部侧壁预留一个小型排污接口安装位，安装时可在接口处连接球阀，定期开启即可排出罐底沉积的泥沙、杂质，无需排空整罐水体即可完成排污作业，降低日常维护的工作量。

　　从安装边界来看，该罐体整体为轴对称结构，安装时仅需保证底部支撑面水平度偏差不超过千分之三，即可避免罐体偏载造成的局部应力过大；罐体筒身光滑段外径与上部带加强筋段的外径差值控制在合理范围，外部包覆保温层时可统一裁剪保温材料，无需针对加强筋位置做特殊裁切，适配橡塑保温、聚氨酯发泡等多种现场保温施工方式。罐体的进出水接口可根据实际管路走向在筒身光滑段开孔焊接，设计时已预留足够的接口布置空间，进水口建议布置在罐顶靠近罐壁的位置，出水接口布置在筒身下部距离底部100mm以上的位置，避免排污时吸入底部沉积杂质；通气孔需设置在罐顶最高处，保证罐内气压与外界连通，避免进水时形成正压阻碍进水、出水时形成负压造成罐体抽瘪。

　　在实际应用场景中，这款储水罐可搭配小型增压泵组成恒压供水单元，为小型商铺、户外临时站点提供稳定储水能力；也可接入净水设备的预处理环节，作为原水缓存容器平衡进水流量波动，避免前端供水压力不稳定造成净水设备频繁启停；在小型循环冷却系统中，该罐体也可作为膨胀水箱使用，容纳循环水升温后的体积膨胀量，同时通过罐顶的观察口可实时观察循环水的浑浊度，判断系统是否存在管路锈蚀、换热器泄漏等问题。罐体的壁厚设计兼顾了结构强度与材料成本，常温常压使用场景下无需额外做加强处理，若用于存储有轻微腐蚀性的水体，可在筒体内壁增加食品级防腐涂层，适配饮用水存储的卫生要求。
