工业立式碱洗涤分离罐体结构设计

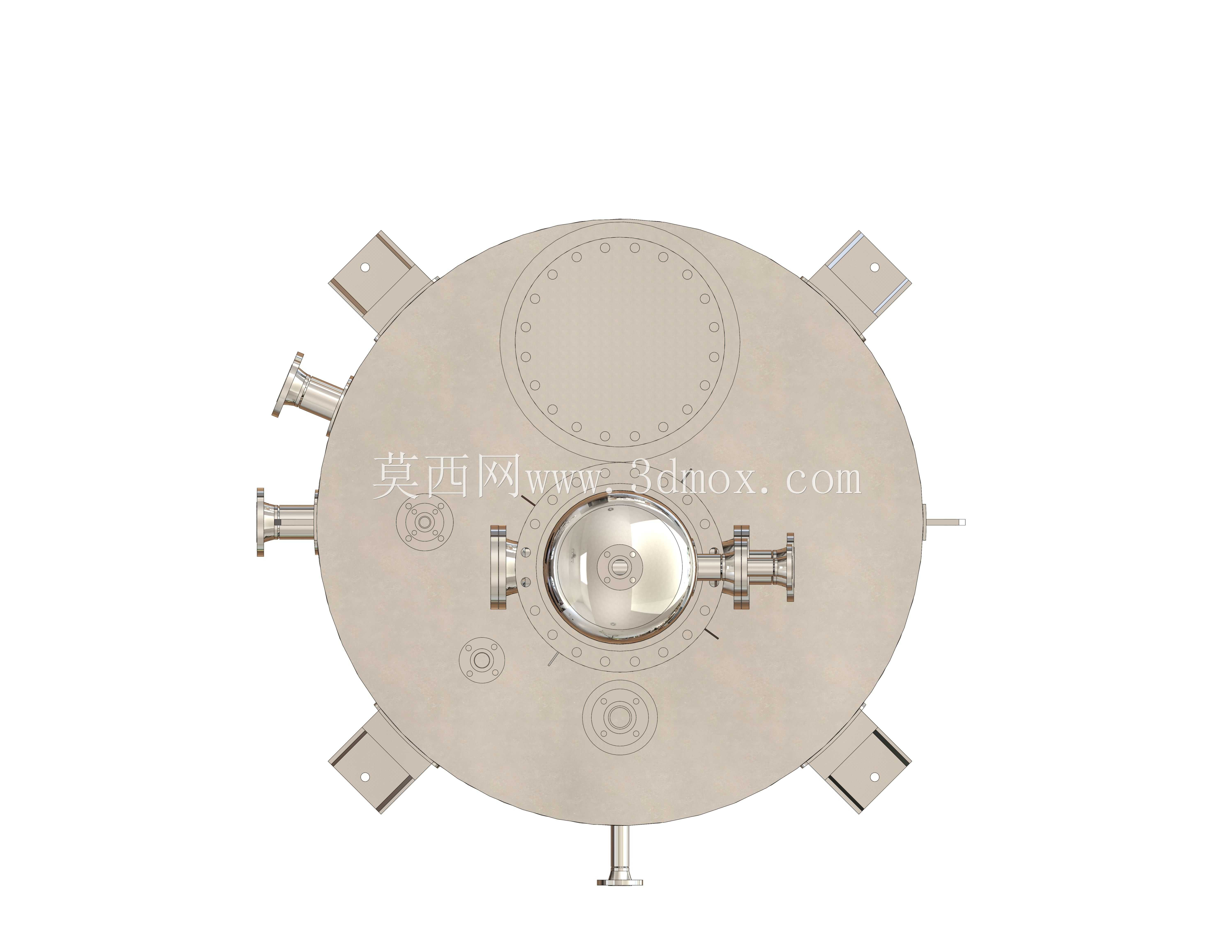

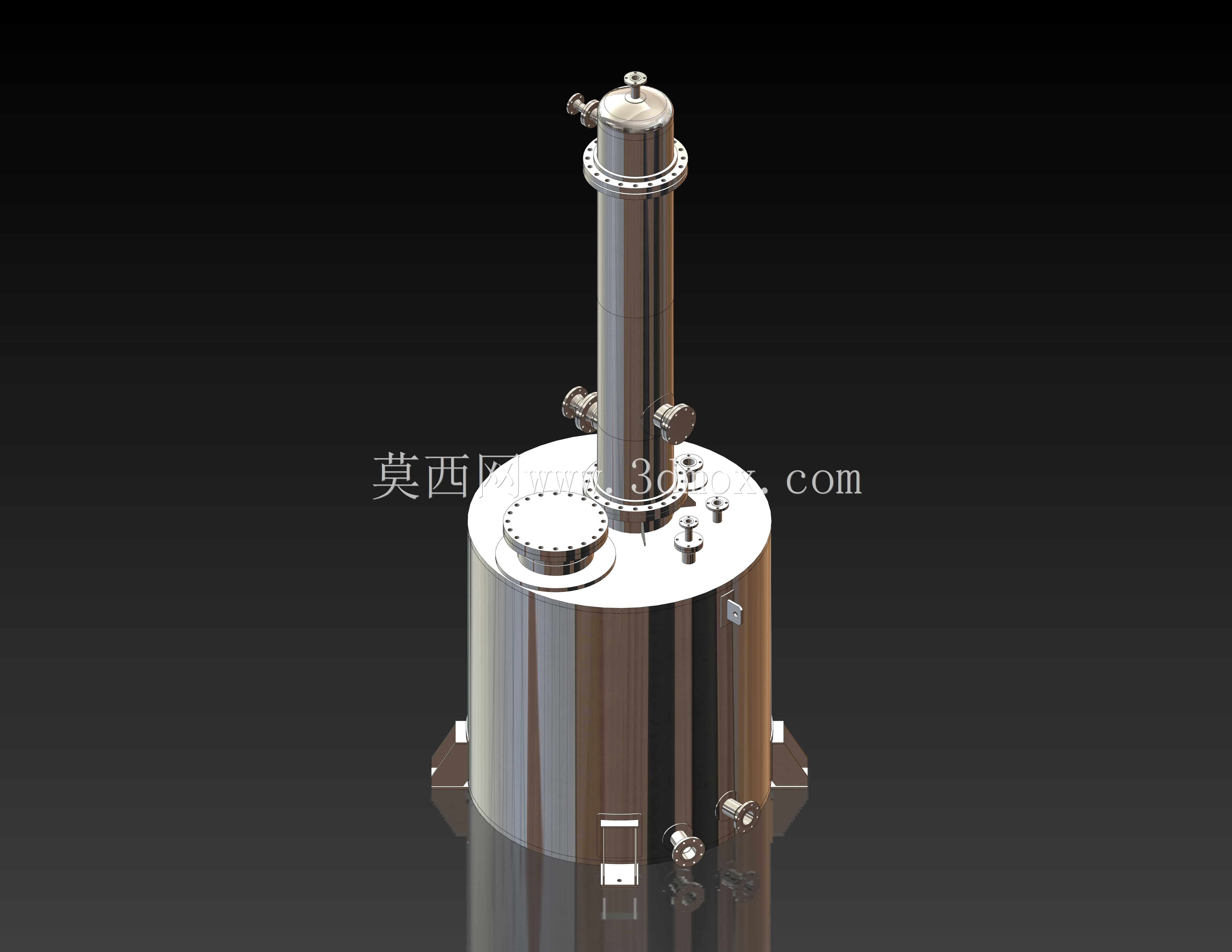

在化工、表面处理、工业废气废液处理工段中，碱洗工序是脱除物料中酸性组分、杂质颗粒的核心环节，这款立式碱洗涤分离罐体，正是针对该类工况开发的专用处理设备。从安装边界来看，设备采用立式落地式安装结构，底部设置三支点式支脚，支脚预留地脚螺栓安装孔，可直接固定于混凝土设备基础或钢制操作平台上，整体占地投影为圆形，适配多数车间现有设备排布的预留空间，无需额外改造基础结构，安装时仅需保证罐体垂直度偏差在允许范围内，即可对接进出口工艺管线。设备主体分为下部储液反应腔与上部传质分离塔段两部分，下部腔体为带椭圆封头的圆柱罐体，顶部设置多组工艺接口，包括人孔、进料口、碱液补充口、测温测压接口、观察视镜，人孔采用快开式法兰结构，方便运维人员进入腔体检修、清理沉积杂质；上部塔段为细长圆柱结构，与下部腔体采用法兰连接，内部可装填填料或设置塔盘，待处理的气相或液相从下部腔体进入后，与碱液充分接触反应，脱除酸性组分后，上升进入上部塔段完成气液分离，避免碱液夹带进入后续工段。设计过程中，首先根据处理介质的腐蚀特性，主体材质选用耐碱腐蚀的不锈钢板材，所有焊接接头采用全焊透结构，对接焊缝做打磨圆滑处理，减少介质滞留死角；罐体壁厚根据设计压力、工作温度结合材质许用应力计算确定，满足承压工况下的强度与刚度要求，避免长期运行出现变形渗漏。设备侧面设置液位计接口，可实时监控内部碱液液位，配套的补液接口可联动自控系统实现碱液自动补充，底部设置排污口，停机时可完全排空内部废液与沉积渣质，上部塔段顶部设置气相出口，侧面设置回流口，可适配不同工艺的回流比调节需求。不同于卧式洗涤设备，立式结构的传质路径更长，气液接触时间更充分，分离效率更高，同时占地更小，适合处理量中等、车间空间有限的生产线，在金属表面处理前处理工段、化工生产尾气处理工段、精细化工原料提纯工段都能适配，建模过程中对所有法兰、接口、支脚的安装尺寸都做了参数化处理，可根据实际处理量需求调整罐体直径、塔段高度，快速适配不同项目的设计要求，所有密封面的粗糙度、法兰螺栓孔的位置度都符合化工设备设计规范，可直接用于生产制造的图纸转化参考。
