卧式1000升储水罐体工业储液设备

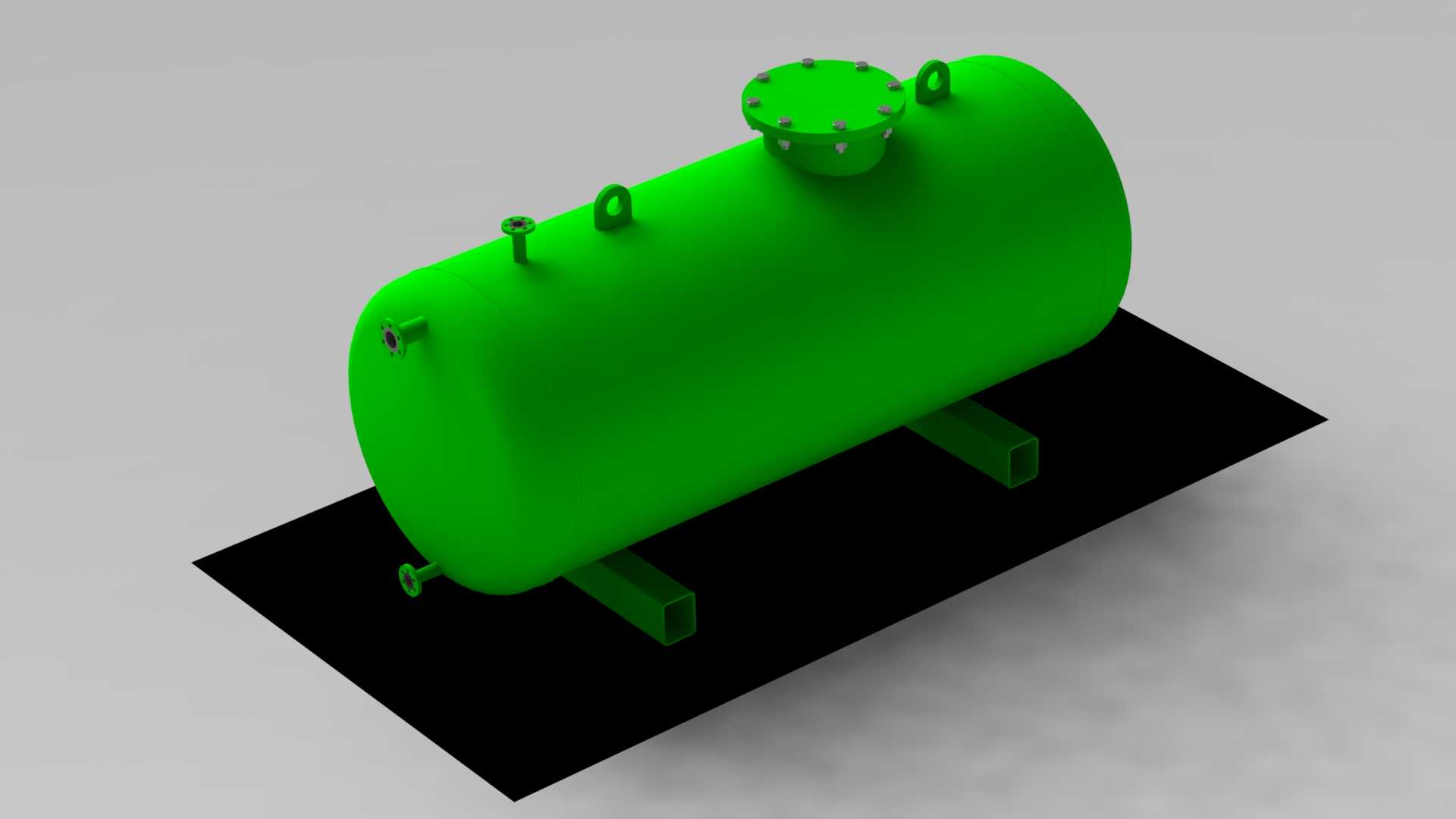

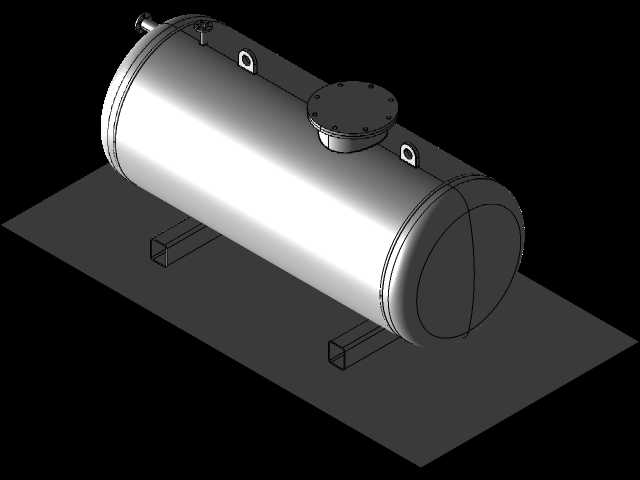

这款卧式储水罐体是工业给排水、小型生产供水、厂区循环水暂存场景中常用的储液设备，主要用于常温清水类介质的静态存储，也可适配无腐蚀性的工业生产用水、消防备用水、暖通系统补水等场景的储水需求，在小型加工厂、乡村供水站点、配套设备辅机系统中都有广泛的应用空间。设备采用卧式圆柱罐体结构，相比立式储水罐，卧式结构的重心更低，对安装地面的承重要求更友好，不需要做过高的承重基础，适合在层高有限的厂房、户外地面站点直接安装固定，配套的支腿结构采用型钢焊接成型，能够将罐体抬离安装面，避免罐体底部直接接触地面产生锈蚀，同时预留了安装固定的螺栓点位，方便现场做锚固安装，降低设备运行过程中移位的风险。罐体顶部设置了带法兰紧固的检修人孔，方便后期进入罐体内部做清洁、检修作业，人孔周边配套的吊耳结构可用于设备吊装转运时的吊点挂载，降低现场安装的吊装难度；罐体侧面和端部预留了多个不同规格的接口，分别可作为进水口、出水口、排污口、排气口使用，能够适配不同管路系统的对接需求，不需要现场额外做开孔改造，减少现场施工的工作量。设计过程中以公称1000升的储水容量为核心目标，结合常规卧式罐体的尺寸比例做结构排布，最终确定罐体长度2米、筒体直径0.8米，整体外形规整，安装边界清晰，现场布置时可提前根据该尺寸预留安装空间，对接管路时也可根据接口位置提前排布管线走向。考虑到实际应用中罐体壁厚、封头成型尺寸会带来一定的容积偏差，设计时预留了合理的容量冗余，避免实际使用时出现溢水问题，筒体与封头的连接采用圆弧过渡结构，能够降低罐体内部的应力集中，提升储水时的结构稳定性，整体结构简洁实用，没有多余的冗余设计，完全贴合工业现场储水环节的实际使用需求，可直接作为成套供水系统、循环水系统的储水单元配套使用。
