制冷系统立式气液分离储液容器结构

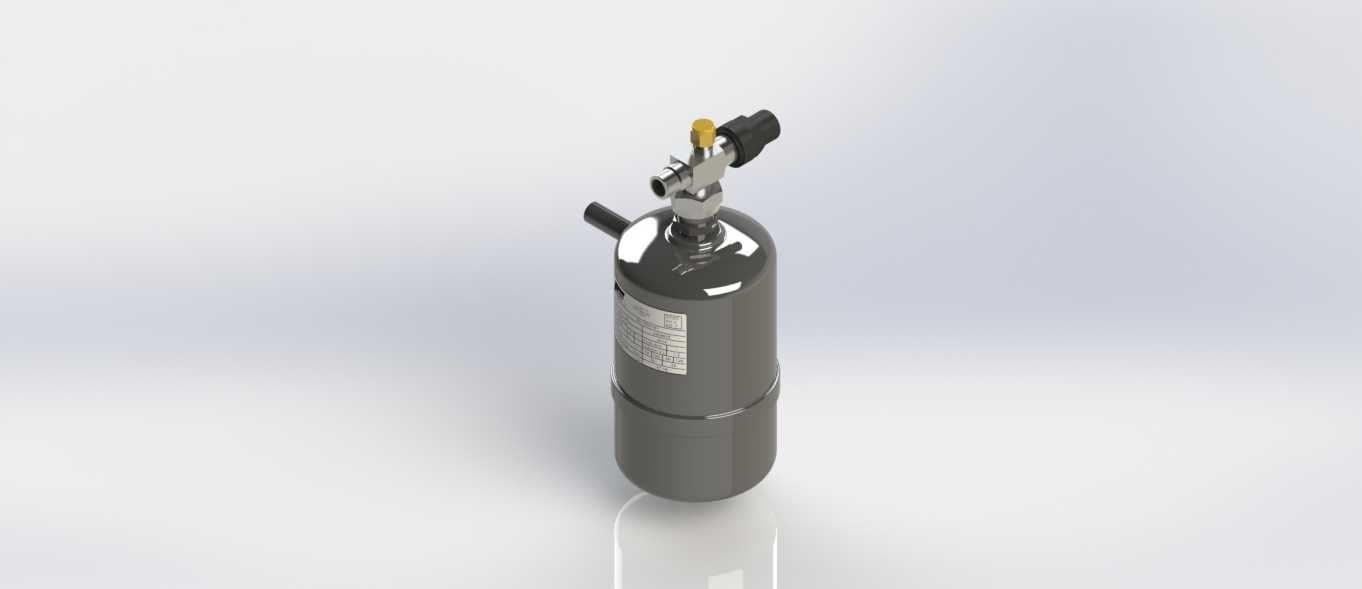

该立式储液容器主要应用于中小型商用制冷、冷链运输及工业冷却回路中，作为制冷循环系统的核心辅助部件，承担着储存液态冷媒、缓冲系统冷媒流量波动、分离气态与液态冷媒避免压缩机液击的核心作用，在冷库制冷机组、商超冷柜压缩单元、工业冷水机、车载制冷系统中都有广泛的适配场景。从实际功能来看，容器主体采用立式圆柱结构设计，底部为圆弧封头结构，可在有限安装空间内最大化储存容积，同时减少底部液态冷媒的流动死区，保证不同负荷工况下冷媒供给的稳定性；顶部集成的阀组组件包含截止阀、检修接口与安全泄压接口，既可以实现回路通断控制，也能在系统压力异常时自动泄压保障运行安全，侧面预留的液位观察位可直观判断内部冷媒存量，方便日常运维检查。设计过程中优先考虑了安装适配性，整体采用窄径立式布局，安装时仅需通过底部固定支架即可完成竖直固定，占用横向安装空间极小，适合在机组内部紧凑排布的场景下使用；顶部阀组的接口朝向统一设置为侧上方，既预留了管路连接的操作空间，也避免管路弯折带来的流阻增大问题，容器外壁的标识区可标注冷媒类型、压力等级等运维信息，符合制冷设备的通用设计规范。外形方面，容器主体为等径圆柱结构，整体高度与直径比例控制在3:1左右，既保证了足够的储液容积，也避免了过高带来的安装稳定性问题；所有外接接口的尺寸均匹配制冷行业通用管路规格，可直接与同管径的冷媒管路焊接连接，无需额外转接配件；表面采用哑光金属处理，既具备一定的抗锈蚀能力，也减少了外壁凝露的附着影响。在安装边界上，该容器需要预留顶部阀组的操作空间，保证阀门手柄可完全转动，同时底部需要预留一定的检修间隙，侧面与相邻部件的间距满足管路焊接的操作要求，整体可适配绝大多数中小型制冷压缩机组的内部安装空间，能够有效稳定系统冷媒循环量，提升制冷系统运行的可靠性，避免液态冷媒进入压缩机造成的部件损坏，延长制冷机组的整体使用寿命。
