混流式水轮机核心组件结构设计

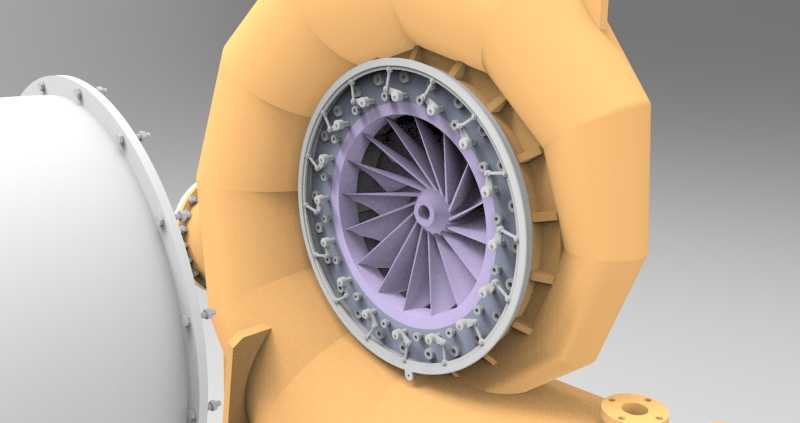

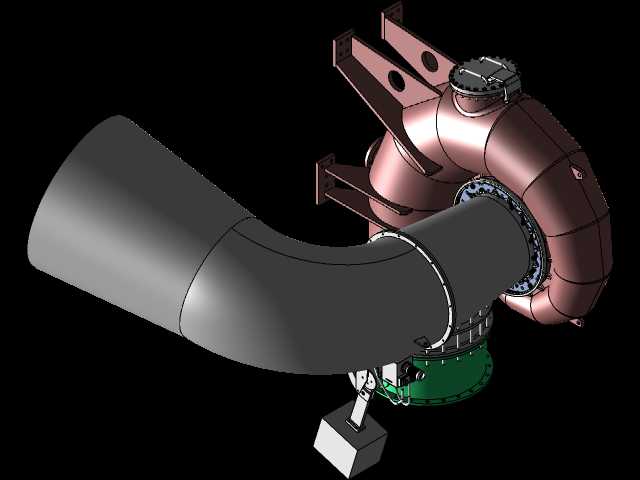

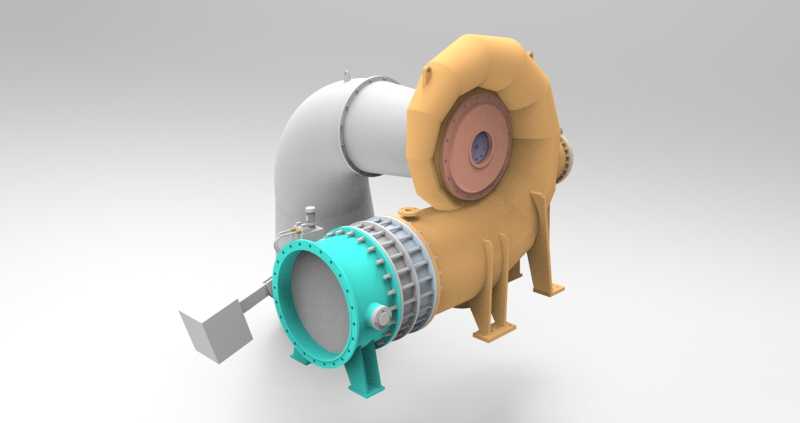

该套组件是水力发电领域混流式水轮机组的核心做功单元，主要应用于中高水头的径流式水电站、抽水蓄能电站的能量转换环节，承担着将水流的压能与动能转化为旋转机械能，进而驱动发电机产出电能的核心作用，是水力发电系统中直接决定能量转换效率的关键结构。整套组件包含水轮机转轮、导叶调节机构以及尾水管三个核心部分，各部分结构配合紧密，共同完成水流的导入、能量交换与导出全流程。其中转轮作为核心做功部件，采用多叶片径向布置的结构，叶片型线经过流体力学优化，能够在水流冲击下实现平稳的扭矩输出，叶片与轮毂、轮盖的连接位置做了圆弧过渡处理，可有效降低水流经过时的局部阻力损失，减少长期运行过程中的空蚀损伤风险。导叶组件环绕在转轮外侧，沿周向均匀排布，可根据机组运行的负荷变化调整自身开度，精准控制进入转轮的水流流量与入射角度，保证转轮在不同工况下都能获得最优的入流条件，避免水流冲击叶片产生额外的振动与能量损耗，导叶与外部控制机构的连接端设计有标准化的安装接口，可适配主流的导叶调节执行结构，无需额外做结构改制即可完成装配。尾水管采用扩散式流道设计，连接在转轮出口位置，能够回收转轮出口水流的剩余动能，将水流平稳引导至下游水道，进一步提升整套机组的能量利用效率，尾水管的法兰连接面做了加厚处理，可承受水流脉动带来的交变载荷，降低长期运行过程中的连接松动风险。整套组件的外壳采用蜗壳式流道结构，能够将来自压力管道的水流均匀、对称地导入导叶机构，流道截面沿周向逐渐收缩，保证水流进入导叶前流速分布均匀，避免出现偏流、涡流等不良流态，外壳上预留的检修人孔、仪表安装接口位置符合行业通用设计规范，可直接对接电站的监测与运维系统。在安装边界上，整套组件的进水口法兰、尾水管出口法兰以及与发电机连接的主轴接口均采用行业通用的尺寸标准，可适配同功率等级的常规混流式水轮机安装基座，组件的整体重心沿主轴轴线对称分布，安装时无需额外做配重调整，各连接部位的密封槽位置预留充足，可适配常规的橡胶密封件，满足水下长期运行的密封要求。
