可调式弹性搭扣锁紧吊挂夹具结构设计

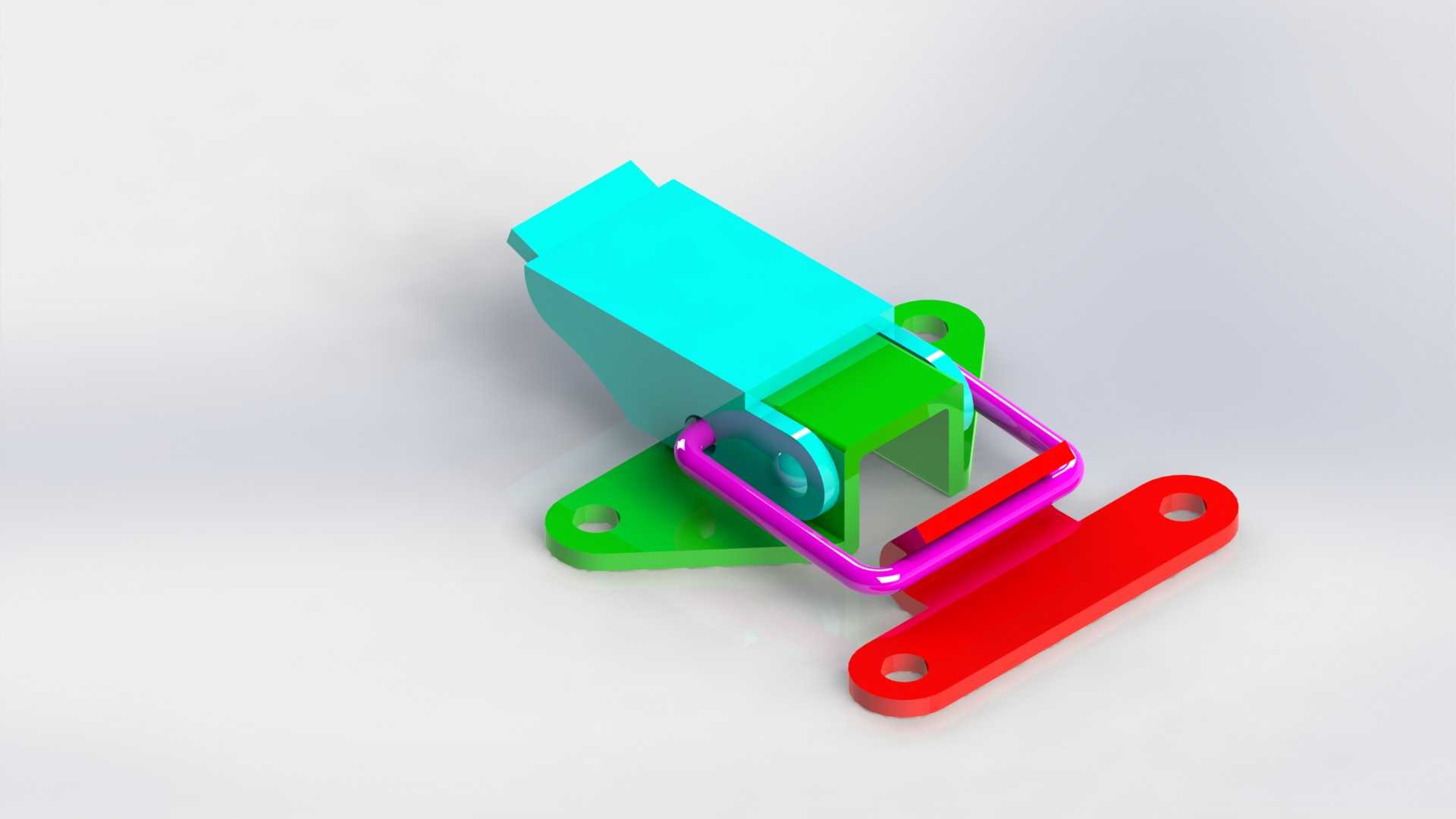

这款吊挂夹具属于工业快锁类连接构件，核心应用在需要频繁开合、快速锁紧的工业吊挂、箱体封合、工装夹持场景中，常见于物流周转箱盖锁固、小型设备舱门快开、轻型吊装工位的工件临时吊挂、生产线工装板的定位锁止环节，也可适配在需要快速拆卸维护的设备外罩、防护栏门的连接位置，替代传统螺栓紧固方案，大幅缩减开合操作的耗时。从功能特性来看，该夹具采用肘节过死点锁紧原理，当扳动上部的扳扣主体下压至贴合底座的位置时，联动的U型拉环会越过结构受力死点，产生持续的预紧拉力，将挂钩侧的安装座与底座侧牢牢拉紧，不会因为设备运行的振动、轻微外力触碰出现意外松脱，需要解锁时只需要向上扳动扳扣主体，拉环即可松脱，全程不需要额外工具，单人单手即可完成操作，锁紧状态下可提供稳定的张紧力，适配存在一定安装间隙、需要补偿公差的连接场景。在设计思路上，这款夹具做了分体式的结构拆分，一共分为四个核心构件：带安装孔的固定底座、带扳动握持位的扳扣主体、U型联动拉环、带挂接位的对侧安装座。固定底座设计了两个对称的通孔安装位，可通过螺栓或者铆钉固定在其中一个被连接件上，对侧安装座同样设置两个安装孔，固定在需要锁紧的另一部件上，U型拉环作为传力构件，两端分别铰接在扳扣主体的两侧转轴位，扳动扳扣时拉环会随转轴做圆弧轨迹运动，在死点位置后持续拉紧对侧安装座的挂接凸台，扳扣主体与底座之间也设置了铰接转轴，保证扳动过程的转动顺滑无卡滞，各铰接位置都预留了合理的转动间隙，避免加工公差导致的装配卡涩。从安装边界与尺寸适配来看，固定底座的两个安装孔中心距做了标准化适配，可匹配市面常规搭扣的安装孔位，替换原有老旧搭扣时不需要重新在设备上打孔，对侧安装座的挂接凸台高度做了可调适配空间，可根据被连接件的压紧厚度差异，适配一定范围内的间隙补偿，扳扣主体在锁紧状态下整体高度较低，不会突出过多占用外部空间，避免在设备运行过程中剐蹭周边管线或者工件，各构件的棱角位置都做了圆角过渡处理，既避免操作时划伤操作人员，也能减少应力集中提升构件的疲劳强度，拉环采用闭合式U型结构，受力时两侧受力均匀，不会出现单侧偏载导致的变形失效，长期反复开合使用也能保持稳定的锁紧力。
