高扭矩电动驱动剪式平台升降机构

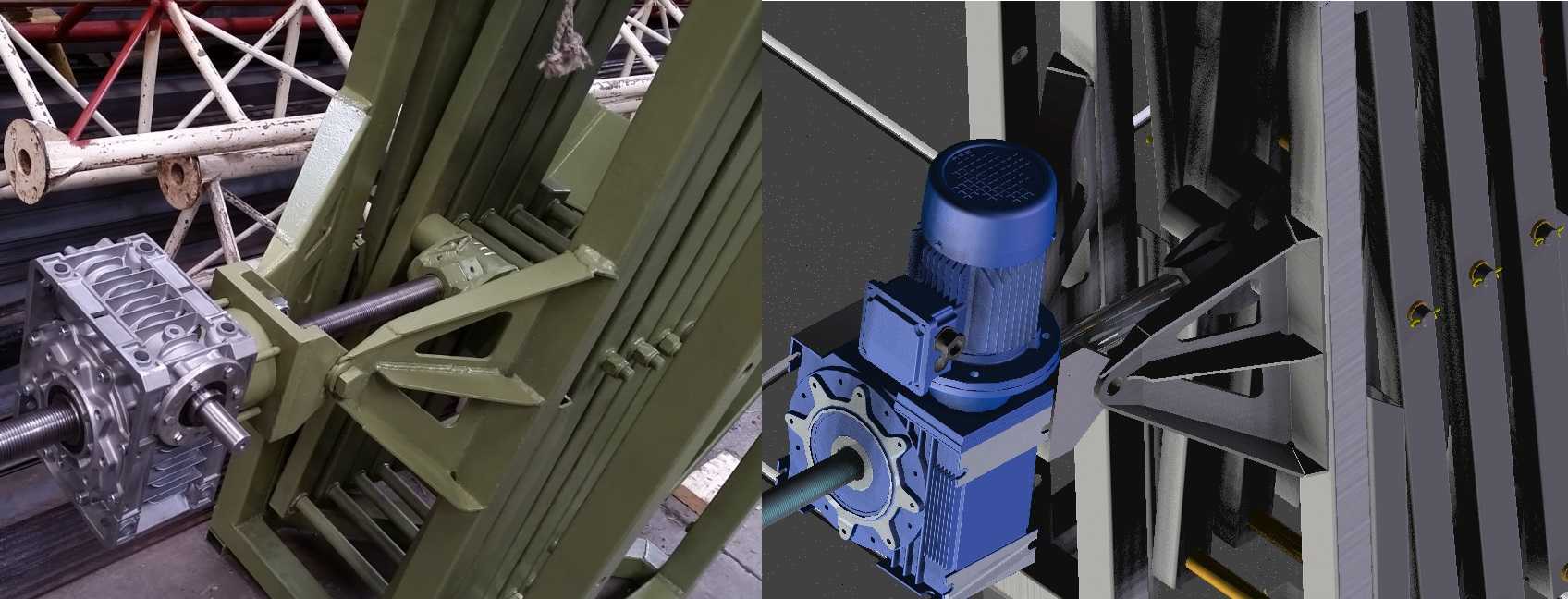

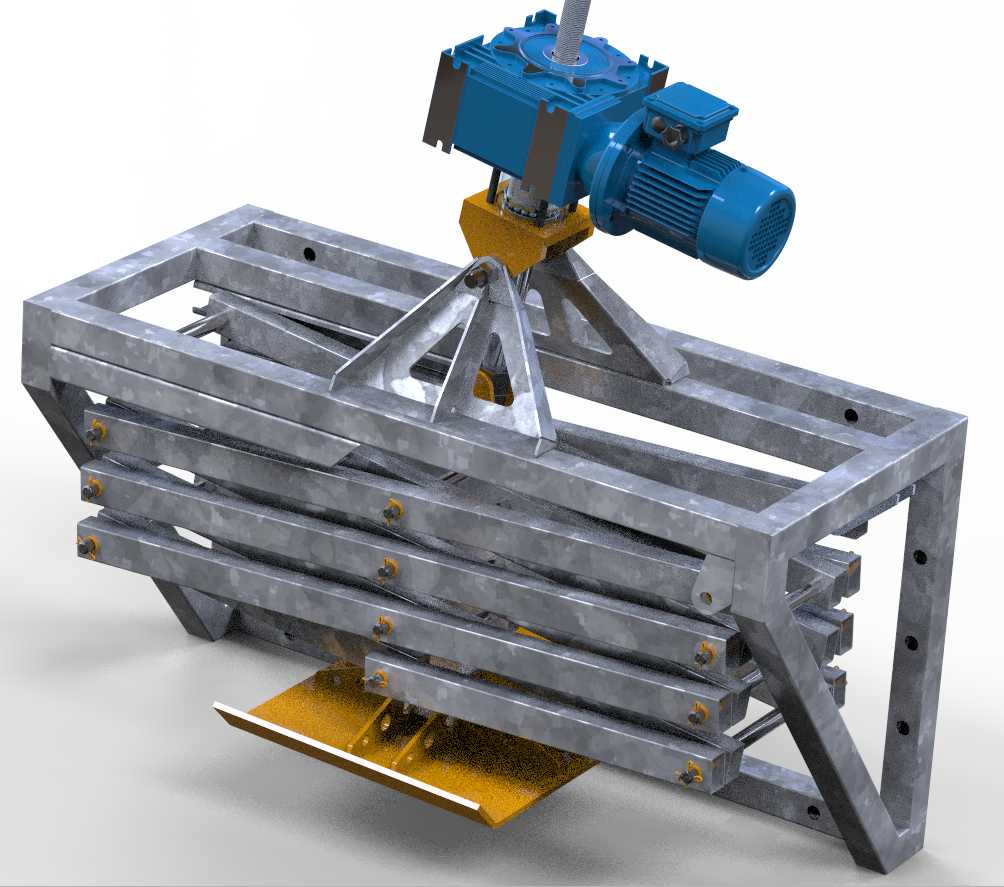

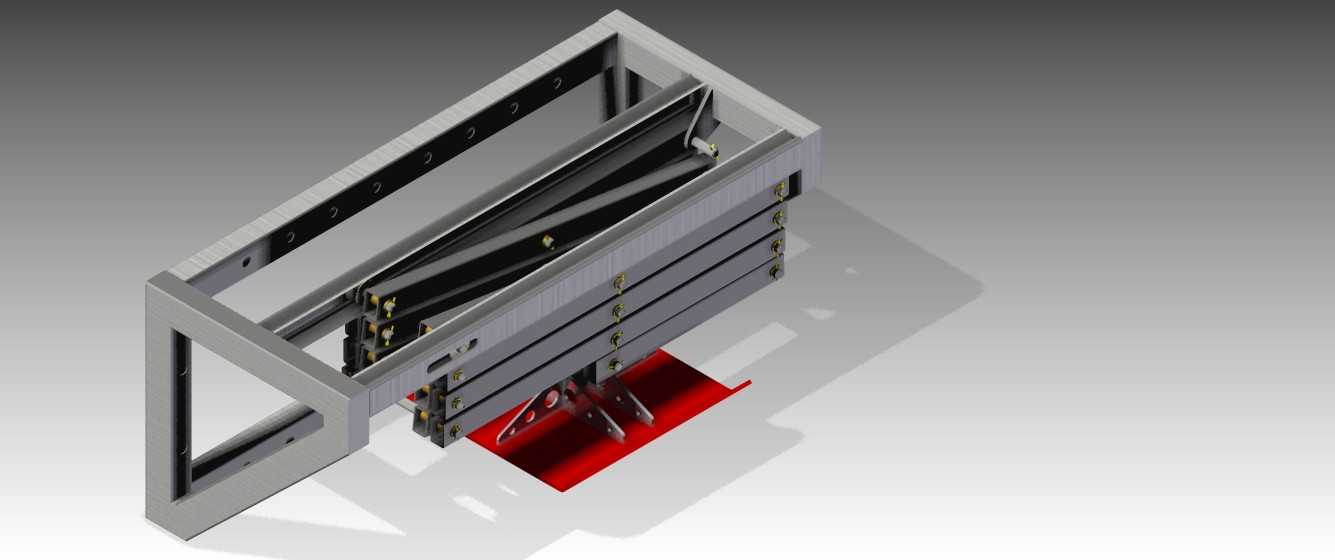

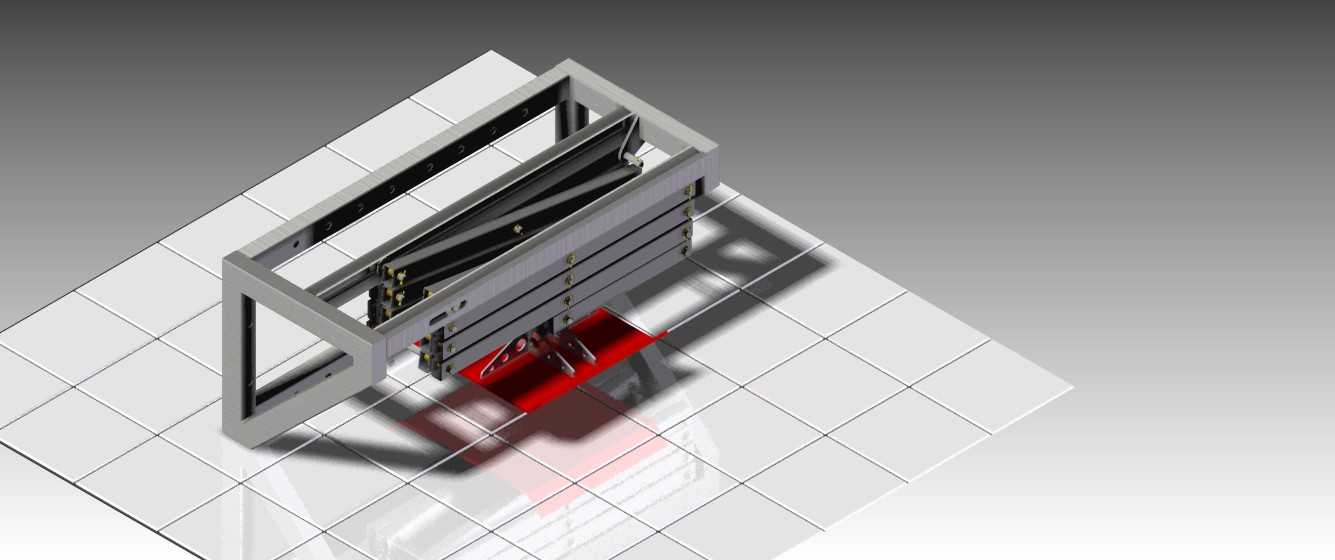

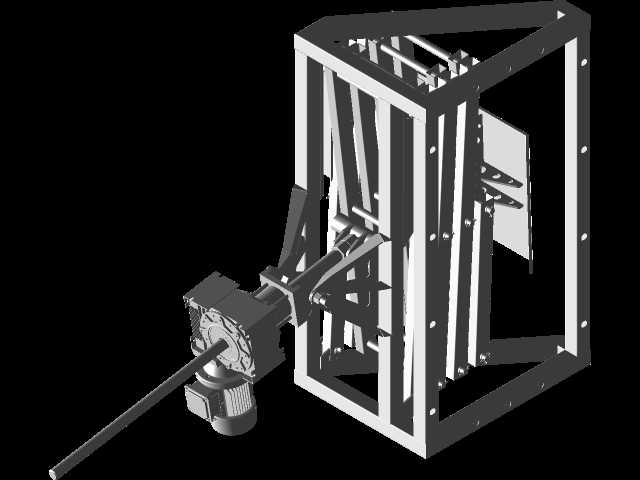

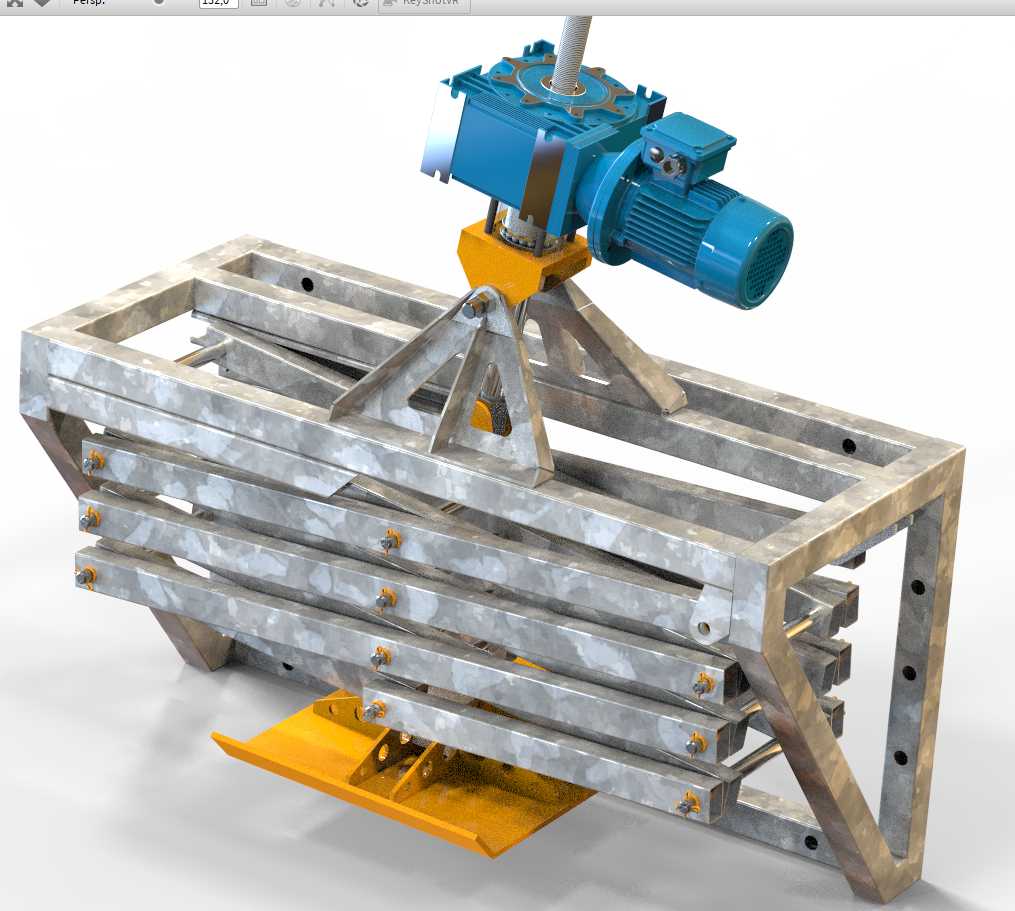

该剪式升降机构主要面向工业生产场景中的重载精准举升需求，可广泛应用于生产流水线工位高度调节、重型工装夹具托举、仓储物流重型货物举升转运、大型设备装配检修位姿调整等场景，能够在固定安装位实现垂直方向的平稳举升作业，替代传统人工抬升、液压举升存在的精度不足、维护繁琐的痛点。设备核心采用高扭矩电动执行机构作为动力源，相比液压驱动方案不存在油液泄漏风险，清洁度更高，可适配对环境洁净度有要求的电子装配、食品加工周边工位，同时电动驱动的控制精度更高，可实现举升高度的毫米级微调，满足精密装配过程中的位姿匹配需求。剪叉臂组采用多层叠式铰接结构，多组剪臂通过销轴铰接形成稳定的平行四边形支撑结构，举升过程中平台始终保持水平状态，不会出现偏载倾斜问题，铰接点位采用耐磨衬套设计，长期往复运行磨损量小，设备使用寿命更长。底部承载框架采用型钢焊接成型的框式结构，整体刚性充足，可承受大吨位偏载载荷，框架侧边预留多组安装孔位，可直接通过膨胀螺栓固定于地面，也可加装脚轮实现移动工位的灵活部署。顶部执行机构安装座采用三角支撑结构，将电动执行器的输出扭矩均匀传导至剪叉臂组，避免单点受力过大导致结构变形，动力输出端与剪叉驱动端采用刚性连接，传动间隙小，举升动作响应迅速。设计过程中重点考量了安装边界的适配性，整体收拢状态下整体高度较低，可适配低矮空间的安装需求，完全举升状态下剪臂展开角度经过力学优化，既保证最大举升行程，又避免剪臂受力角度过大导致的载荷损耗，平台底部的承托板采用防滑耐磨板材，可直接放置待举升工件，也可根据需求加装定制化工装夹具，适配不同规格工件的举升需求。整体结构没有冗余设计，所有受力部件均经过载荷校核，日常维护仅需定期对铰接点位加注润滑脂即可，维护成本极低，电动执行器自带过载保护功能，当载荷超过额定阈值时会自动锁止，避免设备过载损坏，同时保障作业人员的操作安全。
