可更换镶块式异形件成型模具结构

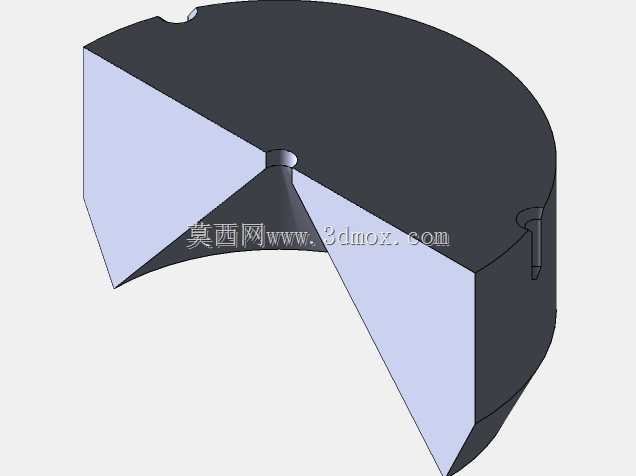

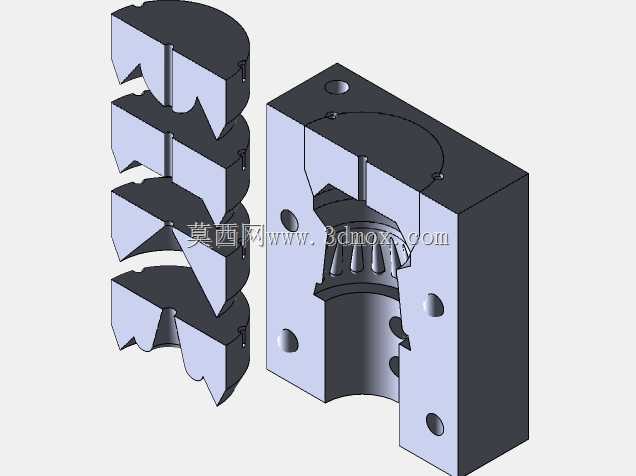

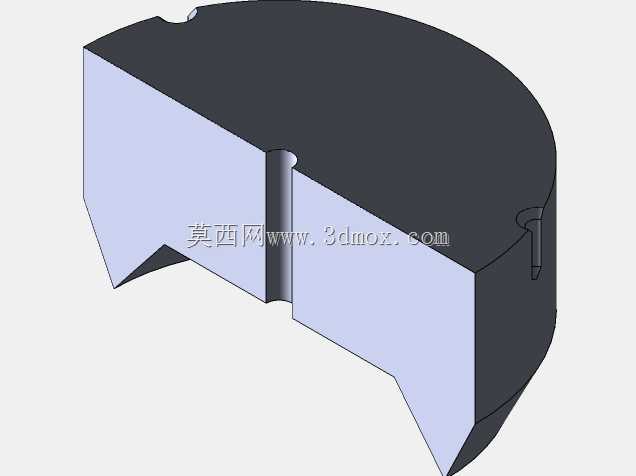

这套可更换镶块的模具结构，主要面向小批量多规格异形回转类零件的注塑、压塑成型生产场景，在日用塑胶配件、小型工业异形结构件、定制化橡塑零部件的生产环节中，能够大幅降低多规格产品切换生产的模具成本，缩短换型调试周期。在实际生产用途上，该结构摒弃了传统整体式型腔模具一旦产品局部结构调整就需要整体重做模腔的弊端，通过拆分式的镶块组合设计，仅需更换对应成型部位的镶块，即可快速适配不同齿形、不同端部轮廓的异形零件成型需求，尤其适合产品迭代快、单规格批量不大的定制化生产场景，能够帮助生产端压缩模具投入成本，减少换模时的拆装调试工作量。从功能特性来看，该模具的模套主体采用整体式方块结构，外侧预留的多组安装孔可直接与成型设备的模架定位连接，安装边界规整，无需额外加工适配连接结构即可适配常规立式注塑、压塑设备的装夹尺寸；拆分式的镶块沿零件轴向分层排布，每一块镶块对应成型零件的一段轮廓，镶块与模套之间采用精准的定位止口配合，合模时能够保证各段镶块的同轴度，避免成型零件出现段差、错位的缺陷，同时镶块的拆分结构也能在零件成型后简化脱模流程，针对带有侧凹、倒扣的异形轮廓，无需额外设计复杂的侧抽芯结构，通过拆分镶块的顺序脱模即可顺利取出零件。在设计思路上，该结构优先考虑了生产端的换型便捷性与维护成本，模套作为通用基础件可长期重复使用，仅需根据产品轮廓加工对应的镶块即可完成新规格产品的适配，镶块的外形尺寸统一，与模套的配合尺寸保持一致，无需针对新镶块重新调整模套的定位结构；同时分层式的镶块设计也降低了复杂型腔的加工难度，传统整体式深腔异形轮廓加工时刀具可达性差，精加工难度高、易出现加工误差，拆分为单个镶块后，每个镶块的成型轮廓都处于外露状态，可采用常规铣削、磨削工艺完成高精度加工，也便于后续对磨损、拉伤的镶块进行单独更换，无需报废整套模具。在安装尺寸边界上，模套主体的外形为规整长方体，各安装孔的位置符合通用模架的安装间距标准，镶块组装后整体嵌入模套内部，合模后无突出结构，整体占用空间与同规格整体式模具一致，无需对现有成型设备的装夹空间进行改造即可直接投入使用，分层镶块的拼接面经过精密研磨，合模后无明显拼缝，能够避免成型过程中出现飞边、毛刺的问题，有效降低后续零件的去毛刺工作量。
