175度大角度隐藏式洛克铰链结构设计

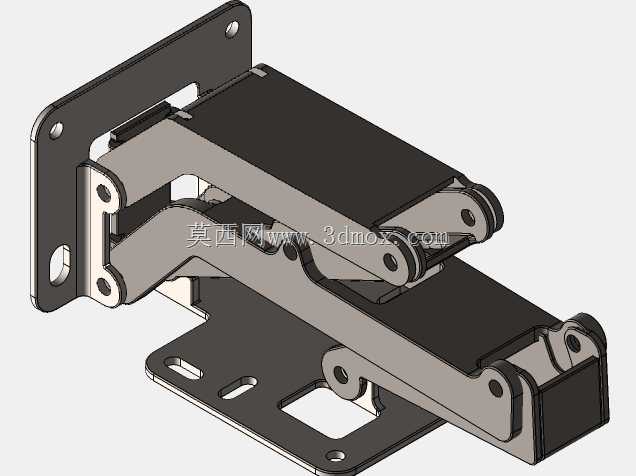

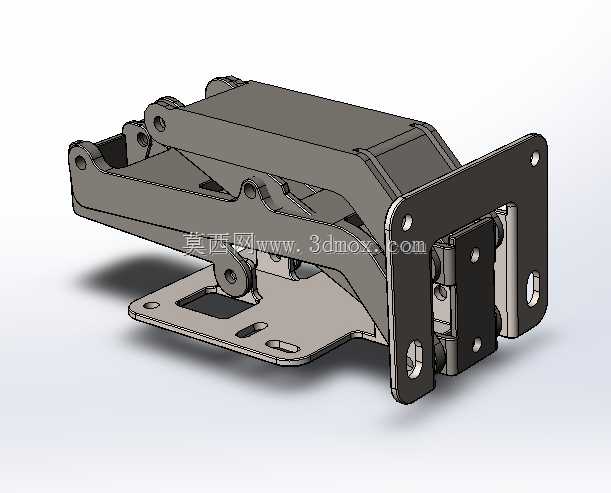

这款175度大角度洛克铰链，主要应用于各类需要大角度开合、隐藏式安装的柜体、特殊功能家具、嵌入式设备舱门等场景，能够满足常规小角度铰链无法覆盖的大开门需求，比如转角柜、内嵌式设备检修门、特殊折叠家具的连接部位，在完全闭合时可以实现连接件完全隐藏，不破坏安装面的整体外观平整度，同时提供足够的开合行程，让柜门或舱门可以完全翻开至接近平面的角度，方便内部空间的取用与设备检修操作。从功能特性来看，这款铰链采用多连杆联动结构，通过多组铰接点的配合实现175度的超大开合角度，相较于常规90度、110度铰链，其开合过程中门板的位移轨迹经过专门设计，开合时不会与柜体侧边发生磕碰，同时自带闭合缓冲的结构预留，能够在门板接近闭合位置时提供平缓的阻尼效果，避免开合撞击产生噪音与结构损伤。铰链的主体结构采用分层叠片式设计，上下两组平行连杆配合两端的安装座，在承受门板重量的同时，保证开合过程中结构的稳定性，不会出现左右晃动的情况，铰接点的转轴部位采用耐磨结构设计，能够承受长期反复开合的磨损，保证长期使用的结构精度。在设计思路上，这款铰链首先围绕175度开合角度的运动轨迹进行推导，确定每一组连杆的长度与铰接点位置，确保开合全程无运动干涉，同时兼顾闭合状态下的隐藏效果，让铰链整体完全收纳在门板与柜体的安装间隙内，不会外露影响外观。安装边界方面，铰链的固定安装座预留了多个长条形调节安装孔，能够在安装时进行前后、上下的位置微调，适配不同厚度的门板与柜体安装间隙，安装时只需要将两个安装座分别固定在门板与柜体的对应安装槽位内，通过安装孔的调节余量对齐铰接位置即可完成装配，不需要额外的复杂加工，适配常规18-25mm厚度的板材安装场景，整体结构紧凑，安装后占用的内部空间小，不会过多挤占柜体内部的储物空间。在结构强度设计上，铰链的主体受力部件采用加厚板材冲压成型，多连杆的受力路径经过优化，开合过程中受力均匀分布在各个铰接点，避免局部应力集中导致的结构变形，能够承受常规柜门的重量负载，满足日常高频开合的使用需求。
