500磅重型三节伸缩抽屉滑轨结构设计

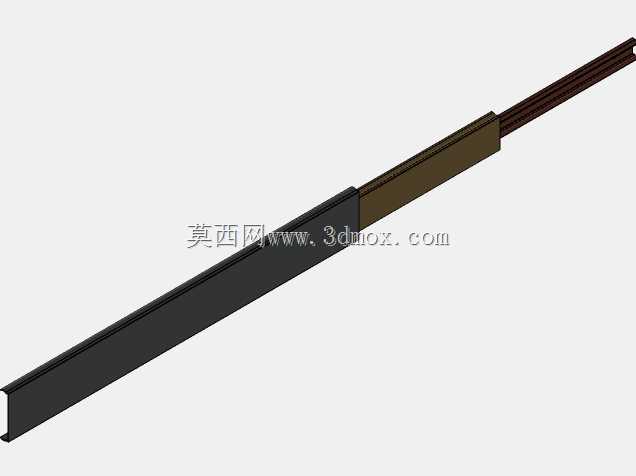

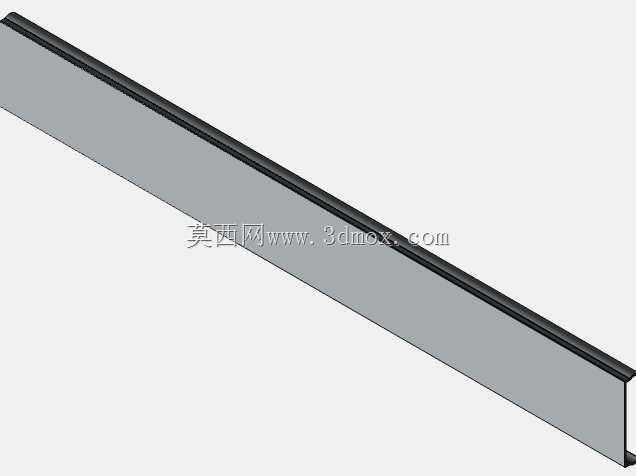

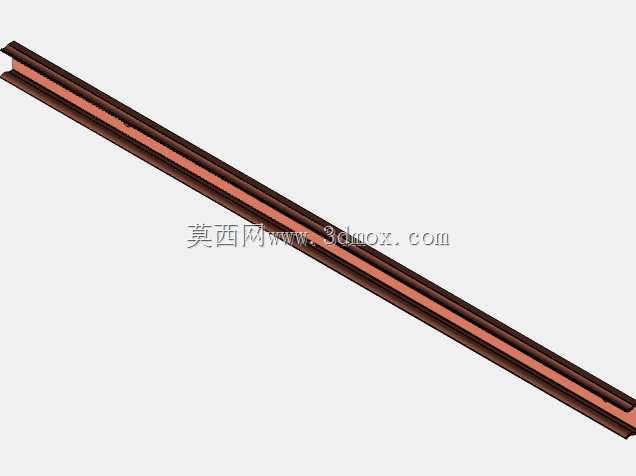

这款重型抽屉滑轨主要面向工业级储物场景、特种车辆改装、重型工具柜、大型机电设备内嵌储物舱等对承重能力有高要求的应用领域，区别于普通民用家具滑轨，其核心设计目标是满足大载荷下的顺畅抽拉与长期使用可靠性，可承载单抽屉500磅的静态载荷，适配需要存放重型工具、工业备件、检测仪器、车载装备的抽拉结构。从功能特性来看，该滑轨采用三节式全伸展结构设计，抽拉行程可覆盖抽屉整体深度，能够将抽屉完全拉出柜体，方便使用者取放柜体最内侧的物品，避免常规两节滑轨存在的后部储物空间难以触及的问题；滑轨的截面采用多折边加强结构，外层轨体采用加厚冷轧钢一体辊压成型，中层与内层轨体之间设置了高密度钢珠保持架，均匀排布的承重钢珠可将滑动过程中的摩擦阻力降到最低，同时保证载荷均匀分布在整个轨体长度上，避免局部应力集中导致的轨体变形。在设计思路上，这款滑轨优先考虑重载工况下的结构强度，轨体的弯折角度经过力学仿真优化，在同等材料厚度下实现更高的抗弯折、抗侧倾能力，滑轨的安装面预留了标准的沉头安装孔位，可适配侧面螺装的安装方式，安装时无需额外加工复杂的连接结构，只需将滑轨的外轨固定在柜体侧壁，内轨固定在抽屉侧壁即可完成装配，安装边界适配常规1.5-2.5mm厚度的柜体侧板，适配的抽屉单边间隙预留3-5mm即可保证滑动顺畅无卡滞。滑轨的表面采用黑色电泳防锈处理，可适应车间多尘、轻度潮湿的使用环境，避免长期使用后出现锈蚀导致滑动卡顿的问题；轨体的末端设置了限位防脱结构，当抽屉拉伸到最大行程时会自动卡止，避免用力抽拉时抽屉整体从柜体中滑脱造成物品坠落或人员受伤，同时该限位结构支持手动解锁，方便在需要维护时将抽屉整体从柜体中拆卸，无需额外拆卸滑轨固定螺丝。在实际使用场景中，这类重型滑轨不仅可用于工业储物柜，还可应用在房车改装的外置抽拉灶台、应急救援车辆的装备抽拉平台、机床设备的附属工具抽拉仓、物流分拣设备的抽拉式检修台等场景，其稳定的承重能力与顺畅的滑动体验，能够大幅提升重型储物结构的使用便利性，相比普通滑轨大幅降低重载下的结构失效风险。
