离心风机入口花瓣式风量调节风门结构

该款风门是专为离心风机配套设计的入口风量调节装置，主要应用在工业通风、除尘系统、暖通空调送风、工业窑炉送风、废气处理排风等场景中，安装在离心风机的入口法兰位置，通过改变风机入口的通流面积，精准调节进入风机的气流流量，实现风机输出风量、风压的按需调控，同时可以在风机停机时关闭通路，避免气流倒灌影响系统运行稳定性。

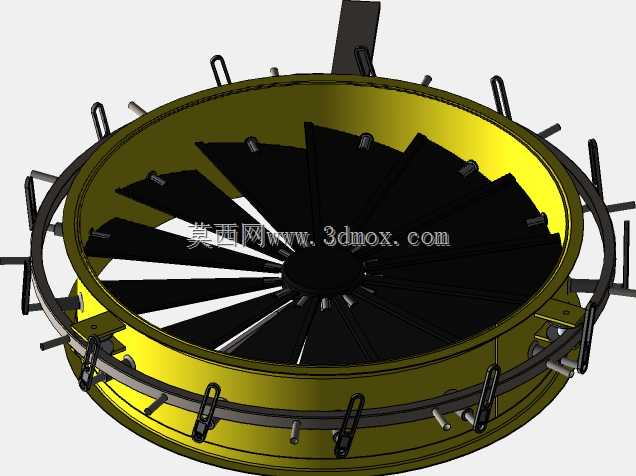

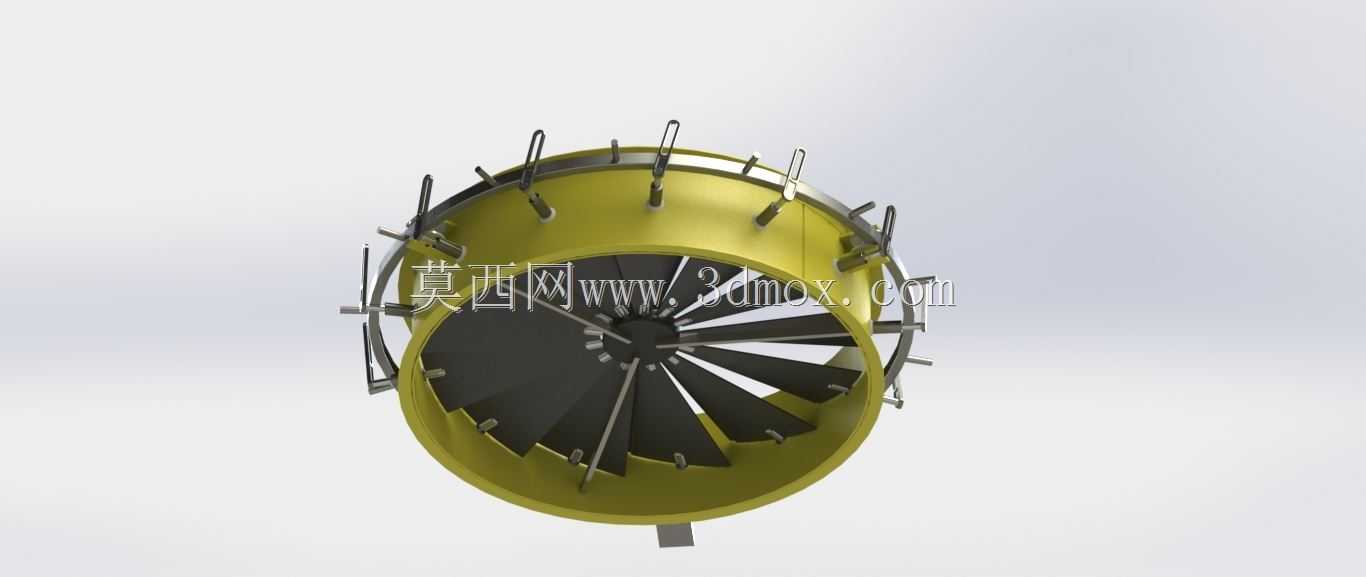

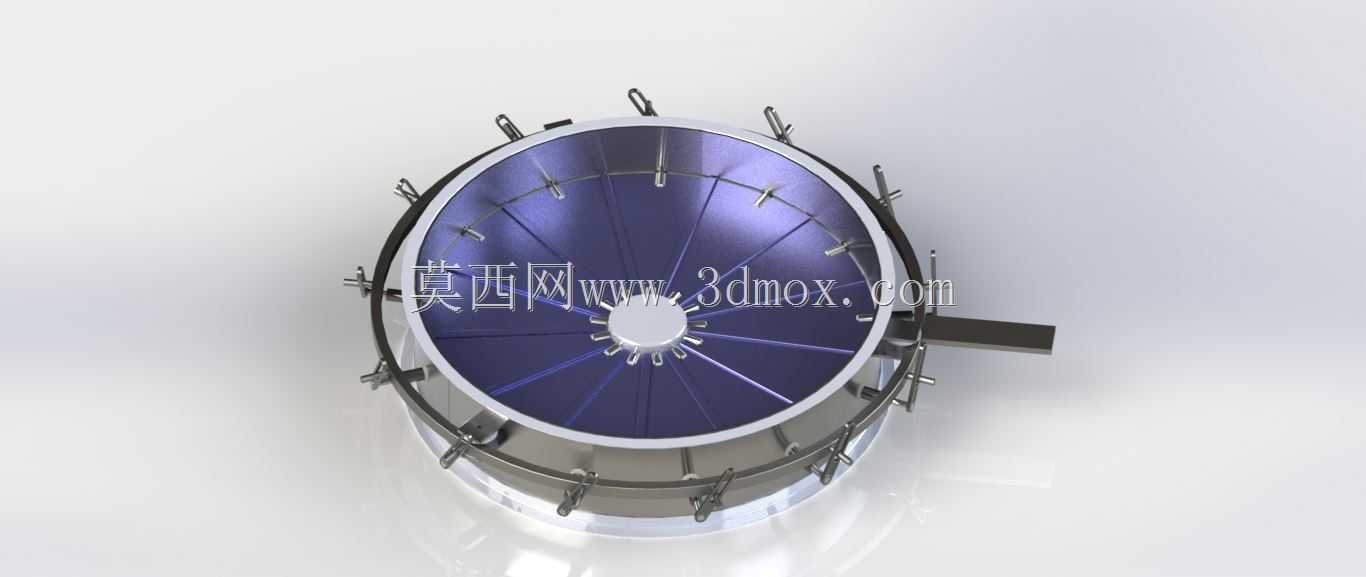

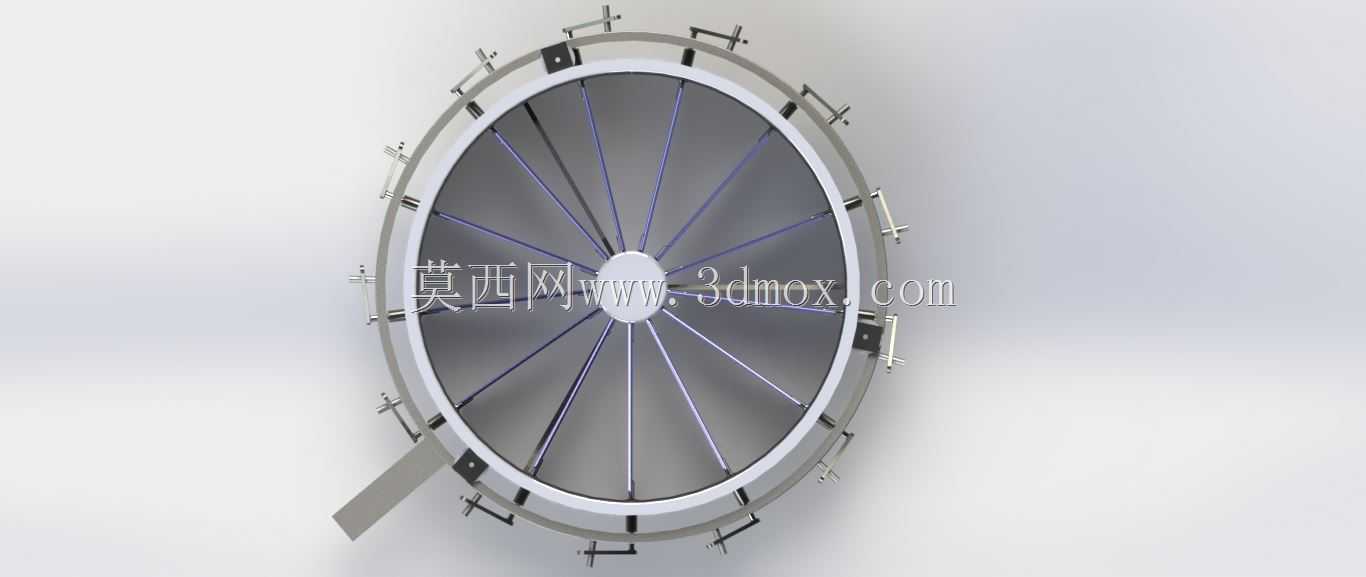

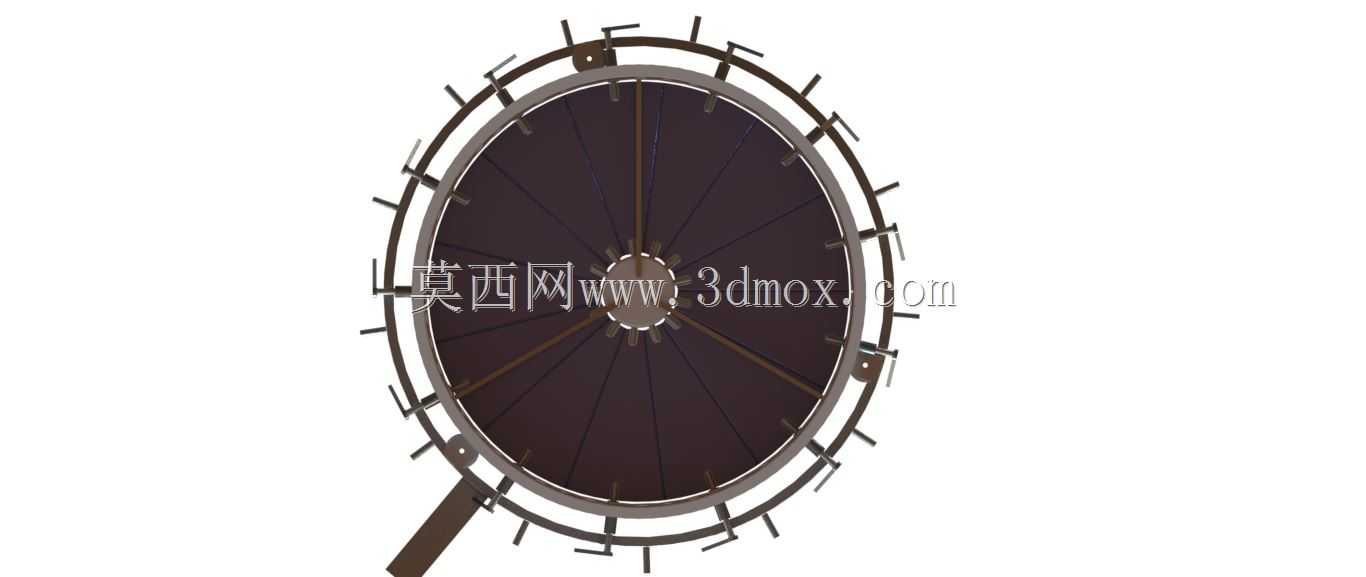

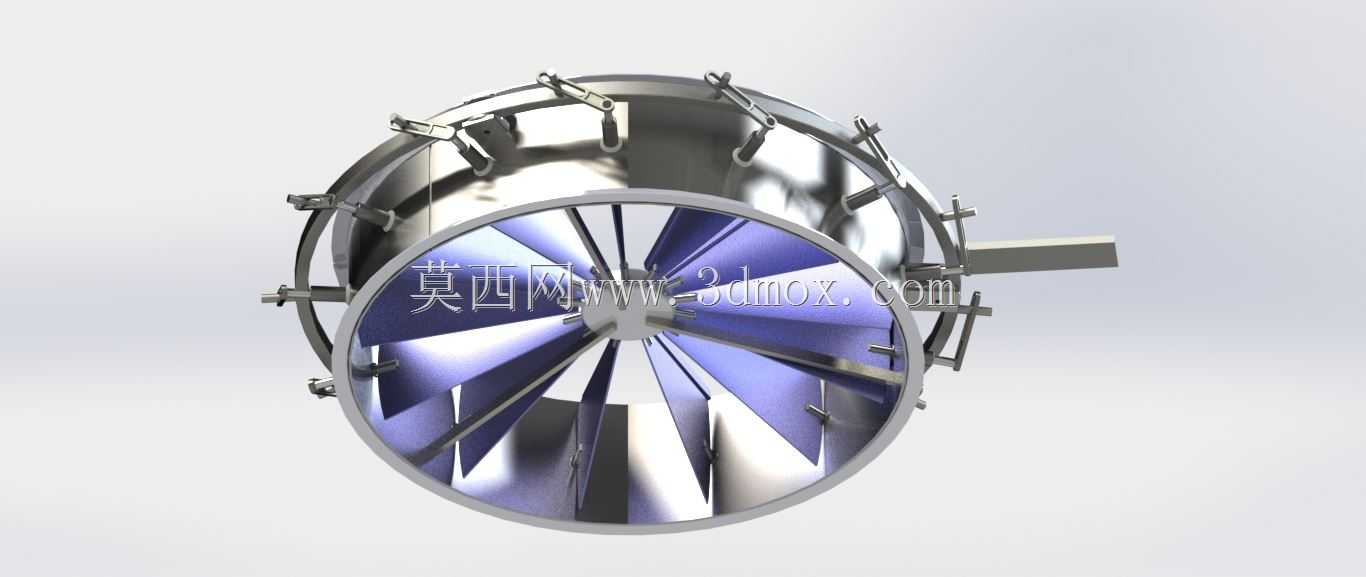

从功能特性来看，这款风门采用多叶片径向花瓣式调节结构，周向均匀布置的多片调节叶片同步联动，转动调节手柄时，所有叶片会绕自身固定转轴同步偏转，从完全闭合到完全开启的过程中，通流截面呈中心对称式均匀变化，调节过程中气流分布均匀，不会产生偏流、涡流等扰动风机入口流场的问题，能有效降低调节过程中的气流阻力与气动噪声，相比传统单叶挡板式风门，调节线性度更好，气流扰动更小，风机运行工况更平稳。叶片边缘做了贴合密封设计，完全闭合时漏风率低，能有效阻断气流通路。

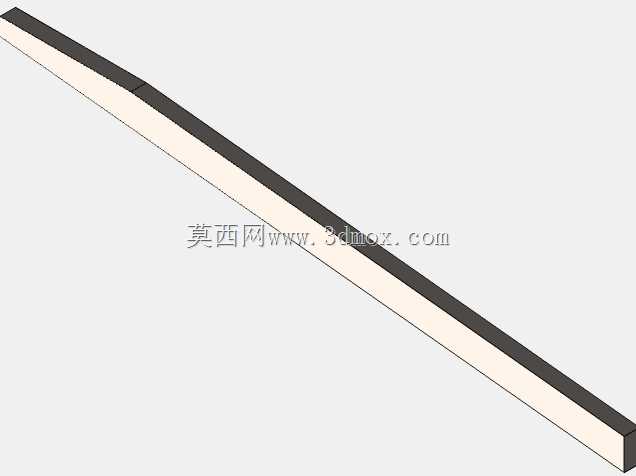

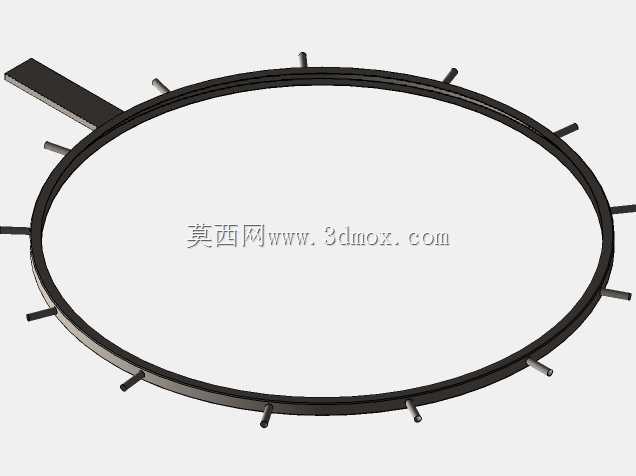

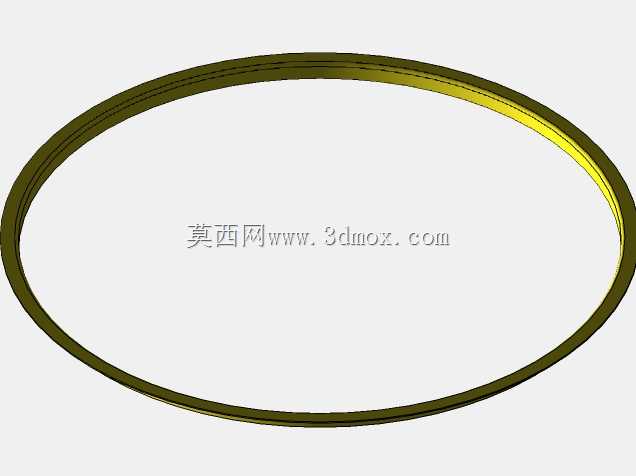

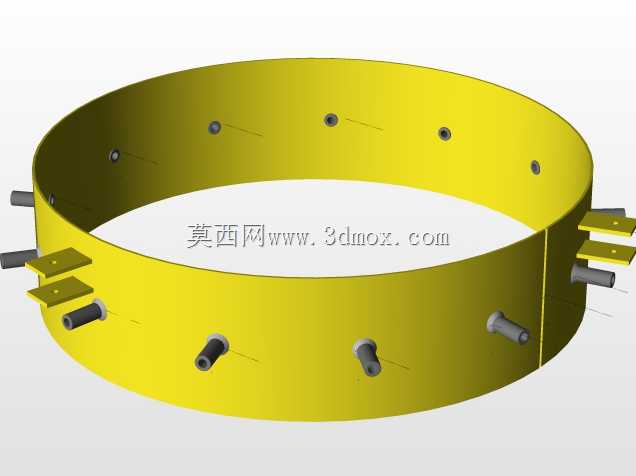

设计思路上，整体采用圆形法兰对接结构，完全匹配离心风机入口的标准法兰安装尺寸，外圈设置多组快装卡扣结构，安装时无需复杂的焊接或打孔工序，直接与风机入口法兰对位后扣合卡扣即可完成固定，安装维护便捷。叶片采用薄型圆弧流线型设计，顺着气流来流方向做了导圆处理，全开状态下气流直通阻力极低，不会额外增加风机的入口阻力损失，保证风机运行效率。调节手柄延伸至风门外侧，操作位置开阔，操作人员在设备侧面即可轻松完成开度调节，无需探入设备内部，操作安全性高。

安装边界方面，整体为同轴圆形结构，轴向厚度紧凑，不会额外占用过多的入口管线安装空间，适配不同口径的标准离心风机入口尺寸，安装时仅需保证风门与风机入口法兰同轴度偏差在允许范围内，即可保证叶片转动无卡滞，调节顺畅。整体结构受力均匀，运行过程中无额外振动，可适配中低压离心风机的常规工作风压工况，长期运行无结构变形、叶片卡涩问题，能稳定满足通风系统的风量调节需求，帮助系统实现按需送风，降低风机非必要工况下的能耗，提升整个通风系统的运行经济性与调控灵活性。
