20英寸精密气举分度回转工作台结构

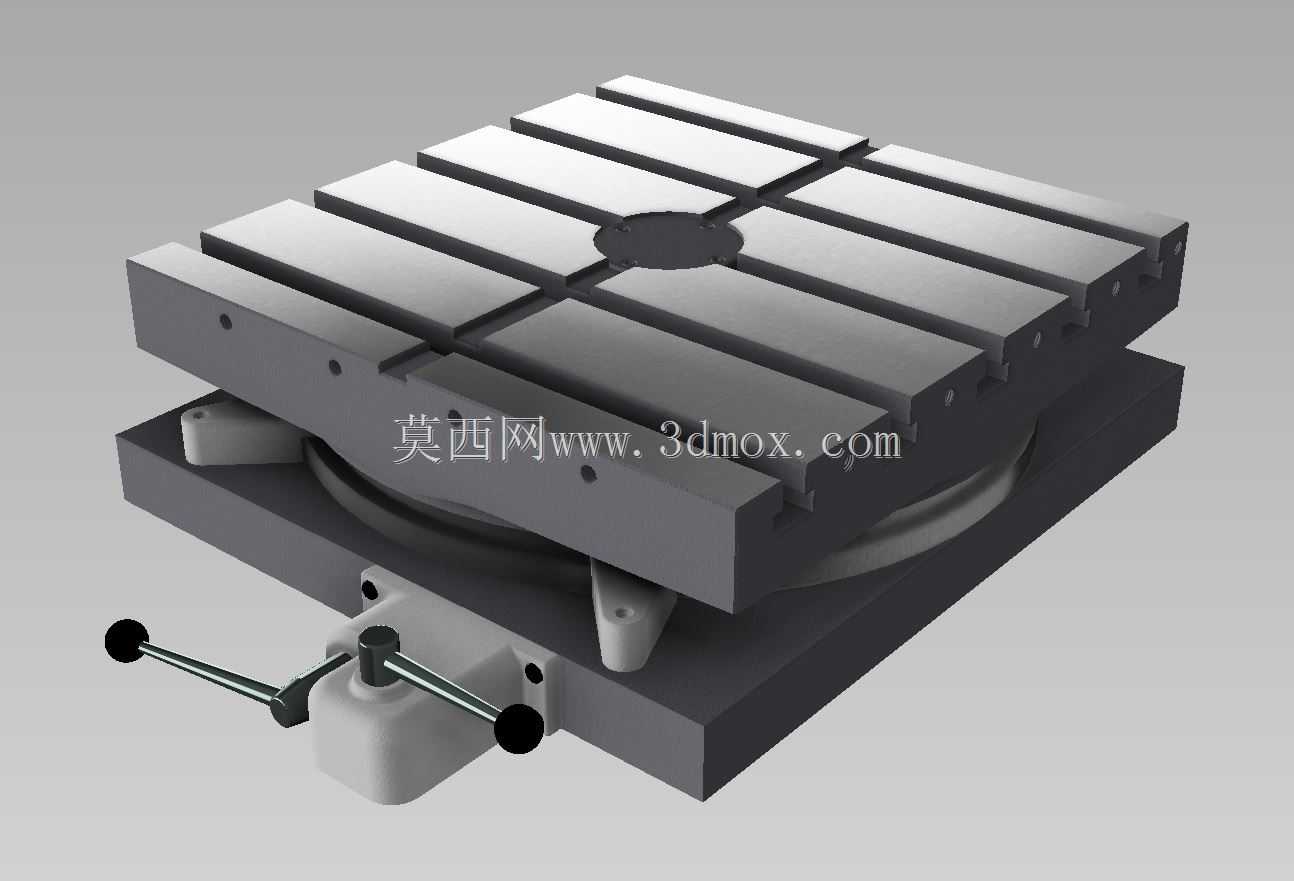

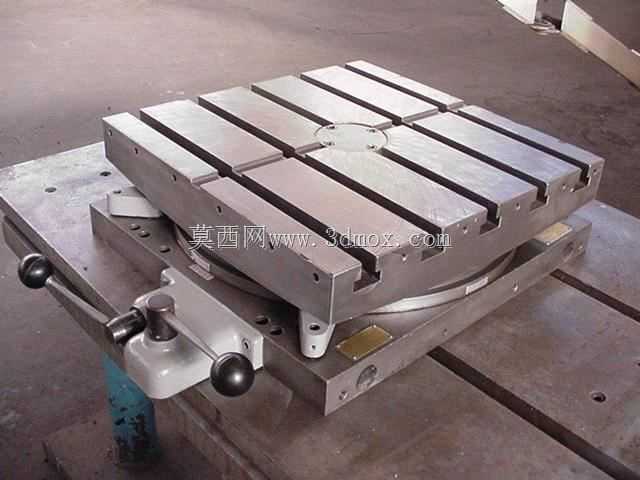

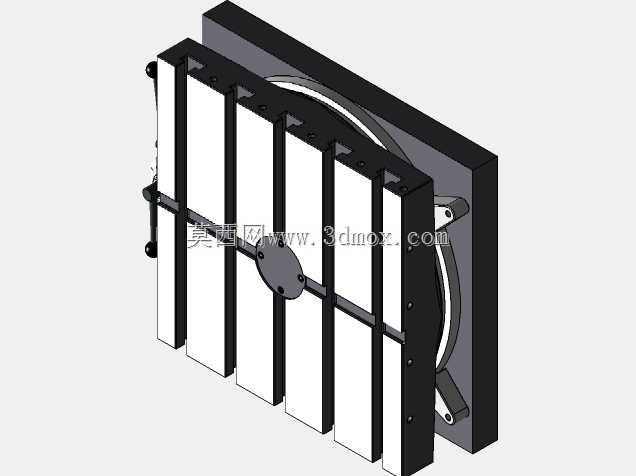

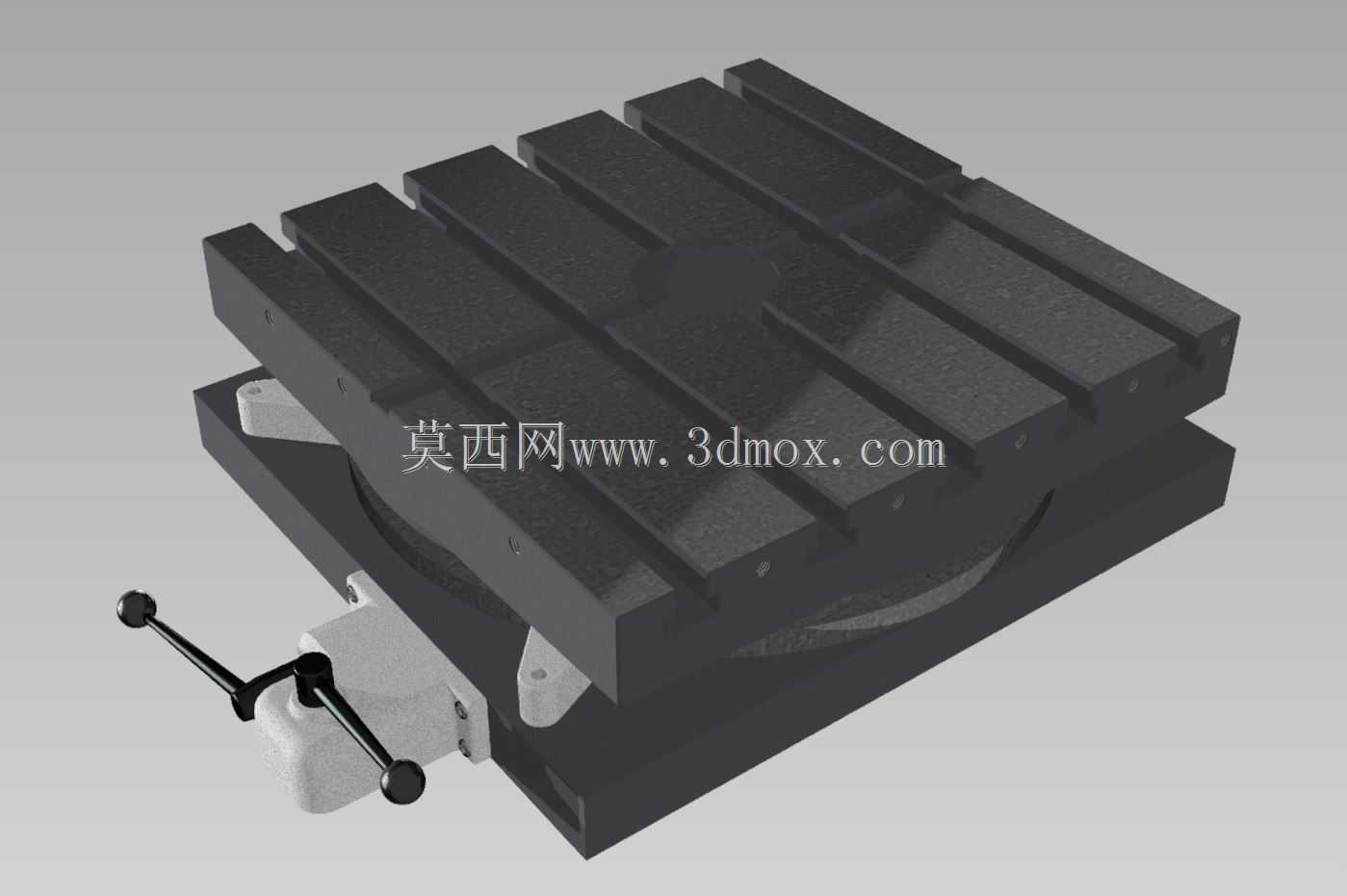

这款20英寸规格的气举分度回转工作台，是面向精密机加工场景打造的核心工装附件，主要适配立式铣床、坐标镗床、加工中心等通用金切设备，可在单批次装夹工序内完成多面、多角度的孔系、槽系及轮廓加工，大幅减少工件重复装夹带来的定位误差，在模具模架加工、精密液压阀块加工、多面体零件批量生产场景中应用广泛。从实际加工用途来看，该工作台可实现工件的圆周角度分度定位，配合机床主轴的进给动作，完成不同角度位置的钻、铣、镗、铰等加工工序，气举结构的设计可大幅降低回转操作的阻尼，操作人员无需借助额外辅助工具即可轻松转动重型工件，有效降低大负载工况下的操作劳动强度。功能特性层面，该工作台配置4个平行三通槽结构，可配合标准T型螺栓快速装夹不同外形的工件，适配范围覆盖方形、圆形及异形多面体零件；锁紧机构采用4-90度锁紧螺栓布局，可在任意分度位置实现刚性锁紧，避免加工过程中工作台出现位移窜动，保障加工精度稳定性；刻度盘采用360度全周刻度设计，最小刻度增量为1度，可满足常规分度加工的读数需求，配合外置的角度校准量具可实现更高精度的分度定位。设计思路上，该工作台采用双层结构布局，上层为带标准T型槽的工件装夹平台，下层为带安装固定孔的底座，中间集成气举浮升机构与回转支撑结构，气举模块通入压缩空气后可将上层平台均匀浮起，消除回转面的滑动摩擦，转动顺畅无卡滞，断气后平台自动回落与底座贴合，配合锁紧螺栓实现刚性固定；操作端设置在工作台侧方，集成气路控制手柄与锁紧操作手柄，操作人员无需移动位置即可完成浮升、回转、锁紧的全流程操作，符合人机工程学设计要求。安装边界与尺寸参数方面，工作台装夹面为20英寸见方的标准平台，配套20×22英寸规格的工作台底板，可直接适配多数常规尺寸机床的工作台面安装，安装时可通过底板预留的螺栓孔与机床T型槽配合固定，无需额外制作过渡连接盘；工作台总高度为6-3/4英寸，安装后不会过多占用机床的Z轴行程空间，可保障机床原有加工行程的利用率；整体结构可承载最大3000磅重量的工件，约900磅重量的回转组件转动灵活，可满足绝大多数中小型精密零件的加工装夹需求，气路接口采用通用标准规格，可直接对接车间常规压缩空气管路，无需额外配置专用气源处理组件。
