多规格ER夹头锁紧扳手结构设计

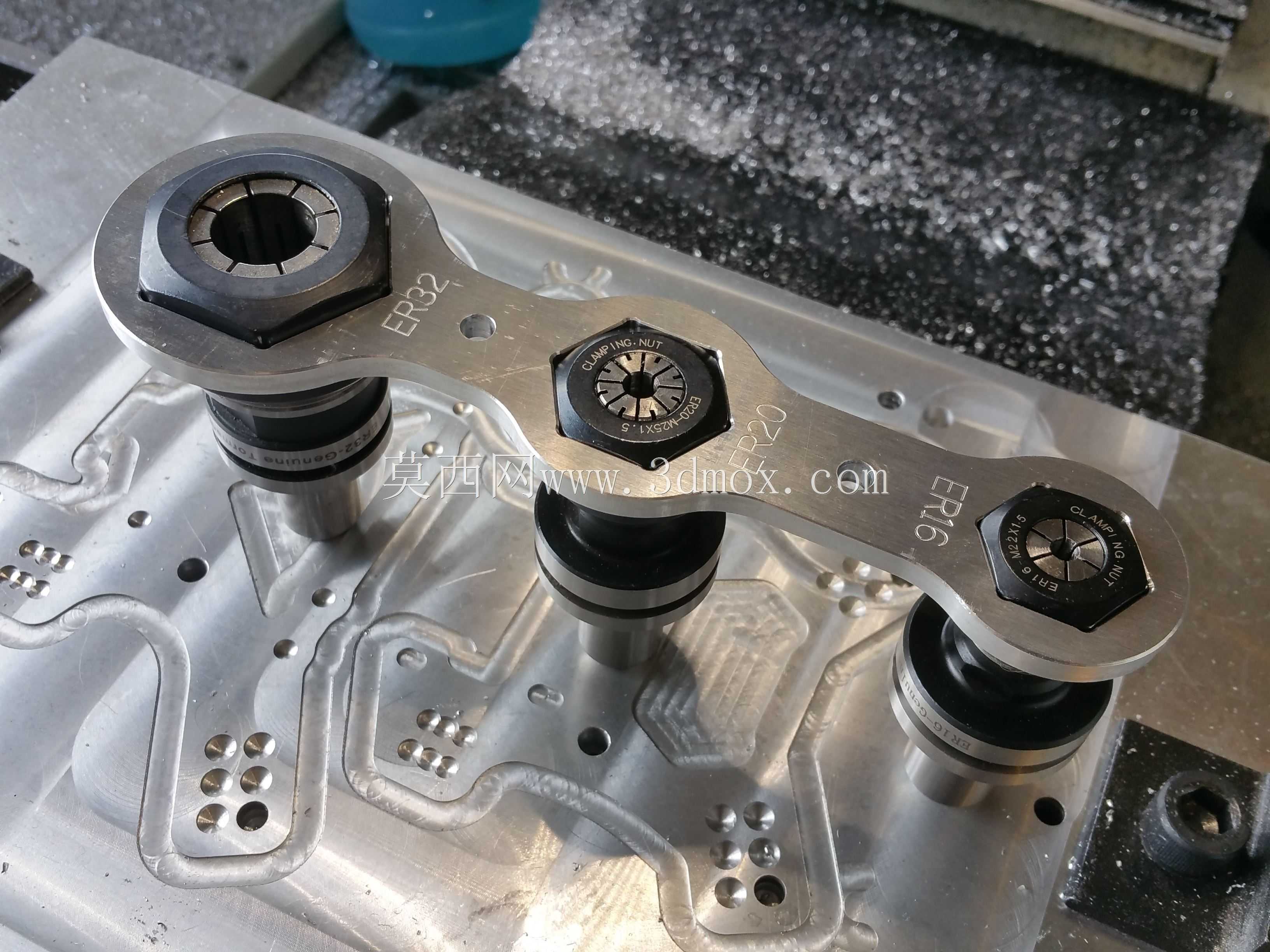

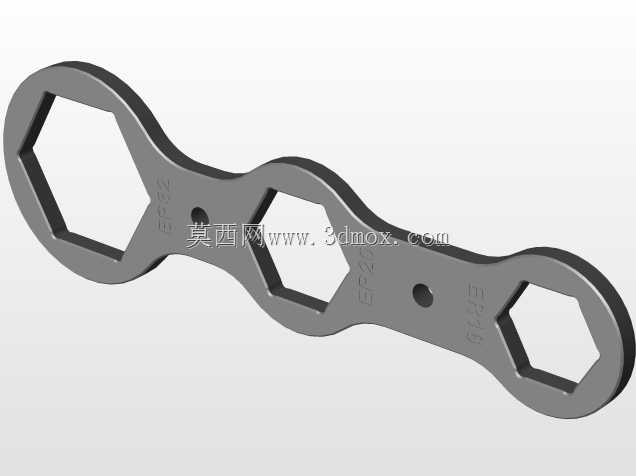

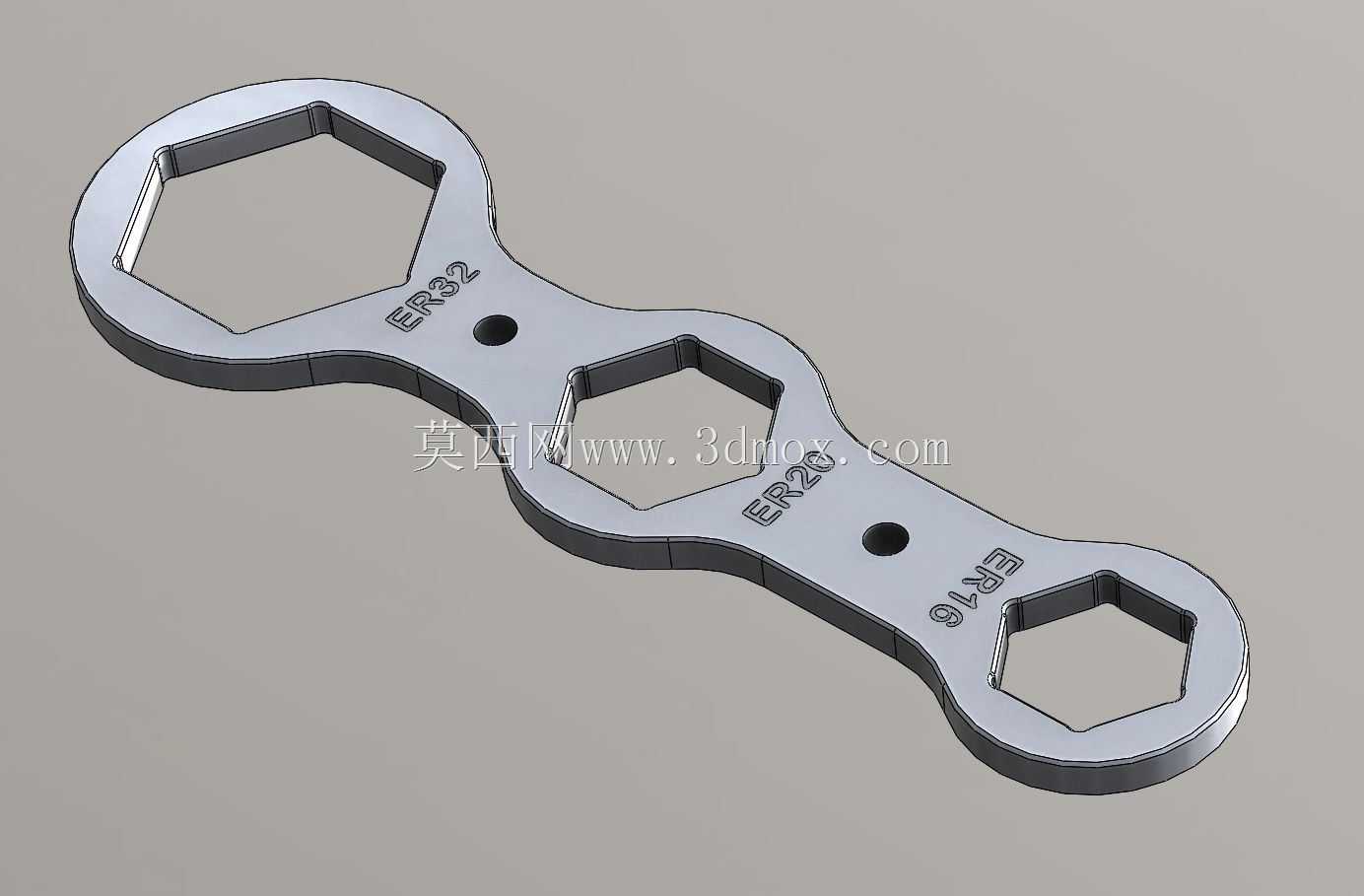

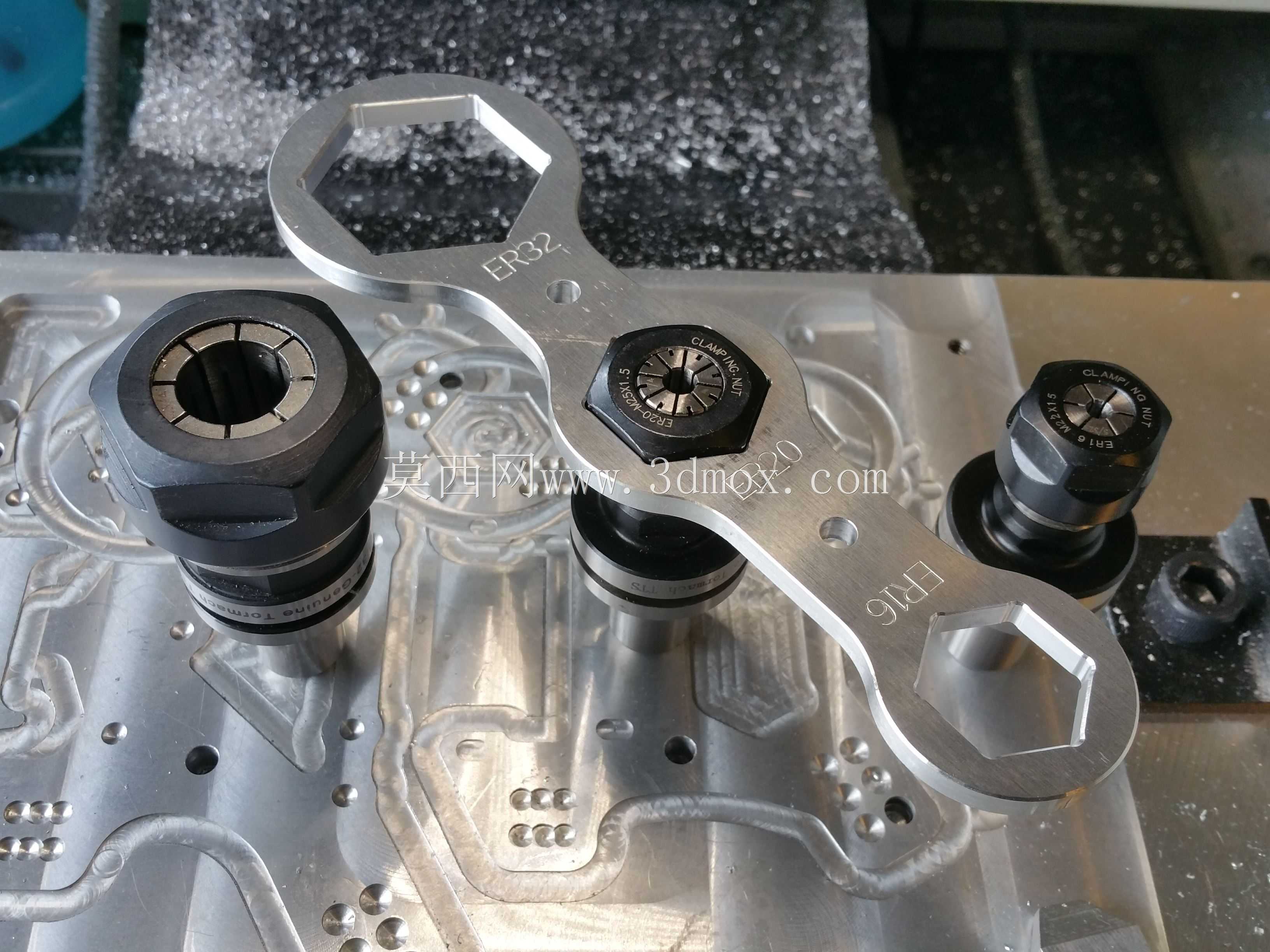

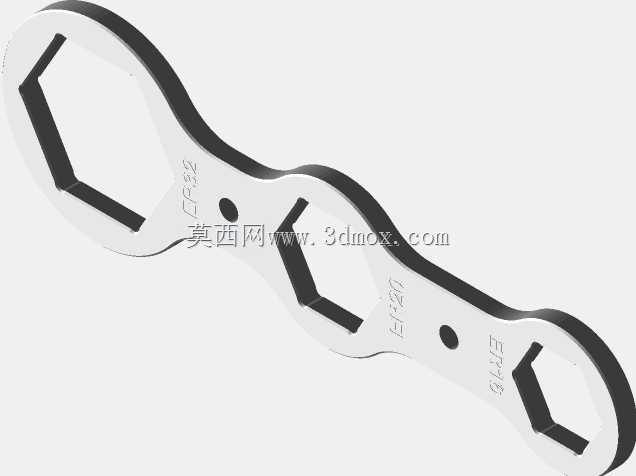

这款多规格ER扳手是面向数控加工场景打造的专用手动锁紧工具，主要服务于加工中心、数控铣床、雕刻机等配备ER弹性夹头刀柄的设备，用于装拆刀具时锁紧或松开ER夹头螺母，是机加工车间操作工人的必备随身工具。在实际生产场景中，ER刀柄是数控加工领域应用最广泛的刀具夹持方案，不同规格的ER夹头对应不同的刀具夹持范围，以往操作人员需要配备多把对应规格的单头扳手，不仅工具管理成本高，作业时来回更换扳手也会增加辅助工时，这款一体式三头ER扳手的设计，正是针对这一实际作业痛点，将三种常用规格的ER螺母卡口整合在同一把扳手上，大幅提升换刀作业的便捷性。扳手整体采用扁平长条形的一体化结构设计，三个六角卡口分别对应三种常用ER夹头规格，从大端到小端依次适配ER32、ER20、ER16三种主流ER螺母，对应的适配尺寸分别为44mm、30mm、25mm，覆盖了绝大多数中小型数控加工场景的ER刀柄使用需求，操作人员无需额外携带多把扳手，单把工具即可完成常规规格ER刀柄的锁紧与松开操作。扳手主体选用高强度板材加工成型，整体厚度均匀，卡口部位采用与ER螺母外六角精准匹配的正六边形内孔设计，配合间隙控制在合理公差范围内，作业时能够与螺母完全贴合，避免打滑损伤螺母棱角，同时扳手表面做了倒角去毛刺处理，握持边缘光滑无锐边，长时间操作不易划伤手部。扳手中段设置的两个定位小孔，既可以作为工具悬挂收纳的挂孔，方便车间现场的工具定置管理，也能够在扳手受力变形时辅助定位校正，延长工具使用寿命。扳手表面刻印清晰的规格标识，操作人员在作业时可以快速识别对应卡口，无需反复比对规格，进一步缩短换刀辅助时间。在实际使用过程中，这款扳手的力臂长度经过合理测算，既保证了锁紧ER螺母时能够提供足够的扭矩，确保夹头对刀具的夹持力满足加工要求，避免加工过程中出现刀具打滑、窜动的问题，又不会因为力臂过长导致锁紧力矩过大损坏夹头或螺母，同时整体重量轻便，操作人员随身携带无负担。扳手的整体外形无突出结构，能够适应机床操作空间狭窄的场景，在刀库附近、工作台旁等狭小空间内也可以灵活操作，不会与机床周边部件发生干涉。材质选用上兼顾了工具的强度与韧性，能够承受频繁锁紧操作带来的交变应力，不易出现卡口开裂、扳手变形等问题，长期使用依然能够保持卡口的精度，可靠适配对应规格的ER螺母，为数控加工的刀具装夹环节提供稳定、高效的工具支持，减少换刀环节的辅助时间消耗，提升车间整体加工效率。
