三爪式轴承拆卸专用拉拔工具结构

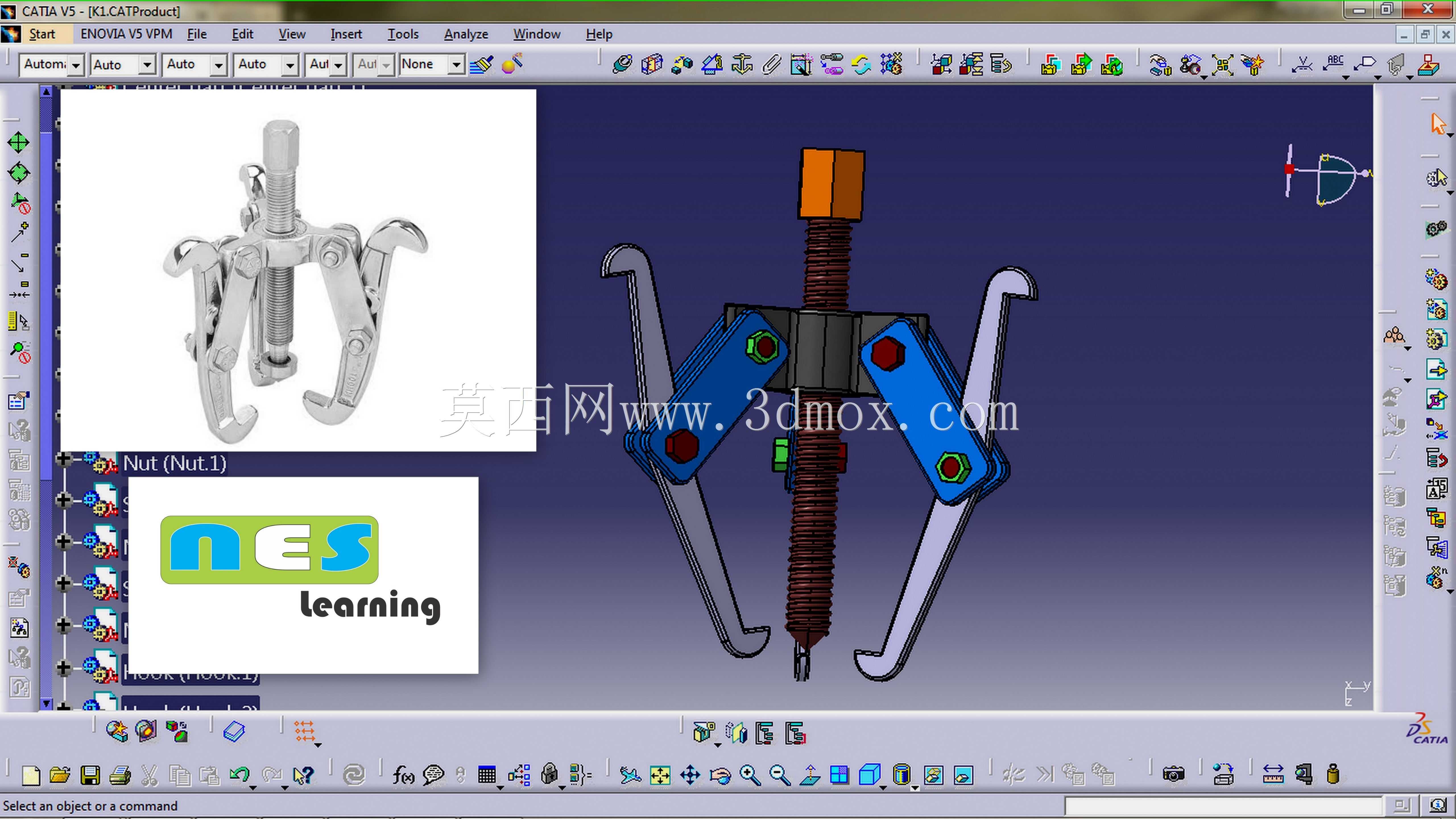

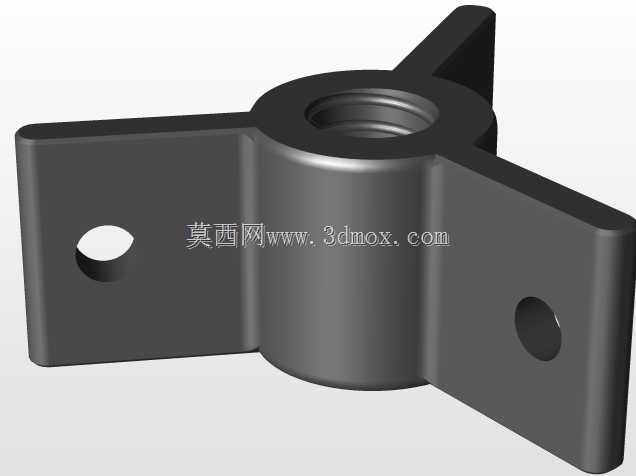

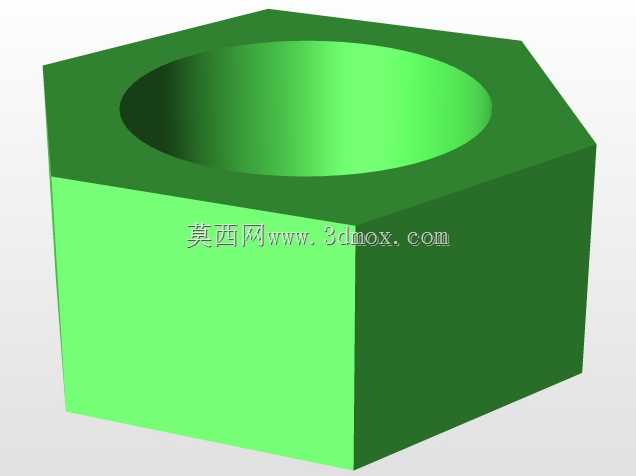

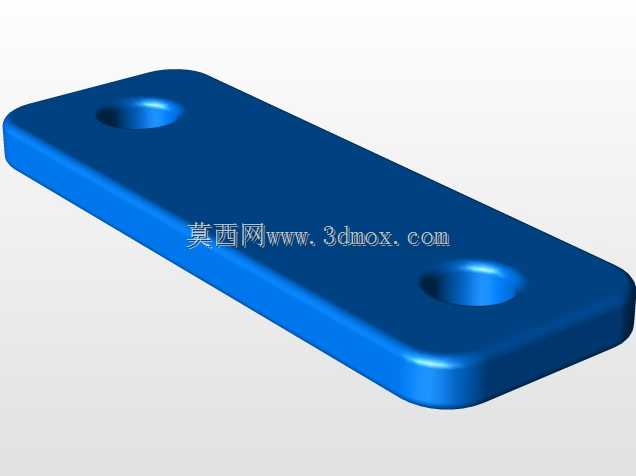

在工业设备运维、机械装配维修、机电检修等场景中，轴承作为支撑旋转轴的核心通用零部件，其拆卸作业一直是维修环节的高频痛点：过盈配合安装的轴承若采用敲击、撬别等粗暴方式拆卸，极易损伤轴承滚道、轴颈表面甚至配套的安装基座，不仅会造成零部件报废，还可能埋下设备运行的安全隐患，而这款三爪式轴承拉拔器，正是针对这类过盈配合轴承拆卸需求设计的专用手动工具。该拉拔器采用经典的三爪联动结构，核心受力部件为中央的梯形传动螺杆，螺杆顶端设置有适配标准扳手的方头受力端，作业时将三个拉爪均匀勾住轴承的外圈端面，确保三个爪的受力点处于同一圆周平面，避免偏载，随后转动中央螺杆，螺杆顶端顶住待拆轴承对应的轴端中心，随着螺杆的旋进，三个拉爪会同步产生轴向的拉拔力，平稳将轴承从轴颈上拉出，全程受力沿轴的中心轴线方向，不会对轴和轴承产生径向的撬别力，能最大程度保护被拆卸的零部件不受损伤。从设计思路来看，这款拉拔器充分考虑了不同规格轴承的适配性，三个拉爪通过铰接结构与中心滑套连接，可根据待拆轴承的外径大小调整张开角度，适配一定尺寸范围内的深沟球轴承、圆锥滚子轴承等常见安装形式的轴承拆卸，同时拉爪的钩头做了加厚与防滑倒角处理，拉拔作业时不会出现滑脱、崩飞的安全问题，中央螺杆采用大螺距梯形螺纹设计，相比普通三角螺纹具备更强的承重能力与传动效率，施加较小的扳手扭矩就能产生数吨级的拉拔力，满足常规工业场景下中小型轴承的拆卸需求。在外形尺寸与安装边界上，该拉拔器收拢状态下整体外径较小，可伸入部分狭窄的设备腔体内部作业，拉爪的有效拉拔行程覆盖常规中小型轴承的安装配合长度，作业时无需额外搭配垫块等辅助工装，仅需搭配对应规格的呆扳手或棘轮扳手即可完成操作，整体结构没有易损的复杂零件，日常维护仅需定期在螺纹部位涂抹润滑脂即可长期使用。除了轴承拆卸之外，该工具还可适配皮带轮、联轴器等带轮毂的过盈配合零部件拆卸，是机修班组、设备运维岗位必备的通用维修工具，其对称式的三爪受力结构相比两爪拉马具备更好的受力稳定性，不易出现偏载滑脱的问题，在面对锈蚀较严重、配合过盈量较大的轴承拆卸场景时，作业可靠性更有保障。
