弹簧压紧式搭扣拉锁工业结构设计

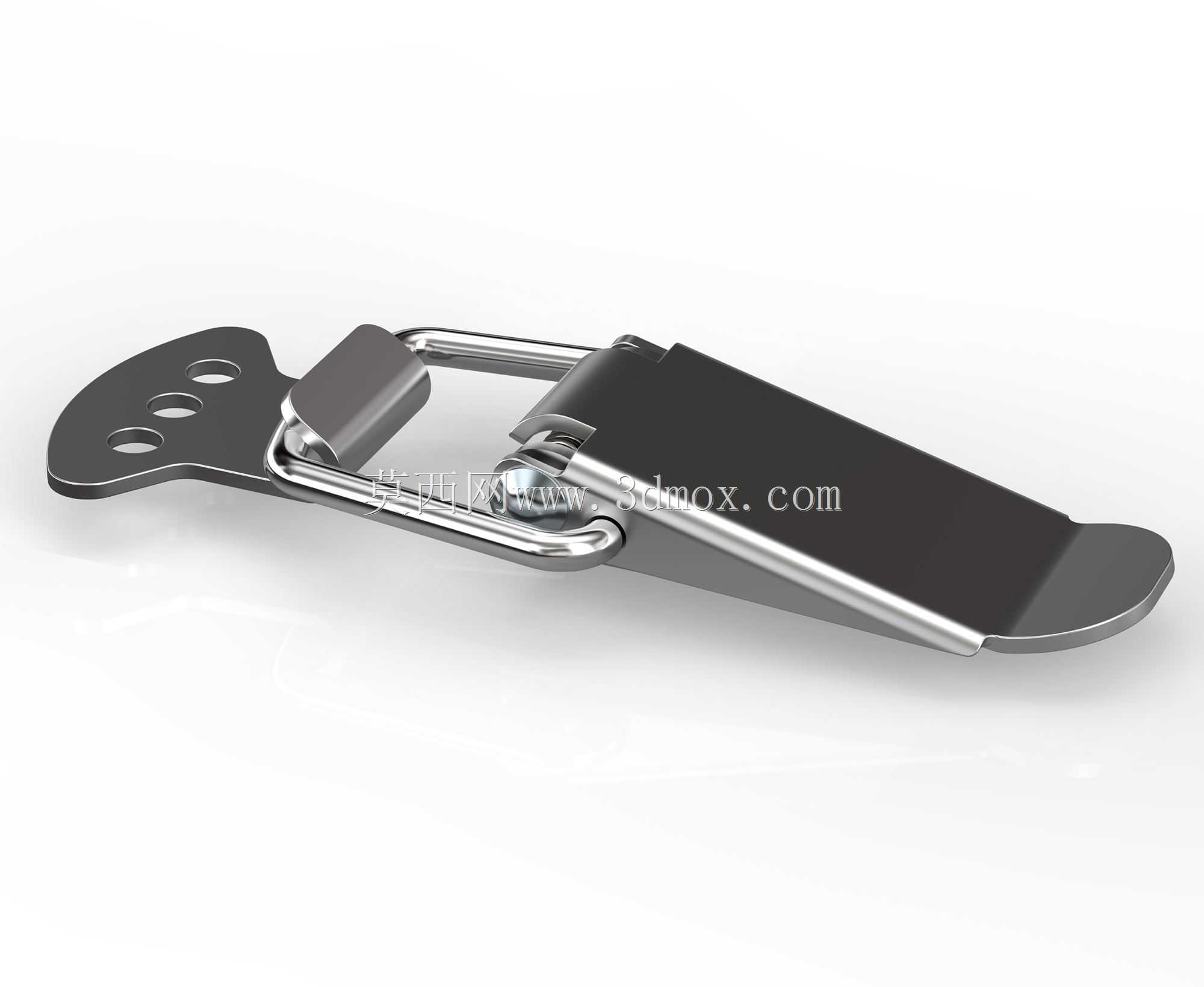

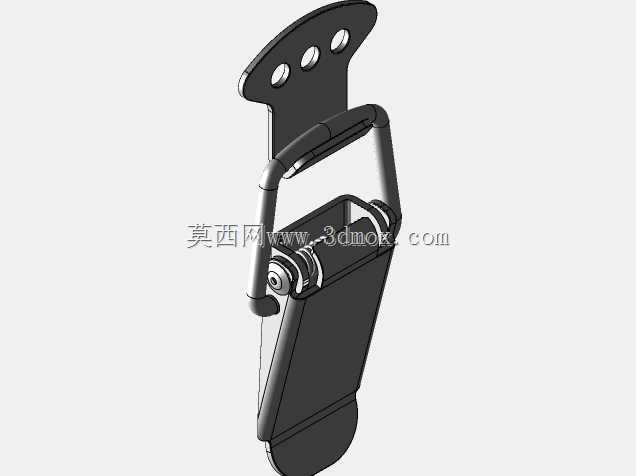

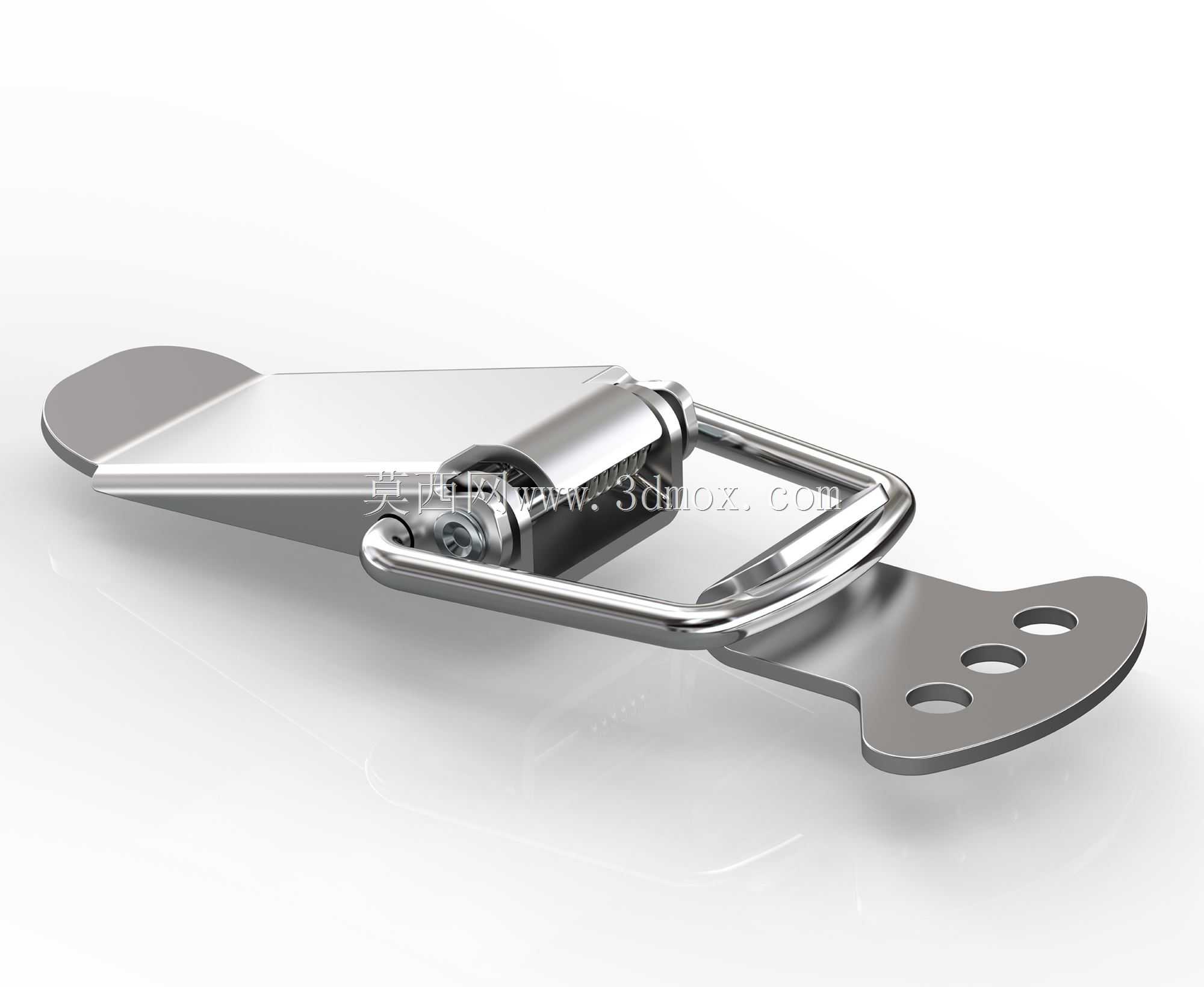

这款弹簧压紧式搭扣拉锁，是工业领域应用十分广泛的快开式紧固连接件，在各类需要频繁开合、同时要求闭合后具备可靠压紧力的场景中承担核心连接锁固作用。从实际应用场景来看，这类拉锁常被用在工业设备的检修舱门、物流周转箱体的侧盖、特种车辆的工具箱舱门、户外机柜的密封门板、小型机电设备的外罩壳体上，也可适配需要快速拆装的工装夹具盖板、过滤设备的检修端盖，相比传统螺栓紧固的方式，它不需要额外工具就能完成开合操作，能大幅降低日常运维、物料存取过程中的操作耗时，提升作业效率。从功能特性来看，这款拉锁依靠内置的弹簧结构提供持续的张紧压紧力，当搭扣处于锁止状态时，弹簧的预紧力会持续作用在锁合结构上，抵消设备运行过程中产生的振动、轻微形变带来的间隙，避免锁扣因为颠簸、振动出现意外松脱的情况，同时搭扣的杠杆式锁合结构，能让操作人员用较小的按压力就可以克服弹簧预紧力完成锁止，开启时只需要扳动拉扣部分就能解锁，操作手感顺畅，不会出现卡滞费力的问题。从设计思路来看，这款拉锁采用了分体式的结构布局，一端是带三个安装孔的固定基座，用来通过铆钉或者螺栓固定在箱体的固定侧，基座上设计了圆滑过渡的铰接结构，连接金属弯制的锁环，锁环采用圆钢冷弯成型，表面做了抛光镀铬处理，既保证了结构强度，也能减少和锁钩部分的摩擦损耗；另一端是带弹簧压紧结构的活动锁座，固定在门板或者箱盖的活动侧，锁座上的压片采用了弯折成型的金属板材，边缘做了卷边钝化处理，避免操作时划伤操作人员的手部，弹簧被完全包裹在锁座的内部结构中，不会直接暴露在外部环境中，能减少灰尘、水汽对弹簧的侵蚀，延长整体的使用寿命。从外形尺寸与安装边界来看，固定基座的三个安装孔呈三角排布，孔位间距经过优化，能适配市面上多数常规厚度的金属板材、工程塑料板材的安装需求，安装时只需要在对应的固定面按照孔位开好对应的安装孔，不需要做复杂的沉台或者开槽加工，降低了配套加工的难度；锁合状态下整体的凸起高度控制在较低的范围，不会在设备外表面形成突兀的突出结构，避免搬运、移动过程中勾挂外部物件，活动端的锁座在解锁状态下的扳动角度经过合理限位，不会因为过度扳动导致弹簧出现塑性变形，同时锁环的长度预留了一定的调节余量，可以适配不同厚度的密封胶条场景，当门板上粘贴有不同压缩量的密封泡棉时，依然可以通过锁环的适配范围保证可靠的压紧密封效果，不会出现锁合过松漏缝、或者锁合过紧无法扣合的问题。整体结构没有多余的冗余设计，所有的弯折、铰接位置都做了应力分散处理，在频繁开合的使用场景下，也不会出现应力集中导致的金属断裂问题，金属部件的表面处理兼顾了防锈性能和外观质感，既能在室内干燥环境下长期使用，也能适应户外有一定湿度、粉尘的常规工业环境。
