蜗轮蜗杆减速箱装配结构三维设计

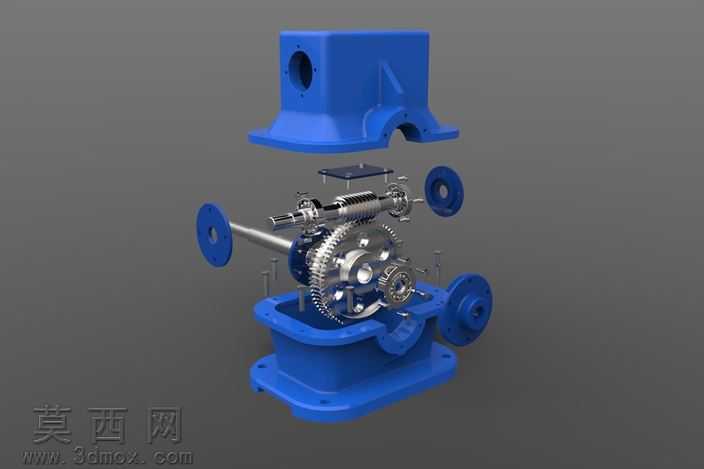

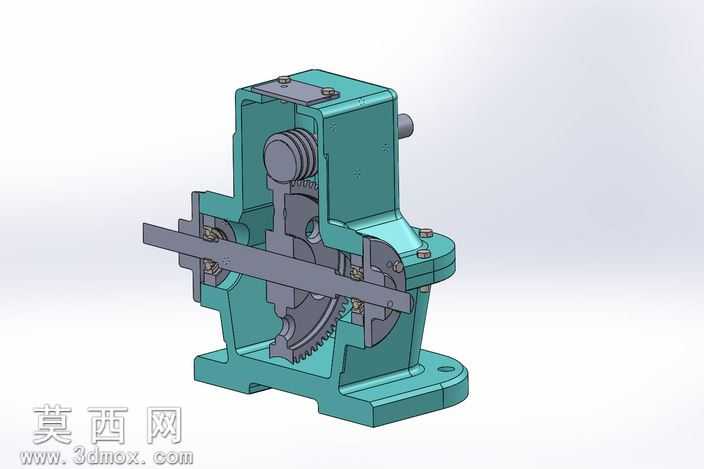

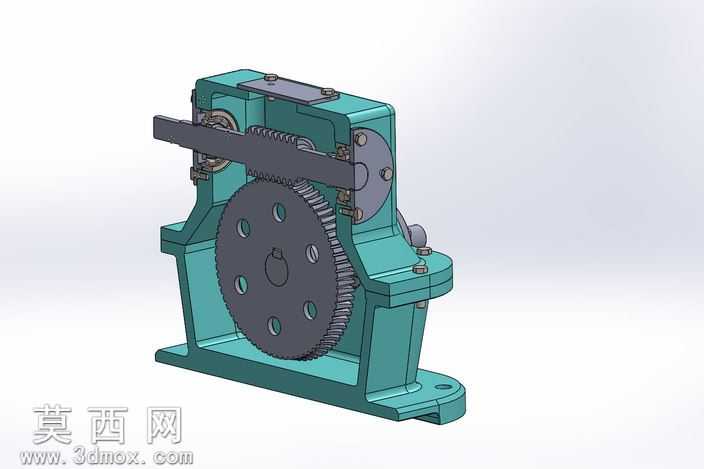

本作品为蜗轮蜗杆传动减速箱体的三维装配设计，整体采用爆炸视图形式呈现，清晰展现了减速箱从外到内的全部组成结构与装配层级关系。建模过程中首先完成上下分体式铸造箱体的结构搭建，箱体采用蓝色工程塑料质感的材质渲染，还原了铸造箱体的圆角过渡、安装凸台、轴孔预留、连接法兰等细节特征，上下箱体的结合面、螺栓安装孔位均做了精准的对位设计，保证装配逻辑符合实际机械加工与装配要求。在传动核心部分，建模者依次完成了蜗杆轴、蜗轮组件、各级传动齿轮、传动轴、轴承、端盖、密封件、连接螺栓等全部零部件的独立建模，每个零件的尺寸配合都遵循机械传动的装配公差逻辑，蜗杆与蜗轮的啮合齿形做了细致的齿廓还原，齿轮的齿距、齿厚参数匹配传动比设计要求，轴类零件的轴肩定位、键槽结构、轴承安装位都做了符合机械设计规范的细节处理，端盖的密封槽、连接孔也与箱体轴孔位置一一对应。渲染阶段采用了均匀的工业展示打光方案，不同材质做了明确区分：金属传动件采用银灰色金属质感材质，还原机加工金属零件的表面光泽，箱体采用哑光蓝色工程材质，密封件、垫片等采用深色橡胶质感材质，通过材质差异清晰区分不同功能的零部件。爆炸视图的拆分距离经过合理调整，既完整展示了每个零件的独立形态，又清晰呈现了零件之间的装配顺序与位置关系，能够直观体现减速箱的动力传递路径：动力从输入侧的蜗杆轴接入，通过蜗杆蜗轮啮合实现一级大减速比传动，再经过内部齿轮组的二级传动，最终从输出轴端输出扭矩。整个设计为课程实践类项目，未依托特定工程计算参数，重点还原了蜗轮蜗杆减速箱的典型结构组成与装配逻辑，可用于机械原理教学、结构认知参考以及相关传动机构的设计参考，完整展现了减速箱从箱体到内部传动件、紧固件、密封件的全部结构细节，建模逻辑清晰，装配层级明确，渲染效果直观，能够清晰传递蜗轮蜗杆减速机构的结构组成与工作原理。
