可调式液压阻尼减震器结构三维设计

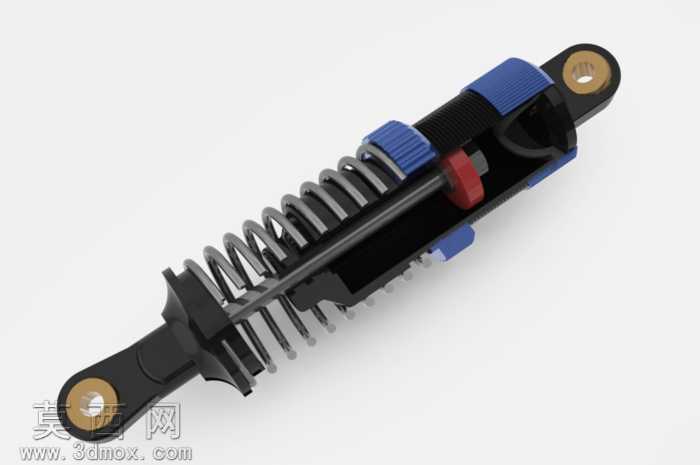

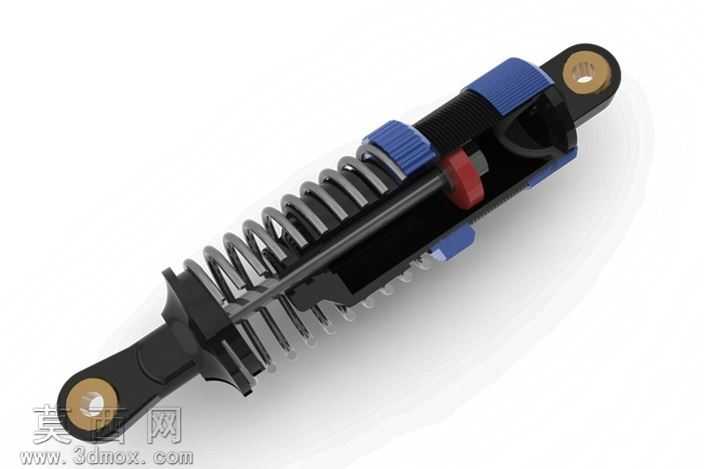

本作品为可调式液压阻尼减震器的三维建模设计，建模过程中严格遵循机械减震部件的实际工程比例，先通过草图绘制完成各核心部件的轮廓约束，依次构建两端带衬套的安装吊耳、外置螺旋复位弹簧、阻尼缸筒体、多级阻尼调节旋钮、油路控制阀块、活塞杆等独立零件，再按照实际装配逻辑完成组件配合，对吊耳铰接孔、弹簧定位台阶、调节旋钮的卡位结构、阻尼油路的连通腔体都做了精准的尺寸约束，保证各部件装配无干涉，可直观呈现完整的装配关系。渲染阶段采用写实材质表现方案，两端安装吊耳使用哑光黑色工程塑料搭配金属衬套材质，还原实际产品中吊耳的高强度复合材质特性；外置螺旋弹簧赋予银灰色金属弹簧钢材质，添加细微的表面拉丝纹理与金属反光效果，凸显弹簧的弹性构件属性；阻尼缸筒体采用半剖展示结构，缸壁使用亮黑色硬质金属材质，内部活塞杆做抛光镀铬金属质感处理，调节旋钮分别使用蓝色防滑塑料与红色标识塑料材质，通过色彩区分不同功能的调节部件，半剖区域清晰展示内部阻尼腔、控制阀块、活塞组件的排布结构，让观者可以直观理解减震器的内部构造。设计过程中重点还原了可调阻尼减震器的核心功能结构，外置弹簧承担承载复位作用，缸体内部的液压阻尼回路通过不同旋钮的调节可改变油路通径，从而实现阻尼软硬的多级调整，适配不同工况下的缓冲减震需求；两端的铰接吊耳设计可保证部件安装后可随受力角度灵活摆动，避免安装应力对减震效果的影响。建模时对各部件的细节做了充分还原，包括调节旋钮表面的防滑齿纹、吊耳衬套的铜质金属质感、弹簧两端的并圈磨平结构、缸体外壁的定位卡槽，都按照真实产品的工艺特征进行建模，既保证了模型的外观写实度，也完整呈现了这类液压减震器的结构原理，可作为机械结构教学、减震部件设计参考的三维素材，清晰展示阻尼减震部件从外部安装结构到内部阻尼回路的完整设计逻辑。
