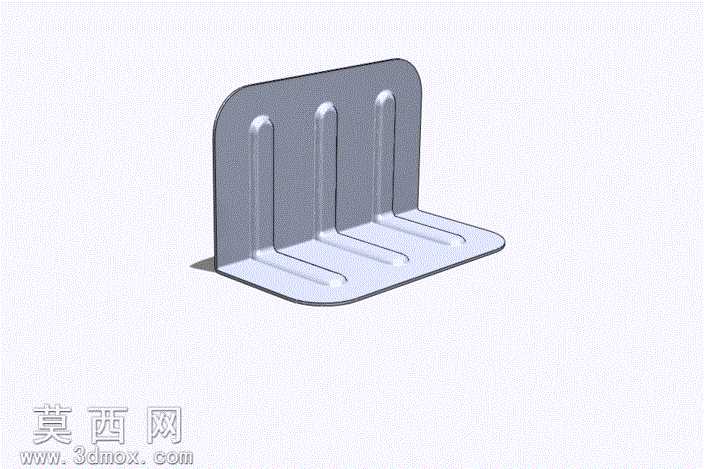

本作品为典型的冲压成型L型钣金支撑构件,建模过程严格遵循钣金加工工艺逻辑开展,首先在三维建模环境中绘制基准草图,确定构件水平安装面与竖直支撑面的整体轮廓尺寸,对两处垂直连接的板件边缘做圆角过渡处理,避免尖锐棱边带来的加工应力集中与安装划伤风险。建模阶段同步规划冲压工艺的成型顺序,首先完成基础平板的外形落料轮廓绘制,预留后续折弯、压筋的工艺余量,随后创建折弯特征,精准设定折弯半径、折弯扣除参数,保证水平安装面与竖直支撑面的垂直公差符合钣金加工的常规精度要求,避免后续展开下料出现尺寸偏差。在竖直支撑板与水平安装板的对应位置,分别创建三道等距分布的长条状加强筋特征,加强筋采用圆弧过渡的凸起结构,建模时精准设定筋的凸起高度、过渡圆角参数,确保压筋成型后不会出现板材拉裂、减薄超标的问题,三道加强筋从竖直板面连续延伸至水平板面,跨越折弯转角区域,能够有效提升构件整体的抗弯折、抗形变能力,在不额外增加板材厚度的前提下大幅提升结构刚性,满足轻量化与结构强度的双重需求。材质配置选用常规冷轧钢板材质,渲染阶段调整金属材质的粗糙度、反射参数,还原冲压钣金件经过表面处理后的哑光金属质感,对加强筋的凸起边缘做细微的光影强化处理,清晰呈现结构的凹凸层次,同时还原板材冲压后细微的表面纹理,让渲染效果贴近真实冲压工件的视觉表现。结构设计上,水平安装面为平直的安装基面,可通过螺栓、焊接等方式与安装基体固定,竖直支撑面用于抵接受力部件,连续贯通的加强筋设计可将竖直面承受的载荷均匀分散到水平安装面,避免转角位置出现应力集中导致的构件变形,整体结构无多余冗余特征,所有折弯、压筋特征均符合常规冲压模具的加工要求,可直接导出展开图用于数控冲压、折弯加工,具备实际生产参考价值。
- 全部评论(0)
- 模板大小 2.5 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,SolidWorks2011,STEP/IGES,其它,
- 软件分类 通用机械零部件
