膨胀式塑料销钉紧固连接件结构设计

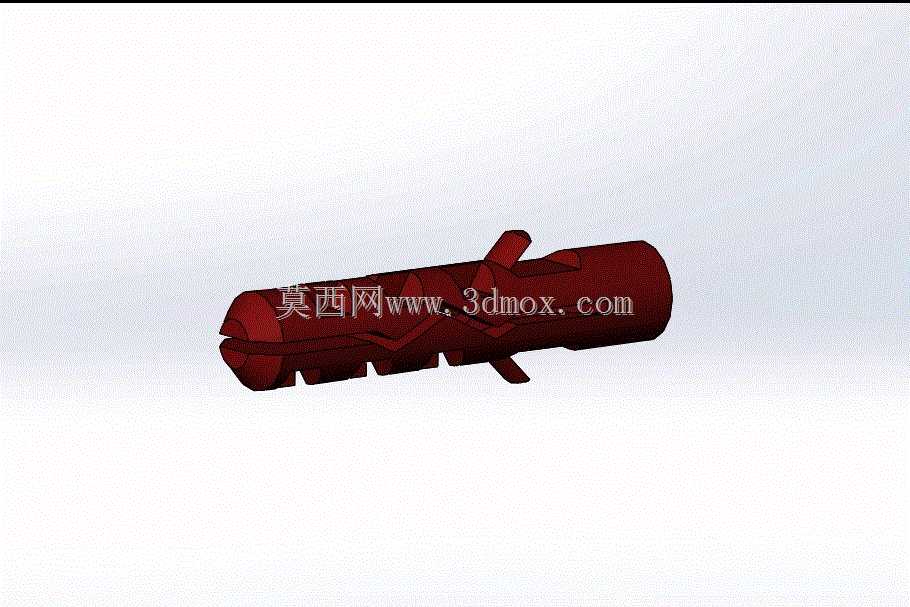

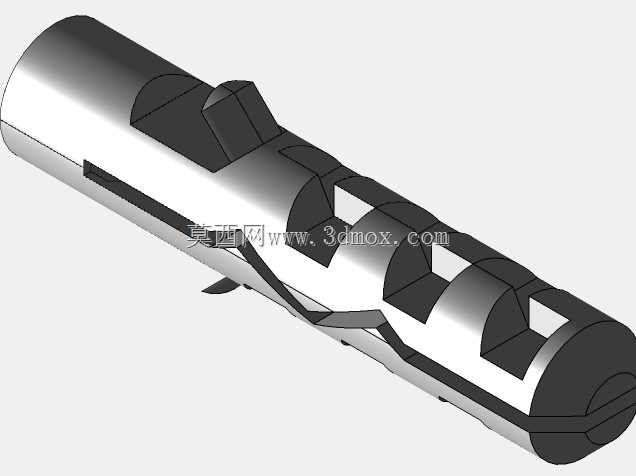

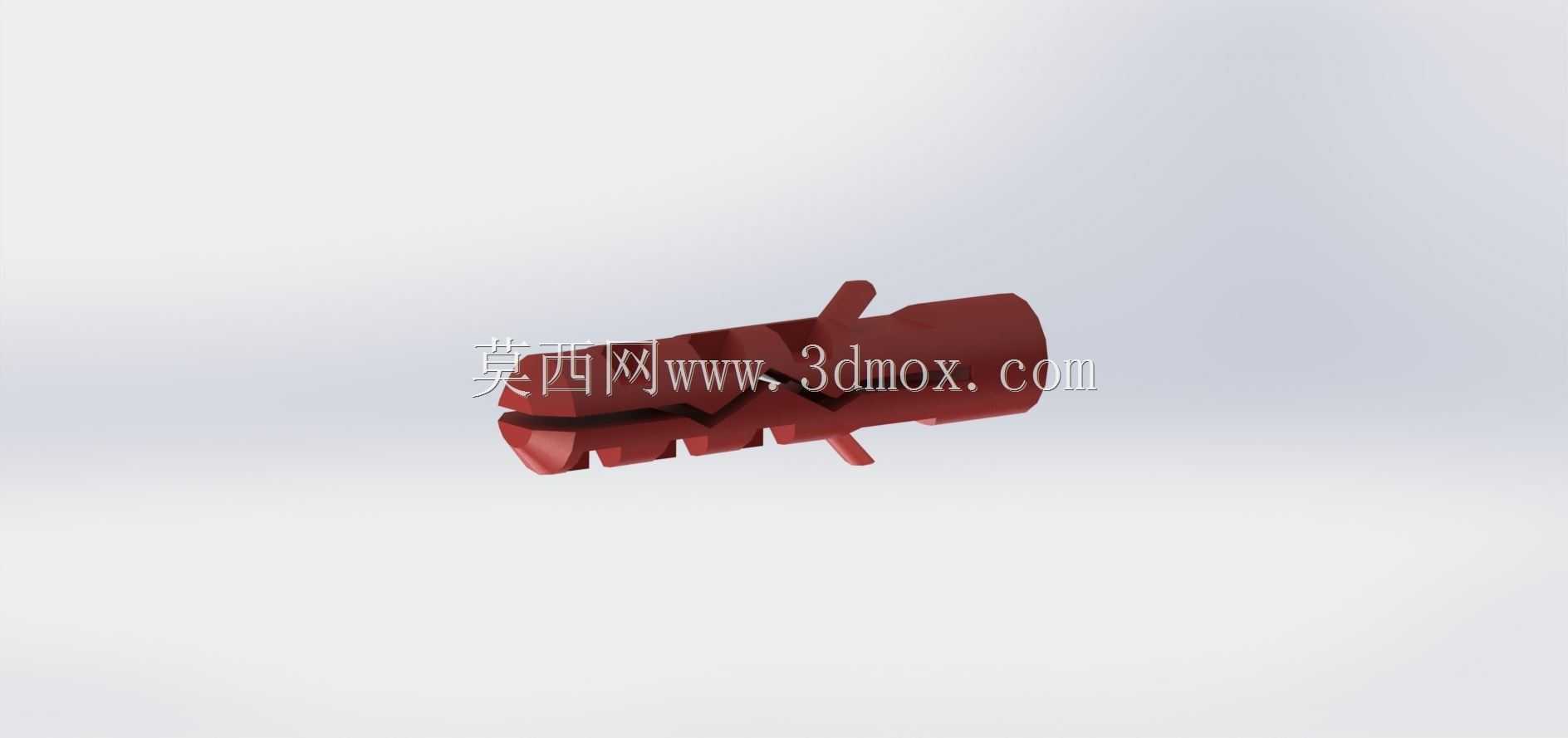

这款塑料销钉是面向轻载紧固场景设计的胀紧式连接构件，广泛应用于家具组装、电器壳体固定、装饰板材安装、低压电气柜内部走线固定、塑料件之间的快速卡接等民用与工业轻装配场景，替代传统金属自攻螺丝在低载荷场景下的使用，能够有效避免金属螺丝反复拆装造成的基材滑牙问题，同时具备绝缘、防锈、重量轻、装配效率高的核心优势。从实际使用场景来看，这类销钉常被用于密度板、刨花板、ABS塑料壳体、亚克力板材等硬度偏低的基材连接，在预制对应尺寸的安装孔后，将销钉敲入孔内即可依靠自身的胀紧结构实现与基材的紧密贴合，部分带侧翼卡爪的款式还可实现单侧盲孔安装，无需在基材背面预留操作空间，大幅降低狭小装配空间内的作业难度。在功能特性设计上，销钉主体采用开槽分体式胀紧结构，销身沿轴向开设多道通槽，端部设计有导向锥面，敲入安装孔时锥面受孔壁挤压会带动开槽的分体瓣向外张开，紧贴安装孔内壁形成径向胀紧力，销身外侧设计的多道环形倒刺与侧翼卡爪，能够在销钉胀开后卡入基材内壁，形成轴向的防脱阻力，避免销钉受轴向拉力时从孔内脱出，相比光滑圆柱销，这种带倒刺的胀紧结构拉脱力可提升三倍以上，完全满足轻载连接的固定需求。设计思路上充分考虑了塑料材质的力学特性，选用具备一定韧性与刚性的工程塑料作为原料，开槽的宽度与瓣体厚度经过反复校核，既保证敲入时瓣体能够顺利向外张开不会发生脆断，又能保证胀开后瓣体对孔壁有足够的压紧力，不会因长期使用出现应力松弛导致连接松动；销身的倒刺角度设计为15度倾角，敲入时倒刺顺着孔壁滑入不会产生过大阻力，受反向拉力时倒刺会垂直卡入基材形成锁止，兼顾装配便捷性与连接可靠性。外形尺寸与安装边界方面，这款销钉适配常规的6毫米直径预制安装孔，销身总长度根据不同安装板厚覆盖15毫米到30毫米的常用区间，安装时要求预制孔的深度比销钉总长度大2毫米以上，避免销钉敲到底部无法完全胀紧，孔壁的粗糙度控制在Ra6.3以内即可保证足够的摩擦力，无需额外做表面处理；销钉头部设计有直径略大于销身的限位凸台，敲入到位后凸台会紧贴基材表面，避免销钉完全没入孔内无法拆卸，部分需要反复拆装的场景还可在凸台处预留拆卸槽，用一字螺丝刀即可撬动销钉完成拆卸，不会对基材造成额外损伤。整体结构没有多余的复杂构件，一体注塑成型即可完成生产，制造成本低廉，适合大批量规模化应用，在各类轻载紧固场景下能够大幅提升装配效率，降低综合连接成本。
