不锈钢圆角合页式门铰链结构设计

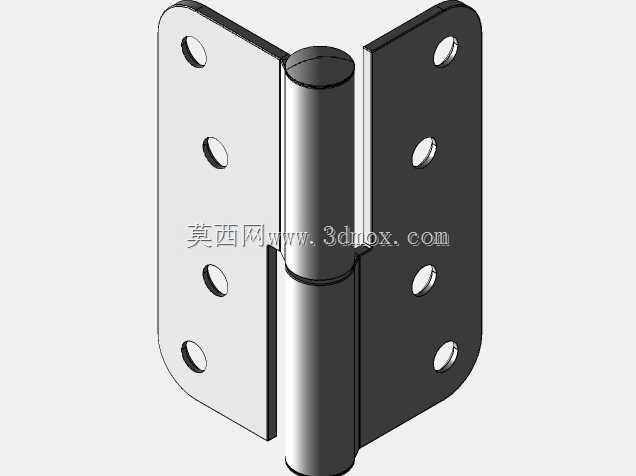

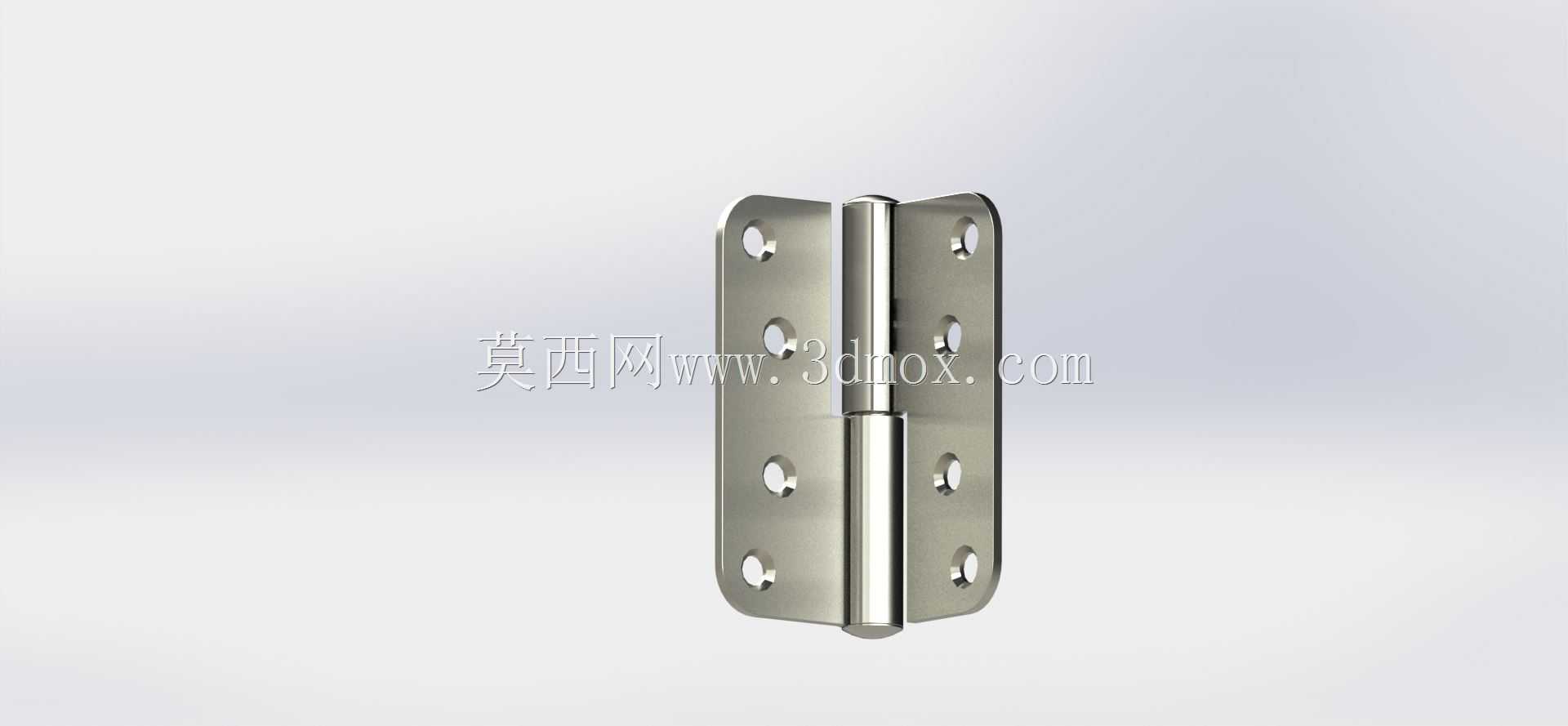

这款门铰链主要应用于室内木质门、铝合金柜门、小型设备检修门等场景的转动连接场景，是实现门扇与门框相对转动、完成开合动作的核心连接部件，日常使用中需要承受门扇的垂直载荷与开合过程中的侧向扭力，同时要保证长期开合过程中无明显松动、异响，维持门扇转动的顺滑度。从功能特性来看，该铰链采用对称双页片搭配中心转轴的经典结构，两个页片分别通过紧固件与门扇、门框固定，中心转轴为可拆卸式的圆柱销轴结构，既可以实现门扇0到180度范围内的顺畅开合，也能在需要拆卸门扇时直接抽出销轴完成分离，无需拧下全部固定螺丝，大幅降低后期门扇维护、更换的便利性。页片上均匀分布的沉头安装孔，能够让固定螺丝安装后头部完全沉入页片平面，不会出现凸起剐蹭门扇或门框的问题，同时多组孔位的排布可以分散门扇的承重载荷，避免单个孔位受力过大出现页片变形、固定件松脱的问题。在设计思路上，这款铰链采用了圆角钝化处理的页片边缘，没有尖锐的直角毛刺，既可以避免安装、使用过程中划伤操作人员，也能减少应力集中的问题，提升页片的抗弯折强度；中心转轴与页片轴套之间采用小间隙配合，既保证转动过程中无明显旷量，也不会因为配合过紧出现开合卡滞的问题，页片表面做了金属抛光处理，具备不错的防锈能力，能够适应卫生间、阳台等相对潮湿的使用环境。从安装边界来看，该铰链属于轻型承重铰链，单只适合承重在15kg以内的门扇，安装时需要保证两个页片分别与门扇侧边、门框安装面完全贴合，转轴轴线与门扇开合的转动轴线完全重合，避免出现安装错位导致的开合阻力过大、铰链磨损加快的问题；页片的厚度适配常规18-25mm厚度的门扇安装，安装孔位的间距符合常规民用门窗、小型柜体的安装孔距标准，可以直接替换同规格的老旧铰链，无需额外在门扇或门框上重新打孔，降低安装的改造成本。日常使用过程中，只需要定期在中心转轴位置添加少量润滑脂，就可以长期维持顺滑的开合手感，减少转动异响与磨损，延长整体的使用寿命。
