汽车车门把手开启载荷检测工装

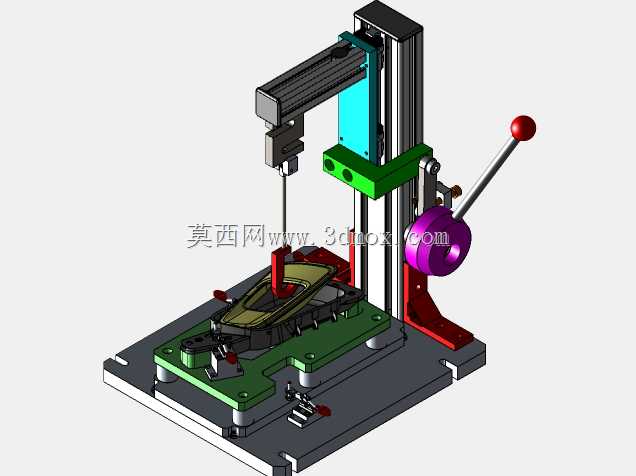

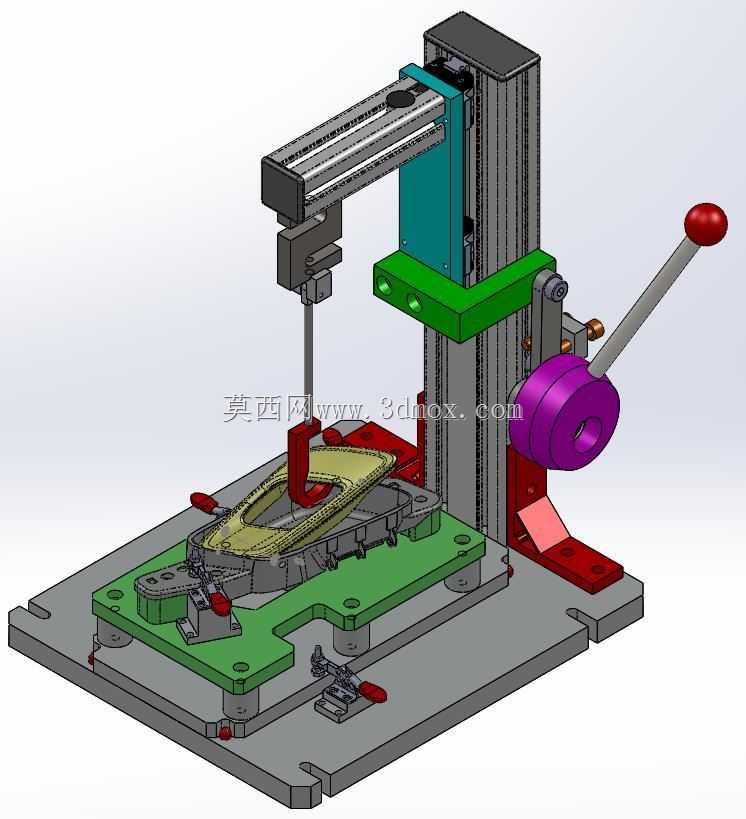

这款检测工装主要应用于汽车零部件生产环节的质量管控场景，针对汽车车门把手总成的开启操作载荷进行精准检测，是生产现场质量部开展产品随机抽查、批次质量核验的专用工装设备，能够快速判定车门把手的开启操作力是否符合设计要求，避免操作力过大导致用户开启费力、操作力过小引发行驶中意外开启的质量问题，为车门把手的出厂质量可靠性提供直观的检测支撑。从实际用途来看，该工装完全适配乘用车侧门内开、外开把手的装夹定位与载荷测试需求，无需复杂的外接动力源，依靠手动操作即可完成全部检测流程，适合生产车间巡检、来料检验、成品入库抽检等多种场景使用，对使用场地的配套条件要求极低，普通质检工位即可放置使用。在功能特性设计上，工装采用了仿形定位基座配合快速压钳的装夹结构，绿色的仿形托板完全贴合车门把手安装基板的型面特征，多个红色手柄的快速夹钳能够从多个点位将待检测的车门把手总成牢牢固定，避免检测过程中工件移位导致的载荷数值偏差；垂直布置的加载机构搭配手动操作的手摇驱动组件，操作人员转动带红色握柄的手轮即可驱动加载头垂直下行，精准对车门把手的施力点位施加稳定的下压力，紫色的配重轮组可以根据检测需求搭配对应重量的配重块，直接读取开启瞬间的载荷数值，无需额外连接数显采集设备即可完成快速判定，操作门槛极低，普通质检人员经过简单培训即可独立完成检测操作。在设计思路上，这款工装充分兼顾了检测精度与操作便捷性的平衡，整体采用立式立柱搭配水平滑台的结构布局，铝型材搭建的立式立柱保证了加载机构的运行直线度，滑台位置可以根据不同型号车门把手的尺寸进行前后、上下的位置调整，适配多款同类型不同规格的车门把手检测需求，大幅提升了工装的复用率，减少了多型号产品对应多套检具的成本投入。从安装边界与外形尺寸来看，工装整体采用方形铸铁底板作为安装基座，底板四周预留有标准的T型槽与安装固定孔，可以直接固定在常规质检工作台上，整体占地面积不足0.3平方米，高度方向不超过700毫米，不会占用过多的工位空间；所有操作部件均布置在操作人员的手部可达范围内，手摇轮的高度适配成年人员站立操作的舒适区间，长时间开展抽检作业也不易产生操作疲劳，工装的所有运动部件均做了圆角与防护处理，不存在尖锐凸起与夹手风险，符合生产现场的安全操作要求。
