带气动倒扣支架的手动UV胶合夹具

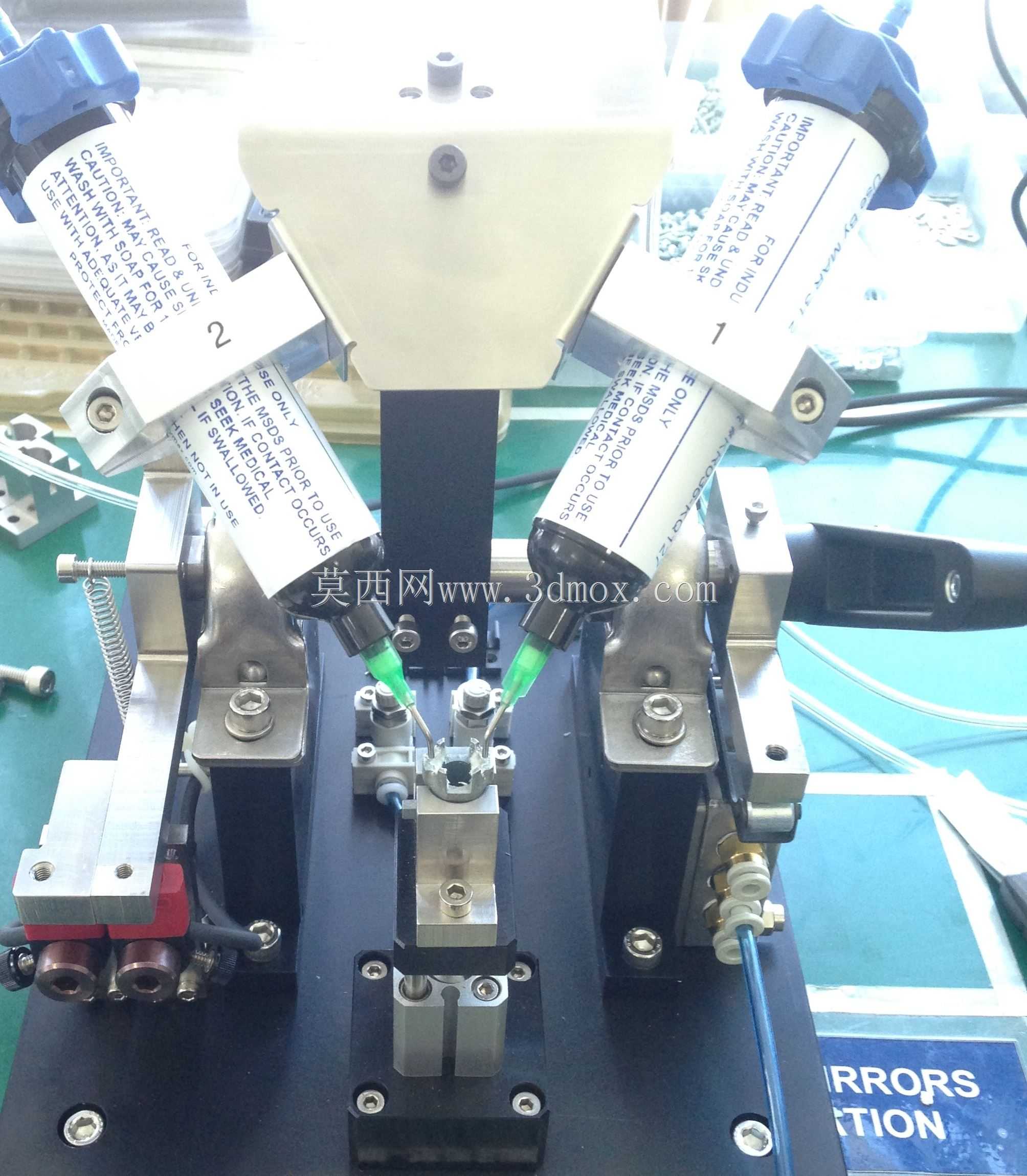

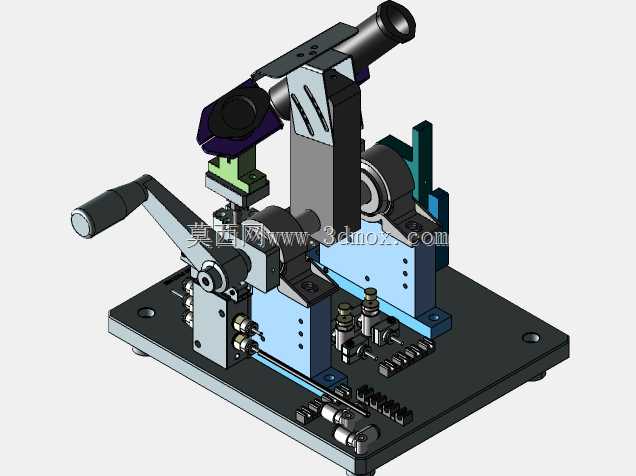

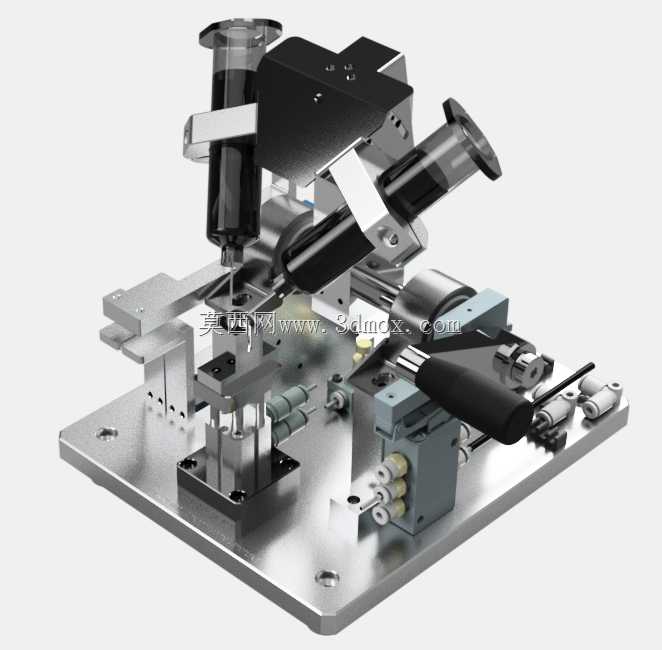

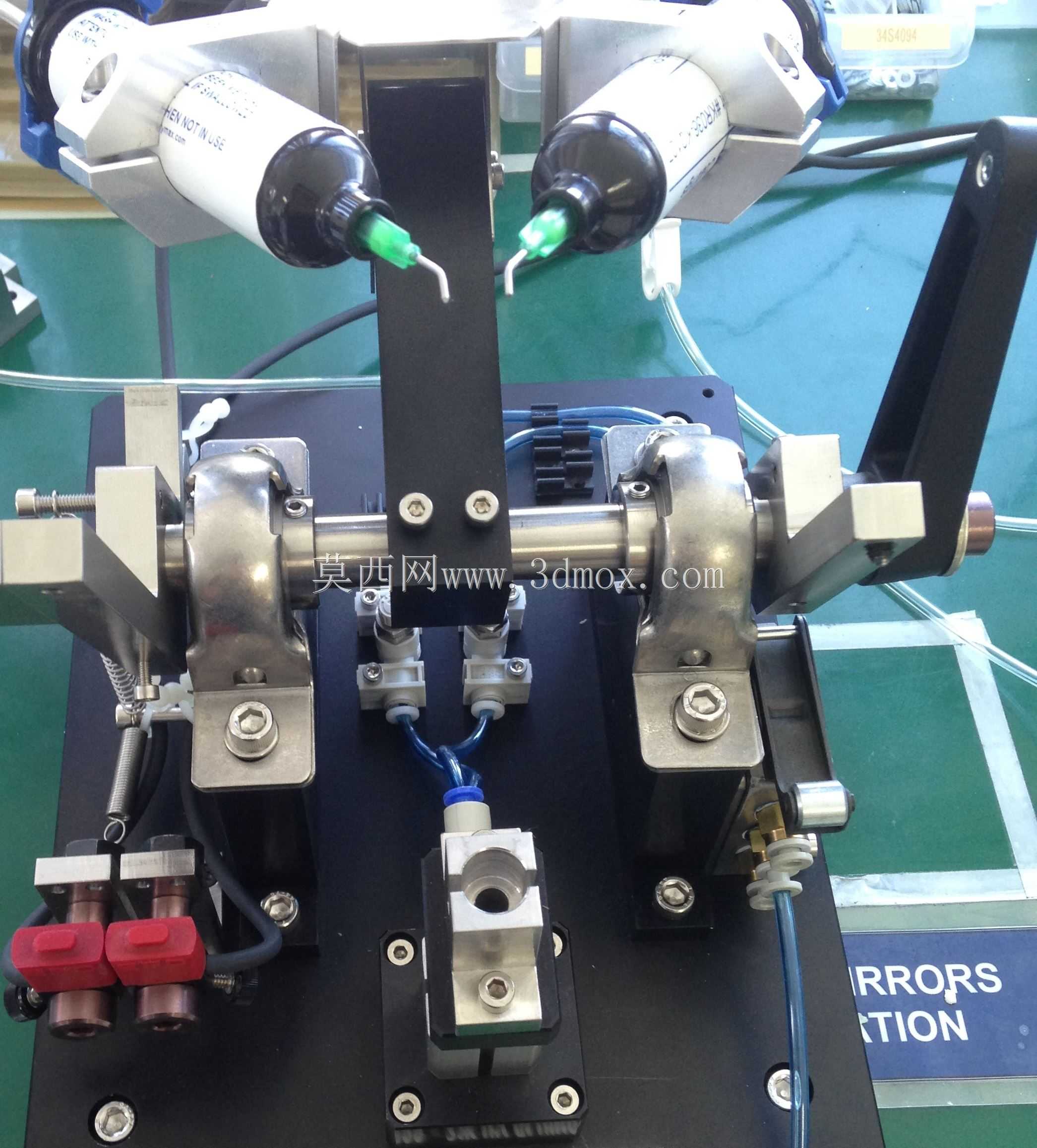

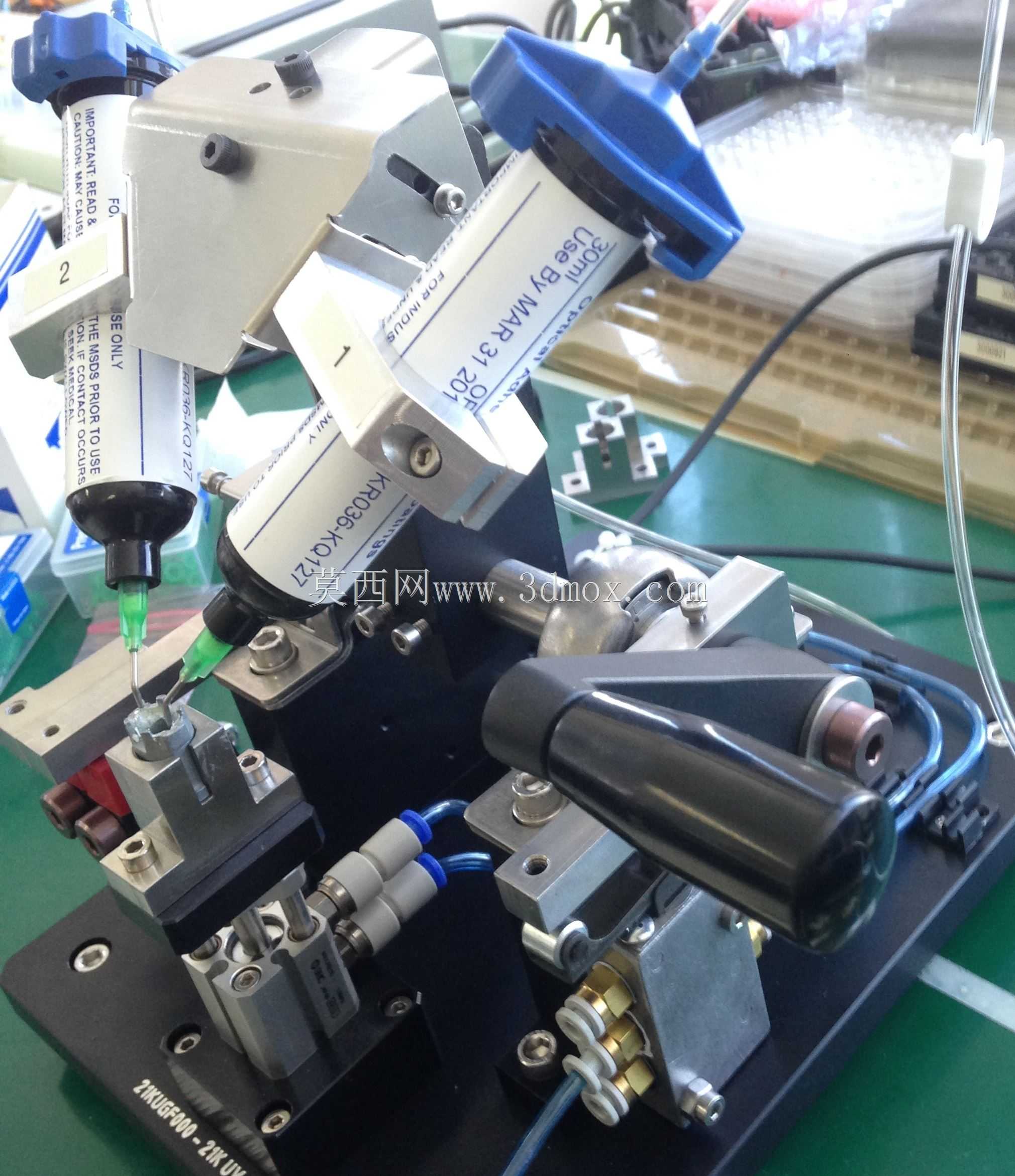

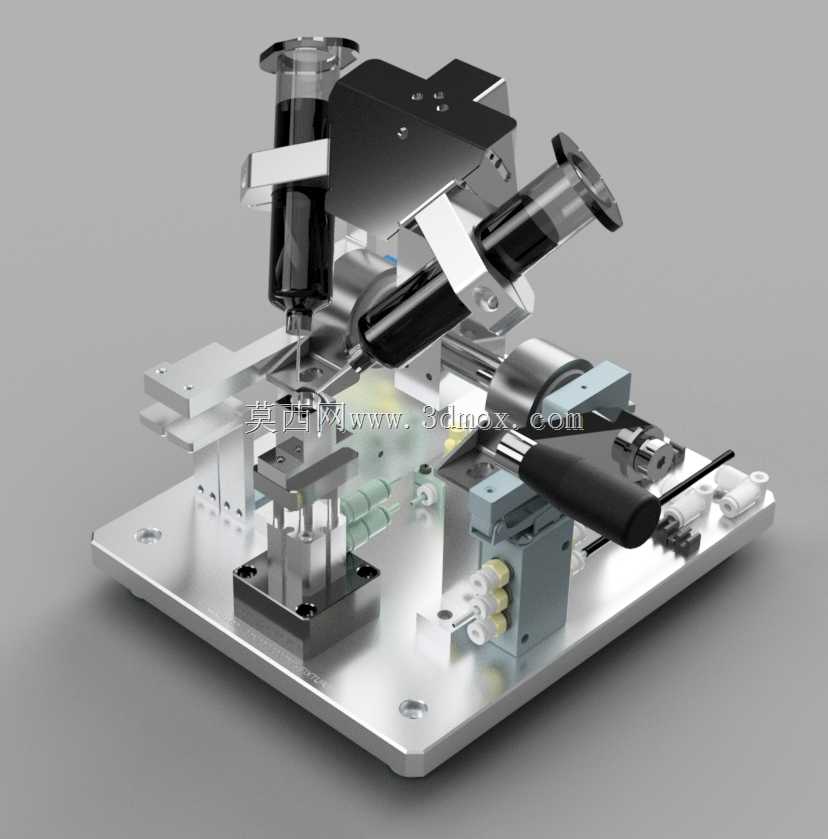

该手动UV胶合夹具主要应用于精密电子零部件、小型光学组件的UV胶粘接工序场景，适配小批量多品种的产线涂胶胶合作业，可在桌面式工位完成安装部署，无需复杂的外接动力布线即可投入使用，适配多数中小型组装车间的工位布局需求。设备核心用途是完成待胶合零件的精准定位、涂胶路径约束以及断胶动作控制，解决手动涂胶过程中胶量不均、胶嘴偏移、胶水拉丝残留的常见问题，保障UV胶涂布的一致性，提升胶合后零件的粘接强度与外观良率。产品功能特性上，搭载两组带按钮控制的电动气动胶水分配器，可同时适配两种不同规格UV胶的涂布需求，胶嘴位置可通过多轴调节滑块进行XYZ三个方向的微调，适配不同外形尺寸的待加工零件；配置的气动倒扣支架可在涂胶行程末端完成自动退让动作，通过气动驱动的滑移结构带动架体匀速后退，精准切断胶嘴处的胶水拉丝，避免多余胶水滴落污染零件表面；底座采用整块铝合金板材加工成型，所有功能组件均集成安装在底座平面上，安装边界可覆盖常规300mm*400mm的工位台面，整体高度不超过250mm，不会遮挡操作人员的作业视线，手动操作的按压按钮设置在胶嘴对位的触发位置，当操作人员将胶嘴对准零件待涂胶位置时，可自然触碰到按钮触发点胶动作，无需额外抬手操作，降低作业疲劳度。设计思路上，整体采用模块化布局，将点胶执行组件、定位装夹组件、气动退刀组件、控制触发组件分区域设置在底座上，各组件之间预留足够的调节与维护空间，定位装夹位置可根据零件外形更换定制的仿形定位块，无需改动整体结构即可快速切换加工产品类型；气动管路与控制线路均沿底座侧边的走线槽排布，避免管路外露干扰作业动作，所有滑动配合面均加装自润滑导轨，保障反复进退动作的顺畅度，长期使用也不会出现卡顿偏移问题。
