弹簧长度检测专用夹具结构设计

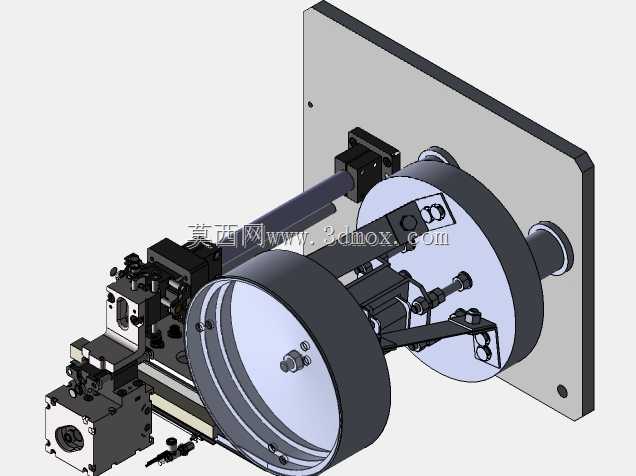

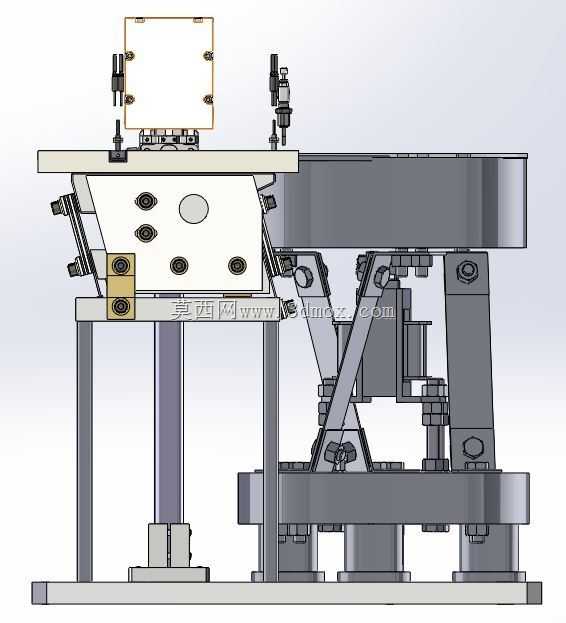

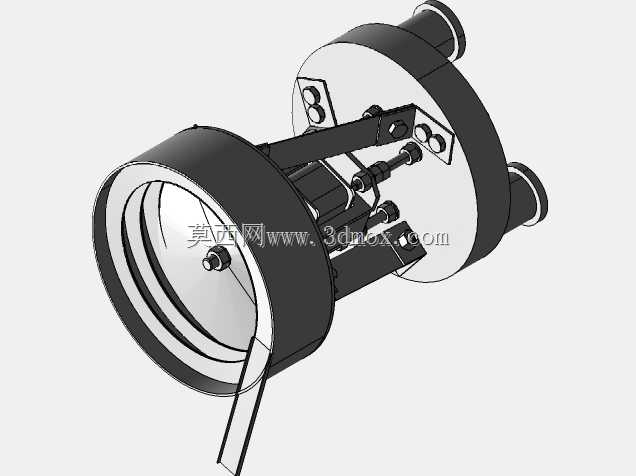

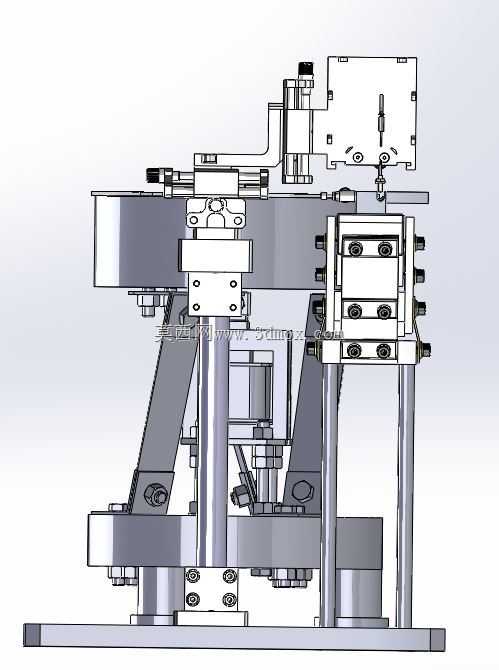

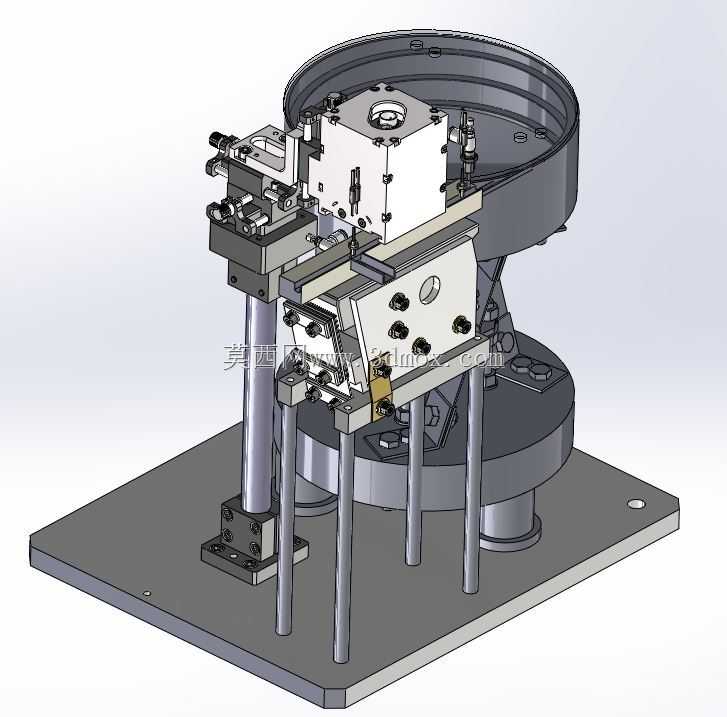

在弹簧零部件批量生产的质检环节中，弹簧自由长度、负载长度的一致性是决定后续装配精度与成品使用性能的核心指标，传统人工采用卡尺逐件测量的方式不仅效率低下，还容易因人工施力偏差、读数误差导致不良品流出，无法匹配大批量产线的快节奏质检需求，这款弹簧长度检查夹具正是针对这一场景开发的专用检测工装。该设备的核心用途是完成圆柱螺旋压缩弹簧的长度参数快速校验，可适配不同线径、不同自由长度规格的弹簧检测需求，既可以嵌入弹簧生产的末道质检工序完成全检作业，也可以放置在装配工位旁作为来料复检的工装使用，帮助质检人员快速判定弹簧长度是否处于公差允许范围内，剔除超差的不合格零件。从功能特性来看，这款夹具采用立式框架承载结构，底部设置多组等高支撑立柱保证整体结构的刚性，避免检测过程中结构形变带来的测量误差；中部搭载可调式定位载台，可根据待检测弹簧的外径尺寸调整定位槽的位置，保证弹簧放置后处于垂直受力状态，不会出现偏斜导致的长度测量偏差；上部设置双组检测触头，可同时完成弹簧两端的位置信号采集，当弹簧放置到位后，触头接触弹簧端面即可快速反馈长度数值，无需人工反复调整测量位置；侧面设置的快锁机构可快速更换不同规格的定位模块，切换检测产品型号时无需重新校准整体工装，大幅缩短换型调试的时间。在设计思路上，这款夹具优先考虑了操作的便捷性与检测的稳定性，整体采用开放式的操作空间，操作人员取放弹簧的动作路径无遮挡，单批次检测的操作节拍可控制在两秒以内，完全匹配产线的流转速度；结构上大量采用标准化的紧固件与型材连接件，后期维护更换易损件时无需定制特殊配件，降低了工装的全生命周期使用成本；检测基准面采用研磨处理的平板结构，平面度公差控制在0.02mm以内，保证所有检测动作的基准统一，避免基准偏差带来的系统性测量误差。从安装边界来看，这款夹具整体采用台式安装设计，底部预留标准的工作台安装孔位，可直接固定在常规的质检工作台上，不需要额外搭建专用安装机架；整体占用的台面空间较小，不会过多挤占质检工位的操作区域；设备的操作高度符合人体工学设计，操作人员站立作业时无需弯腰或抬臂即可完成全部取放、检测动作，长时间作业也不易产生疲劳感。
