可调式法兰钻孔定位加工夹具

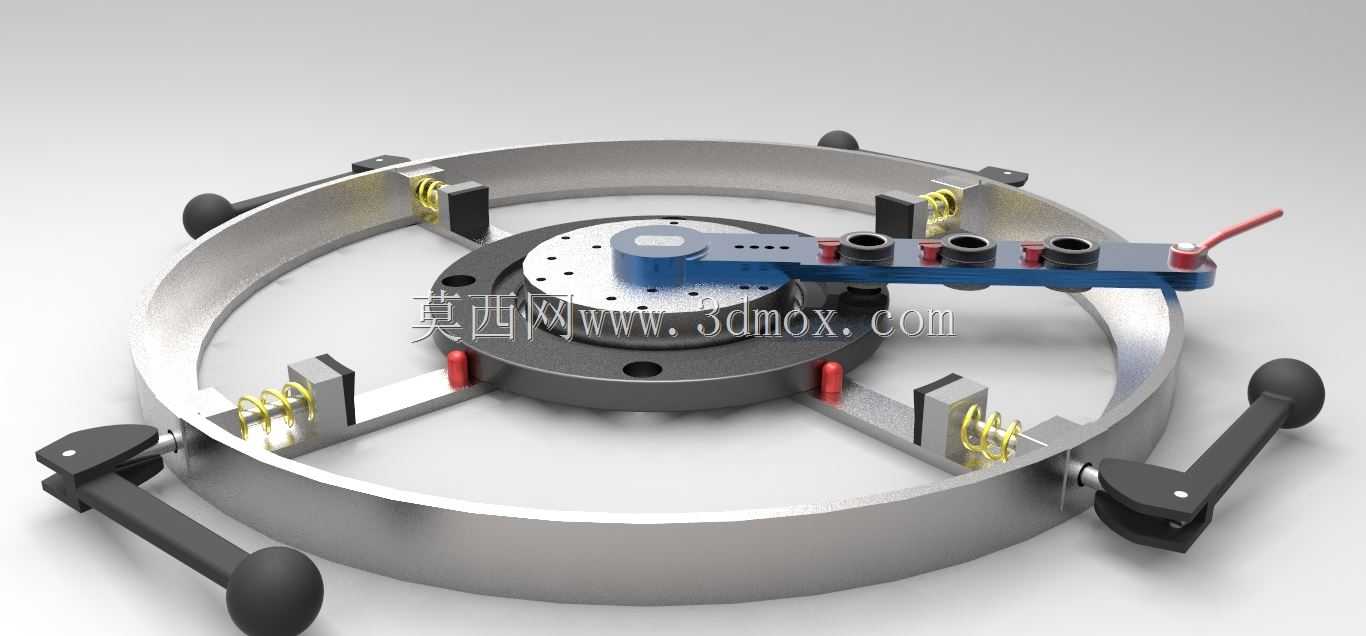

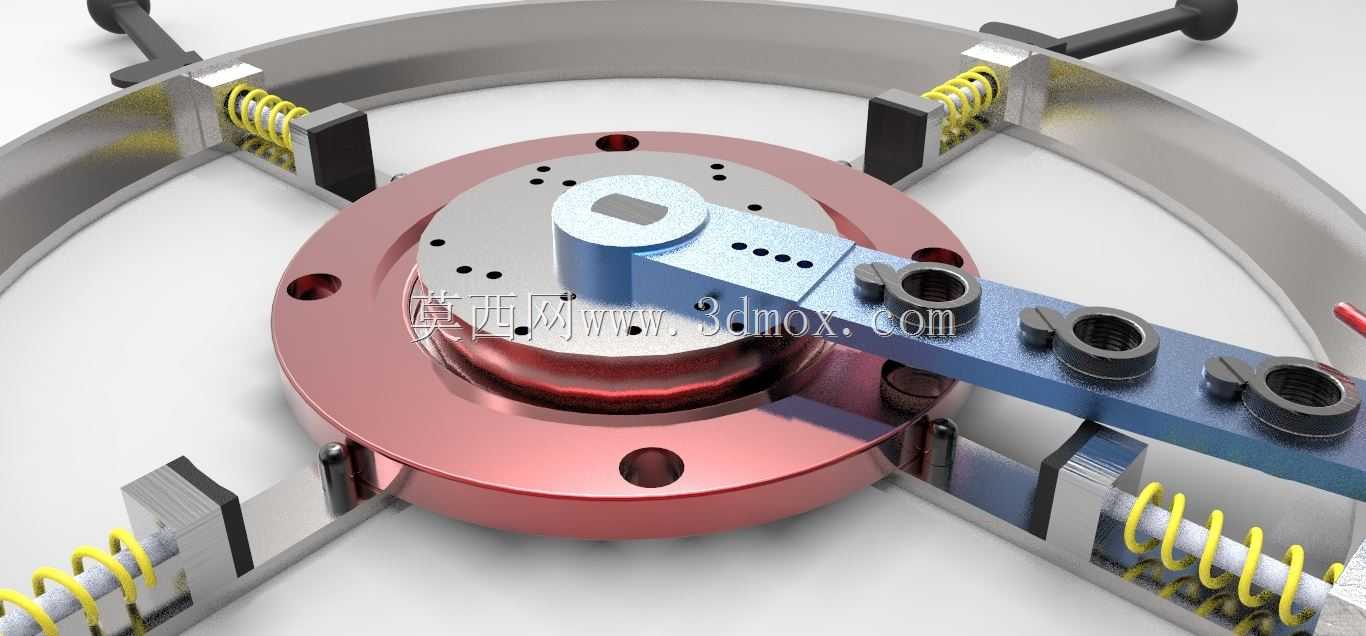

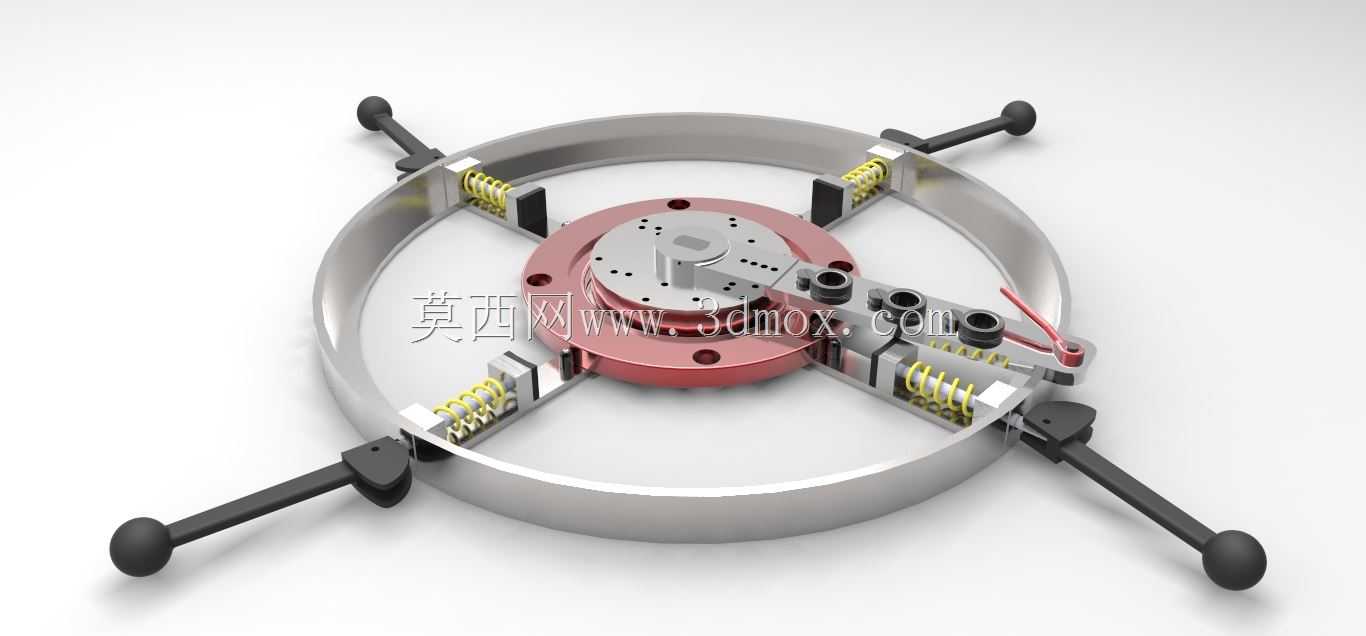

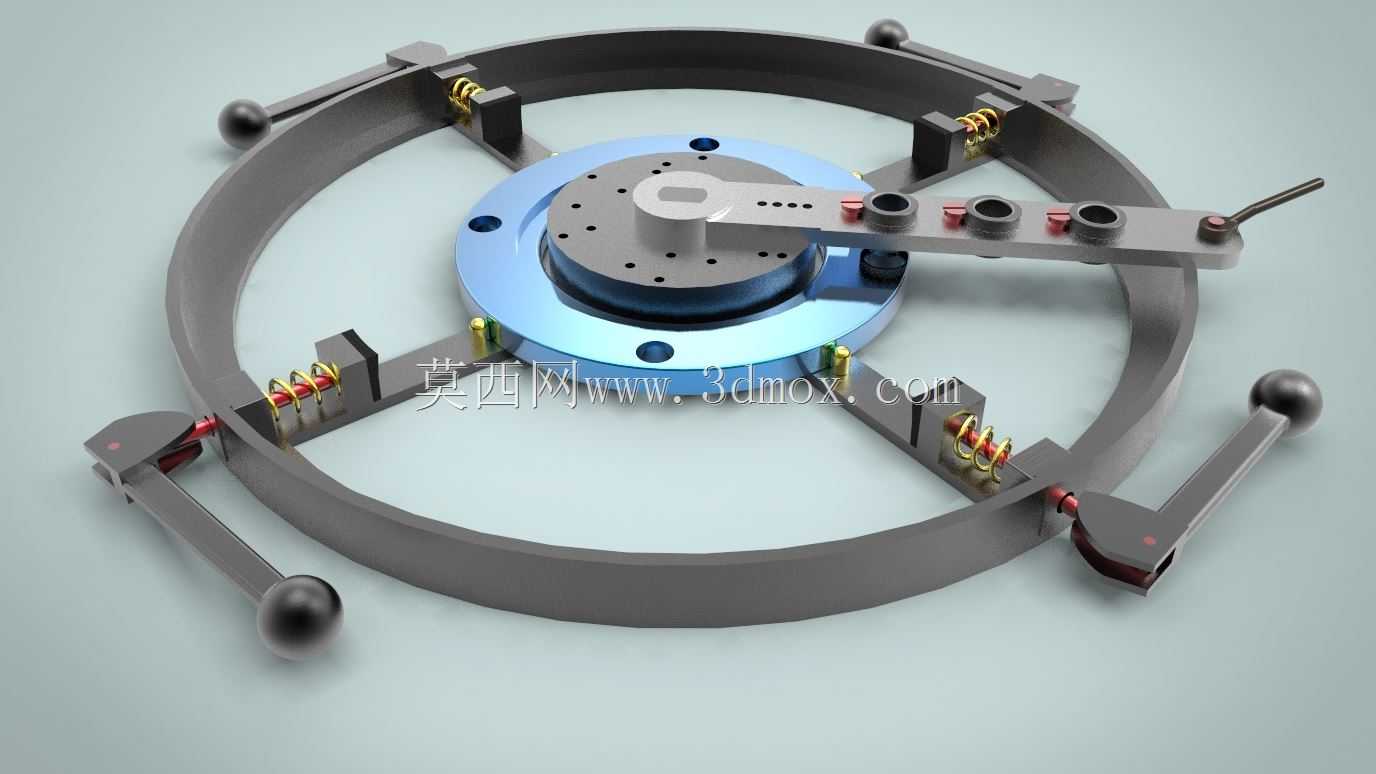

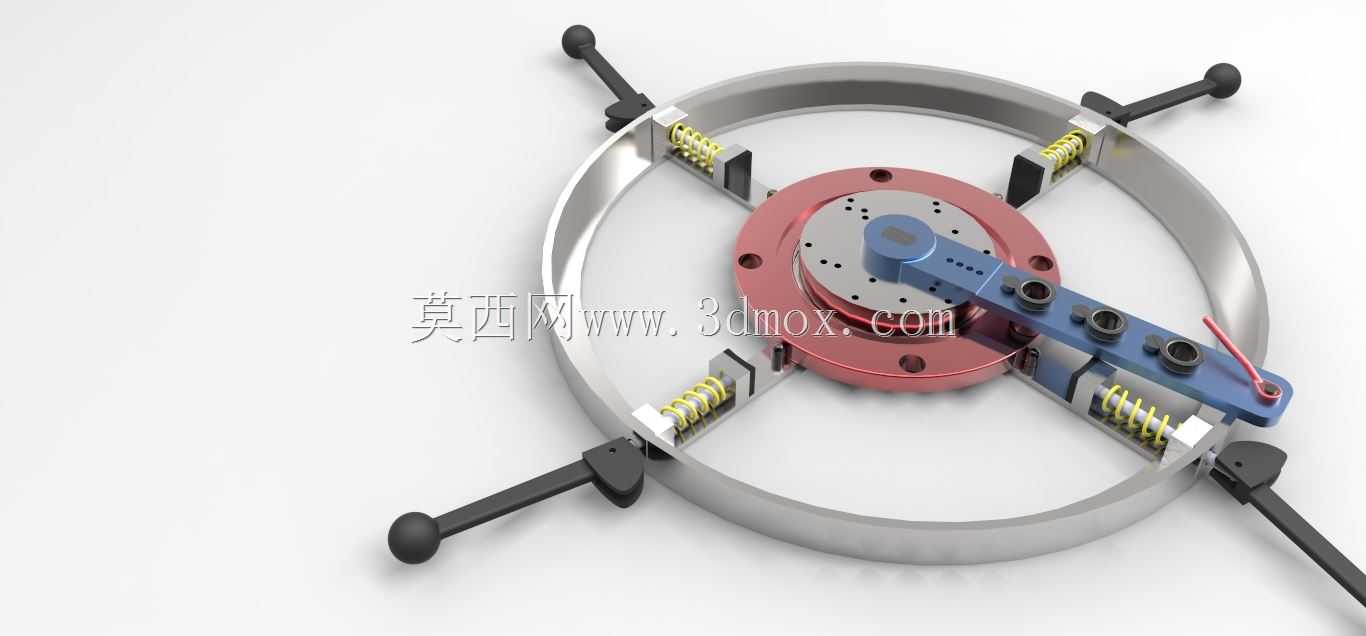

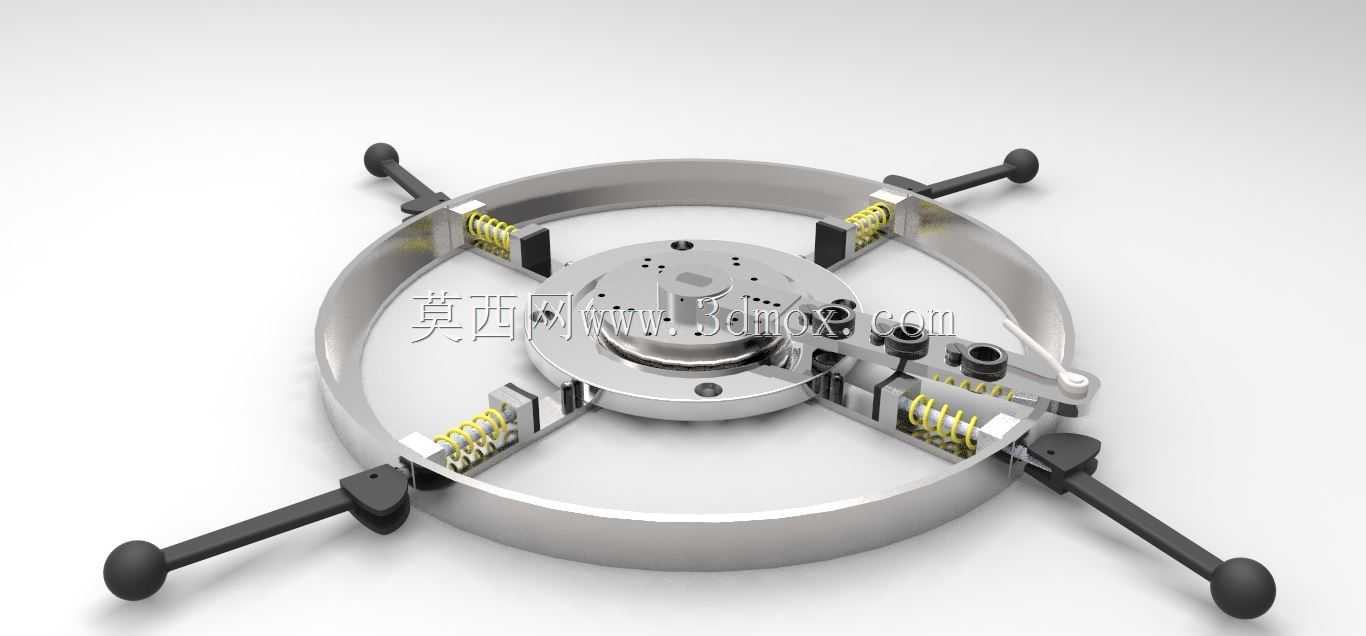

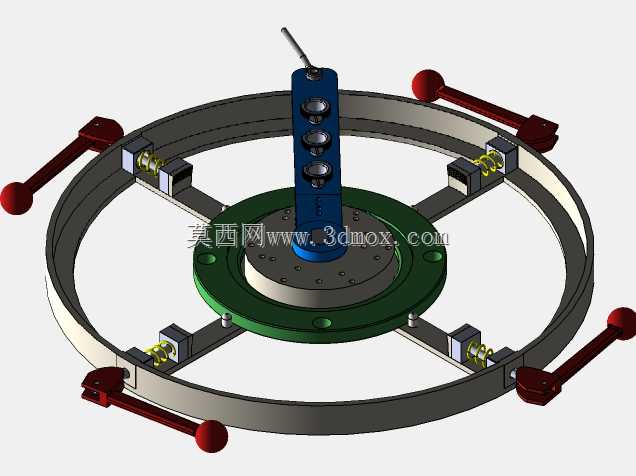

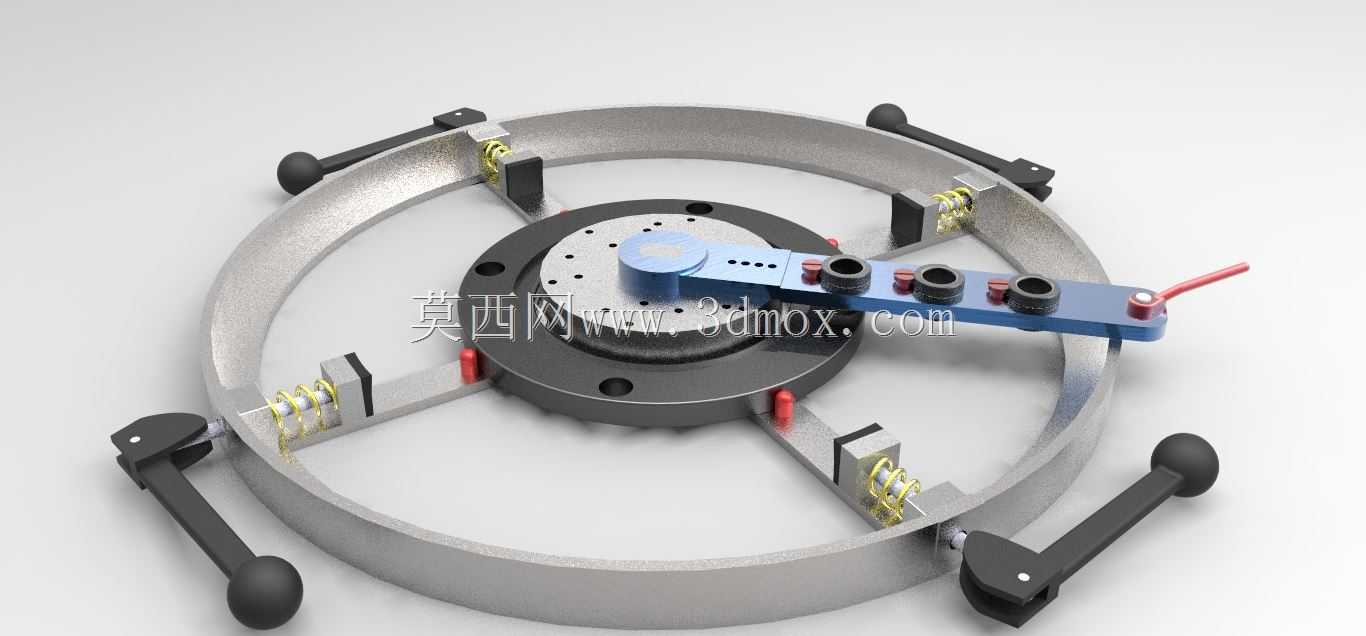

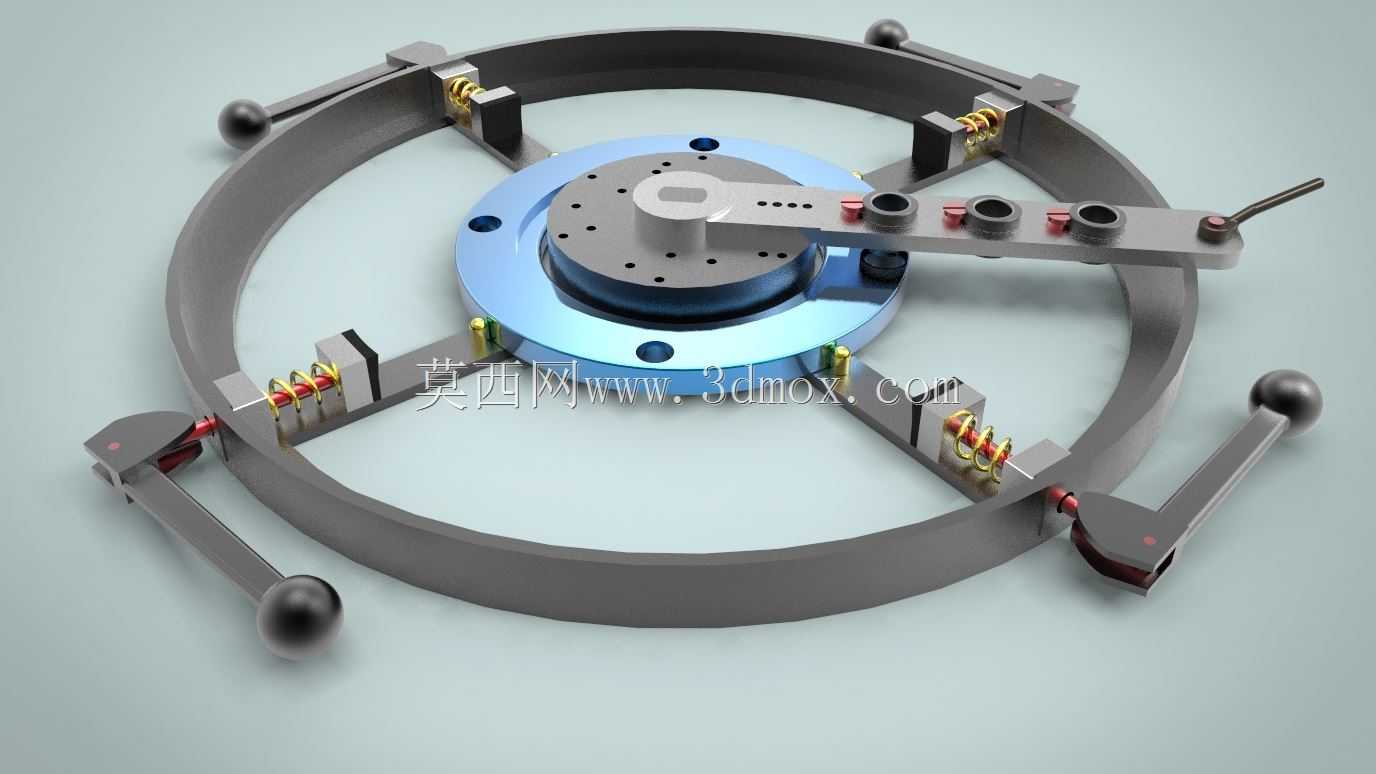

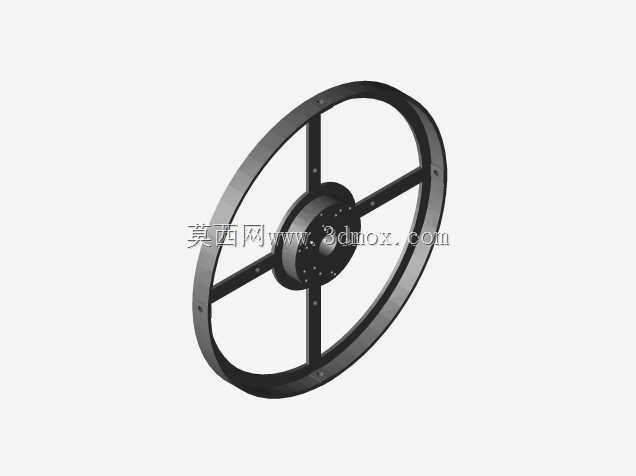

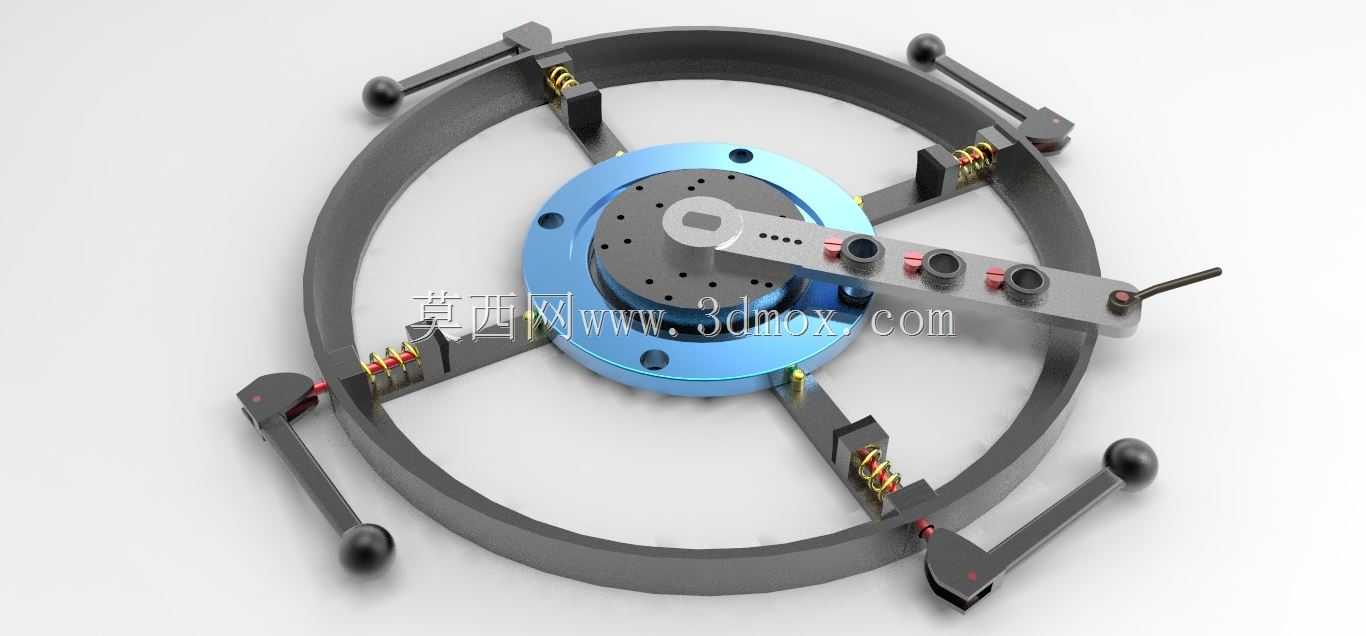

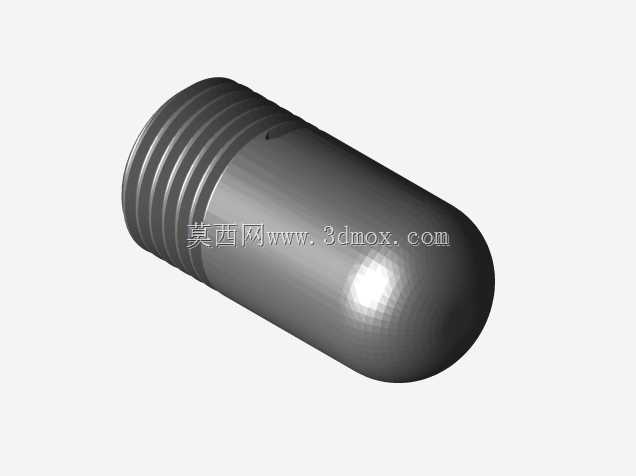

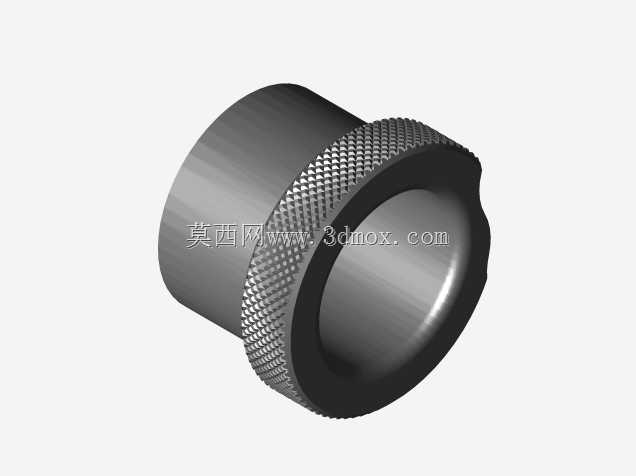

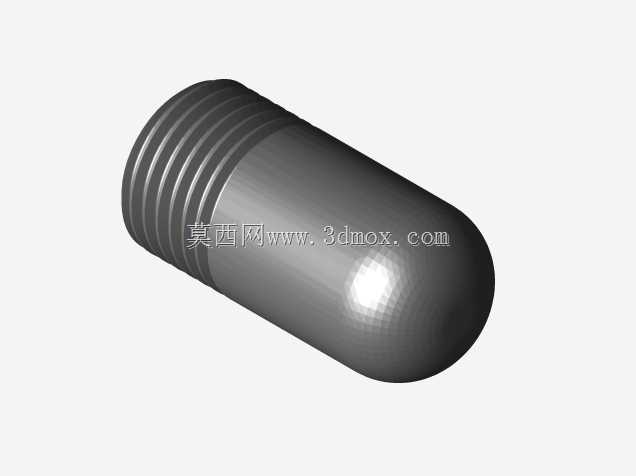

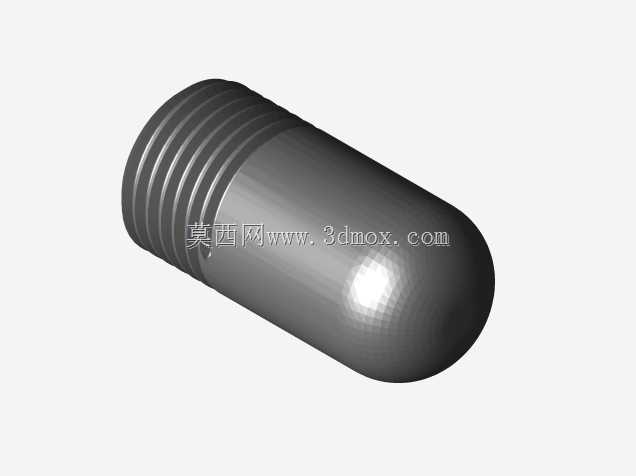

在管道预制、压力容器制造、流体设备装配等工业生产场景中，法兰端面的螺栓孔加工精度直接决定了管路连接的密封性能与装配同轴度，传统划线钻孔的方式不仅效率低下，还容易出现孔位偏移、角度偏差、孔距不均等问题，尤其面对不同规格、不同孔数的法兰加工需求时，反复制作专用钻模会大幅提升生产准备成本，延长加工周期。这款可调式法兰钻孔定位夹具，正是针对法兰类零件钻孔工序的痛点开发的专用工装，能够适配多规格法兰的钻孔定位需求，无需频繁更换专用夹具即可完成不同参数法兰的加工作业。该夹具的核心结构采用环形外框架搭配中心分度盘的布局，中心分度盘作为定位基准，可根据待加工法兰的螺栓孔数量调整分度档位，通过预设的分度定位结构，精准控制每个钻孔的周向角度，彻底解决不同孔数法兰加工时的孔位角度偏差问题，无需每次加工前重新划线定位，大幅降低工序准备时间。环形外框架上均匀分布多组带弹簧预紧的可调卡箍臂，卡箍臂可沿径向滑动调整位置，适配一定直径范围内的法兰装夹需求，弹簧预紧结构能够在装夹时提供持续的径向压紧力，配合卡箍端部的橡胶垫，既可以避免装夹过程中划伤法兰表面，又能在钻孔作业时防止法兰出现周向转动或径向窜动，保证钻孔过程的稳定性。夹具上搭载的导向钻套结构，能够在钻孔时为钻头提供精准的导向支撑，有效避免钻头入钻时的滑移偏斜，保证钻孔的垂直度与位置精度，减少钻头崩损的概率，延长刀具使用寿命。从安装边界来看，该夹具整体为圆盘式结构，可直接适配普通台钻、摇臂钻床的工作台安装尺寸，无需对现有加工设备进行改造即可直接投入使用，装夹时只需将待加工法兰放置在中心定位区域，调整各卡箍臂的径向位置卡紧法兰外圆，选定对应孔数的分度档位，即可依次完成所有螺栓孔的钻削作业。相较于传统专用法兰钻模，这款可调夹具能够覆盖常见规格法兰的钻孔需求，大幅减少工装的存储与管理成本，同时降低操作人员的划线与找正劳动强度，在中小批量法兰加工、现场管道维修配钻、多规格法兰混线生产等场景下具备极强的实用性，能够有效提升法兰钻孔工序的加工效率与成品合格率，避免因孔位偏差导致的法兰装配错位、密封失效等后续质量问题。
