机加工用螺杆传动钻床夹紧虎钳结构

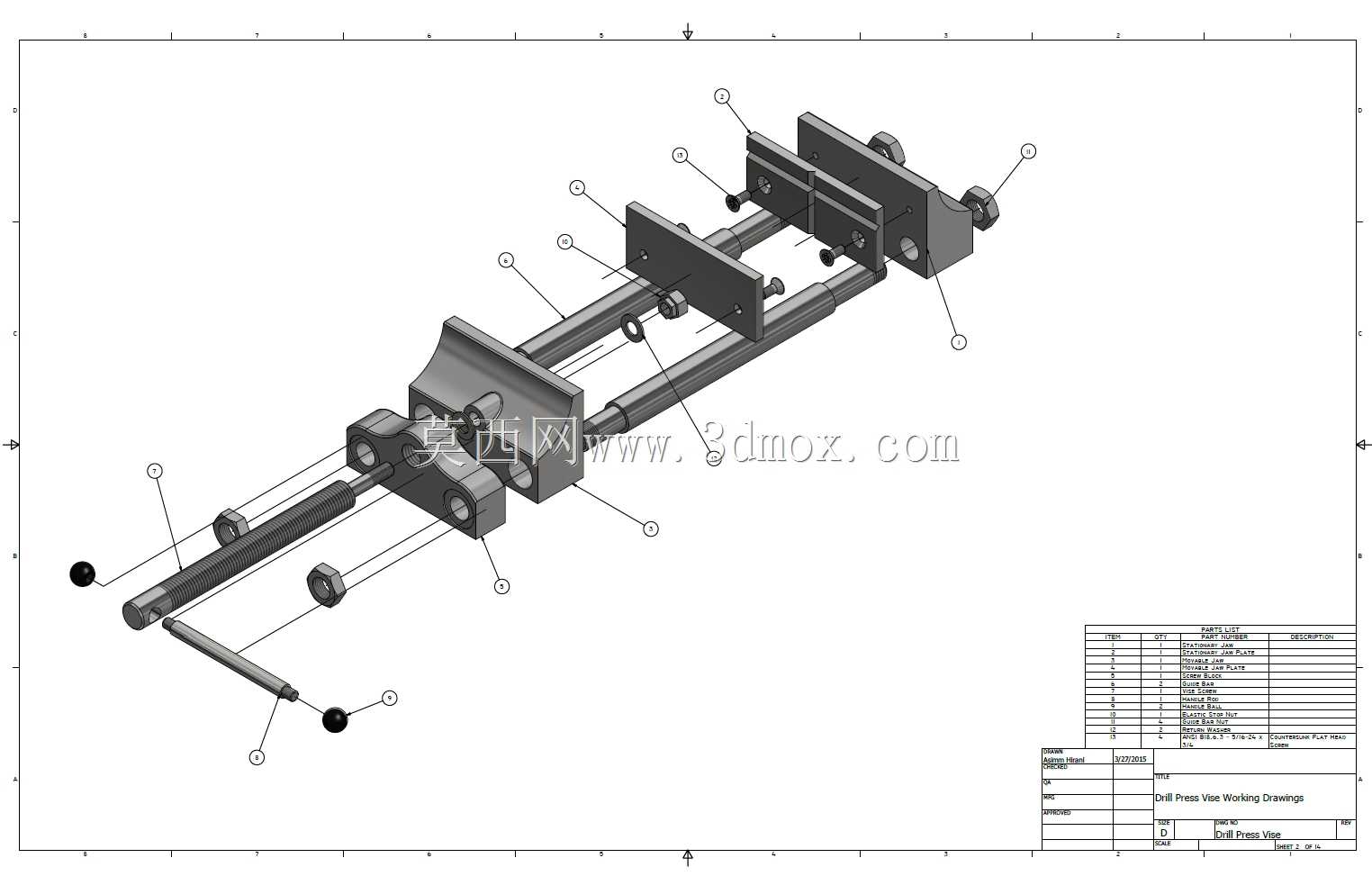

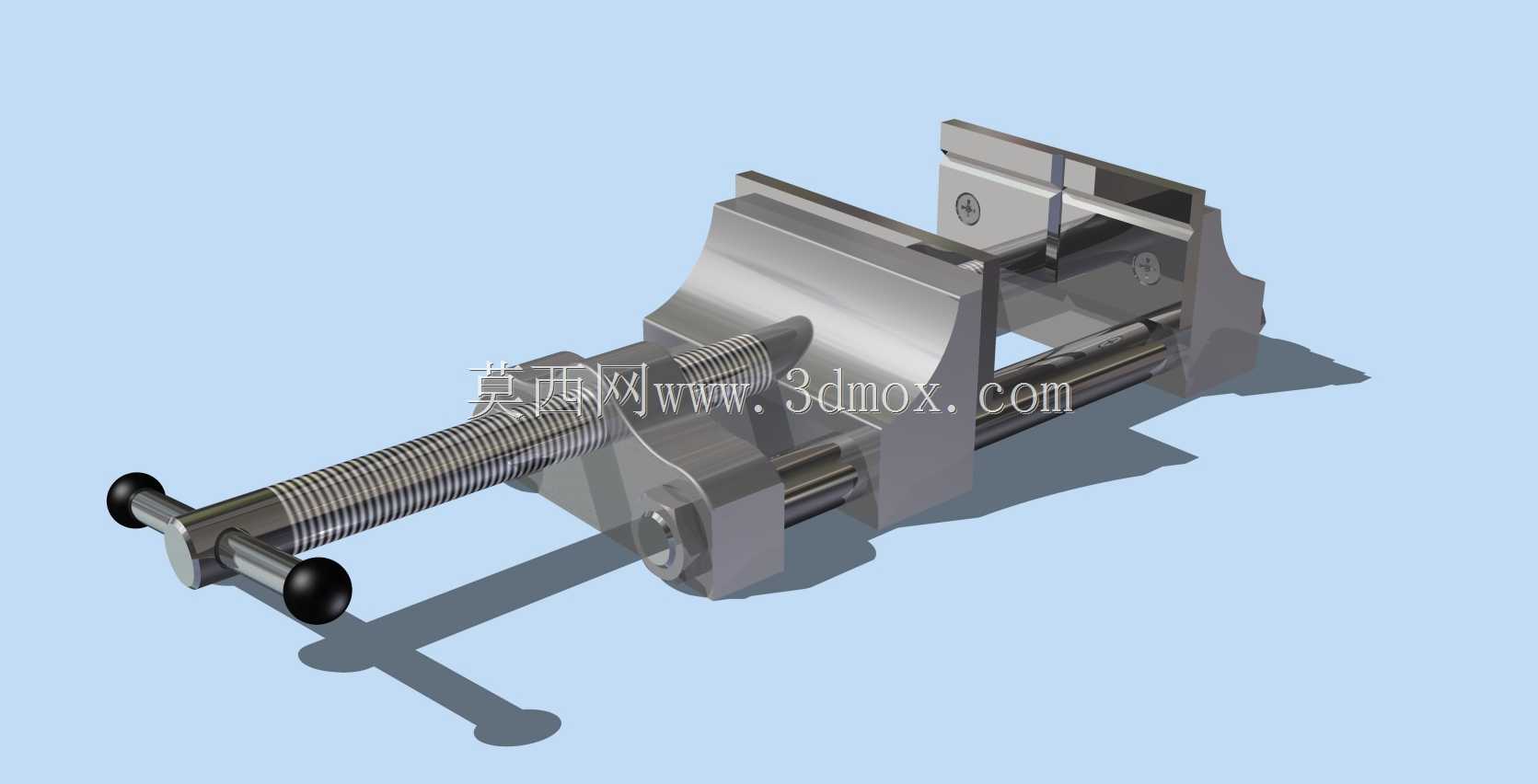

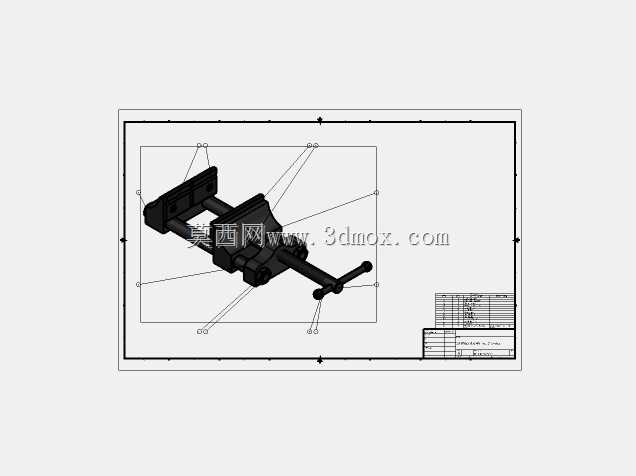

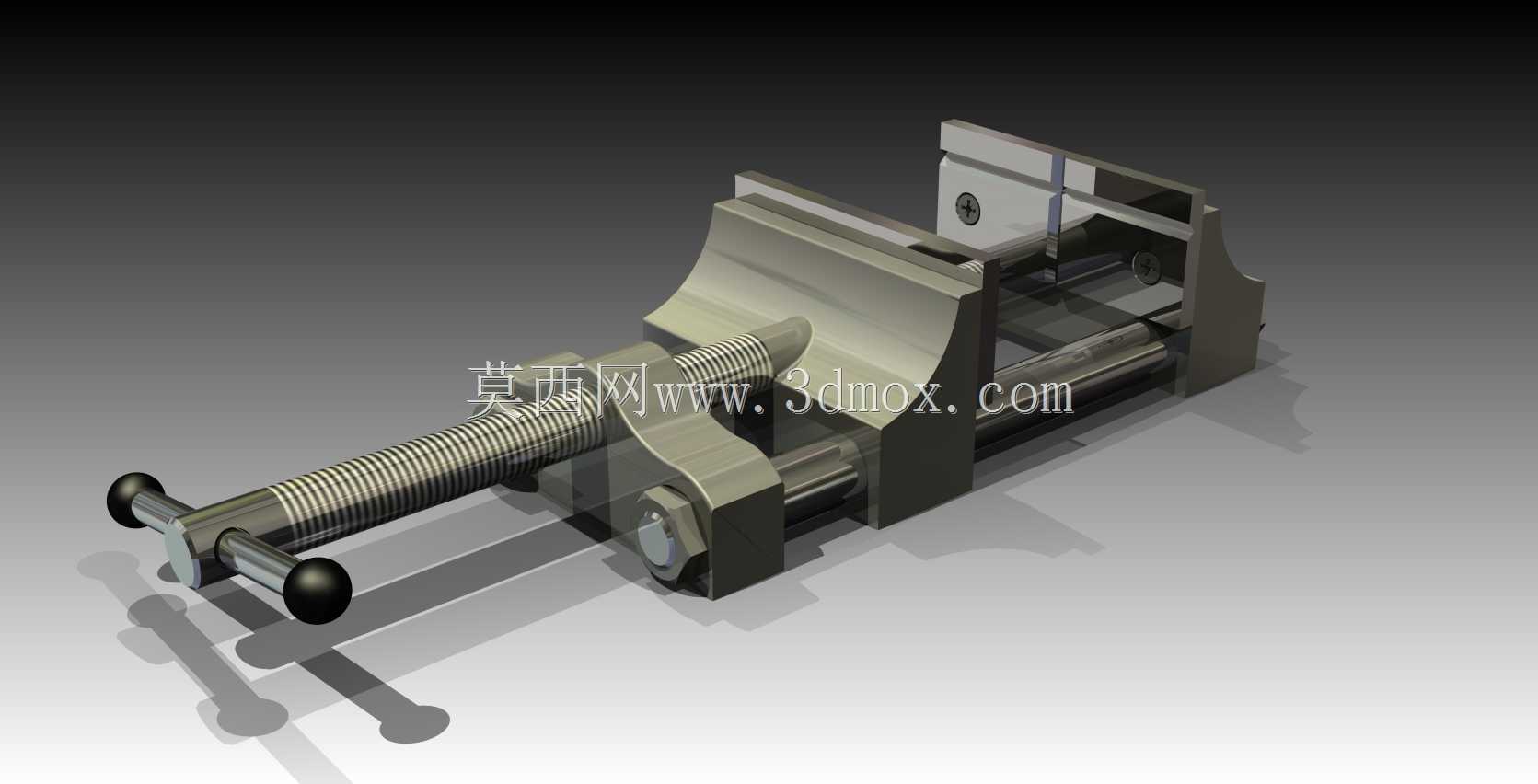

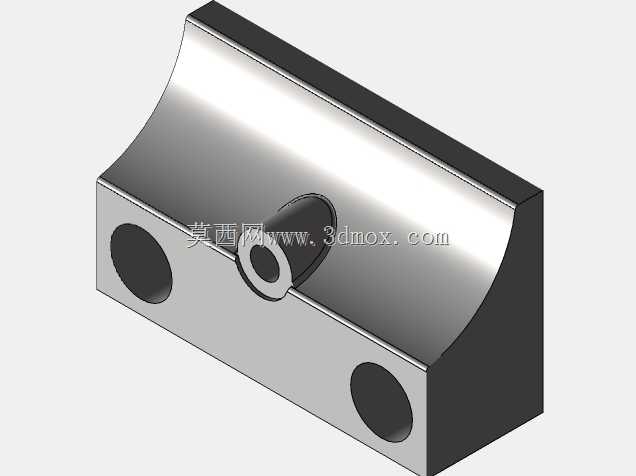

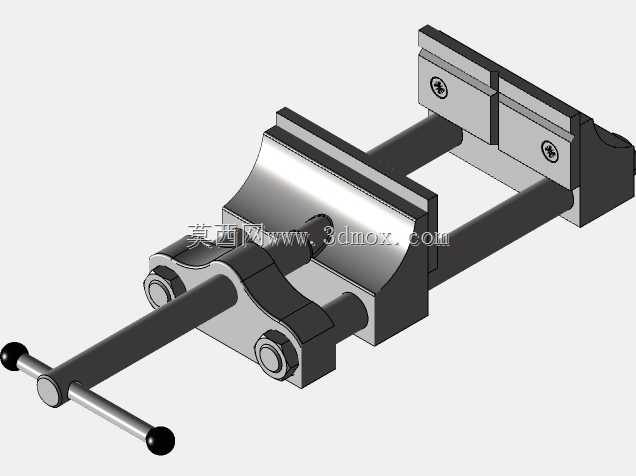

这款虎钳是钻床加工场景中核心的工件装夹工装，主要应用于机械加工车间的钻削工序工位，适配台式钻床、立式钻床等常规钻削设备的工作台安装，用来在钻孔、扩孔、铰孔等加工过程中牢牢固定待加工工件，避免工件受钻头切削力作用发生位移、窜动，保障孔位加工精度与操作安全。从功能特性来看，它采用螺杆传动的夹紧结构，通过端部的双球头手柄转动传动螺杆，带动活动钳身沿导向光杆做直线往复运动，配合固定钳身形成可调的夹持空间，可适配不同尺寸规格的方形、矩形乃至异形毛坯件的装夹需求，钳口部位做了加厚硬化处理，长期夹持带硬皮的毛坯件也不易出现凹陷、磨损，能长期保持夹持精度。导向部分采用双光杆平行导向结构，相比单杆导向拥有更好的抗扭转性能，在钻削产生的侧向切削力作用下，活动钳身不会出现偏摆、卡滞，夹紧过程顺滑无卡顿，夹持力可通过手柄转动的力矩灵活控制，针对薄壁工件可适当减小夹紧力避免夹伤变形，针对重型钢件则可加大锁紧力矩保障装夹稳固。在设计思路上，这款虎钳整体采用模块化的装配结构，所有零部件均可单独拆卸更换，日常维护时无需整体报废，仅需更换磨损的钳口、螺杆等易损件即可恢复使用性能；整体结构做了低重心设计，安装底面为精加工平整面，可直接贴合钻床工作台的T型槽台面，通过配套的T型螺栓即可完成快速固定，安装边界规整，底部无突出的冗余结构，不会和钻床工作台的槽位、其他周边辅具产生干涉。外形尺寸适配中小型钻床的工作台承载范围，钳身整体采用高强度铸钢材质打造，刚性充足，在大进给量钻削加工时不会产生共振、形变，可稳定保障加工过程的可靠性。钳身的排屑空间做了开放式设计，钻削产生的铁屑可直接从钳身两侧的空隙掉落，不会堆积在传动螺杆、导向杆的运动副内，减少日常清理维护的工作量，也能避免铁屑刮伤运动部件表面，延长工装的整体使用寿命。在实际生产场景中，这类虎钳除了适配钻床使用外，也可临时搭配钳工台用于手工划线、锉修等工序的工件固定，是机加工车间通用性极强的基础装夹工装，能够覆盖绝大多数小型金属零件的装夹需求，无需针对特定工件定制专用夹具，可有效降低生产准备环节的成本投入，缩短单件加工的准备周期。
