NX CAM自定义机床工装夹紧组件结构

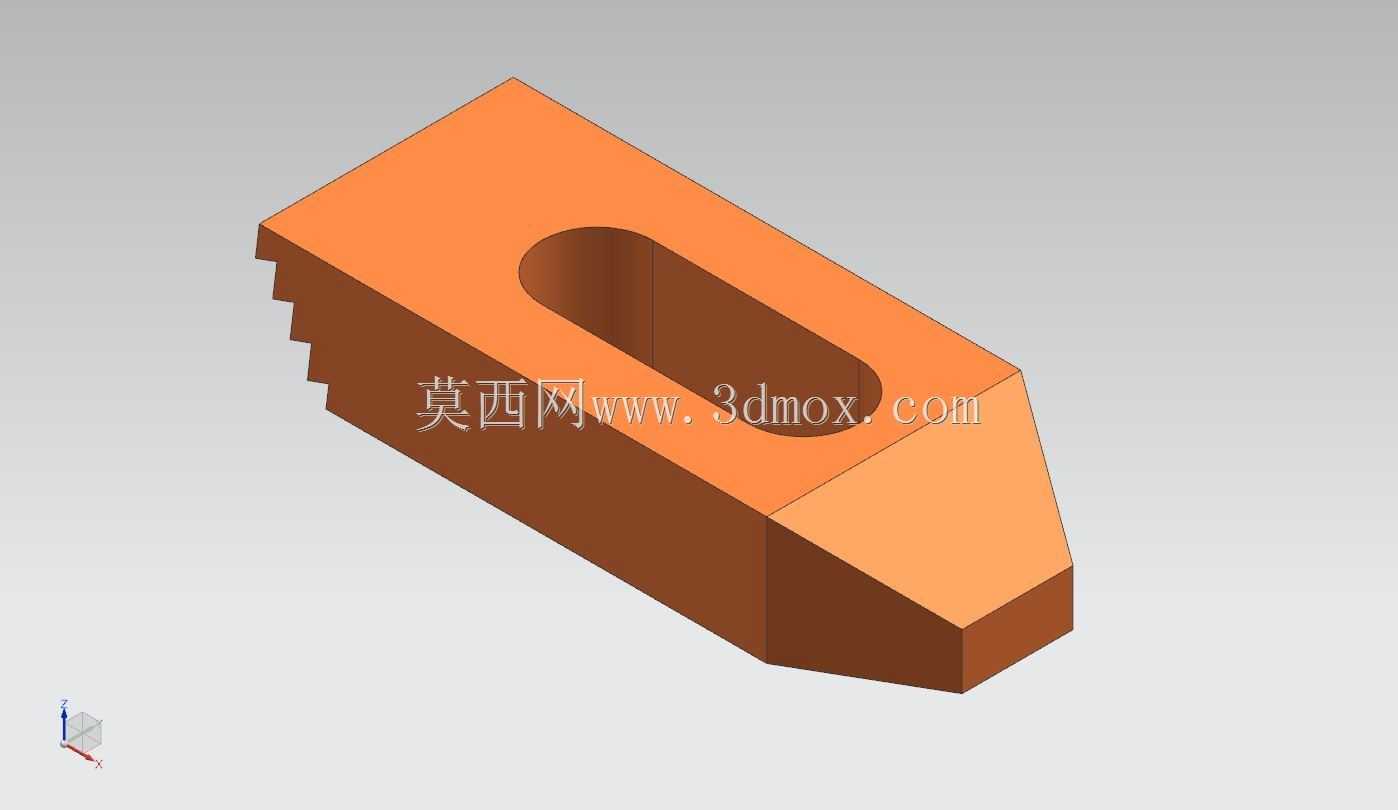

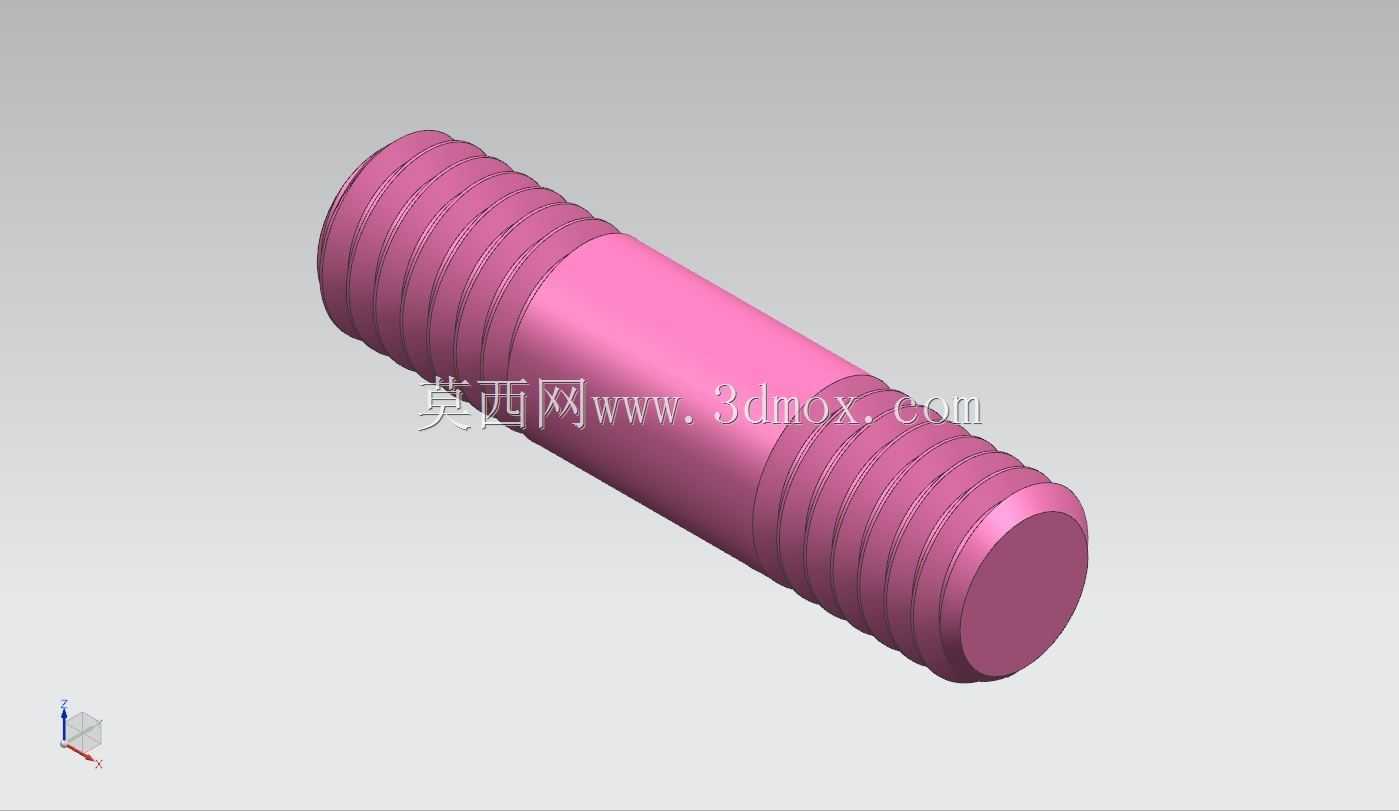

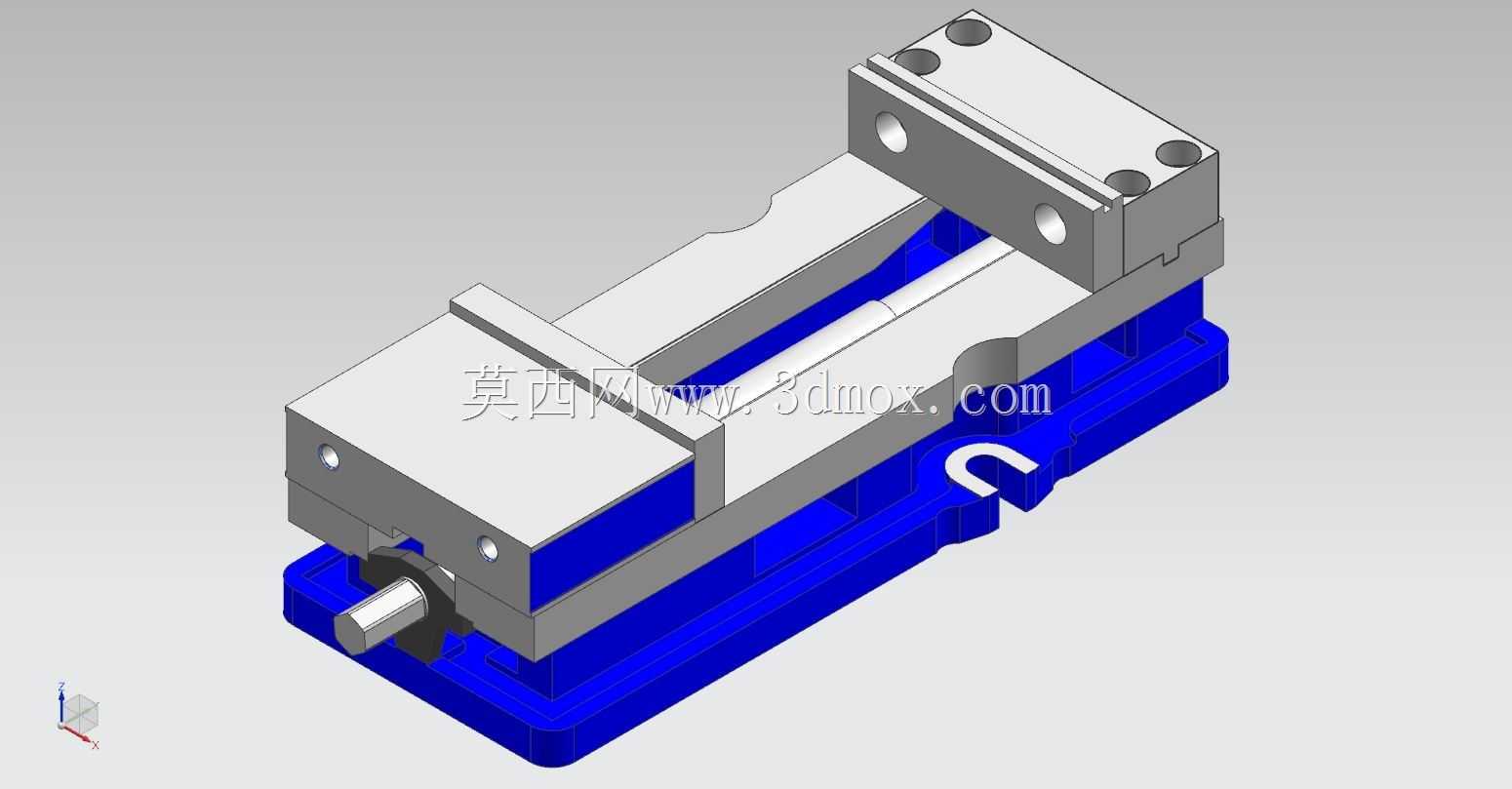

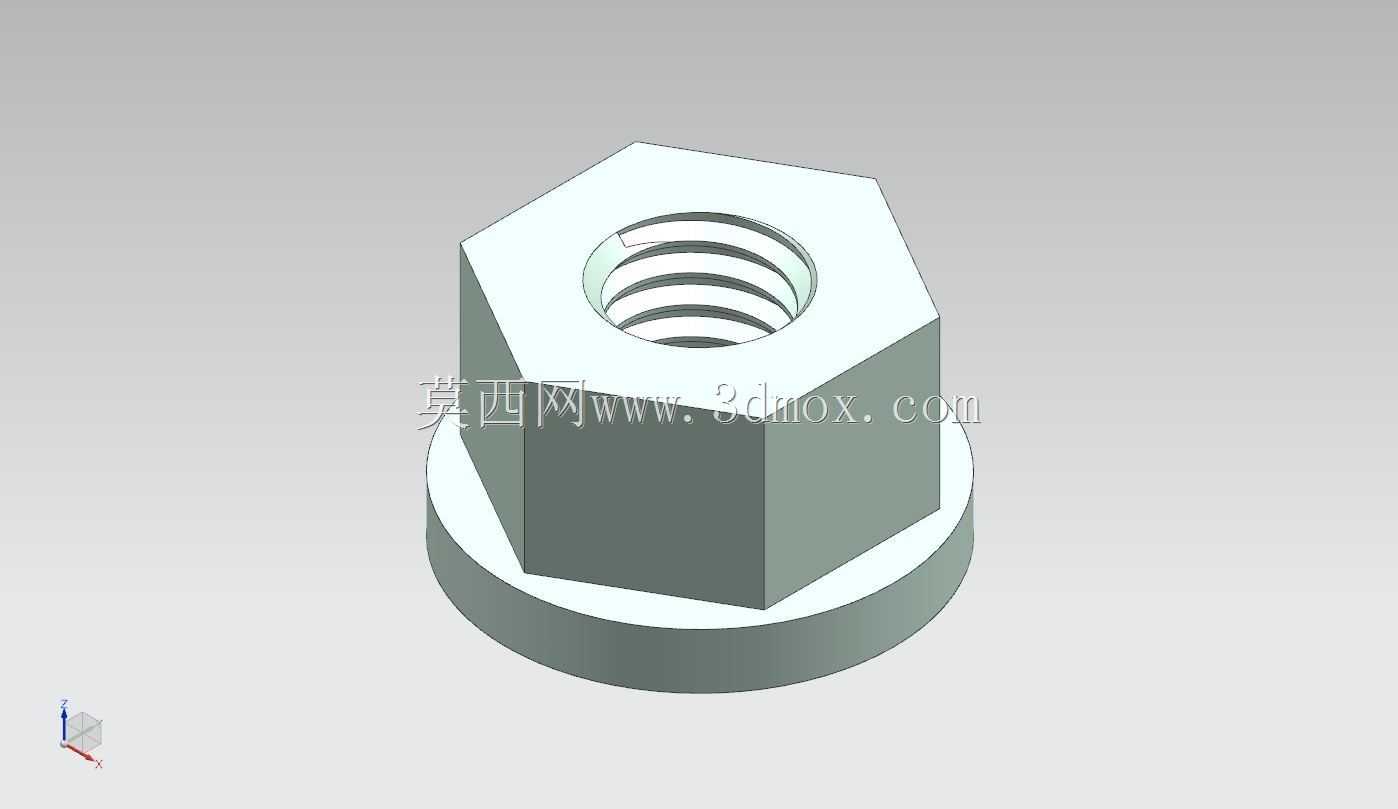

　　在数控加工的工装装夹环节里，这类带腰型槽的斜向夹紧块是台钳、前束夹紧组件里的核心受力零件，日常多用于立式加工中心、数控铣床的工件侧向压紧作业，尤其适配小尺寸异形零件的快速装夹场景，能有效减少工装搭建的辅助时间。从结构设计逻辑来看，零件主体采用楔块式受力构型，前端的斜切面在压紧螺栓锁紧时会产生垂直向下与水平向内的双向分力，既可以限制工件的水平窜动，也能避免工件装夹时的上浮问题，相比普通平压块的装夹稳定性提升明显。零件中部的长圆形腰型安装槽是核心的调节结构，槽宽适配常用的内六角压紧螺栓规格，槽长方向预留了足够的行程调节空间，安装时可以根据工件的实际尺寸灵活调整夹紧块的固定位置，不需要额外在工装板上重新打孔，

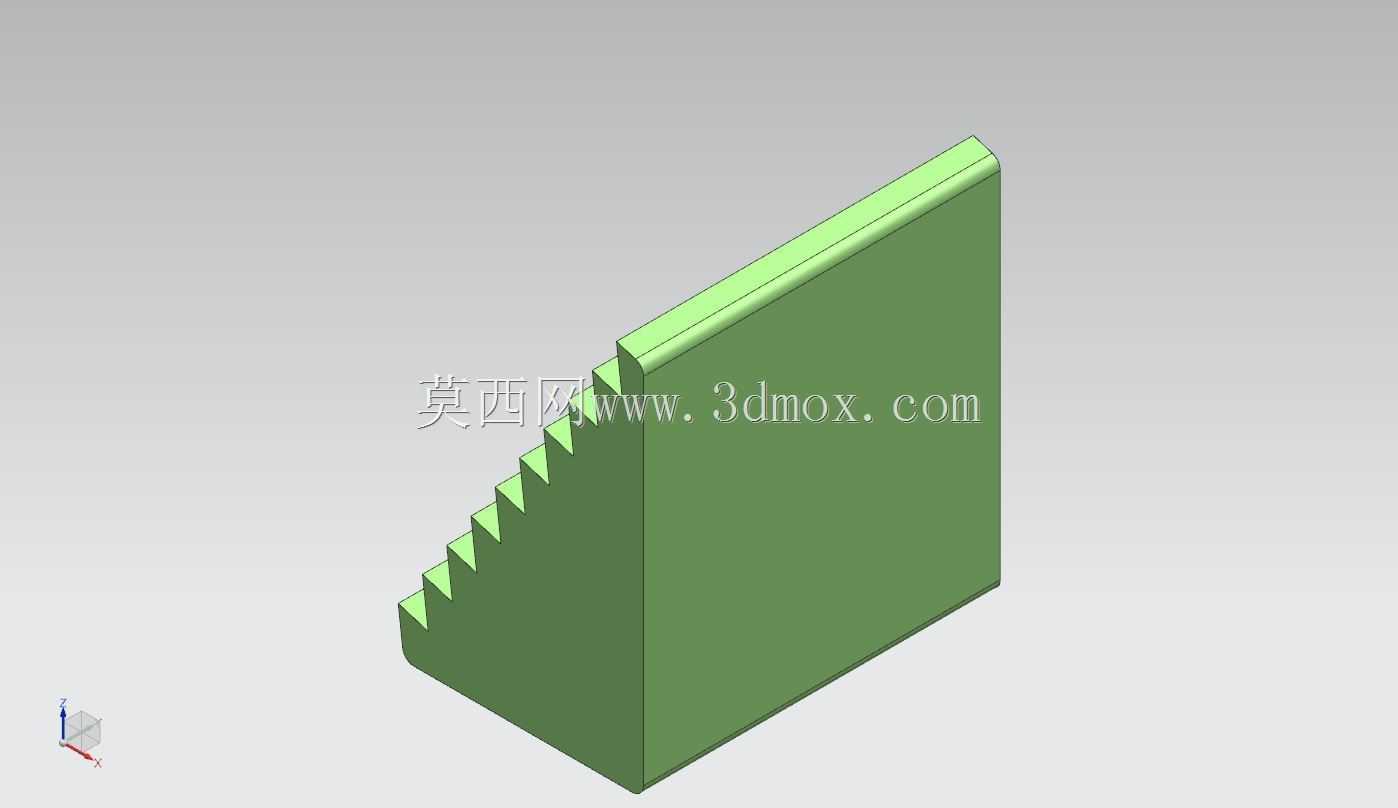

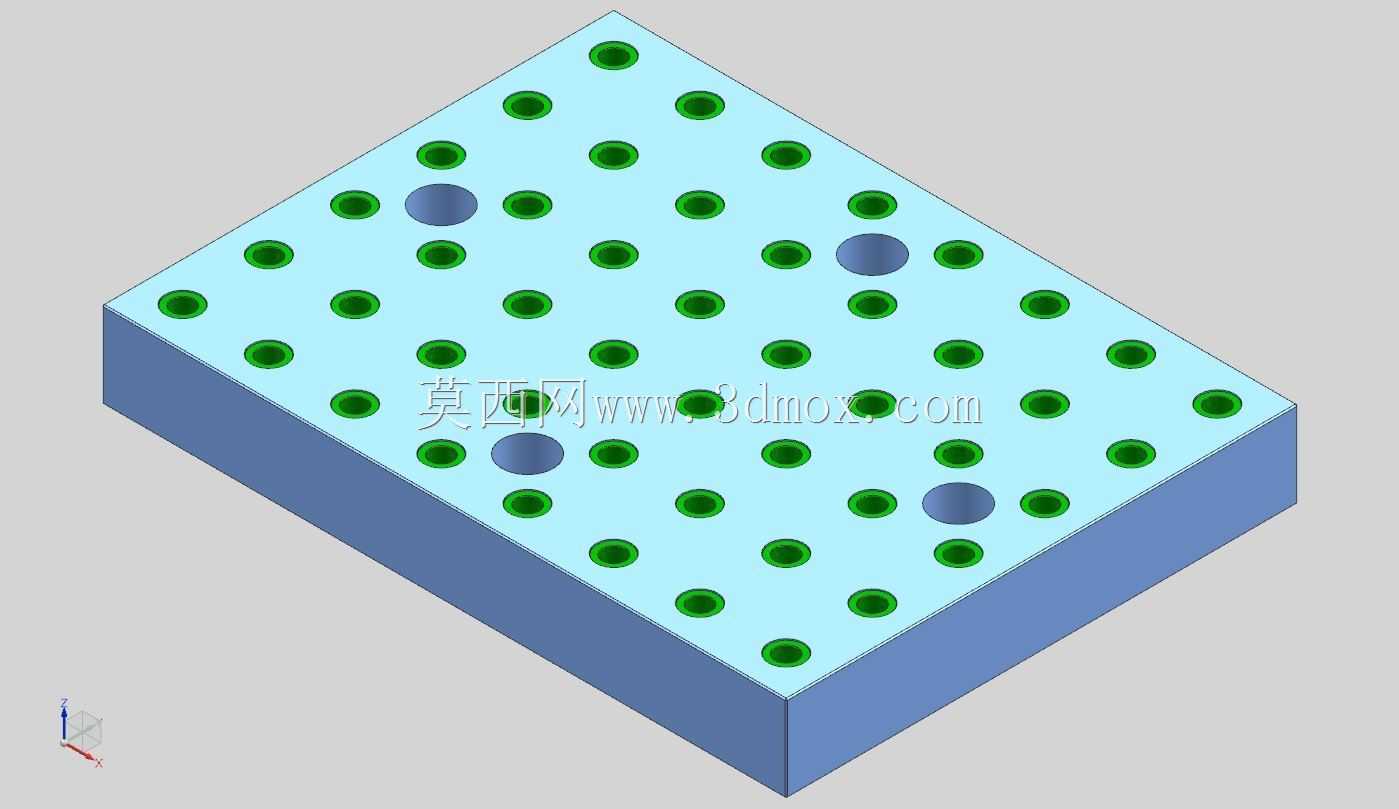

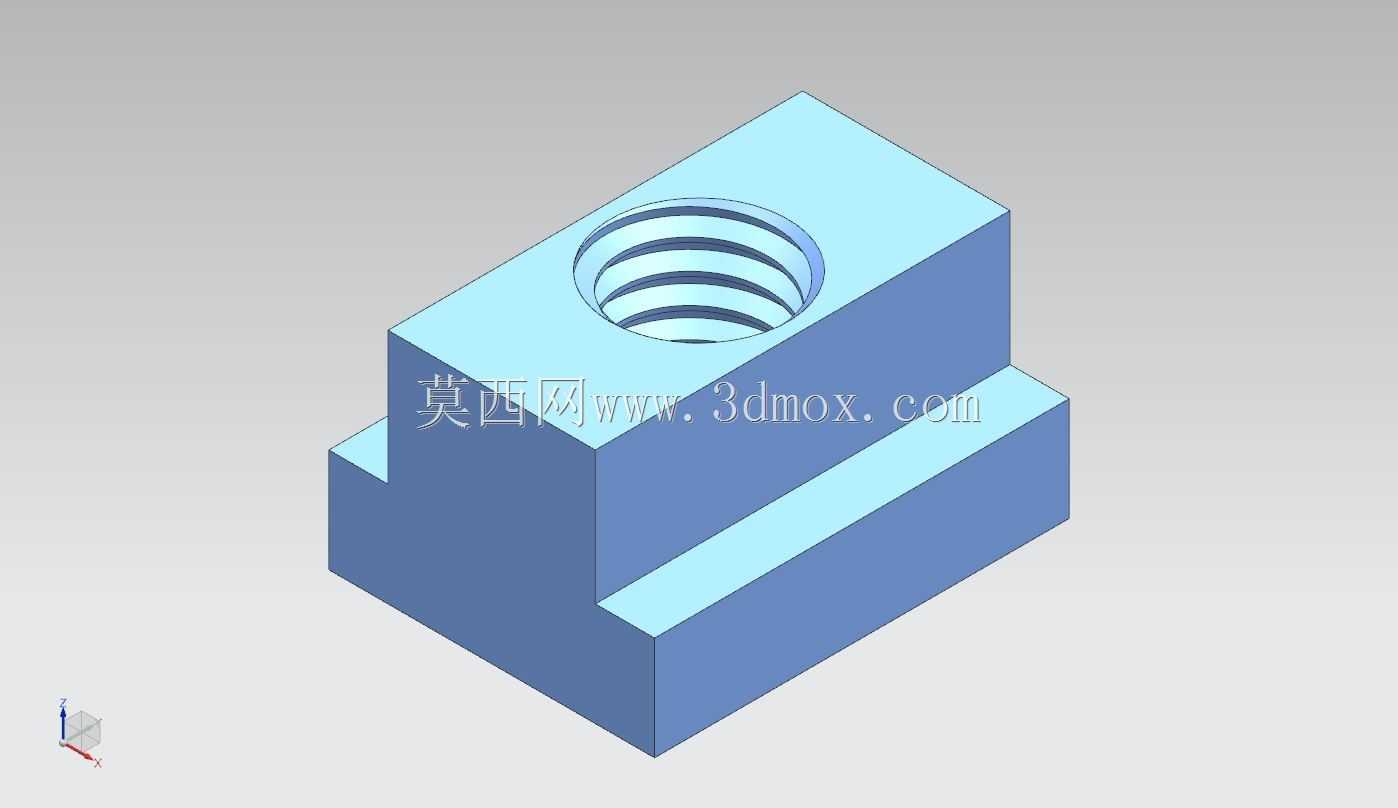

　　适配多品种小批量的柔性加工需求。零件侧面的阶梯齿结构是和工装基座配合的定位结构，齿形的节距和台钳基座的齿条槽完全匹配，安装时齿形啮合可以承受更大的切削侧向力，避免重切削工况下夹紧块出现滑移移位，齿形的倒角设计也能降低安装时的对位难度，提升装夹效率。零件的整体外形采用长方体切斜角的构型，所有棱边都做了0.5mm的工艺倒角，既可以去除加工毛刺避免操作人员划伤，也能减少零件热处理时的应力集中问题，提升零件的整体使用寿命。从安装边界来看，零件的底面为全平面精加工结构，和工装基板的贴合平面度要求控制在0.02mm以内，保证装夹时的受力均匀，腰型槽的中心距底面高度匹配标准台钳的安装基面尺寸，不需要额外加装垫片即可直接适配通用工装基板的安装孔位。

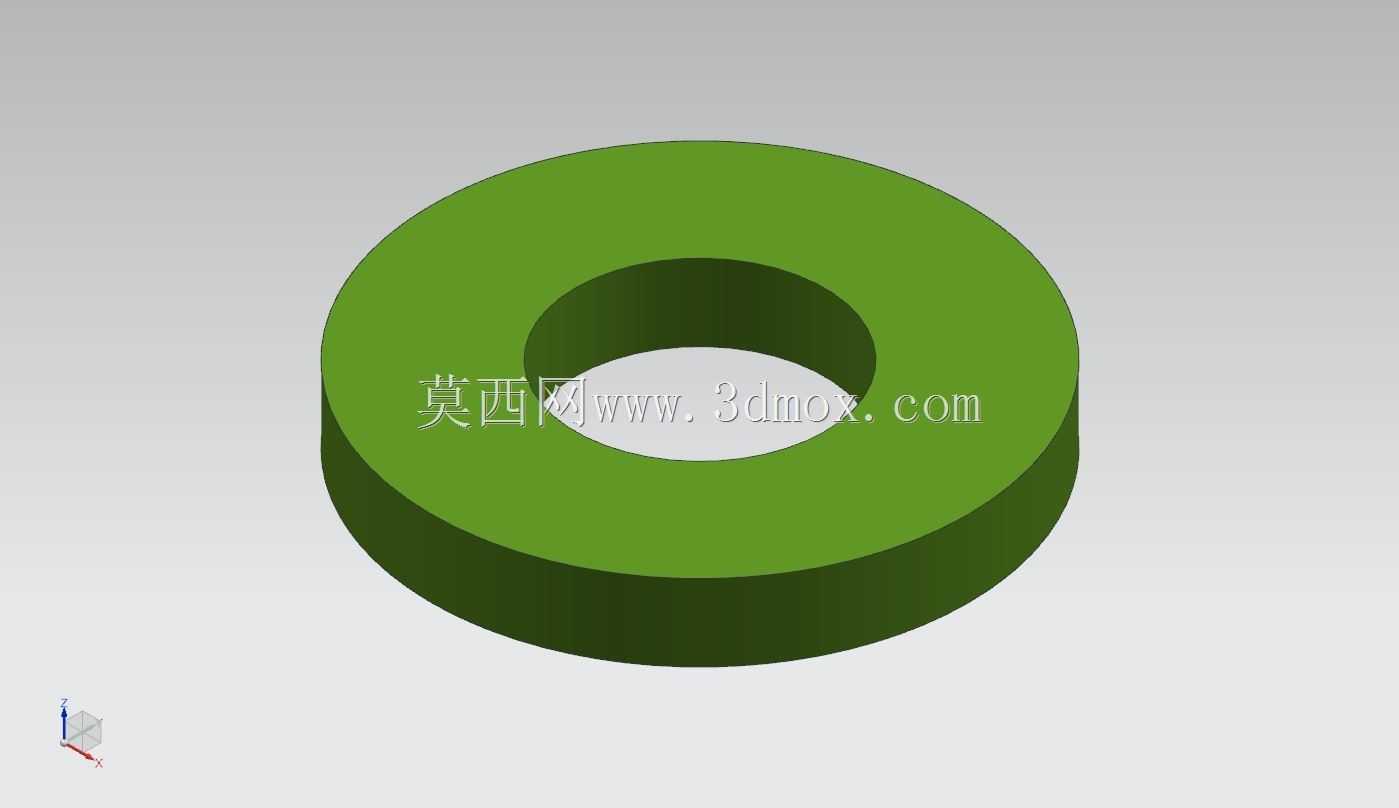

　　这类夹紧组件在NX CAM重用库中做了参数化配置，调用时可以根据实际加工的工件尺寸、切削参数动态调整楔块角度、腰型槽长度、齿形节距等核心参数，自动适配不同的加工场景，不需要从零开始建模，能大幅缩短数控编程前的工装准备周期。零件的材质默认选用40Cr调质处理，表面硬度达到HRC28-32，兼顾韧性与耐磨性，适合常规钢件、铝件的铣削加工装夹需求，如果用于重型切削场景，也可以将参数调整为合金工具钢材质，增加表面淬火处理提升硬度。在实际加工应用中，这类夹紧块通常成对配合使用，分别布置在工件的两个对称侧边，配合台钳的固定钳口形成稳定的三点定位装夹，对于薄壁类零件，还可以在斜压面加装铜质垫片，避免装夹力过大造成工件变形。
