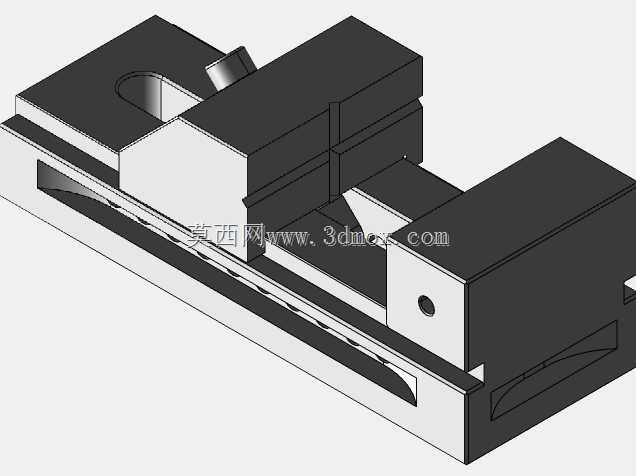

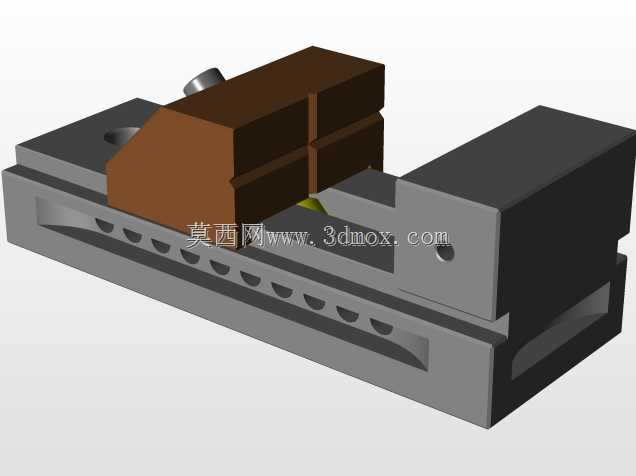

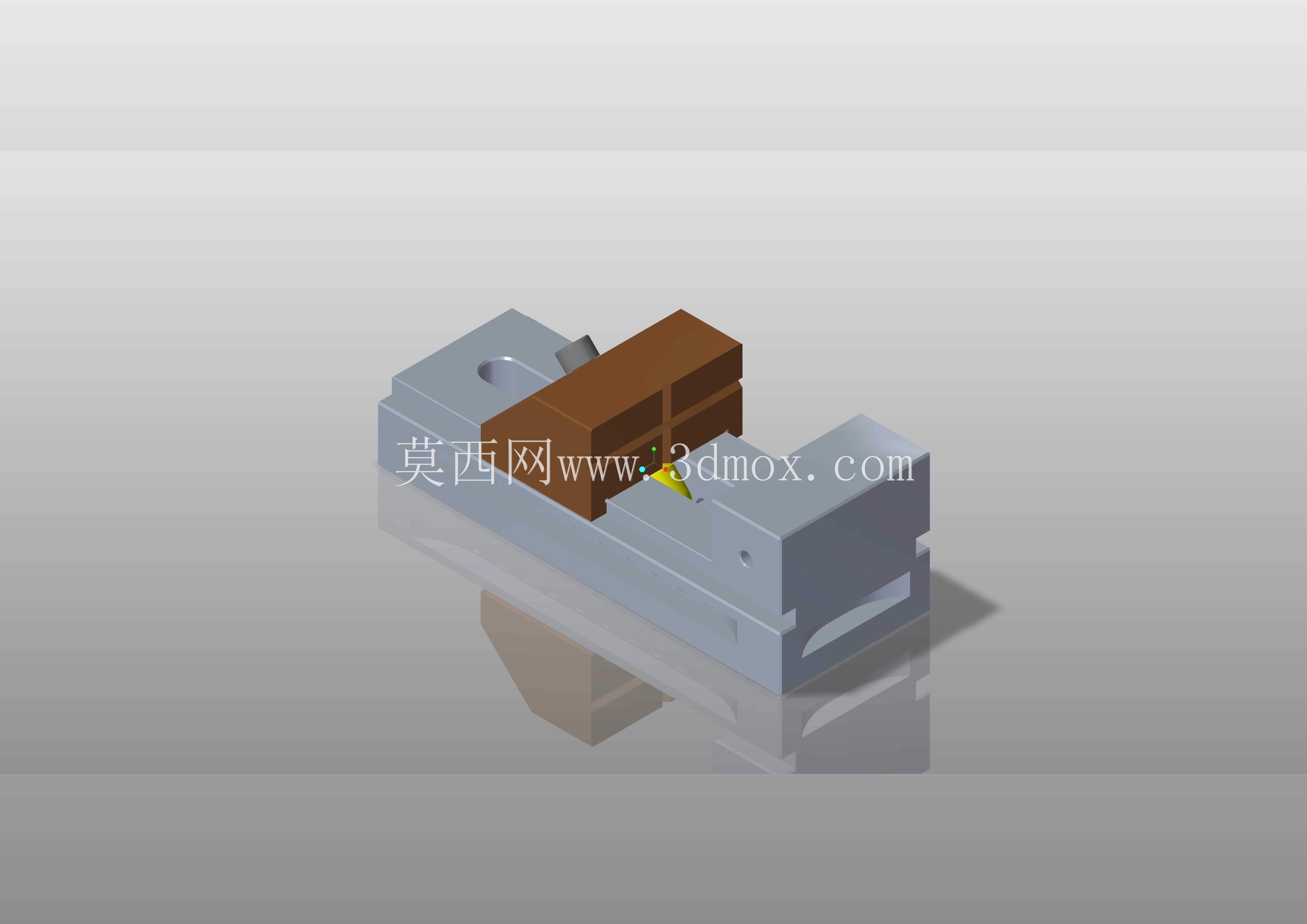

高精密机加工用快动式工装虎钳结构

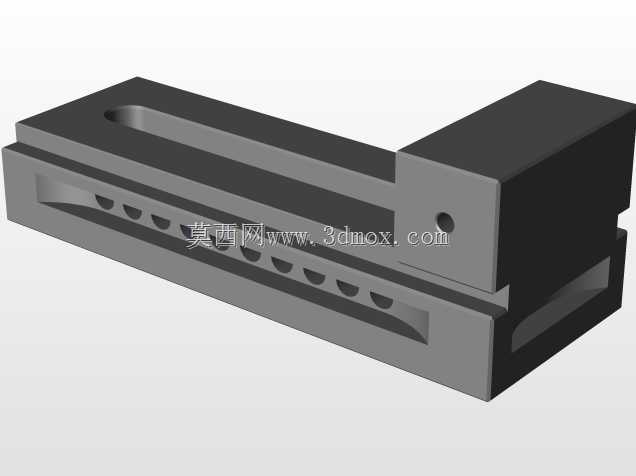

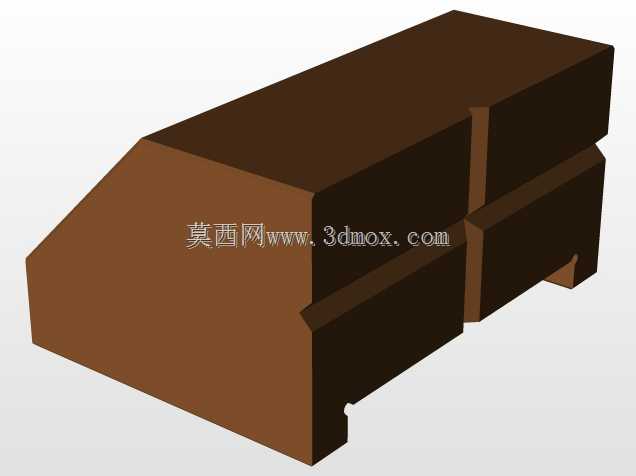

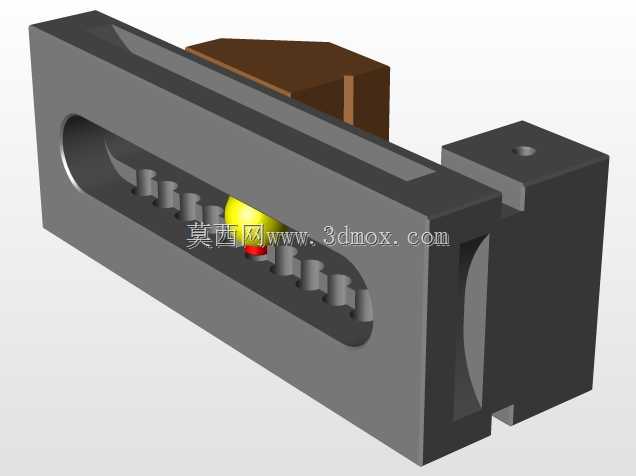

这款精密虎钳是面向精密机加工场景打造的核心工装夹持部件，主要应用于数控铣床、加工中心、精密磨床等设备的工件装夹环节，承担小尺寸精密零件加工过程中的刚性固定作用，在精密零部件加工、模具型腔加工、小批量精密五金件生产场景中，能够有效避免装夹变形、夹持偏移导致的加工精度超差问题，是精密加工工位不可或缺的基础工装。从实际用途来看，该虎钳区别于普通台虎钳的大夹持力粗放设计，核心定位是高精度装夹，能够适配方形、矩形等规则截面工件的快速装夹，夹持过程中钳口平行度保持性优异，可将工件的定位误差控制在微米级区间，满足半精加工、精加工工序对装夹基准的精度要求，同时也可配合工装垫块、异形钳口适配不规则小型零件的夹持需求，覆盖电子五金、精密模具、航空航天小结构件等多领域的精密加工装夹需求。在功能特性上，这款虎钳采用了快动式夹持结构设计，无需反复旋转长行程丝杆即可完成钳口的大范围开合调整，靠近夹持位置后通过锁紧机构实现刚性施压，大幅缩短工件装夹的辅助时间，提升加工工位的换件效率；钳体整体采用高刚性合金钢材打造，关键受力面经过淬火硬化处理，长期反复装夹不会出现钳口塌陷、基体形变问题，夹持状态下抗切削振动能力强，能够承受硬质合金刀具高速铣削带来的交变载荷，不会出现工件窜动、振刀导致的加工面粗糙度不合格问题；固定钳身与活动钳身的配合面采用精密研磨加工，滑动间隙控制在极小范围内，夹持过程中活动钳身不会出现上翘、偏摆问题，保证夹持力均匀作用在工件接触面上，避免薄壁工件装夹变形。从设计思路来看，这款虎钳在结构设计阶段优先平衡了装夹精度、操作效率、结构刚性三者的关系，摒弃了传统虎钳冗余的结构设计，将钳身整体做了紧凑化处理，在保证足够夹持行程的前提下缩小了整体外形尺寸，既可以单台使用夹持小型工件，也可以多台并排安装在机床工作台上实现多工件同步装夹，适配批量零件的加工需求；钳口采用可更换式设计，用户可根据加工工件的材质、外形更换对应材质、齿形的钳口，比如加工软质金属工件时更换铜质钳口避免夹伤工件表面，加工毛坯件时更换带齿淬火钳口提升夹持摩擦力，无需整体更换虎钳即可适配不同加工场景。在外形尺寸与安装边界上，这款虎钳的底座采用标准机床T型槽安装间距设计，安装孔位适配多数加工中心、铣床的工作台T型槽规格，无需额外制作过渡转接板即可直接固定在机床工作台上；整体高度控制在合理区间，装夹工件后不会超出机床的Z轴有效加工行程，同时钳身两侧预留了定位基准面，可配合机床寻边器快速完成虎钳在工作台上的定位找正，缩短工装准备时间；钳身底部做了全平面研磨处理，与工作台面贴合度优异，安装后不会出现悬空、翘曲问题，保证装夹基准与机床坐标系的一致性。
