线性滚动直线导轨滑块组件结构设计

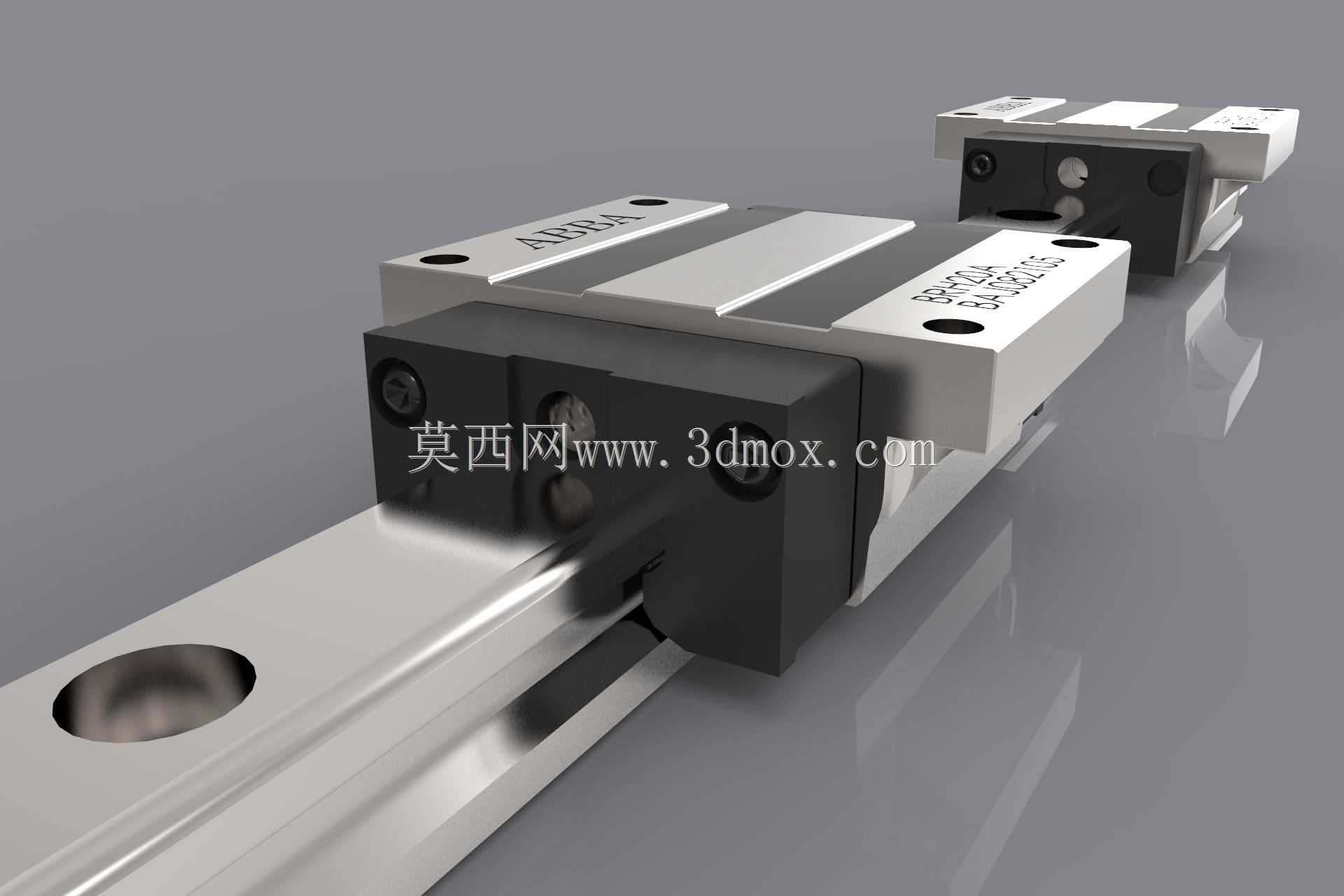

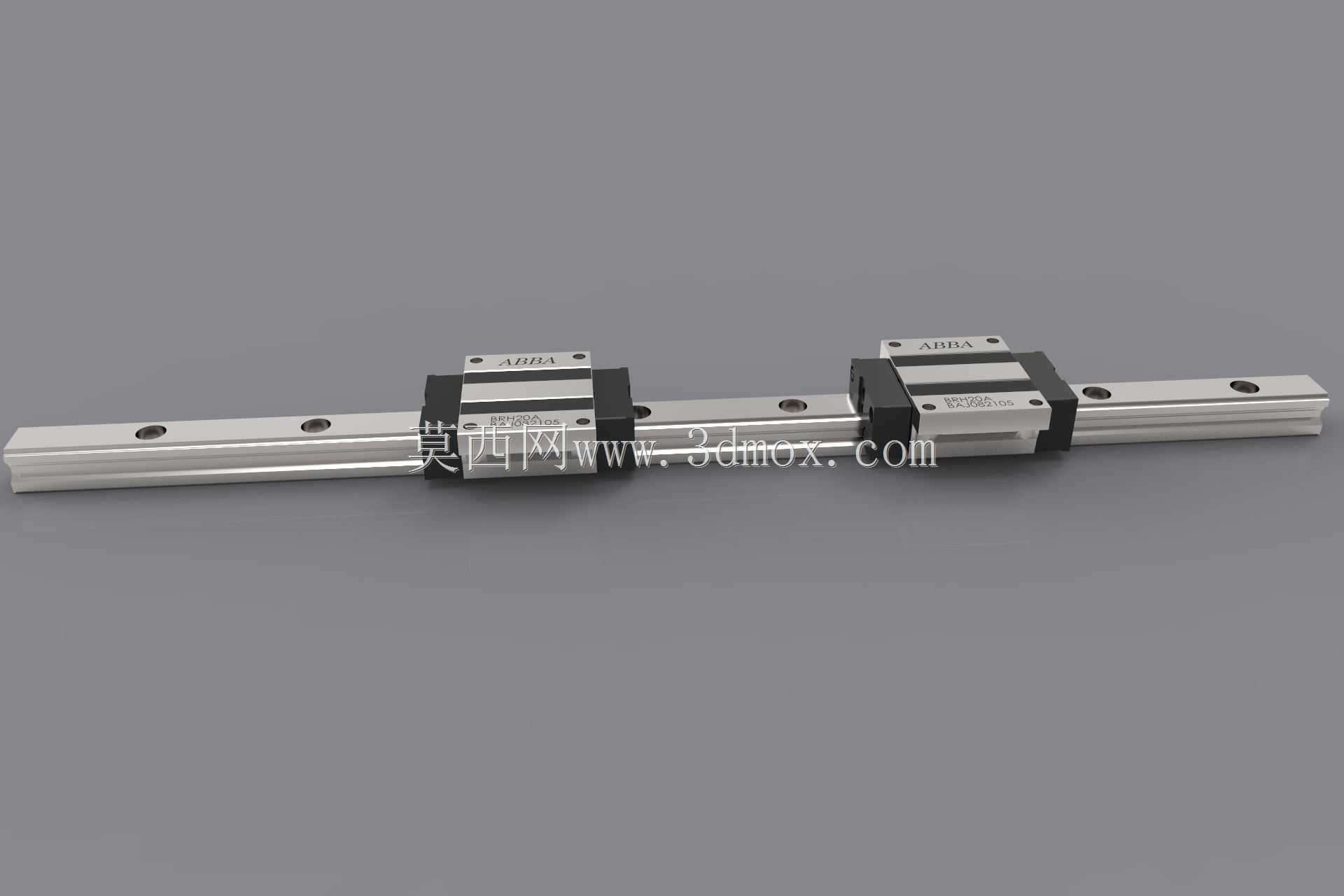

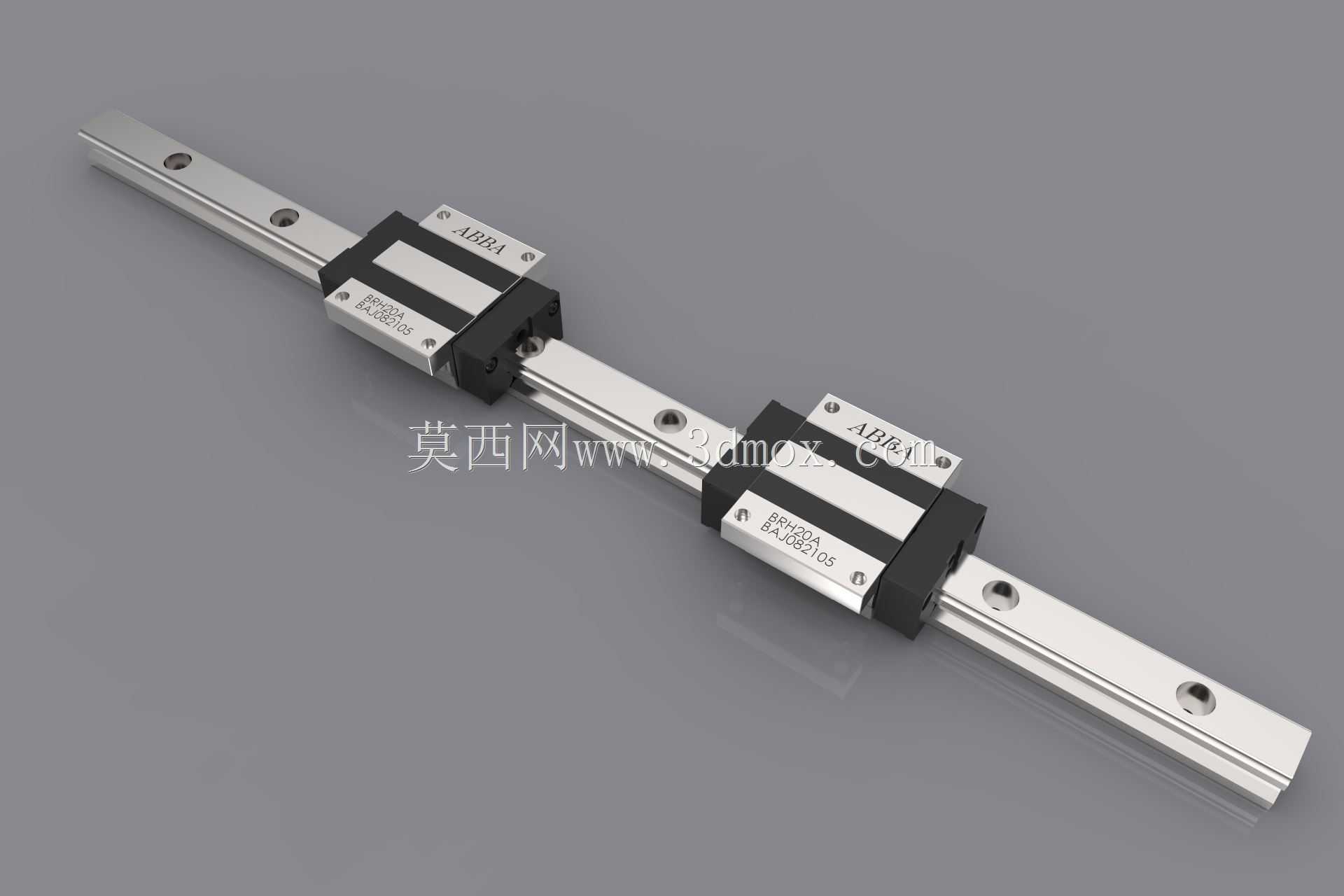

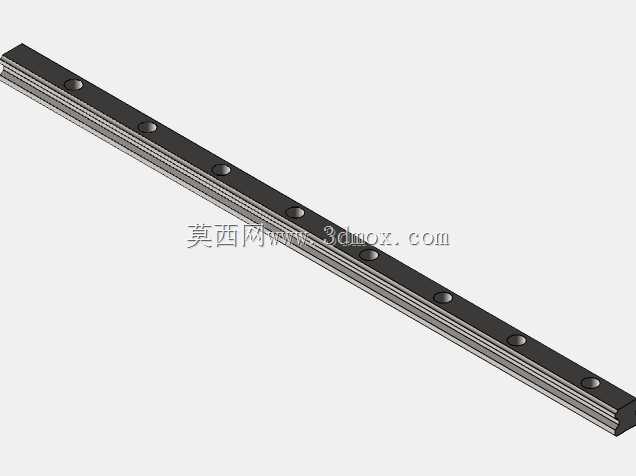

本次呈现的线性滚动导轨组件，是工业直线传动场景中应用极为广泛的核心导向部件，在各类需要高精度直线往复运动的设备中承担着核心导向与承载作用。从应用场景来看，这类导轨组件大量适配于自动化生产线的移栽模组、数控机床的进给轴系、精密检测设备的位移平台、电子制造设备的贴片工位、工业机械手的直线行走轴等场景，能够在高负载、高频率往复运动的工况下保持稳定的导向精度，为设备的运动精度提供基础支撑。从实际用途来看，该组件通过滑块与导轨之间的滚动体循环运动，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的摩擦阻力，既可以承受来自径向、反径向、左右水平方向的额定负载，也能在一定程度上承受倾覆力矩，满足多方向负载的安装使用需求，同时具备运动灵敏度高、低速无爬行、定位精度稳定的特点，能够有效提升设备整体的运动平稳性与重复定位精度。从功能特性来看，这款导轨滑块组件采用四方型标准滑块结构，滑块两端设置有端盖与密封结构，能够阻挡加工过程中的切屑、粉尘进入滑块内部的滚道区域，延长内部滚动体与滚道的使用寿命；导轨本体上预制有等间距的安装沉孔，可直接通过螺栓将导轨固定在设备安装基准面上，滑块顶面也设置有对应的安装螺纹孔，方便搭载负载工作台或其他执行部件，安装调试过程便捷，互换性较强，同规格的滑块可在对应型号的导轨上灵活装配，降低后期维护更换的成本。从设计思路来看，该组件在设计过程中重点考量了滚道的接触角设计，通过优化滚动体与滚道的接触曲率，在保证额定动负载的前提下降低滚动体运行时的阻力波动，同时对滑块的回流路径进行顺滑处理，减少滚动体循环过程中的碰撞与噪音，让整体运行更加平稳顺畅；导轨的安装基准面做了精度适配设计，能够与设备安装基面紧密贴合，保证装配后的直线度精度，滑块的密封件采用双唇口设计，既可以阻挡外部杂质进入，也能留存滑块内部的润滑脂，实现长期免维护运行的效果。从外形尺寸与安装边界来看，这款导轨为标准宽度规格，导轨本体的宽度、厚度以及安装孔间距均符合通用行业安装尺寸标准，滑块的长度、宽度以及安装孔位的中心距也适配常规负载安装需求，安装时需要保证设备安装基面的平面度与直线度在允许公差范围内，导轨拼接时需要做好接头处的精度对齐，避免运行过程中出现卡顿或精度损失，滑块在导轨上的行程范围需要根据设备实际运动需求预留足够的安全缓冲距离，防止滑块运行超出导轨行程造成部件损坏。
