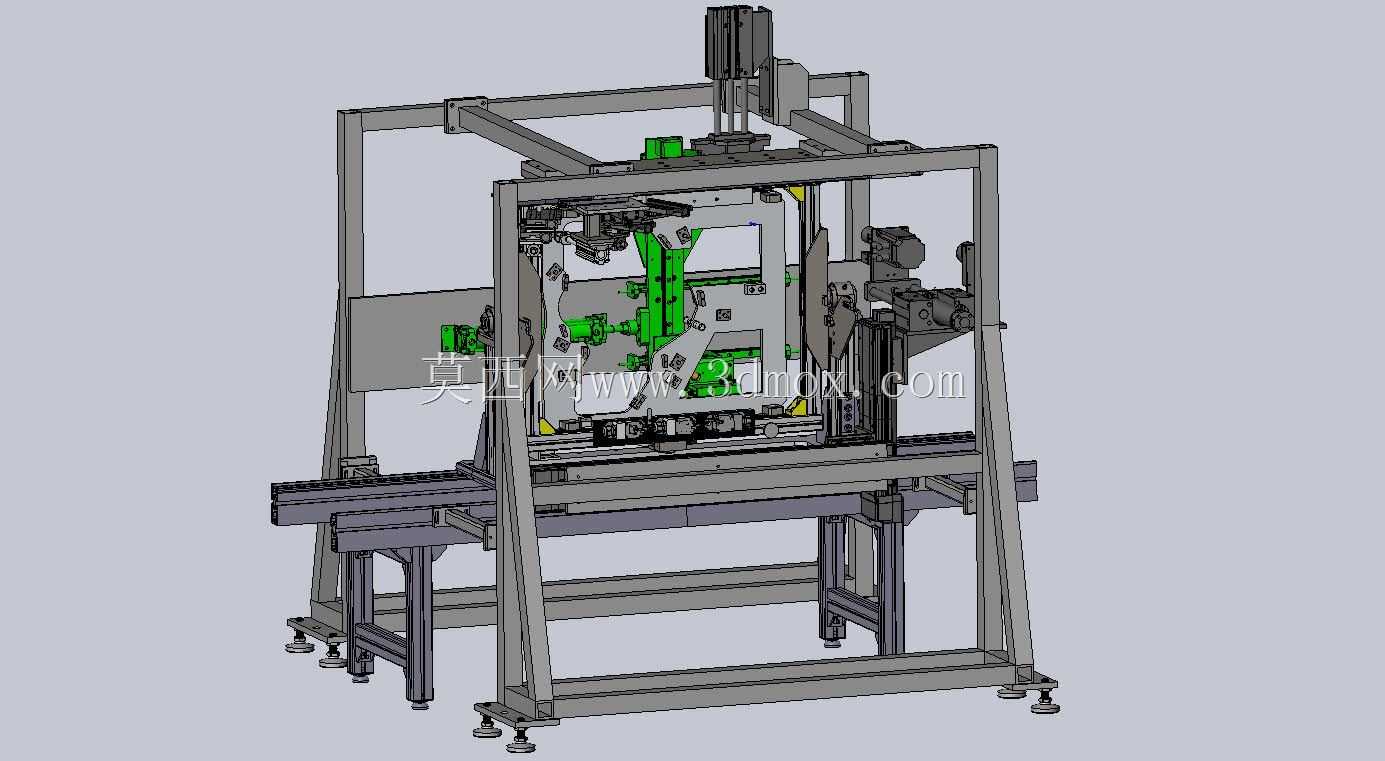

汽车车窗导轨性能检测试验台结构

该试验台主要应用于汽车零部件生产制造环节的质量检测工序，面向汽车车窗导轨总成的出厂性能验证与来料合格性校验场景，是汽车门窗系统生产链路中不可或缺的专用检测装备，能够在整车装配前完成导轨部件的全项性能核验，避免不合格零部件流入整车装配线造成的返工成本损耗。设备实际用途覆盖车窗导轨的滑动顺畅度测试、装配配合精度校验、往复运行耐久性模拟、安装位形位公差检测等核心检测项目，可完全替代人工多点位检测的传统作业模式，检测数据一致性更强，检测效率较人工检测提升数倍，同时可规避人工检测带来的主观判断误差，保障批次零部件的质量稳定性。从功能特性来看，该试验台采用框架式立式承载结构，底部配置可调式支撑脚杯，可适配车间不同平整度的地面安装需求，设备中部设置工件快装定位夹具，可兼容多款不同规格型号的车窗导轨装夹，夹具采用定位销与快速夹钳组合的装夹方案，工件装夹到位后可自动完成定位锁紧，无需额外人工校准；设备上部配置多组模拟执行机构，可模拟车窗玻璃升降过程中与导轨的配合动作，同步采集滑动阻力、运行异响、行程偏差等核心参数，侧部配置的多组检测模组可同步完成导轨安装孔位精度、型面轮廓度的在线检测，所有检测动作可按预设流程自动完成，检测完成后自动复位等待下一件工件装夹。设计思路上遵循检测作业的人机工程学原则，工件装夹高度设置在操作人员站立作业的舒适区间，所有执行机构均设置安全防护围挡，避免运行过程中人员误触造成安全隐患，整体框架采用标准工业铝型材与钢板焊接组合的结构，兼顾结构刚性与组装调试的便捷性，各功能模组采用模块化设计，可根据后续检测需求拓展更换不同的检测夹具与执行组件，适配更多规格的导轨产品检测需求。外形尺寸方面，设备整体占地空间适配常规车间检测工位布局，长度方向预留工件上下料的操作空间，宽度方向不超出常规工位的通道边界，高度方向满足厂房常规层高安装要求，安装时无需额外预埋地基，仅需将底部脚杯调平固定即可投入使用，外接气源与电源接口统一设置在设备侧部下方，便于现场管线排布接驳。
