面板嵌入式安装有源声光蜂鸣器结构

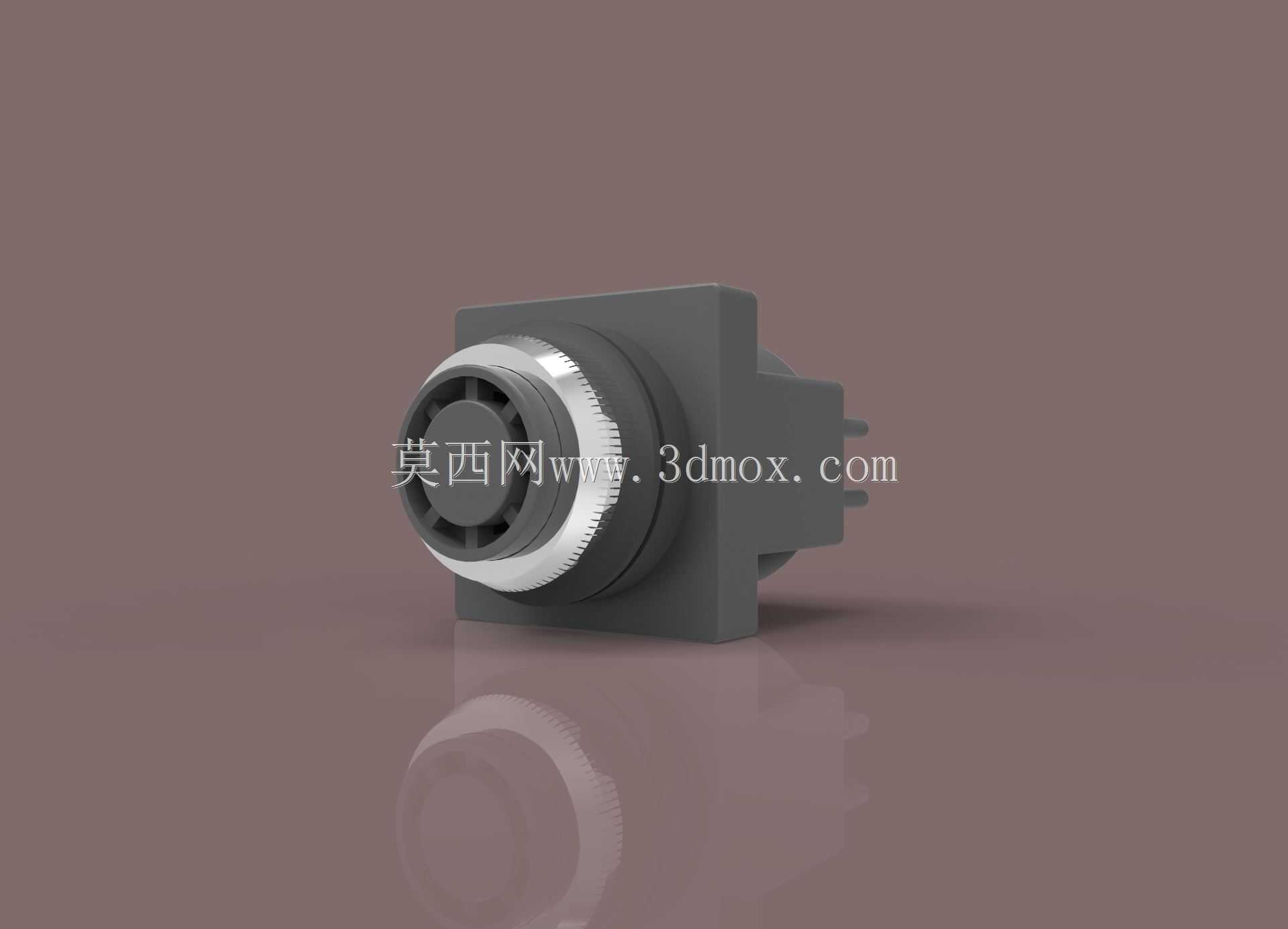

　　做设备电控部分设计的时候，很多工程师容易忽略声光提示器件的安装边界，总觉得这是个小部件，随便留个孔就能装，真到现场装配的时候才发现，要么面板开孔尺寸不对卡不进去，要么背部接线空间留得不够，端子插完和柜内走线干涉，甚至有些设备运行时振动大，没考虑卡扣的锁紧余量，用个半年蜂鸣器就从面板上松脱，误触或者掉进去都可能引发安全隐患。这次做的这个蜂鸣器结构，就是针对工控柜、设备操作面板的实际安装场景来的，先从安装端倒推结构：面板安装位采用方形法兰底座，前端带滚花金属锁紧圈，适配常规16mm、22mm两种通用面板开孔规格，安装时从面板正面插入，背部靠卡扣和前端锁紧圈双向限位，不需要额外打螺丝固定，单人就能完成装配，后期维护更换也不用拆柜内的走线架，直接从正面拧开锁紧圈就能拔出来更换，比传统螺丝固定的款式省至少三分之二的装配工时。

　　从功能特性来说，这款蜂鸣器属于有源压电式结构，内部集成了振荡驱动电路，不需要外部给方波驱动信号，只要通额定直流电压就能发出稳定的提示音，发声面采用格栅式透声结构，既不会让灰尘、飞溅的切削液直接进入内部腔体，又能保证声音的扩散角度，正前方1米处的声压级能达到85分贝以上，足够覆盖常规设备操作位的范围，不会因为车间的常规环境噪音盖过提示音。前端的金属圈做了倒角处理，安装后和面板贴合的位置没有突出的锐边，操作人员日常操作面板的时候不会被刮手，方形底座的定位边刚好和面板开孔的定位槽匹配，安装后不会因为日常触碰或者设备振动出现转动，保证发声方向始终正对操作位。

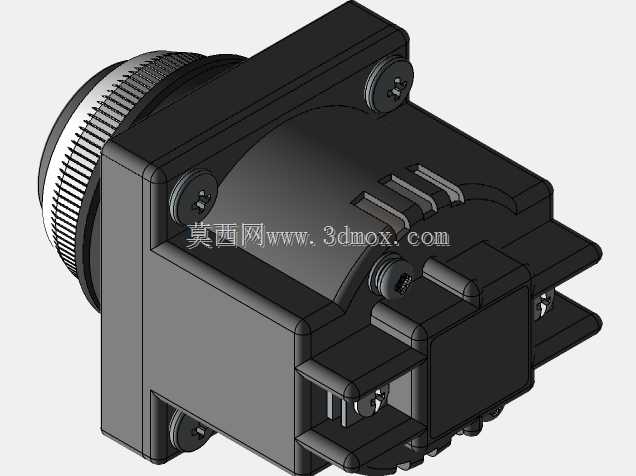

　　建模的时候特意把安装边界的尺寸做了冗余校验：法兰底座的厚度控制在3mm以内，适配1-5mm厚度的各类设备面板，不管是薄的冷轧钢板喷塑柜面，还是厚的绝缘工程塑料操作面板，都能通过调整锁紧圈的旋入深度实现可靠固定；背部的接线端子采用插片式结构，端子伸出长度控制在18mm以内，算上线鼻子和接线的弯曲半径，背部只需要留30mm的净空空间就足够，不会和柜内的线槽、导轨上的断路器等元件干涉。很多新手建模的时候容易把蜂鸣器的背部结构做的过于简化，要么没做定位卡扣的导向斜角，实际装配的时候硬塞容易把卡扣掰断，要么没留锁紧圈的防滑滚花细节，装配的时候手上有油污拧不紧，这次的结构里特意把卡扣做了15度的导入斜角，装配时只要对准开孔稍微用力就能推到位，锁紧圈的滚花纹理做了0.5mm的凹凸深度，即使戴薄的劳保手套也能顺利拧紧，不会打滑。

　　从应用场景来看，这类蜂鸣器的适配范围很广，不管是自动化生产线的设备故障报警、机床的操作提示音、配电柜的过载预警，还是特种设备的安全提示，都能用到，建模的时候把所有配合面的公差都按通用机械配件的公差等级做了预留，法兰和面板贴合的面做了0.2mm的平面度校验，安装后不会出现缝隙，防止柜内的灰尘从安装缝隙飘到面板表面。发声腔体的内部做了环形的加强筋，既可以避免注塑成型的时候出现缩水印，又能提升腔体的结构强度，设备长期运行产生的共振不会让腔体产生异响，保证提示音的纯度。另外接线插片的位置做了防呆设计，两个插片的宽度做了差异化处理，正负极接反的时候插不进去，避免现场接线的时候接反导致蜂鸣器不工作，减少现场调试的排查时间。很多人觉得这类小元件的建模没必要做这么细，真到出工程图、做BOM表、指导现场装配的时候就会发现，这些细节的完善能减少非常多的现场问题，不用反复改安装孔位，不用因为干涉调整柜内布局，小部件的结构合理性，往往能影响整台设备的装配效率和后期维护成本。
