壁挂式厨房卷纸收纳置物架结构设计

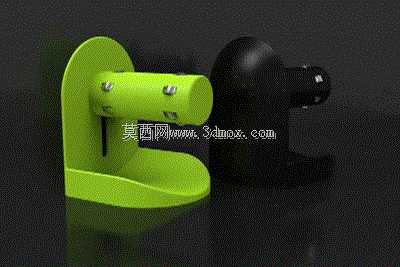

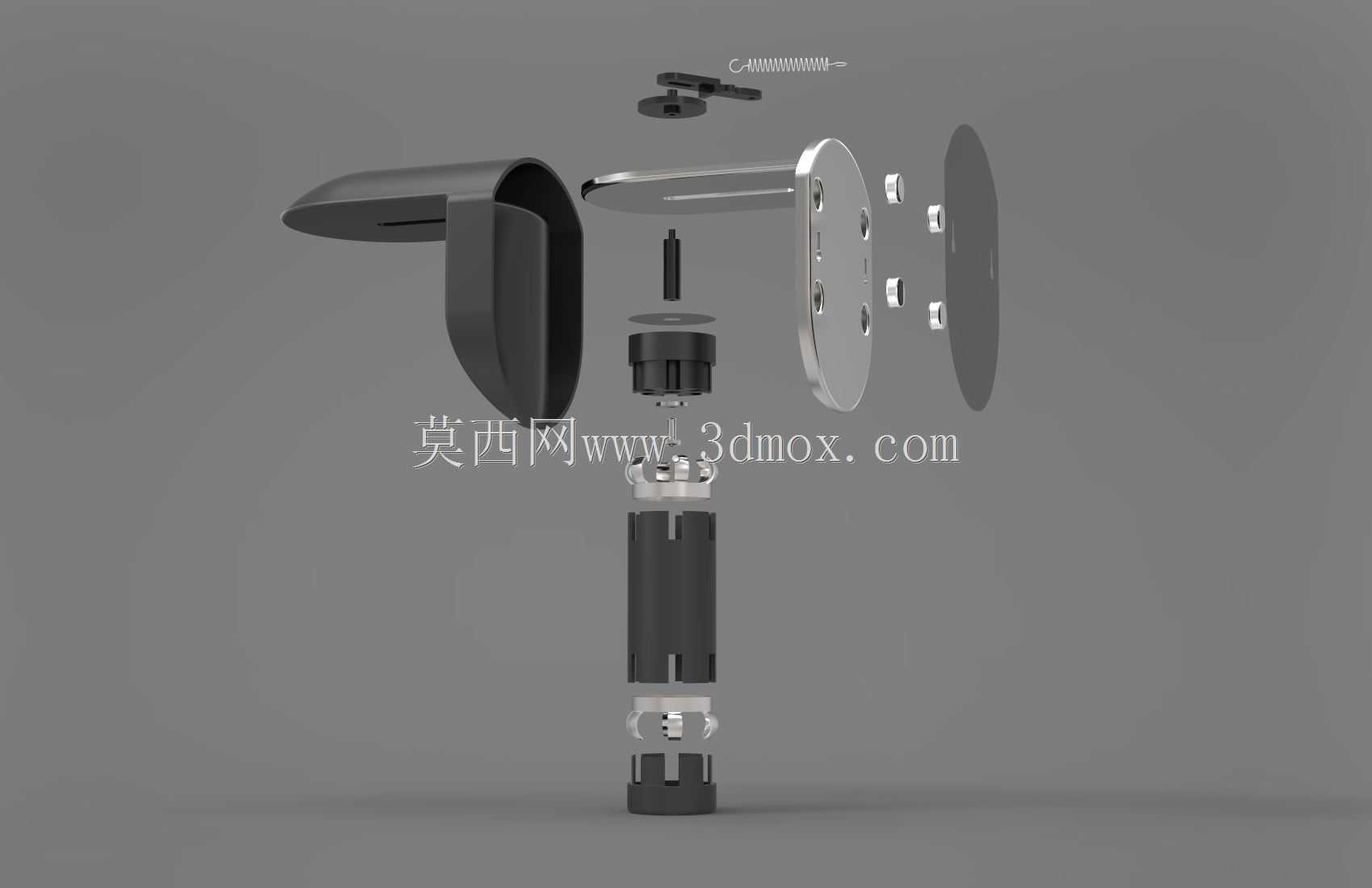

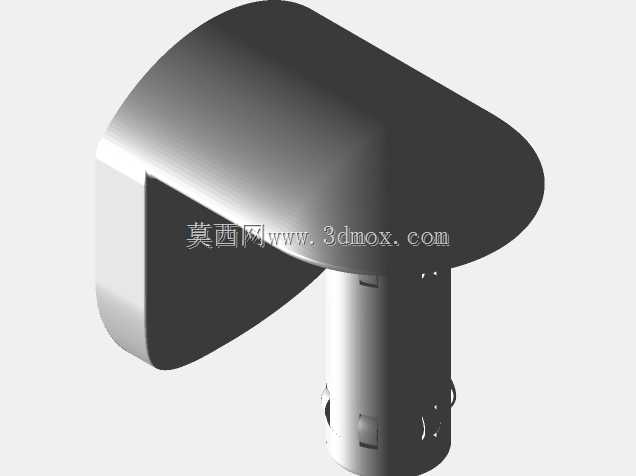

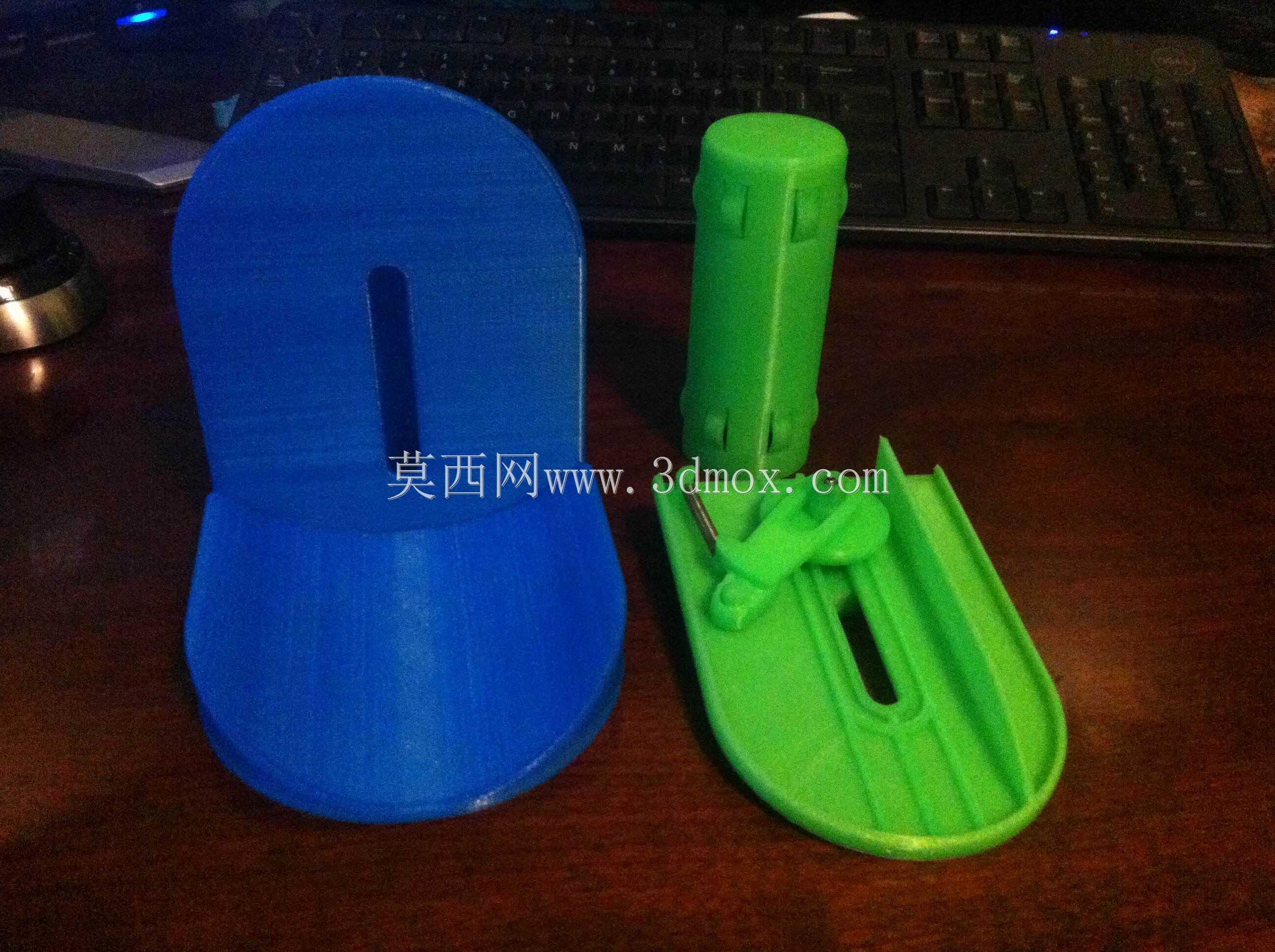

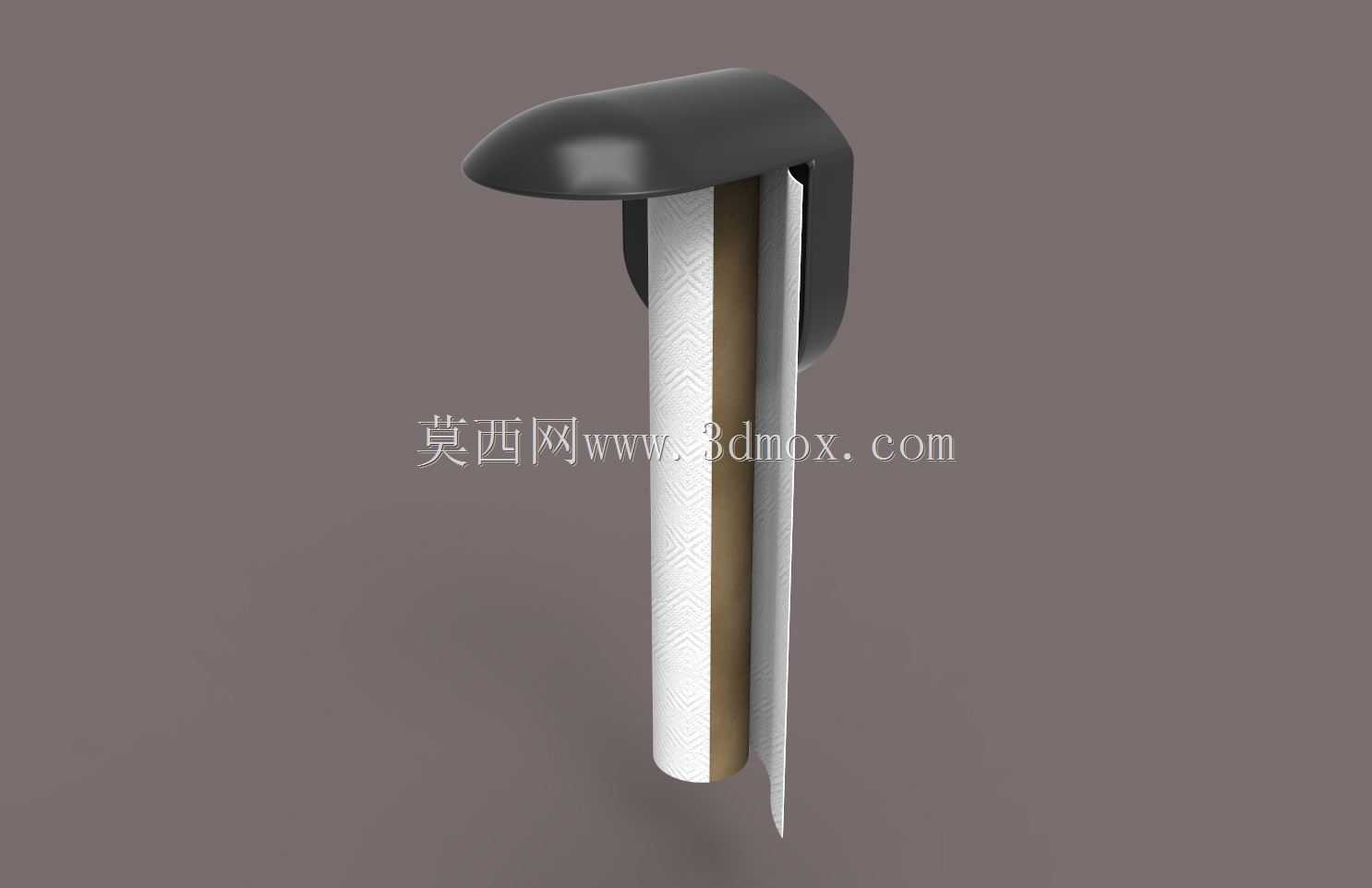

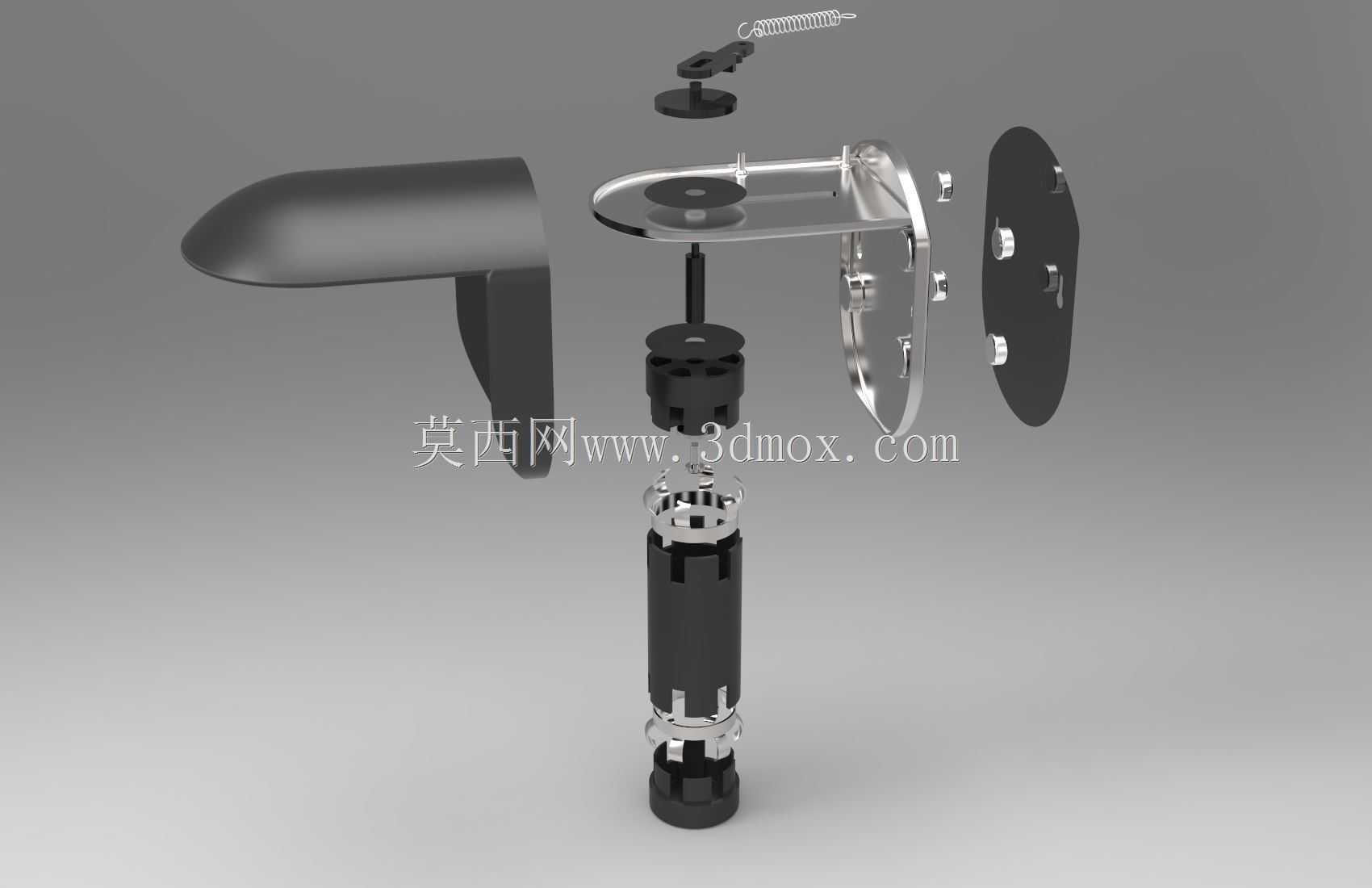

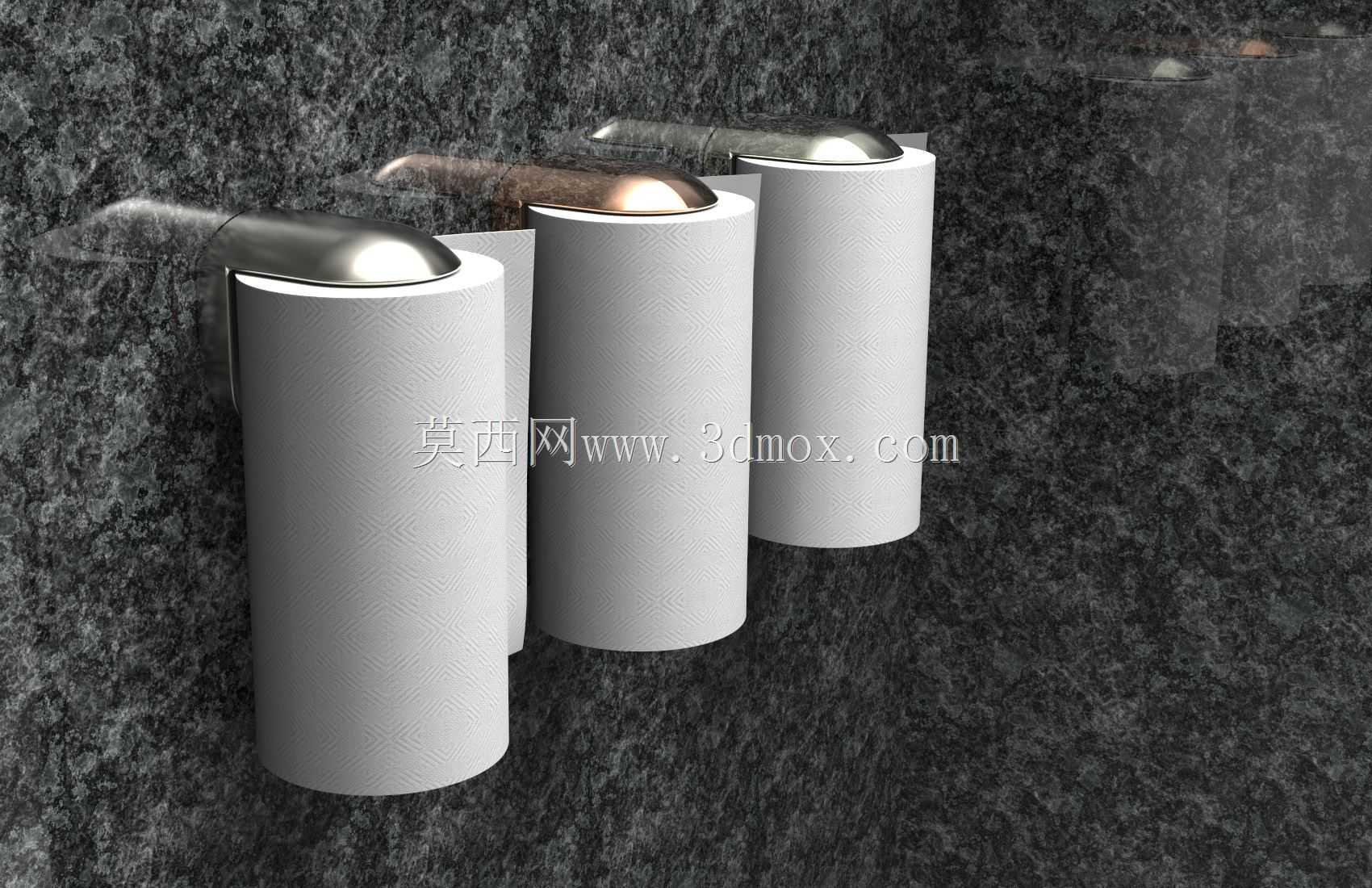

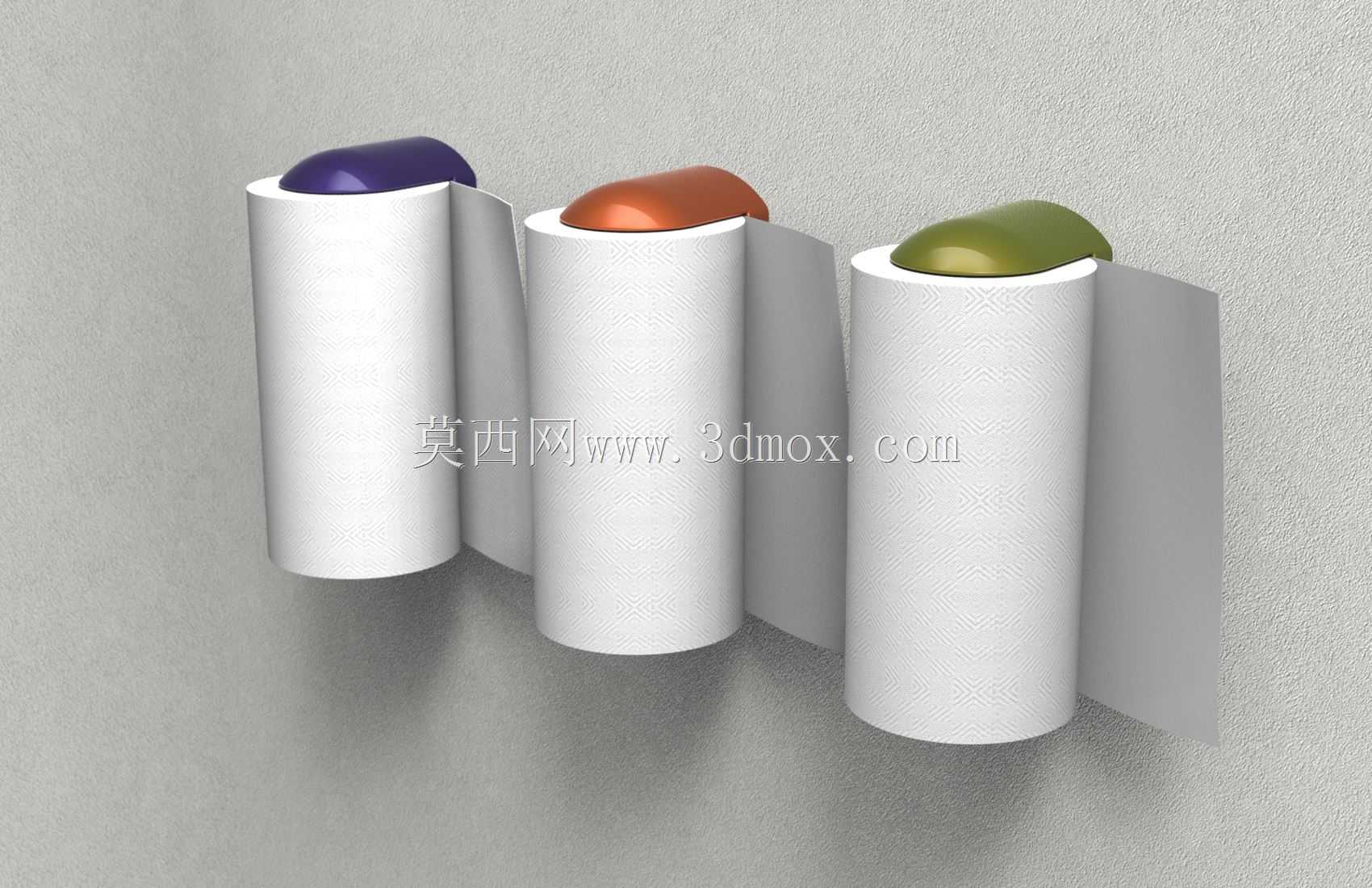

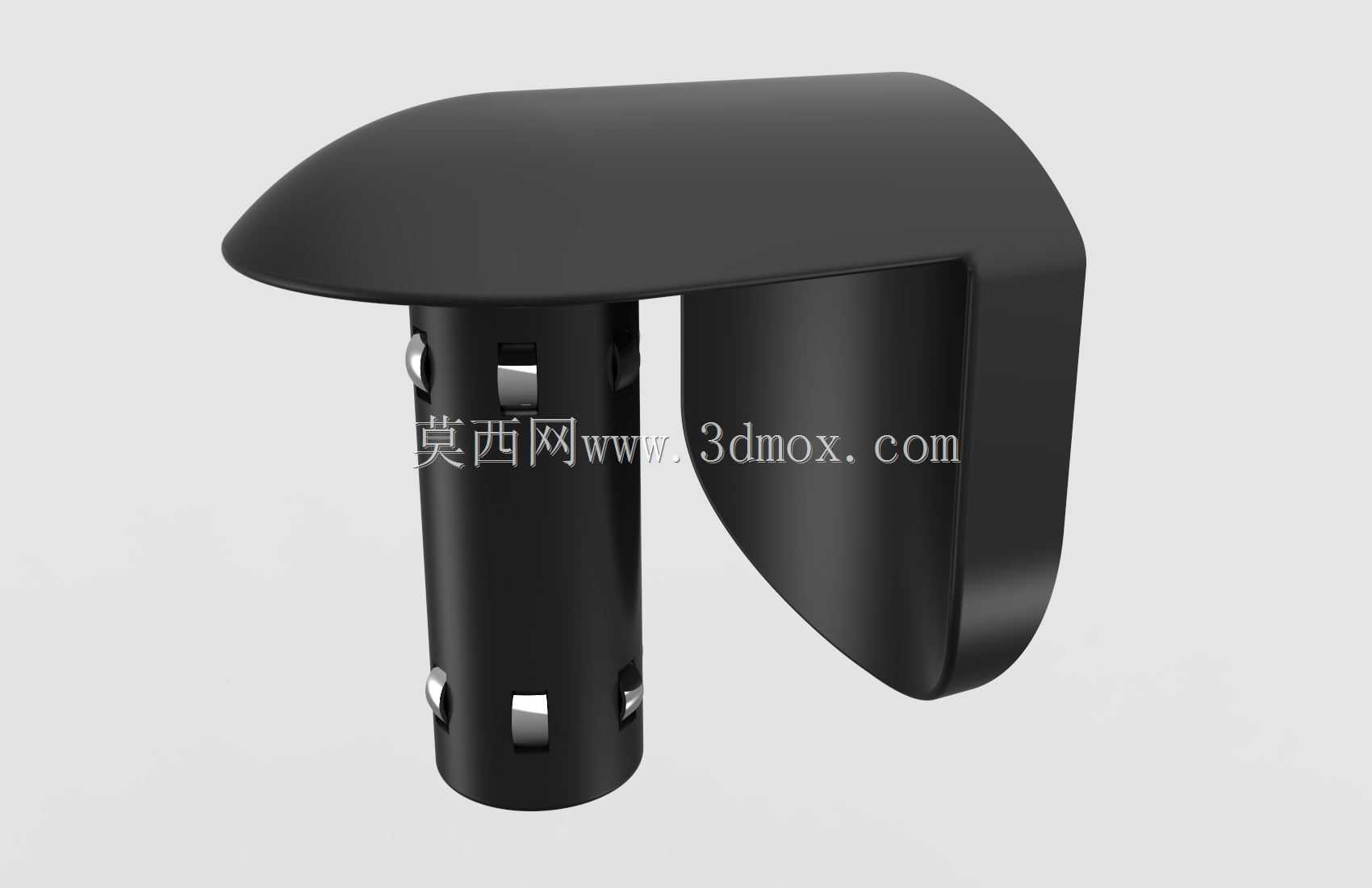

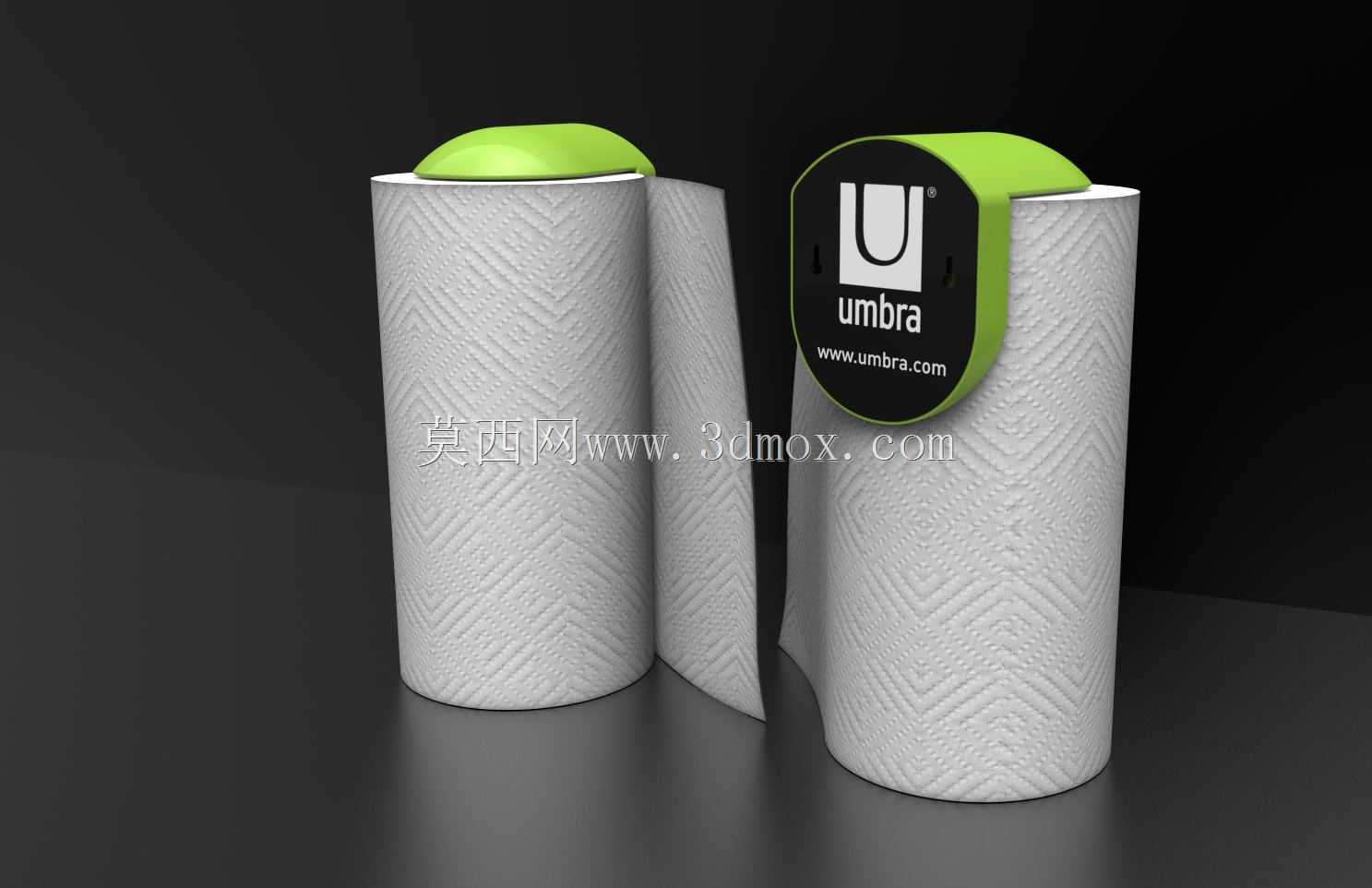

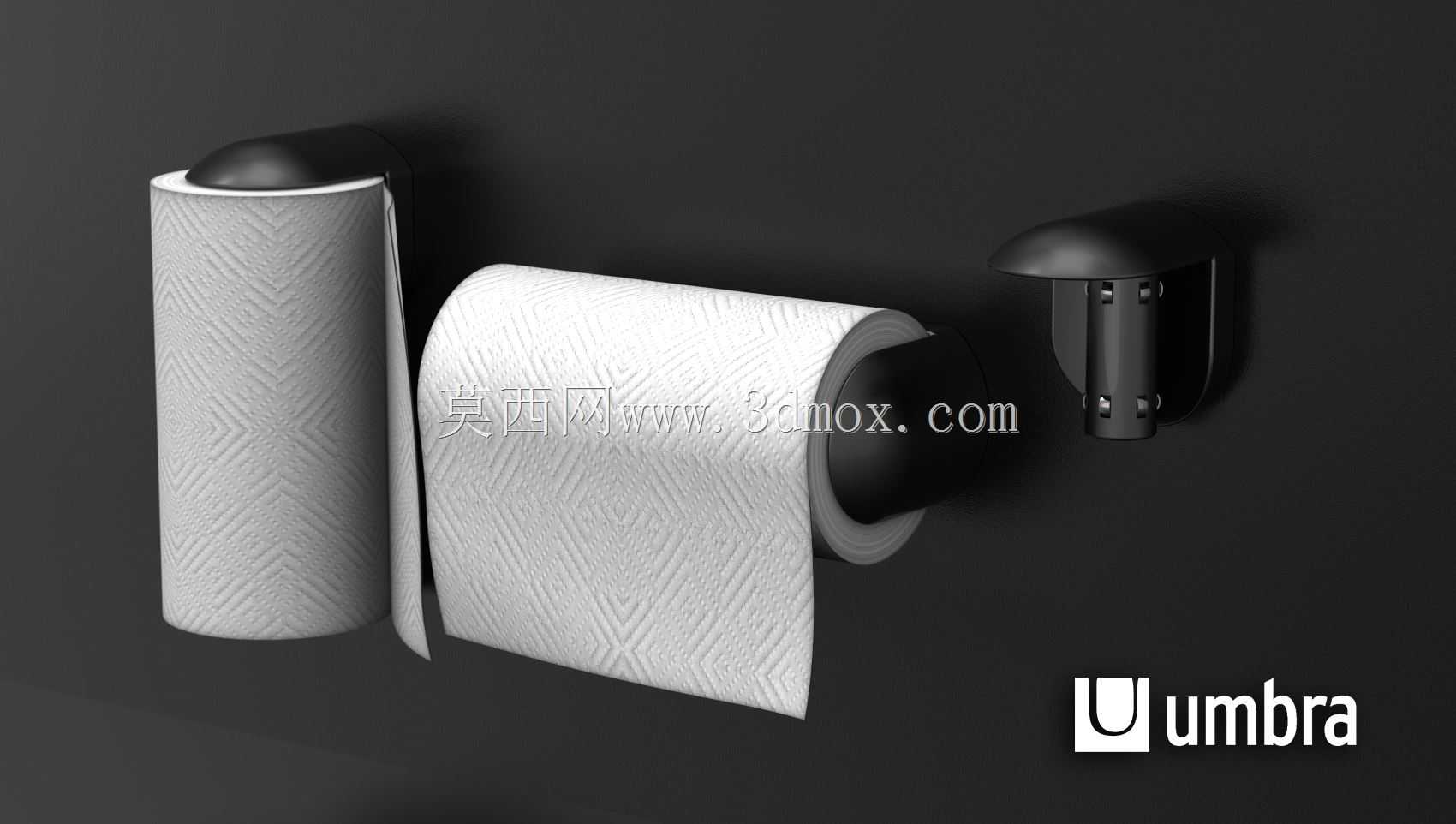

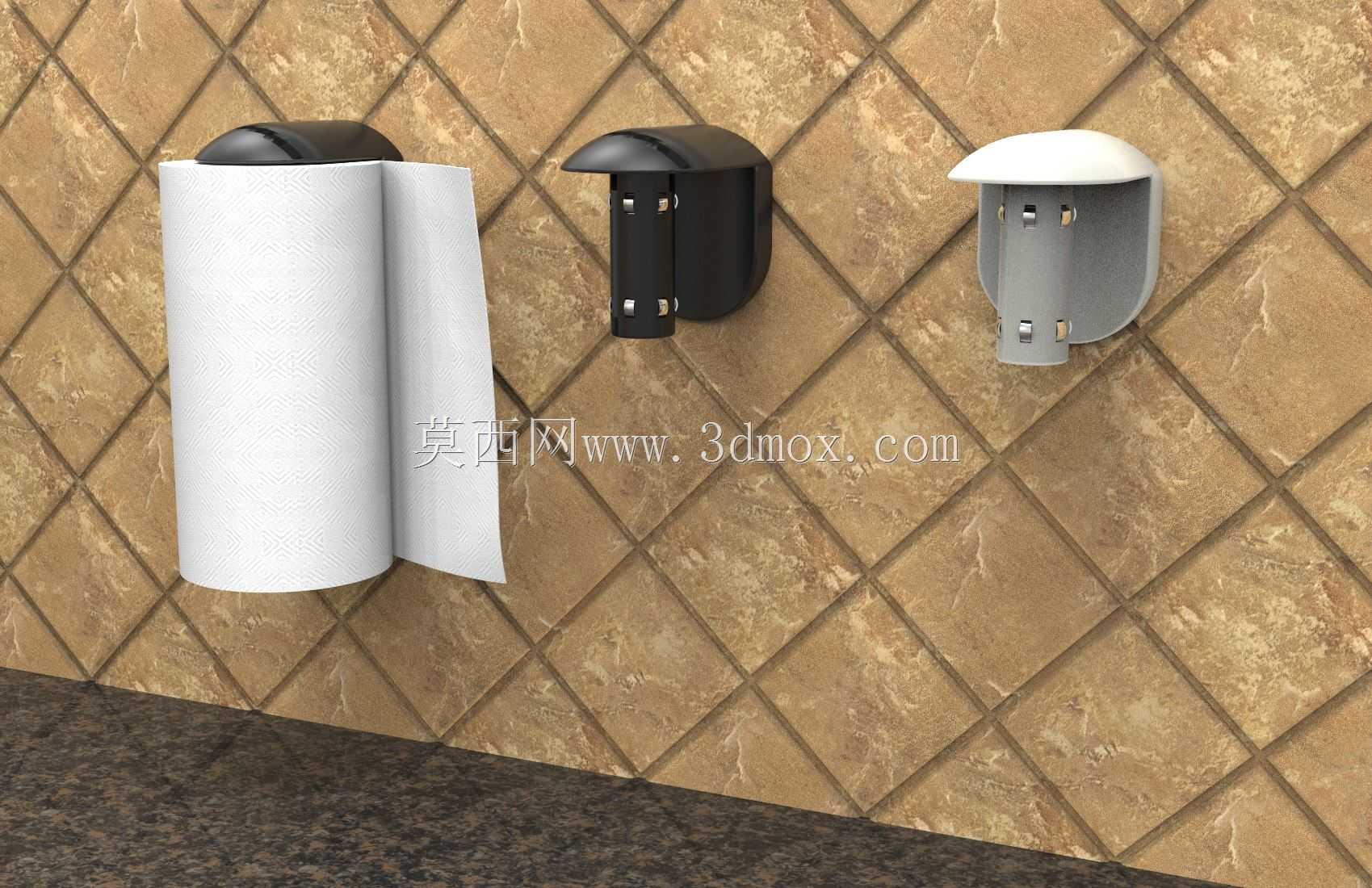

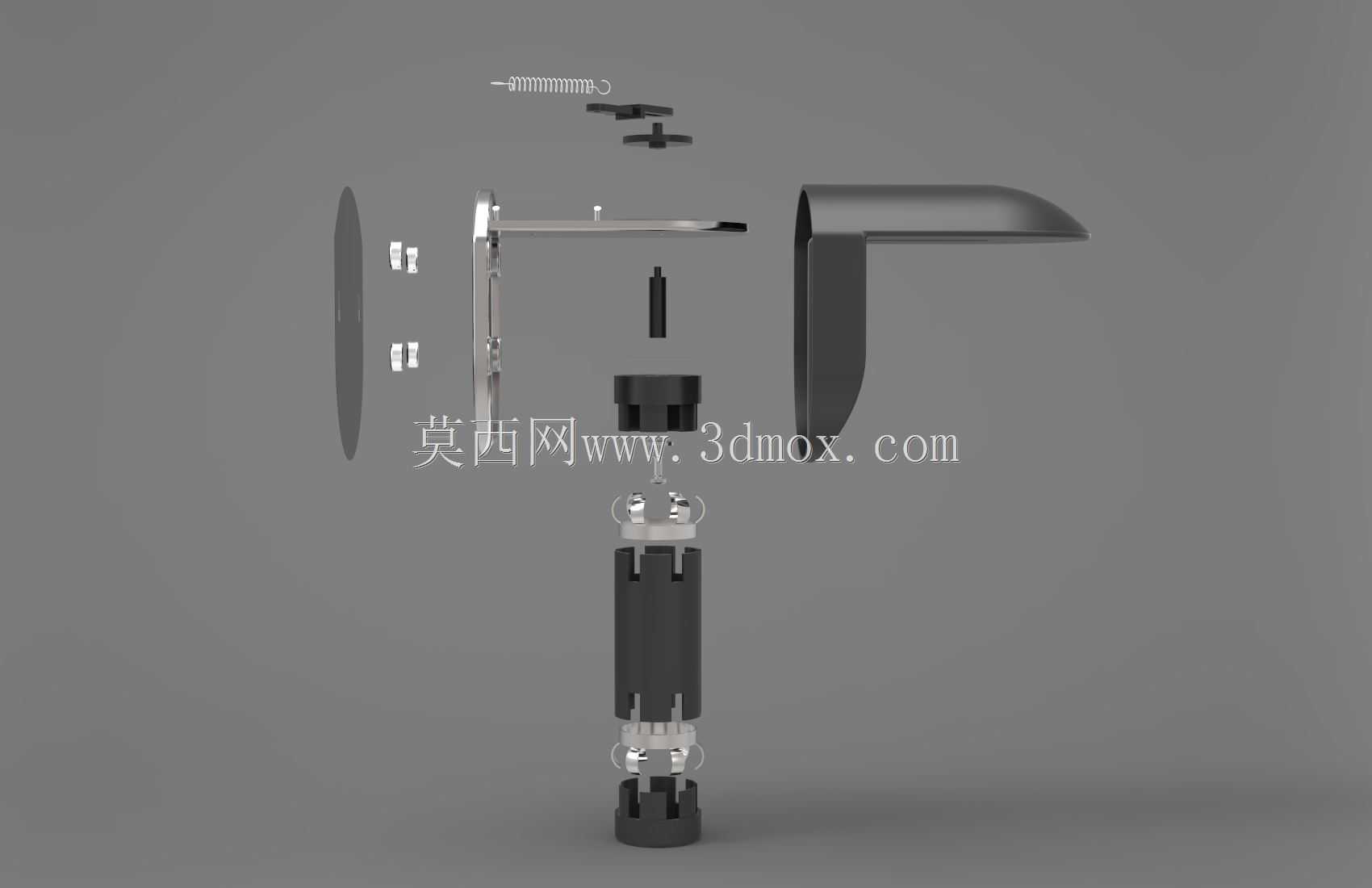

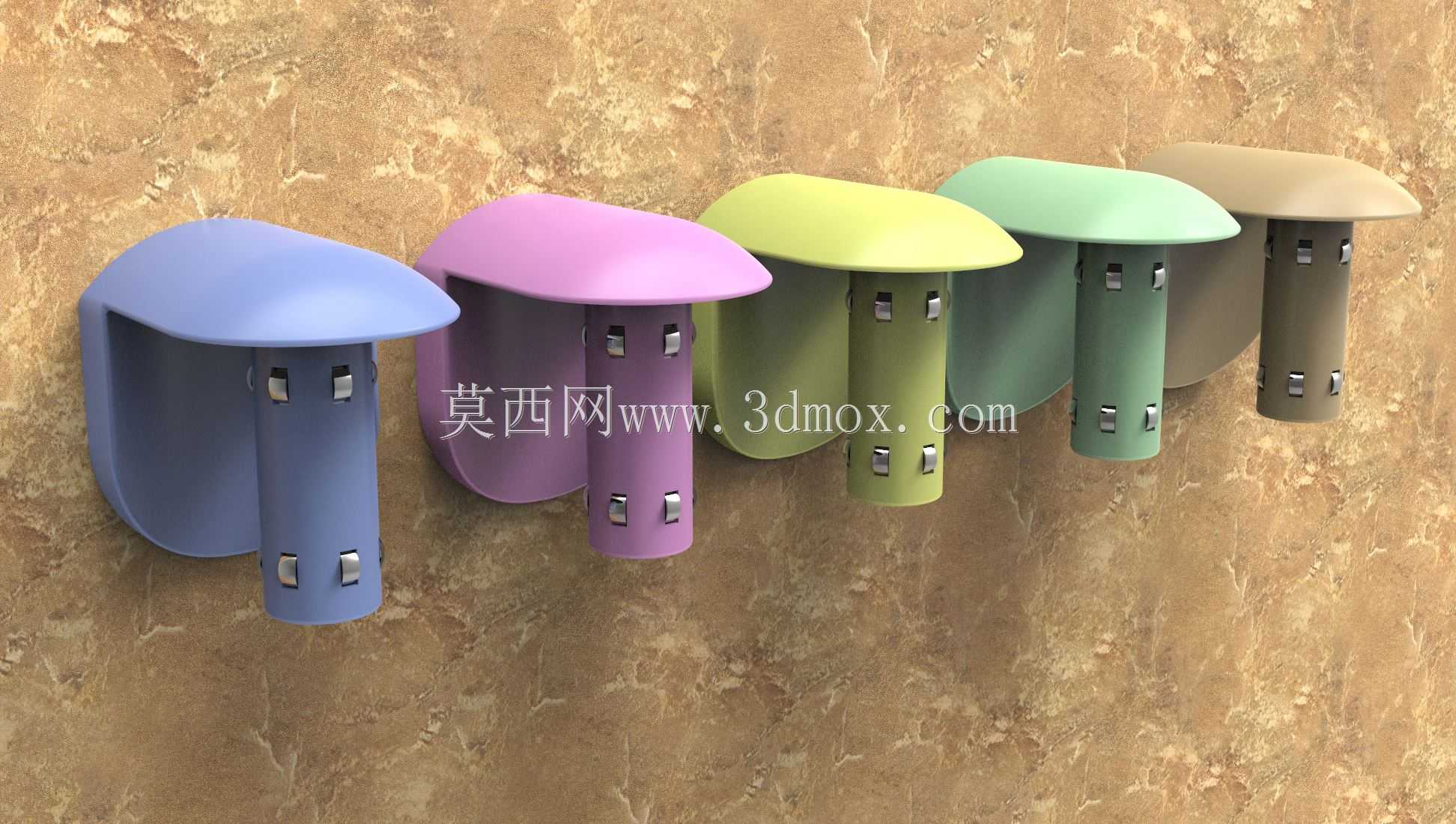

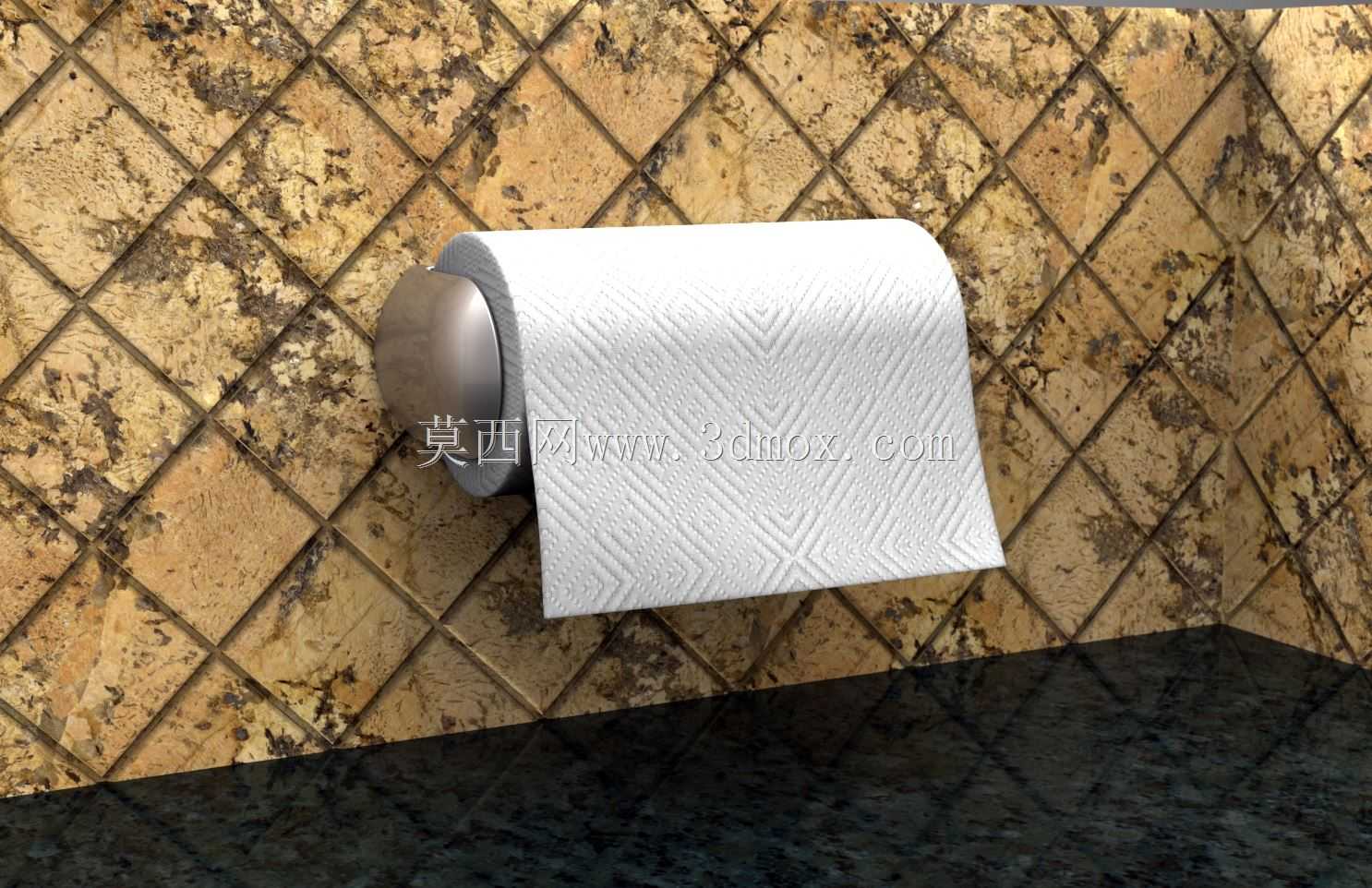

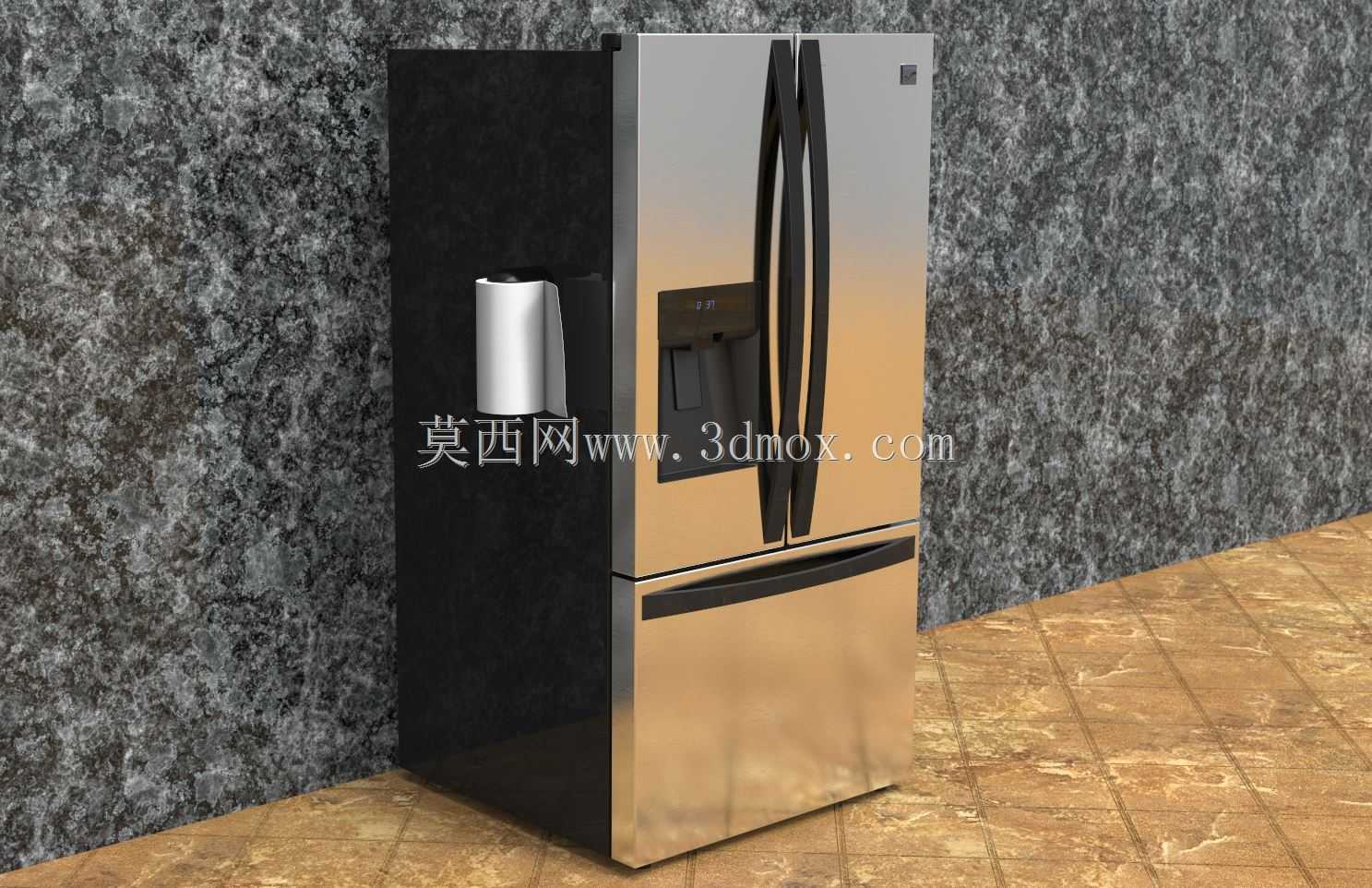

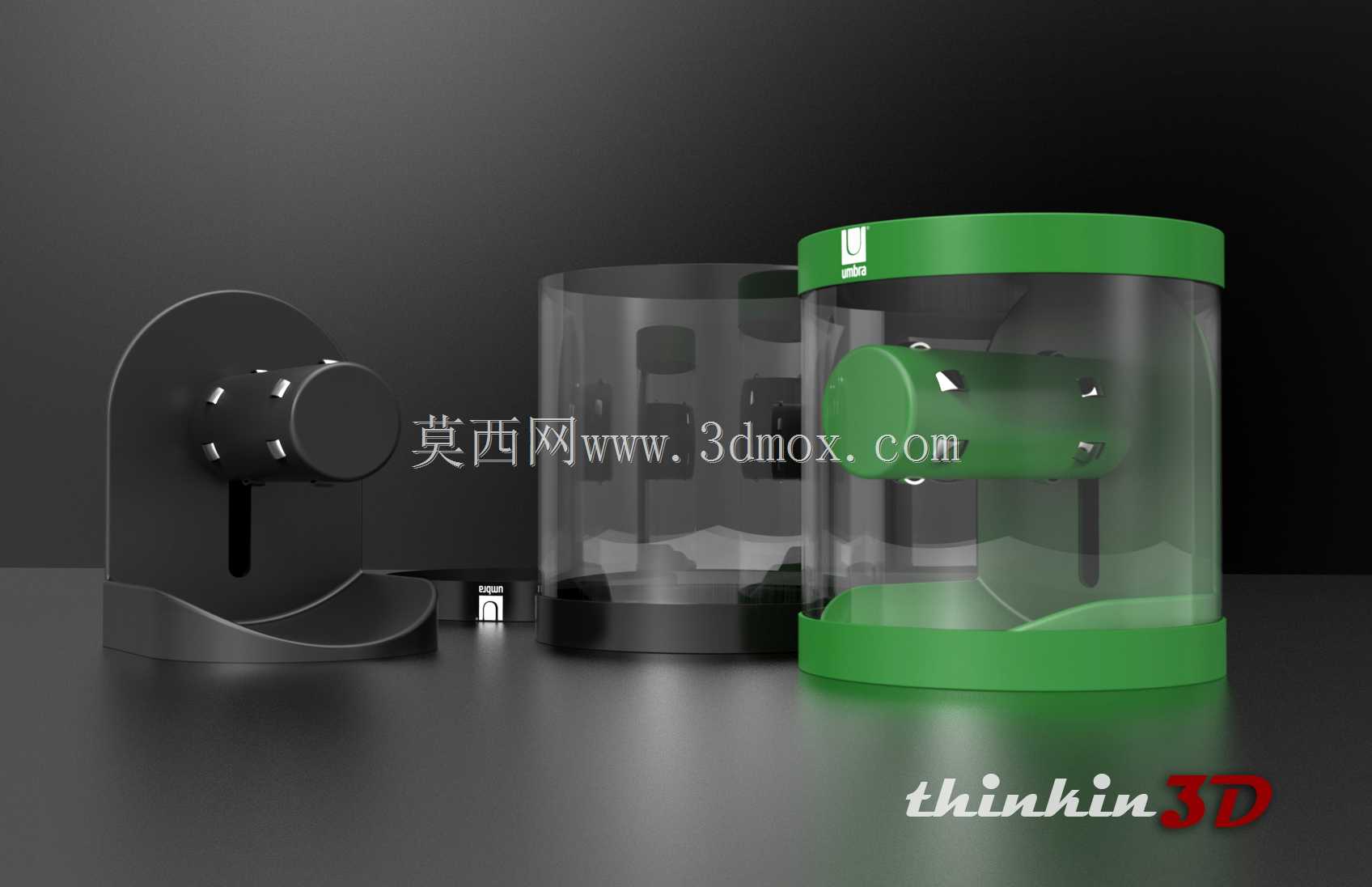

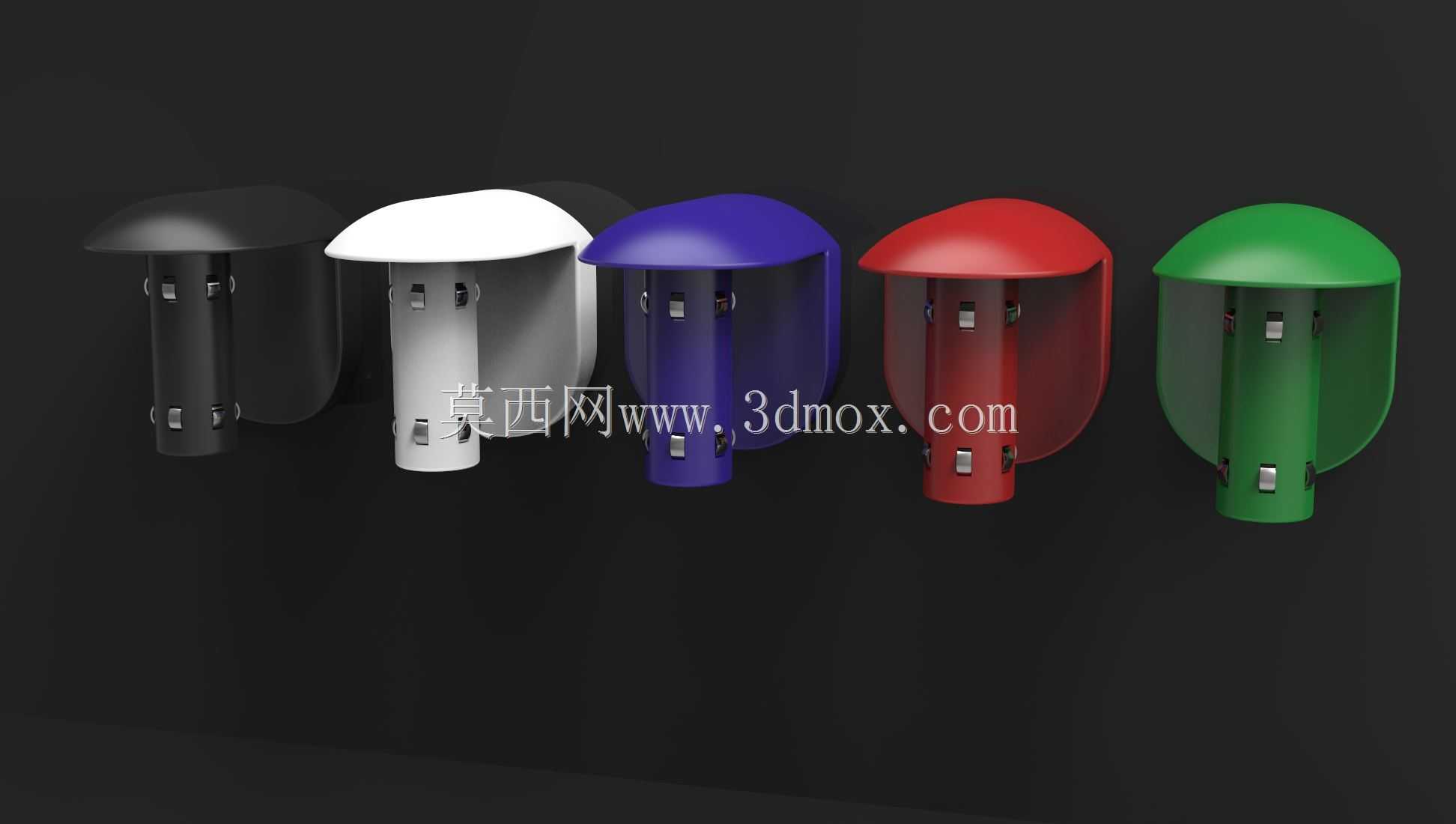

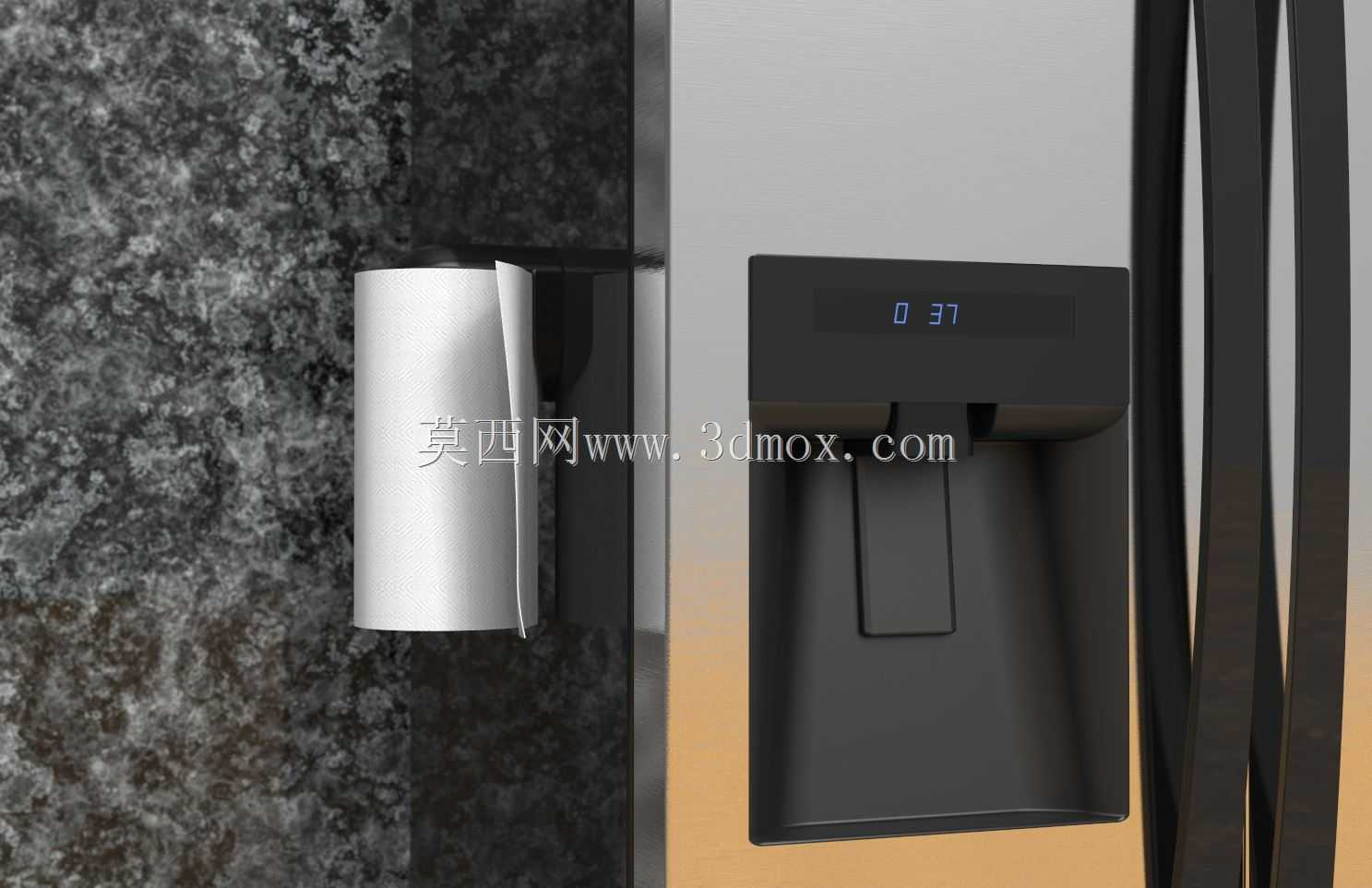

这款壁挂式卷纸收纳架主要面向小户型家居、紧凑商用餐饮操作区等空间受限场景设计，可适配厨房灶台旁、冰箱侧壁、餐边柜立面、卫生间干区墙面等多种安装位置，解决传统立式卷纸架占用台面空间、易被油污沾染、抽拉时易连带整卷松脱的使用痛点，日常可承托厨房擦手纸、吸油纸、卫生间擦脸巾等多类卷筒式纸品，满足日常清洁、烹饪擦手、餐具擦拭等高频使用需求。产品整体采用超紧凑结构设计思路，核心功能围绕单手撕纸、稳定承托、免打孔适配三个核心使用需求展开，整体结构分为固定底座、弹性主轴、压合端盖三个核心部分：固定底座背部预留磁吸与背胶双安装位，磁吸结构可直接吸附在冰箱、微波炉等铁质家电表面，背胶结构可适配瓷砖、木质柜面、玻璃等非铁质光滑立面，两种安装方式均无需在墙面打孔，不会破坏安装面的原有饰面；主轴内置弹簧加载结构，可随着卷纸使用过程中直径的逐步减小，持续将纸卷向底座方向施压，让纸卷始终与底座的摩擦面保持贴合，避免抽拉纸张时整卷纸同步转动导致的纸卷松垮、纸张垂落沾染台面污渍的问题，抽拉纸张时仅需单手下拉即可完成撕取，无需另一只手固定纸卷，适配烹饪过程中手部沾有油污、沾水时的单手操作场景。结构设计上充分考虑量产制造的工艺可行性，框架部分采用冲压工艺成型，端盖与主轴主体采用注塑工艺生产，在控制整体制造成本的同时，兼顾结构强度与外观质感；底座与纸卷接触的位置做了微摩擦纹理设计，既可以提供足够的阻尼防止纸卷空转，又不会过度卡滞纸张导致抽拉费力；背部贴附的软质防滑贴，一方面可以避免磁吸或粘贴安装时刮花冰箱、柜面等附着表面，另一方面可以增大接触面摩擦力，防止抽拉纸张时架体出现移位、滑落的问题。产品同时支持垂直墙面安装与水平台面下倒挂安装两种安装姿态，可适配不同用户的操作习惯与空间布局，端盖部分可做多种配色处理，适配不同的家居装修风格，整体结构预留了足够的尺寸兼容空间，可适配市面绝大多数常规尺寸的家用卷筒纸品，安装后突出墙面的厚度控制在极小范围内，不会额外占用操作空间，也不会因突出过多造成日常走动的磕碰问题。
