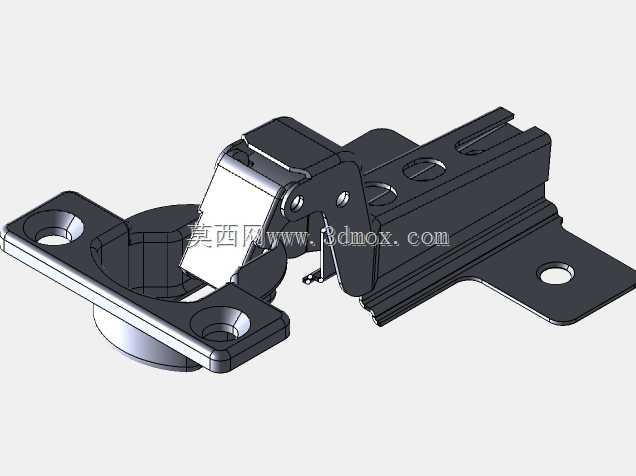

家具柜门快装缓冲阻尼铰链结构设计

这款阻尼缓冲铰链是定制家具、成品柜体领域应用极为广泛的核心连接构件，主要承担柜门与柜体侧板之间的活动连接功能，可实现柜门0-110度范围内的顺畅开合，同时内置的阻尼结构能够在柜门闭合至最后15度行程时自动介入缓冲，避免柜门与柜体发生刚性碰撞，消除闭合噪音的同时，也能减少柜门长期碰撞带来的板材封边脱落、漆面磕碰损伤问题，大幅提升家具使用体验与使用寿命。在实际应用场景中，这类铰链适配16-22mm厚度的主流刨花板、密度板、实木柜体板材，可覆盖绝大多数民用衣柜、橱柜、书柜、卫浴柜的柜门安装需求，无论是内嵌式安装还是全盖、半盖式柜门安装，都能通过底座的调节螺丝实现上下、前后、左右三个维度的位置微调，抵消板材开孔误差、安装定位偏差带来的柜门缝隙不均、开合卡顿问题。从产品功能特性来看，这款铰链采用双段力弹簧结构搭配液压阻尼芯，开合过程手感均匀，不会出现前段松垮后段卡滞的问题，当柜门开启角度超过90度后可自动保持开启状态，取放柜内物品时不会出现柜门自动回弹磕碰的情况，闭合时的缓冲行程线性柔和，不会出现突然卸力导致的柜门甩动问题。在设计思路上，这款铰链采用分体式快装结构，底座与铰链主体通过卡扣式结构连接，安装时可先将底座固定在柜体侧板、铰杯部分固定在柜门背面的开孔内，再将铰链主体卡入底座即可完成初步装配，无需全程托举柜门拧接螺丝，能够大幅降低现场安装的作业难度，提升安装效率。铰杯部分采用标准35mm直径开孔设计，开孔深度仅需11.5mm，不会打穿常规厚度的柜门板材，铰杯上的两个固定孔位间距为48mm，适配行业通用的开孔定位模具，现场加工无需额外定制刀具。安装边界方面，铰链底座的固定孔位采用前后长圆孔设计，前后调节范围可达5mm，上下调节范围为2mm，左右调节范围为-2mm到+2mm，能够适配不同厚度的门板与不同的安装间隙要求，铰链展开后的最大外伸尺寸为62mm，闭合状态下的整体厚度为17mm，安装时只需预留2mm以上的柜门与柜体间隙即可保证开合顺畅，不会出现摩擦干涉问题。整体结构的受力部件均采用加厚冷轧钢冲压成型，表面经过镀镍防锈处理，长期在厨房、卫浴等潮湿环境下使用也不易出现锈蚀、弹簧失效问题，铰接位置的转轴采用耐磨铆钉连接，长期反复开合也不会出现松垮晃动的问题，能够满足家具产品数万次开合的使用寿命要求。
