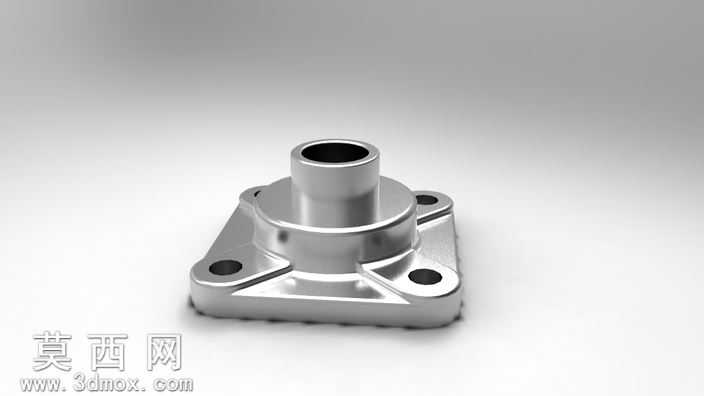

1英寸四孔螺栓连接式法兰轴承结构模型

本模型为1英寸规格四孔螺栓法兰轴承的三维参数化建模成果，建模过程以机械设计标准为核心依据，首先梳理法兰轴承的功能逻辑：该类轴承属于集成安装结构的支撑类传动部件，需同时完成轴系径向支撑、轴向定位与便捷安装的多重功能，因此建模阶段先确定核心基准，以轴承内孔1英寸的公称尺寸为第一基准轴，对齐法兰安装面的法向方向搭建全局坐标系，保证后续所有特征的位置精度符合装配公差要求。主体结构建模采用多特征递进的方式完成：首先构建轴承主体的回转基体，通过旋转凸台特征生成内圈、外圈与滚动体容纳腔的基础轮廓，对滚道位置做圆角过渡处理，还原真实轴承的应力分散结构，避免应力集中导致的部件失效；其次构建方形法兰安装座结构，在法兰基体上均匀排布四个螺栓安装通孔，孔位与轴承中心保持对称分布，保证安装时的受力均匀性，法兰与轴承主体的衔接位置做加强筋过渡设计，筋位沿法兰对角方向延伸，既提升整体结构的刚性，又减少不必要的材料冗余，适配轻量化的设计需求。材质与渲染阶段，针对轴承的工业应用场景做材质匹配：轴承主体与法兰基体赋予深蓝色工程塑料或喷涂金属材质，模拟工业部件的表面防护涂层效果，调整材质的粗糙度参数为中等哑光值，还原真实工业零件的表面质感，避免过度反光影响结构观察；安装孔位、轴孔配合面赋予略浅的金属质感，区分加工面与非加工面的视觉差异；渲染时采用45度斜向等轴测视角，搭配柔和的环境漫反射光源，清晰展现法兰的方形轮廓、四个安装孔的排布位置、轴承主体的凸台结构与加强筋的走向，所有结构细节无遮挡。设计思路上，该模型完全贴合实际应用场景的装配需求：四孔螺栓的安装形式可实现轴承在设备安装面上的快速固定，相比无法兰的嵌入式轴承，不需要额外设计轴承座容纳腔，降低配套结构的加工难度；1英寸的内孔尺寸适配对应直径的传动轴，可直接用于输送设备、小型传动机构、轻工机械的轴系支撑场景，模型的所有特征尺寸均参考行业通用的法兰轴承规格参数，可直接用于装配验证、工程演示、教学展示等场景，建模过程中对安装孔的倒角、轴承端面的退刀槽、加强筋的拔模斜度等工艺细节均做了还原，保证模型既具备外观展示性，又符合实际加工的工艺要求，不存在无法落地的理想化结构。
