垂直轴小型风力发电装置三维设计

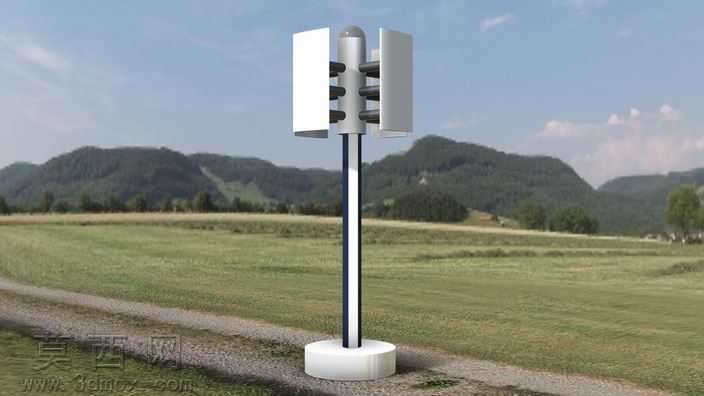

本作品为垂直轴结构的小型风力发电装置三维模型，采用SolidWorks软件完成全参数化建模，整体结构遵循立式风轮的气动布局设计，从底部基座到顶部风轮组件均按照实际小型风电设备的比例进行还原。建模过程中首先完成底部圆形配重基座的实体构建，采用拉伸凸台命令生成带圆角过渡的厚重基座结构，赋予哑光白色磨砂材质模拟混凝土或工程塑料基座的质感，保证装置放置的稳定性。基座上方连接细长的主支撑杆件，杆件采用双层结构设计，外层为银灰色金属质感的铝合金套管，内层为深蓝色高强度支撑芯柱，两种材质通过装配约束精准同轴配合，还原真实杆件的分层承重结构。主杆顶部为核心的风轮动力段，中心设置圆柱形主机舱，舱体侧面均匀分布三组风叶连接座，每个连接座上通过轴孔配合安装黑色的风叶连接轴，轴端固定矩形垂直风叶，风叶采用哑光白色轻质板材材质，边缘做微小圆角处理避免应力集中，三组风叶沿中心轴呈120度均匀排布，符合垂直轴风轮的气动受力要求，可捕捉任意方向的来风驱动风轮旋转。主机舱顶部设置半球形导流端盖，采用银灰色金属材质，降低顶部风阻同时保护内部传动结构。渲染环节采用户外自然环境场景，搭配草地远山背景模拟设备实际使用场景，通过自然光照明突出各部件的材质质感与结构层次，金属部件添加适度反射效果，塑料与基座部件调整漫反射参数还原真实哑光质感。设计过程中充分考虑垂直轴风电设备的结构优势，无需对风装置即可适应多变风向，整体结构简洁紧凑，各部件之间的装配关系清晰，连接部位的轴、孔、安装座均做了适配性结构设计，既保证外观还原度，也符合机械装配的合理性，可用于小型垂直风电设备的结构展示、原理演示以及相关教学场景使用，清晰展现垂直轴风车从支撑结构到动力风轮的完整构造。
