固定翼布局小型无人机结构三维建模

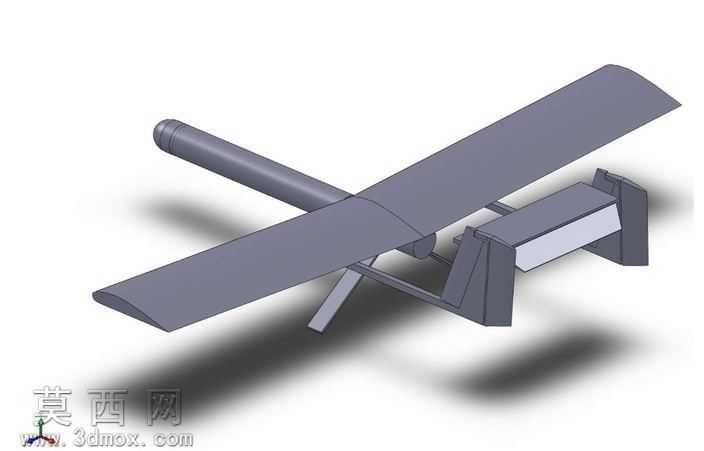

本作品为固定翼布局小型无人机的三维建模成果，建模过程依托三维设计软件完成，整体遵循小型低空无人机的气动布局逻辑与结构承载需求开展设计。首先在建模前期完成整体布局规划，确定采用上单翼搭配尾推式动力舱的基础构型，明确机身、主翼、尾翼、动力安装段各模块的比例关系，确保各部件的空间位置符合小型固定翼无人机的飞行配平要求。建模阶段采用自底向上的建模思路，先完成各独立零件的特征构建：动力舱段采用圆柱回转体特征搭建，预留动力组件的安装空间，舱体与机翼的连接部位设计加强支撑结构，通过拉伸、切除特征完成连接肋的细节建模，保证动力传递过程中的结构强度。主翼部分采用翼型曲面放样特征完成构建，还原低速飞行所需的翼型曲面弧度，机翼与机身的衔接处做平滑过渡处理，减少飞行过程中的气动阻力，机翼下方设置斜向支撑构件，通过装配约束与机身、机翼主体完成配合，提升机翼的结构抗形变能力。尾翼组件分为水平安定面与垂直安定面两个部分，分别通过曲面拉伸与拔模特征完成造型，安定面与机身尾部的连接座采用一体化建模设计，避免装配间隙带来的结构松动问题。材质与渲染阶段，整体模型赋予哑光灰色工程塑料材质，模拟小型无人机常用的玻纤复合机身材质质感，添加环境阴影与柔和反光效果，清晰呈现各部件的结构轮廓与装配关系，渲染视角选取斜向等轴测视角，可同时观察到主翼翼型、动力舱位置、尾翼布局以及支撑结构的完整形态。整体建模过程严格遵循结构合理性优先的原则，各部件的连接位置、厚度参数均参考同级别小型无人机的实际设计参数设置，既保证了模型外观的还原度，也完整呈现了这类固定翼无人机的核心结构组成，可用于航模设计参考、无人机结构教学演示等场景，模型各零件均保留可编辑的特征参数，支持后续根据实际需求调整翼展尺寸、动力舱规格以及尾翼角度等参数，具备较强的可修改性与拓展性。
