带泵房结构的水车发电装置三维设计

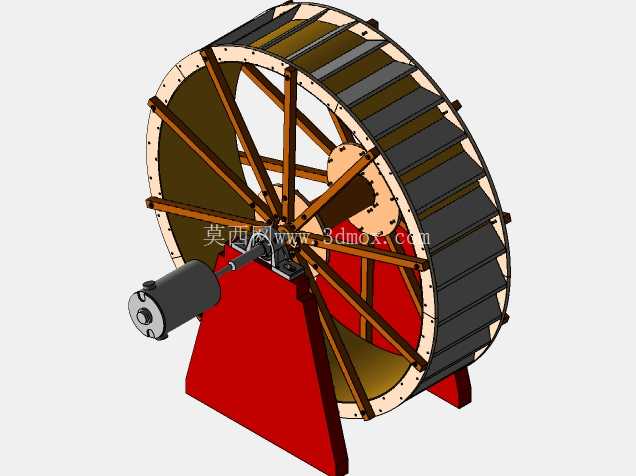

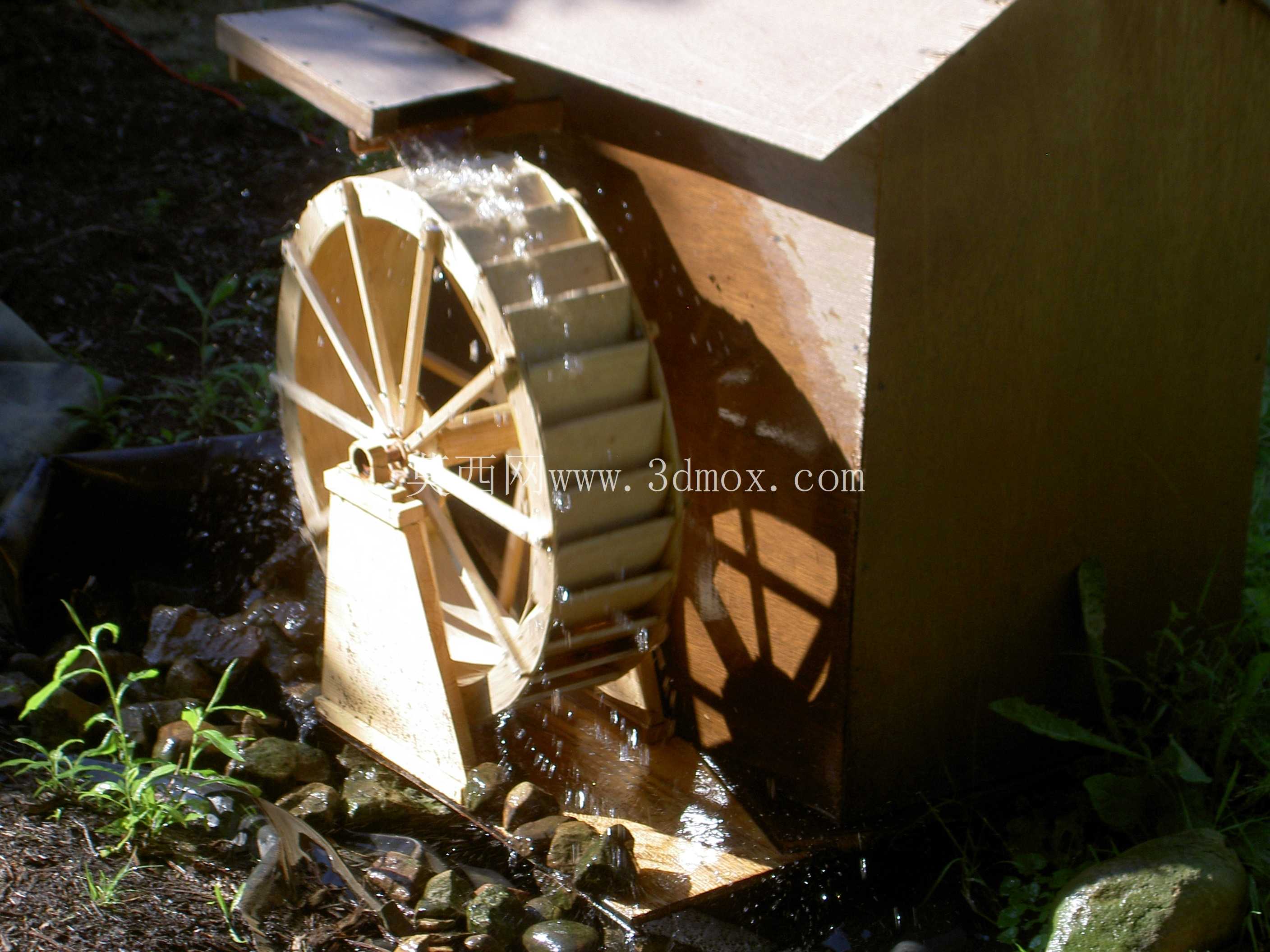

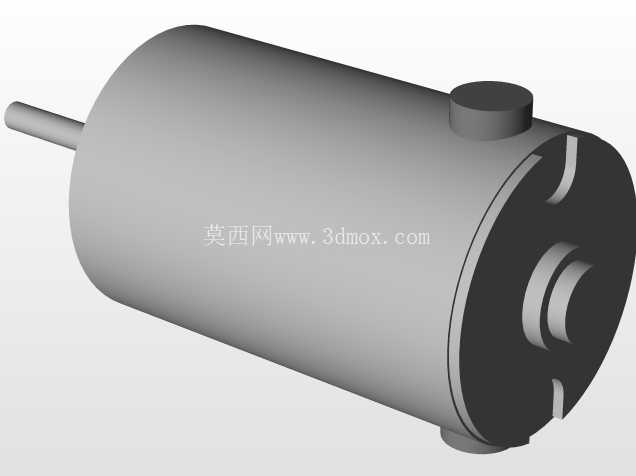

　　这套带泵房的水车装置，核心定位是小型分布式离网水力发电场景的落地应用，适配山区零散溪流、村落灌溉渠系、景观水系等低水头大流量的水资源点位，不需要修建高坝大库，依托自然水流落差就能完成能量转换，为周边小型用电负载、景观照明、偏远散户的生活用电提供稳定的低压直流供电，相比大型水电设施，它的部署门槛极低，对生态环境的扰动几乎可以忽略，也不需要复杂的管网配套。从功能逻辑上看，整套装置把动力转换单元、发电单元、防护运维空间做了一体化整合，外侧的水轮直接接触来流，水流冲击轮叶产生的扭矩通过主轴传递到泵房内部的直流电机，电机在扭矩驱动下反向工作输出直流电能，泵房本身的木质围护结构一方面隔绝户外雨雪、落叶、飞虫对内部传动部件、发电部件的侵蚀，另一方面也预留了日常检修的操作空间，不需要额外搭建运维棚舍，降低了现场部署的配套成本。

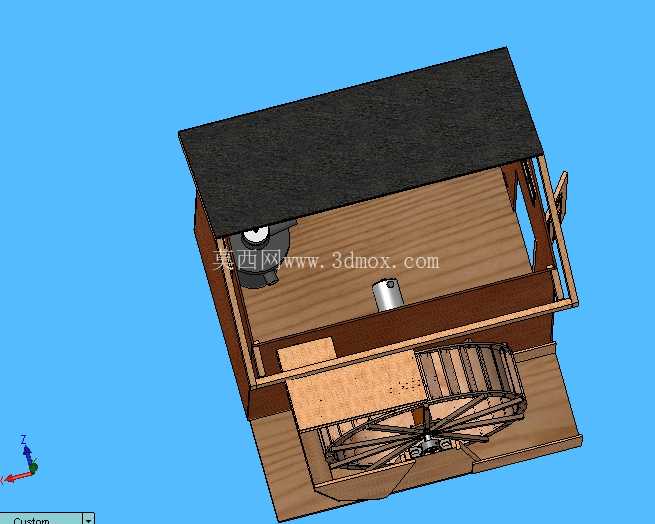

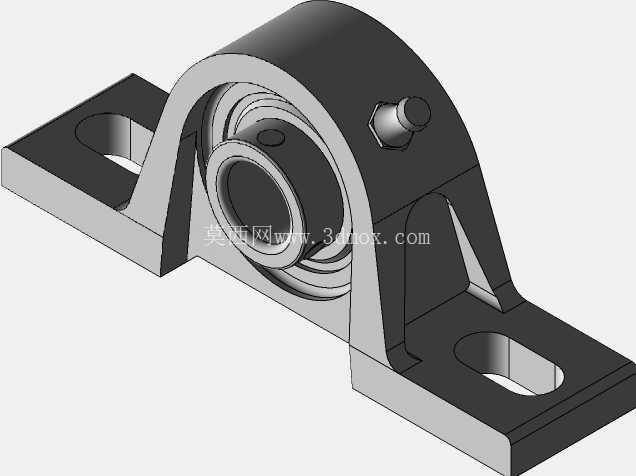

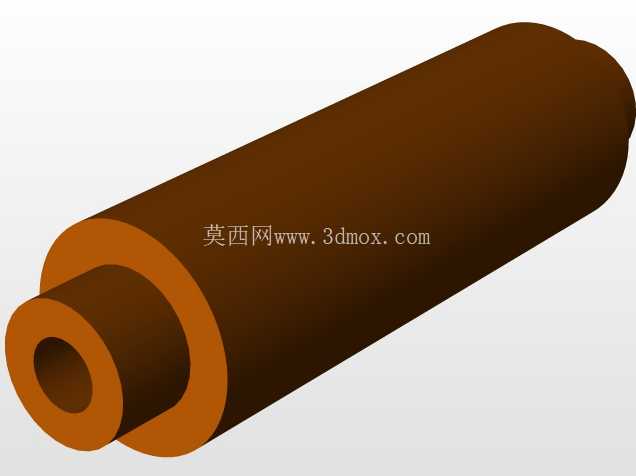

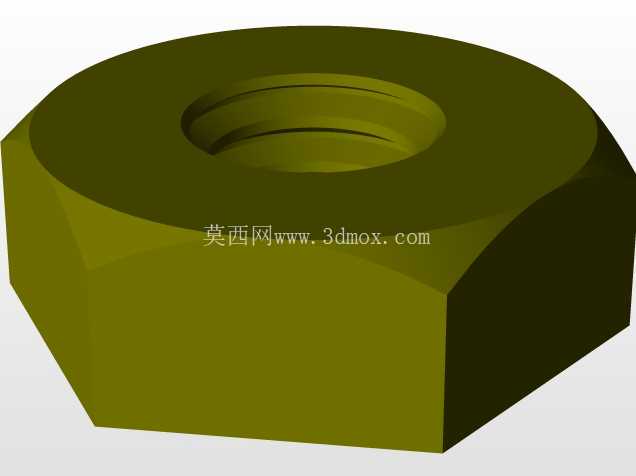

　　设计过程中首先要匹配安装点位的水文参数，水轮的直径直接对应可用水头高度，轮叶的数量、倾角要结合常年平均流速做扭矩匹配，避免流速不足时无法启机，或者汛期大流量下结构过载；主轴的支撑轴承选用防水型深沟球轴承，安装位做了抬高处理，防止汛期水位上涨淹没轴承造成润滑失效；泵房的主体框架采用榫卯加金属固件的复合连接方式，底部的承托平台延伸到水轮两侧，既作为轮叶的导流结构约束水流方向，提升水能利用效率，也作为整个装置的安装基座，现场部署时只需要把基座固定在渠系两侧的混凝土支墩上，不需要做大面积的基础浇筑。外形尺寸上，整套装置的横向宽度以水轮直径为基准，两侧预留200mm的导流边距，泵房的进深刚好覆盖主轴、电机的安装空间加上600mm的人行检修通道，高度方向从基座底部到屋顶屋脊的尺寸控制在常规小型水工设施的限高范围内，不会对周边行洪、景观视线造成遮挡；安装边界需要预留上游1.5倍水轮直径的直段渠段，保证来流平稳无紊流，下游预留1倍水轮直径的退水空间，避免尾水雍高影响水轮的出力效率。

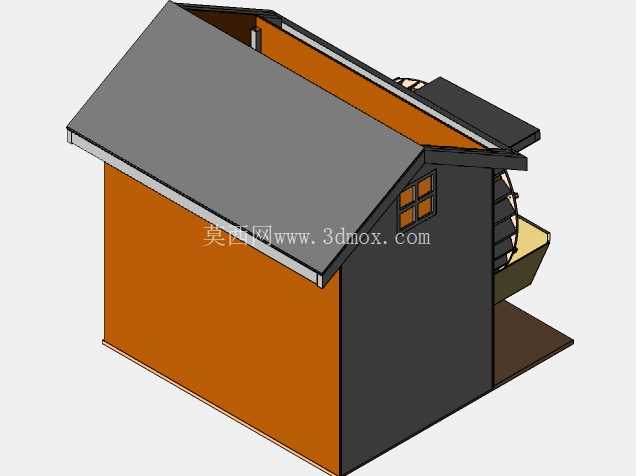

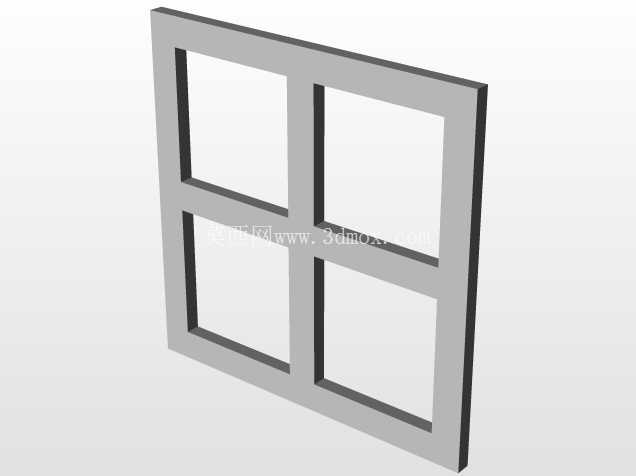

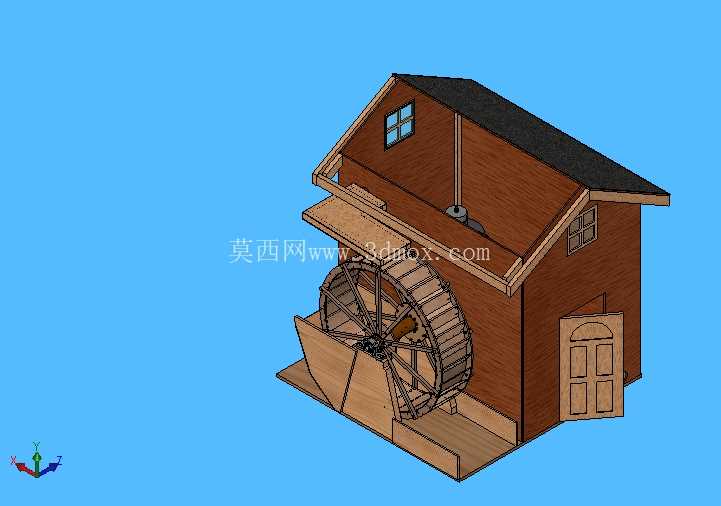

　　结构细节上，泵房的屋顶做了双坡排水设计，坡度取常规民用建筑的排水坡度，屋面材料选用防水耐候的板材，墙面的木质拼接板预留了伸缩缝，应对户外温湿度变化带来的形变；侧面开设的小窗用于泵房内部的通风散热，避免电机长时间工作时积热，正面的入户门尺寸满足单人携带检修工具进出的需求，门的安装位做了门槛抬高处理，防止溅水、地面积水倒灌进泵房内部。水轮的轮叶采用曲面造型，相比直板轮叶能更好地承接水流冲量，减少水流脱离轮叶时的能量损失，轮叶与轮辐的连接位置做了加强筋处理，应对长期水流冲击带来的交变载荷，避免连接部位疲劳开裂；主轴穿过泵房墙体的位置设置了防水密封组件，防止雨水顺着主轴间隙渗入泵房内部。

　　导流结构的设计上，水轮两侧的导水板从上游方向逐渐收窄，把分散的来流集中导向水轮的下半段做功区域，让水流尽可能在轮叶的最佳受力角度冲击做功，做完功的尾水顺着导水板的下游段平顺汇入主渠，不会在水轮底部形成涡流消耗动能。这套装置除了发电功能外，也可以直接适配小型提水需求，把发电端的电路切换到提水水泵，就能直接利用水轮的动力驱动水泵完成低扬程提水，用于周边农田的灌溉、景观水系的循环补水，实现一套装置两种功能的灵活切换，不需要额外改动主体结构。
