投影机斯特林发动机结构三维数模

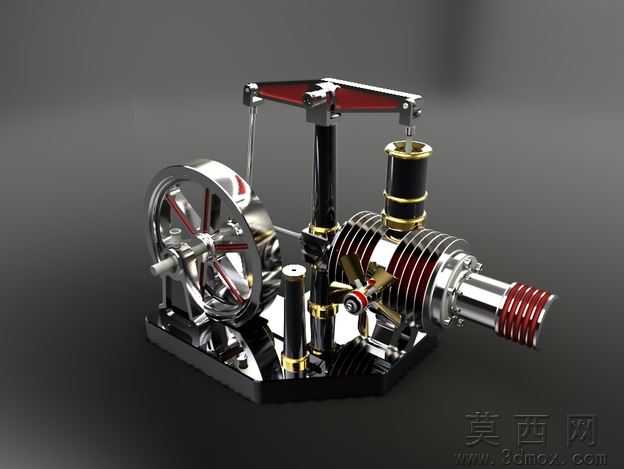

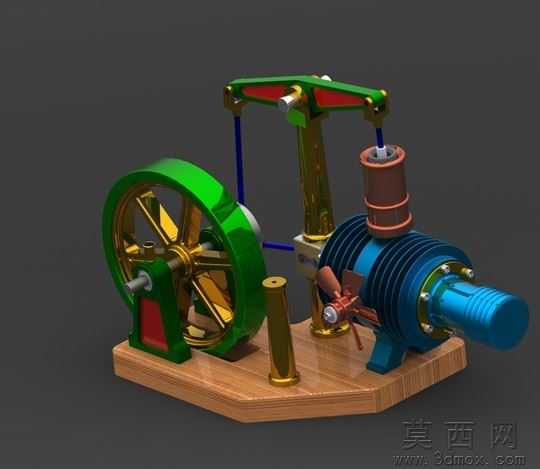

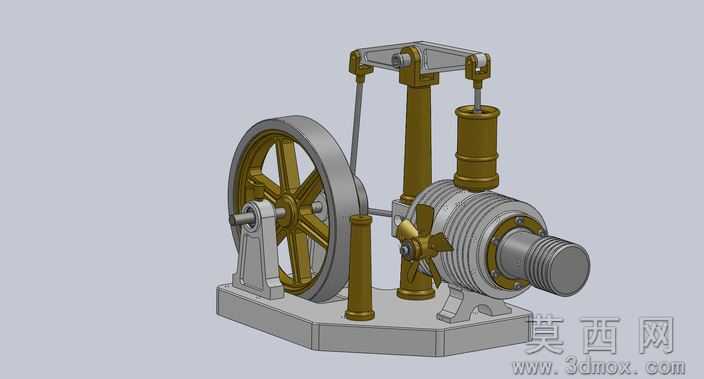

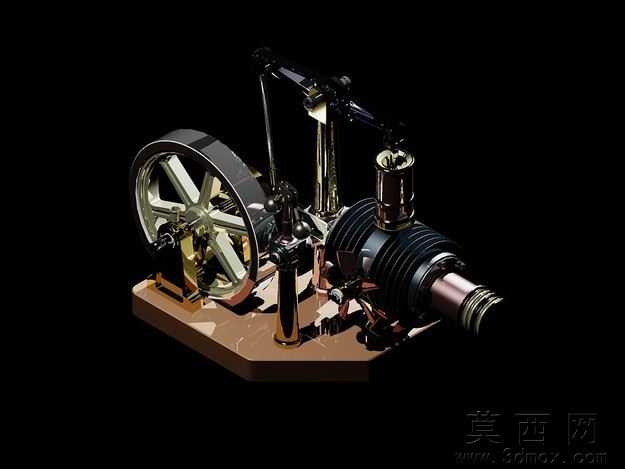

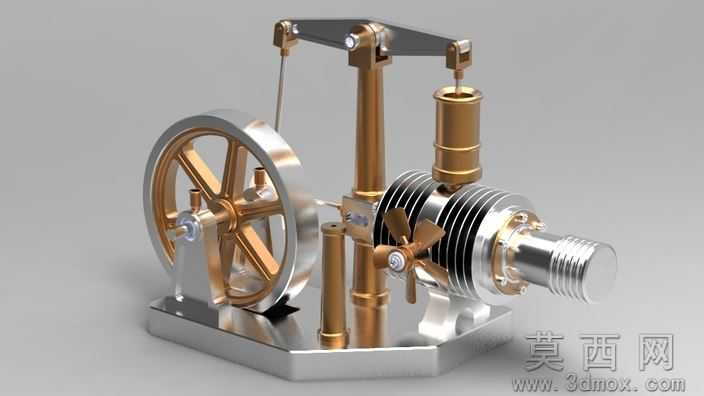

本模型为投影机斯特林发动机完整三维数模，建模阶段严格遵循机械加工尺寸规范，从底座定位基准开始逐步搭建各部件，先完成带散热鳍片的动力气缸、置换气缸的主体轮廓绘制，再依次构建带辐条结构的大飞轮、立式支撑立柱、曲柄连杆传动组件、冷却端螺纹接头、前端散热风扇等细节结构，所有零件的装配约束完全按照真实机械配合关系设置，转动副、移动副均保留实际运动间隙，可直接用于运动仿真验证。参数设计层面，模型还原了斯特林发动机的核心尺寸比例，飞轮直径与气缸行程匹配合理，连杆长度符合曲柄滑块机构的运动学要求，散热鳍片的间距、厚度均参考真实小型斯特林发动机的散热需求设置，气缸壁厚、立柱支撑截面尺寸满足结构强度要求，所有尺寸均标注可直接用于加工参考。渲染材质方面，模型对不同部件做了区分设置，底座、飞轮轮体、气缸主体采用哑光铸铁材质，支撑立柱、连杆、紧固件采用黄铜金属材质，密封件、传动带采用橡胶材质，金属部件添加了真实的环境反射与粗糙度效果，整体渲染效果清晰展现各部件的结构层次与材质差异。结构原理上，该模型完整还原斯特林发动机的外燃机工作逻辑，通过气缸内工质受热膨胀、遇冷压缩的循环实现动力输出，飞轮储存动能带动曲柄连杆机构完成置换活塞与动力活塞的相位配合，前端风扇可随飞轮转动同步运转模拟散热过程，整体传动链路无结构干涉，可直观演示斯特林发动机的完整工作循环。软件兼容层面，模型提供SolidWorks2010原生格式，同时附带AutoCAD可识别的工程图格式、通用3D打印STL格式，不同格式文件均保留完整装配结构，可在主流三维机械设计软件中打开编辑，无需额外修复破面即可直接使用。研发教学应用层面，该模型可作为高校工程类专业热力发动机原理课程的演示教具，帮助学生直观理解外燃机的工作过程与机械传动结构，也可作为小型斯特林发动机DIY加工的参考图纸，还能用于3D打印制作实体演示模型，同时也可为同类小型热机的结构优化设计提供参考基础。
