双轴高旁路涡扇航空发动机CATIA三维模型

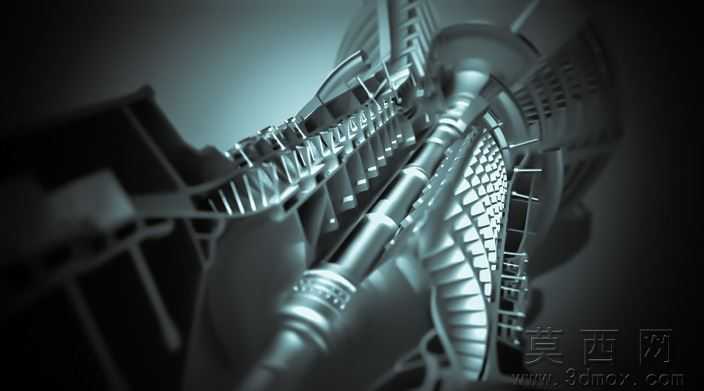

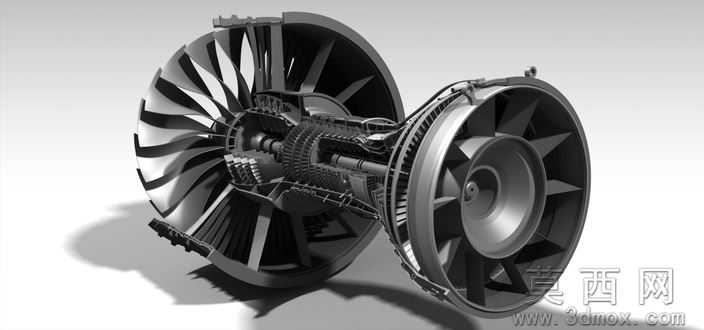

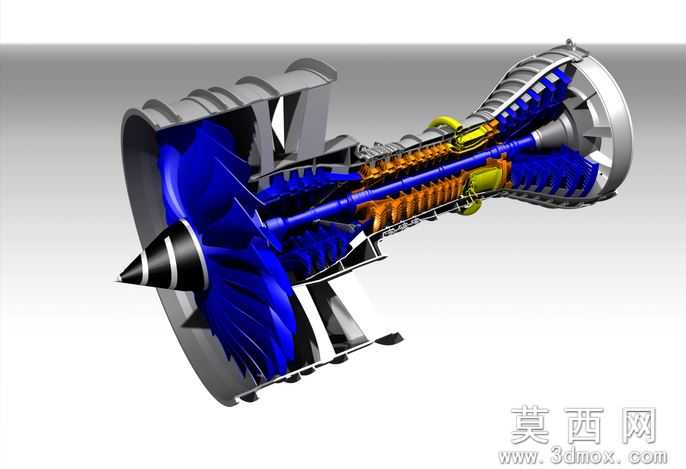

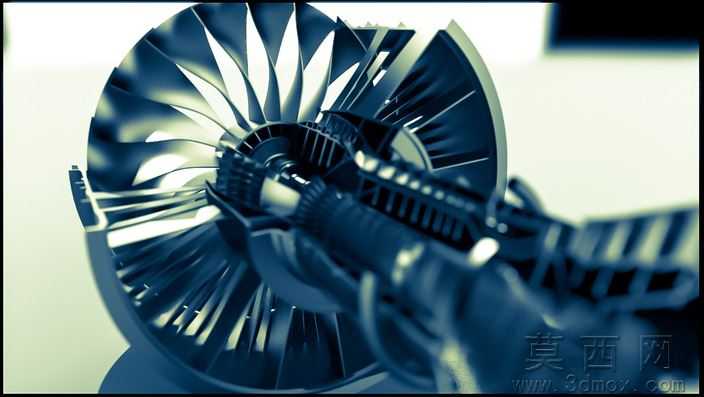

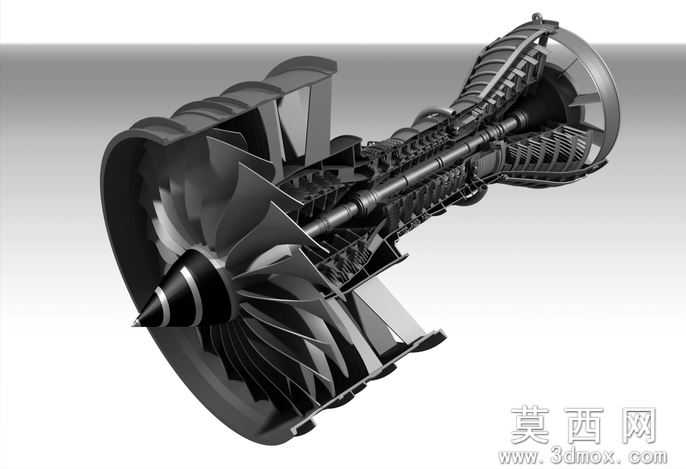

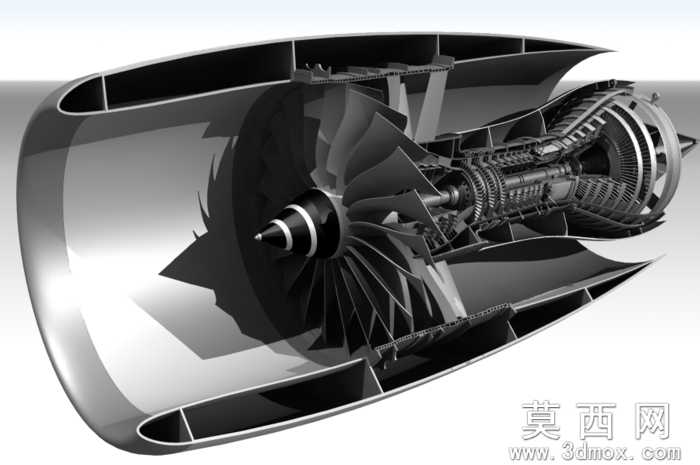

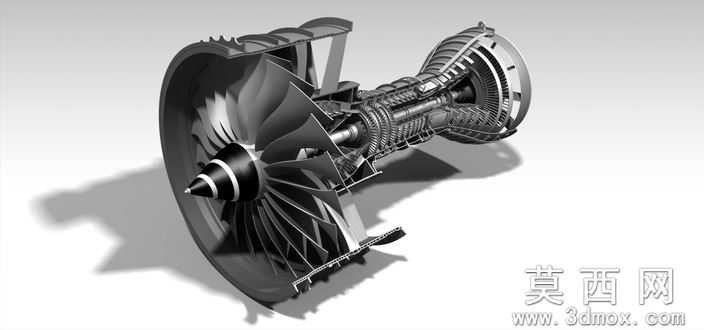

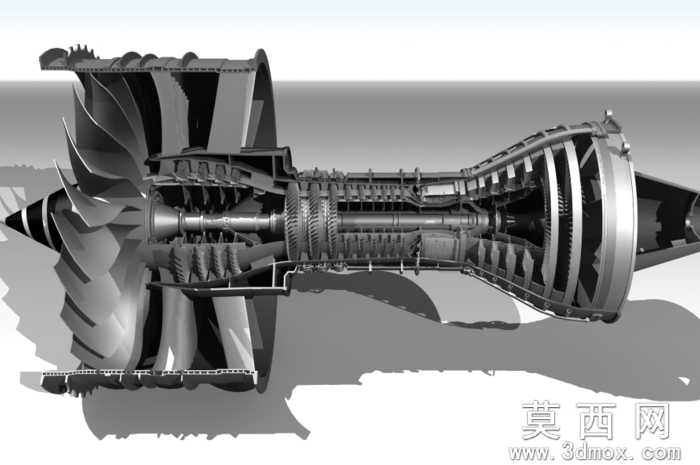

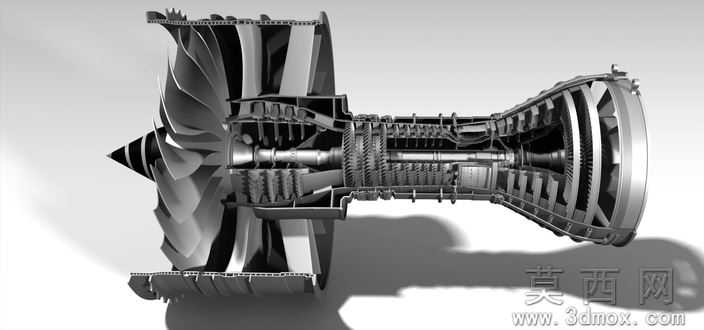

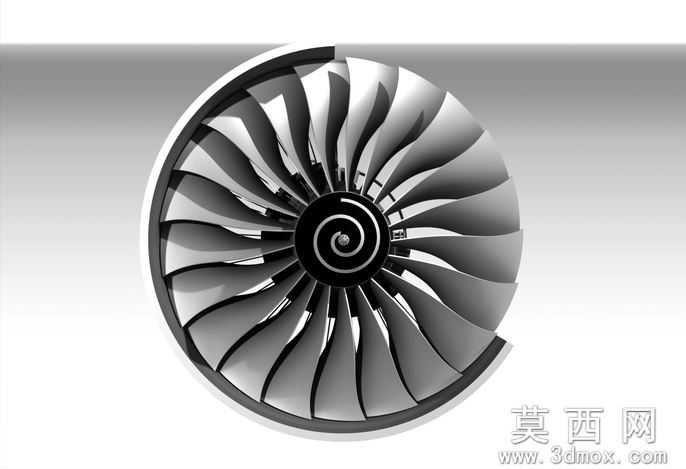

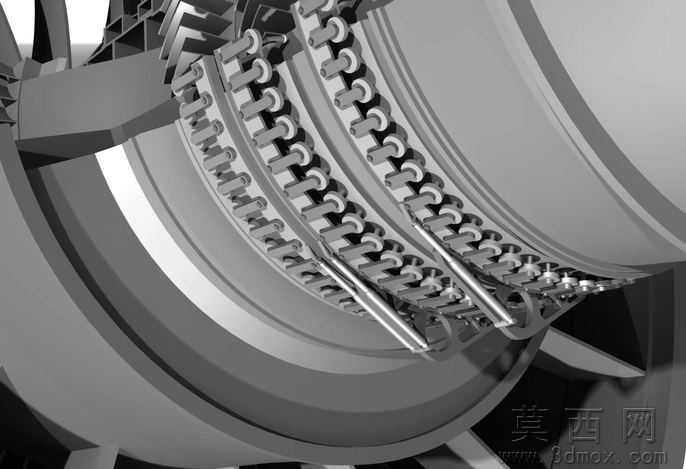

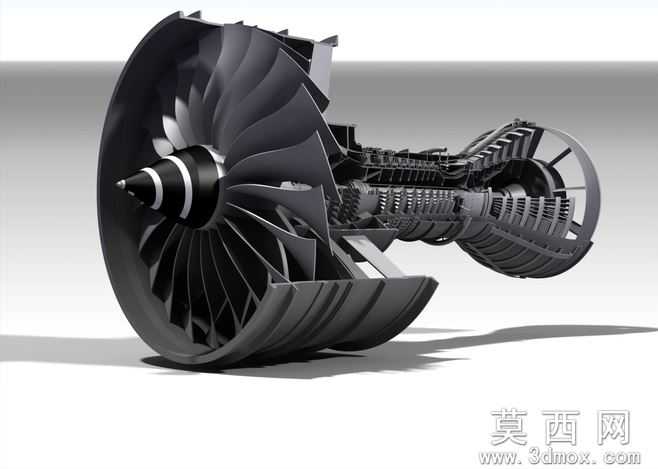

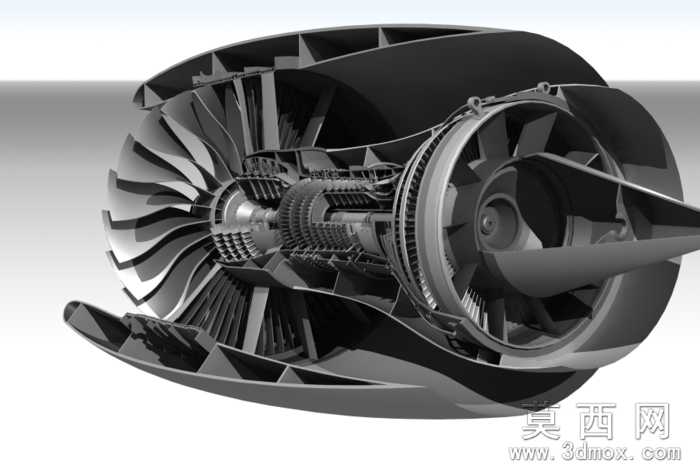

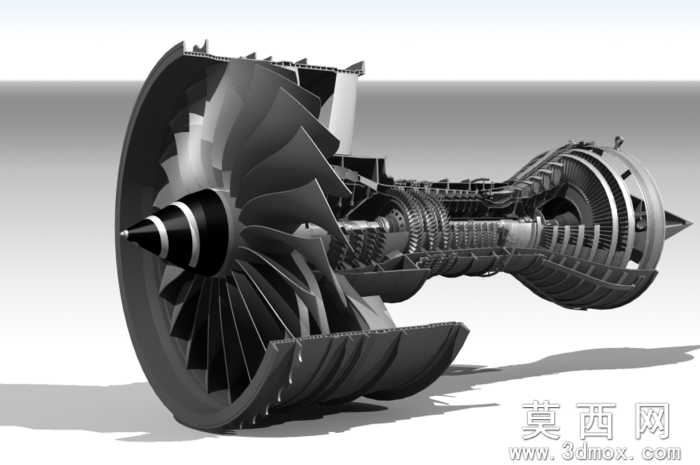

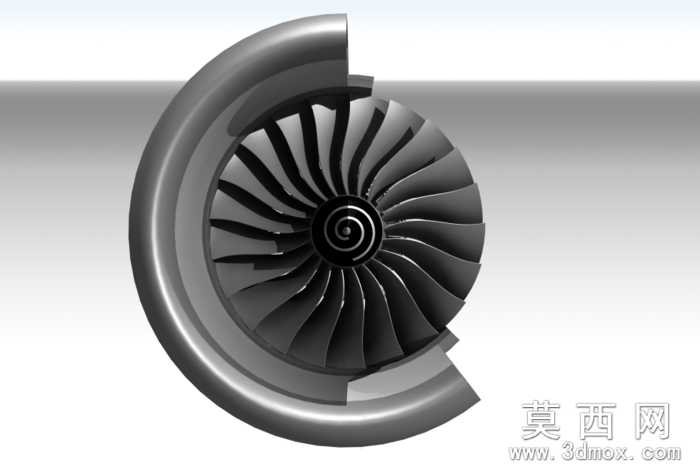

本模型为双轴高旁路涡扇航空发动机三维数模，建模阶段参考CFM56与CF6系列民用大涵道比涡扇的成熟结构特征，采用CATIA软件完成全参数化建模，建模过程中优先梳理核心流道的气动轮廓基准，先完成风扇叶片、增压级、高压压气机、燃烧室、高压涡轮、低压涡轮的核心转子件建模，再逐步搭建外涵道机匣、风扇机匣、涡轮后机匣、承力结构等静子部件，针对大直径宽弦风扇叶片采用曲面拟合方式还原翼型特征，保证叶片的掠形、扭转角度符合高旁路涡扇的气动设计逻辑。参数设计层面严格遵循双转子涡扇的结构匹配逻辑，高压转子与低压转子采用同轴嵌套设计，明确区分两个转子的支撑跨度与轴承布置位置，模型内置智能软件可识别的剖视开关，可一键切换全机外观与内部流道、转子结构的剖视展示状态，支持360度任意角度旋转查看各部件的装配关系，需注意在CATIA环境中需开启可见选项才能完整显示默认隐藏的内部参数级结构特征。渲染材质层面针对不同部件匹配对应材质属性，风扇叶片与压气机叶片赋予金属钛合金哑光材质，机匣结构赋予高温合金磨砂金属材质，燃烧室与涡轮热端部件赋予带高温氧化质感的特种合金材质，整体渲染还原真实航空发动机的金属质感与部件材质差异，清晰区分冷端与热端部件的视觉特征。结构原理层面完整还原高旁路涡扇的工作逻辑，外涵道与内涵道的流道分隔清晰，风扇吸入的气流大部分经外涵道直接排出产生推力，小部分进入内涵道经压气机增压、燃烧室喷油燃烧后驱动高低压涡轮，涡轮输出功带动风扇与压气机转动，双转子结构可让高低压转子在不同工况下保持最优转速，提升发动机在不同飞行状态下的推进效率与燃油经济性。软件兼容层面模型提供STEP、IGES、CATIA Older、STL、CATIA V5多种格式文件，可兼容主流三维CAD软件打开使用，不同格式均保留完整的装配结构与部件几何特征，STL格式可直接用于3D打印验证，STEP/IGES格式可导入其他三维软件进行二次修改与仿真分析。研发教学应用层面，该模型可作为航空发动机相关专业的教学演示教具，帮助学习者直观理解大涵道比涡扇的整体结构与工作原理，也可作为航空动力研发阶段的方案参考模型，用于初步的结构布置验证、装配干涉检查，也可用于航空科普场景的展示素材，帮助非专业人群理解航空发动机的基本构造。
