四孔连体不锈钢排气标头法兰设计

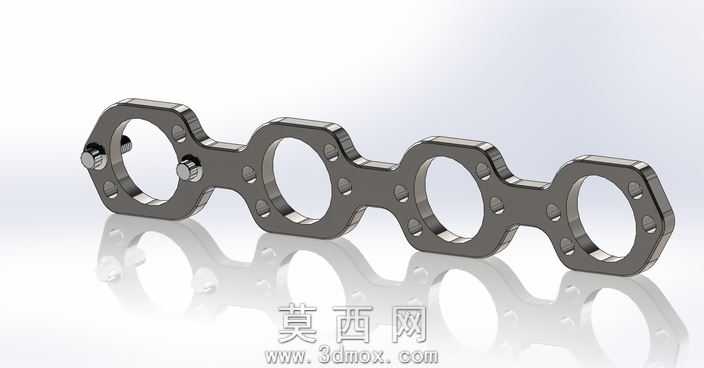

本作品为四孔连体式排气系统标头法兰，采用三维参数化建模方式完成全流程设计，建模阶段以实际加工需求为核心导向，先通过草图绘制精准勾勒法兰整体外轮廓与四个等距排布的圆形通孔轮廓，对法兰边缘的过渡圆角、安装定位凸台、螺栓沉孔位置进行全参数约束，确保各部位尺寸公差匹配375不锈钢加工的工艺要求。建模过程中对法兰的密封面平整度、孔位同轴度进行了反复校验，通过拉伸、切除、倒角等基础特征命令完成主体结构搭建，针对法兰连接部位的加强筋结构做了轻量化优化，在保证结构刚性的前提下减少不必要的材料冗余。材质渲染阶段选用375不锈钢材质球，对金属表面的磨砂质感、边缘高光反射效果进行精细调整，还原不锈钢机加工后的真实金属光泽，同时添加地面反射环境效果，直观呈现法兰成品的表面处理质感。结构设计上采用连体式四孔排布，适配直列四缸排气端口的安装需求，每个法兰孔周边均匀布置螺栓安装位与定位销孔，确保安装时的定位精度与连接密封性，法兰本体的厚度经过受力模拟验证，可承受排气系统工作时的高温与振动载荷，避免长期使用出现变形漏气问题。设计思路围绕客户定制加工的实际需求展开，摒弃传统分体法兰的安装不便问题，连体结构可一次性完成四个端口的对接安装，大幅提升装配效率，同时密封面采用一体化平面加工设计，减少分体法兰拼接带来的密封失效风险，整体结构兼顾加工可行性、安装便捷性与使用可靠性，可直接导入加工编程软件生成数控加工程序，适配不锈钢铣削加工的工艺路线，从建模源头规避加工过切、装配干涉等常见问题，确保设计成果可直接落地生产。
