实木推拉门配套吊轮式连接铰链结构

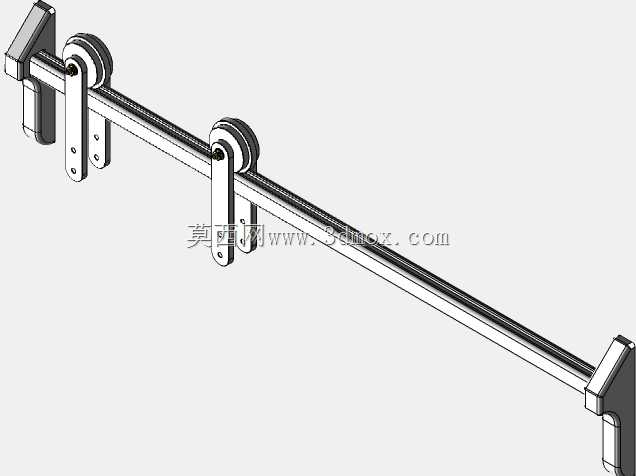

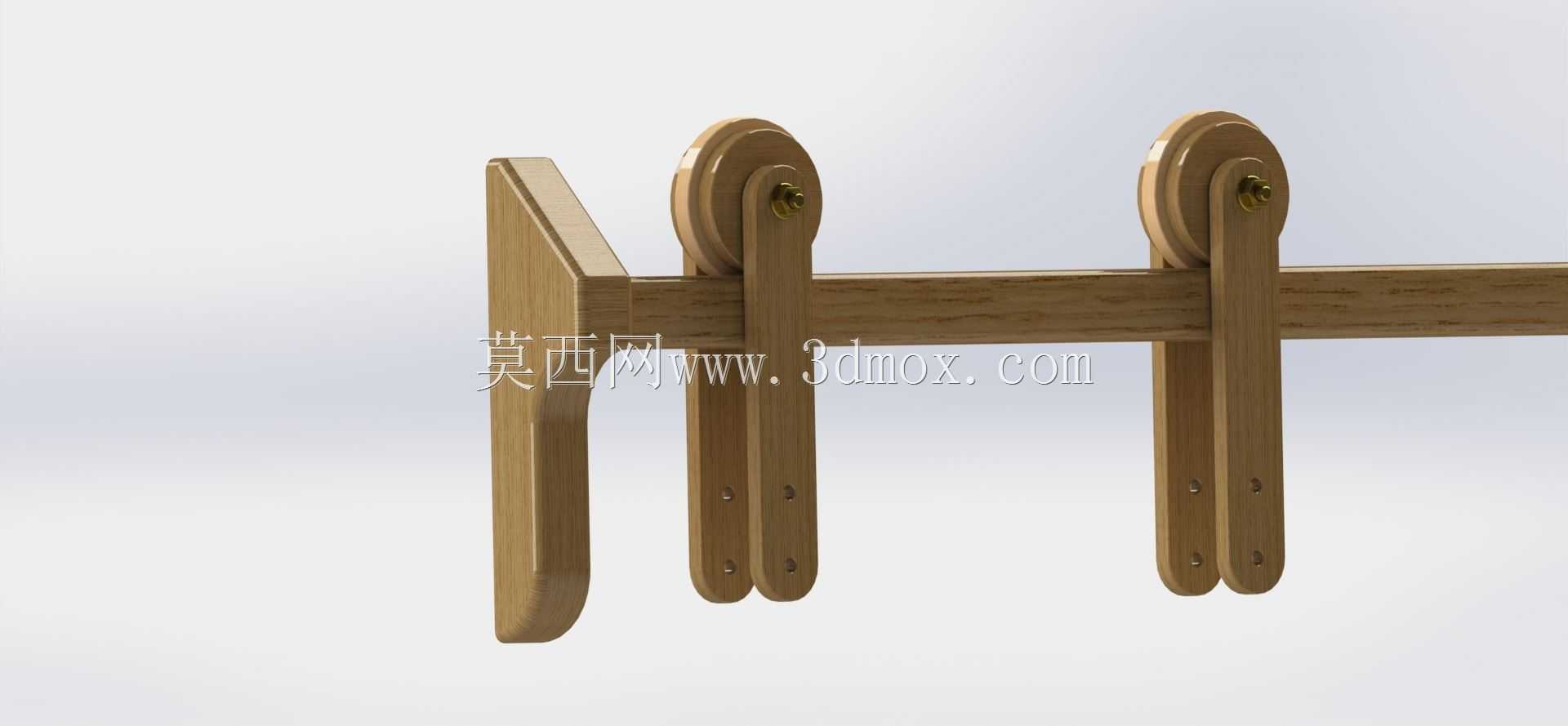

这款木质推拉门铰链主要应用于室内实木推拉门、原木衣柜移门、嵌入式木质隔断推拉门等场景，是替代传统外露金属吊轨配件、适配原木风家装与定制家具的专用连接构件，能够在实现门扇顺畅滑移的同时，保留木质构件统一的视觉质感，避免金属配件突兀破坏整体木作的温润风格，尤其适配日式原木风、新中式等追求材质统一的室内装修与定制家具项目。在实际使用中，该铰链承担门扇与上部滑移轨道的连接承重作用，同时通过自身的铰接结构适配门扇安装时的角度微调，抵消木质构件因温湿度变化产生的轻微形变带来的卡滞问题，让门扇推拉过程顺滑无噪音，长期使用也不会出现门扇下坠、推拉卡顿的情况。从功能特性来看，这款铰链采用全木质主体结构，仅在转轴位置嵌入微型金属轴套提升耐磨性能，两个吊轮单元通过横向木质连接杆连为整体，每个吊轮下方延伸出双片式木质连接臂，连接臂上预留的沉头安装孔可以让木螺丝完全埋入构件内部，安装后表面无凸起五金件，视觉整体性极强；吊轮的轮面做了圆弧倒角处理，能够适配圆形截面的木质滑轨，滚动摩擦阻力小，推拉时手感轻盈，同时轮体与连接臂之间的铰接间隙经过精准计算，既不会出现旷量晃动，也不会因为热胀冷缩出现转动卡滞。设计过程中，首先围绕原木材质的受力特性做了结构优化，将承重部位的截面厚度做了加强处理，连接臂与吊轮座的衔接位置做了圆弧过渡避免应力集中，防止长期承重出现木质构件开裂的问题；其次充分考虑木质构件的安装容错空间，连接臂上的安装孔预留了轻微的调节余量，安装时可以根据门扇的实际垂直度做小范围调整，降低现场安装的精度要求；同时整体外形完全遵循木作的简约线条设计，没有多余的装饰结构，表面打磨光滑可以和门扇、滑轨做同色涂装处理，实现视觉上的隐形效果。从安装边界来看，这款铰链适配厚度35mm到45mm的实木门扇，单组铰链的承重范围适配单扇重量不超过25kg的木质门体，配套的圆形木质滑轨直径建议为20mm，安装时需要在门扇上部对应位置开出深度12mm的嵌槽，将铰链连接臂嵌入槽内后用木螺丝固定，铰链上部的吊轮卡入预装的滑轨内即可完成安装，安装完成后铰链与门扇表面齐平，不会突出影响门扇与门套的间隙，整体安装后门扇与侧边门套的间隙可以控制在3mm以内，兼顾密封性与滑移顺畅性。
