涡轮式流线型叶轮三维结构设计

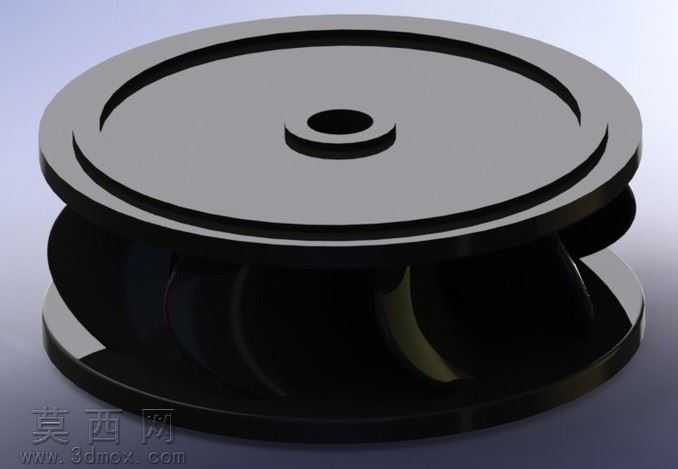

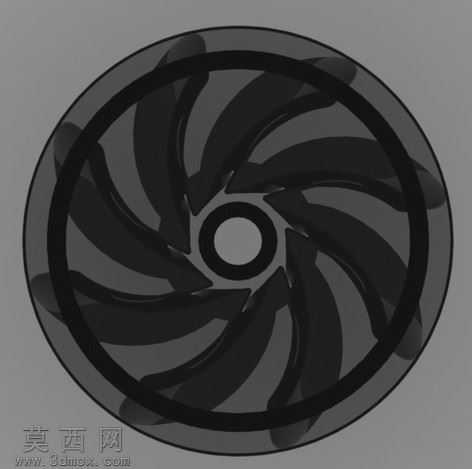

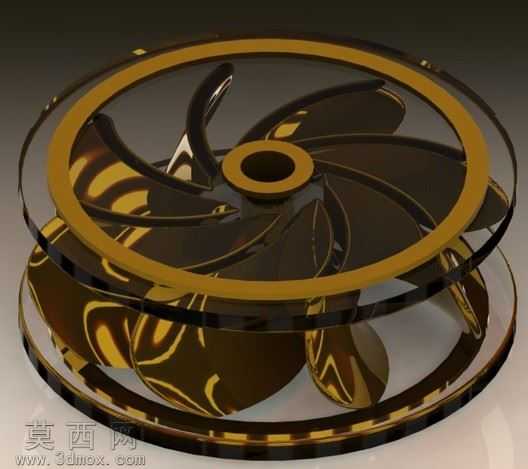

本叶轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中以中心轮毂为基准定位特征，首先绘制轮毂的回转截面草图，通过回转命令生成带中心安装孔的轮毂基体，中心孔尺寸匹配标准传动轴装配公差，保证后续装配环节的同轴度要求。叶片部分采用曲面建模思路构建，参考鱼鳍式仿生流体线型设计叶片截面翼型，沿轮毂周向进行环形阵列，阵列过程中严格控制每片叶片的安装角度与扭转曲率，保证叶片前缘与后缘的流线过渡无突兀折角，减少流体流经叶片表面时的紊流损耗。模型外围设置双层环形护圈结构，内外护圈分别与叶片的上下边缘做相切合并处理，护圈截面采用等厚度薄壁设计，既对叶片端部形成结构防护，也可约束流体在叶轮流道内的流动路径，避免流体从叶片边缘溢散影响做功效率。材质渲染阶段，为叶片与护圈主体赋予高光亮面深色工程塑料材质，调整材质的反射粗糙度与环境贴图参数，模拟硬质工程塑料经抛光处理后的镜面反光效果，在护圈边缘与轮毂外圈添加金属质感金色装饰材质，通过分层材质设置区分结构部件的视觉层次，渲染时添加柔和的环境漫反射光源，突出叶片曲面的流畅弧度与结构层次感。结构设计上充分考量叶轮的动平衡特性，所有叶片的质量参数、形心位置沿回转中心完全对称，双层护圈的重量分布沿周向均匀排布，避免高速回转时产生偏心力矩，叶片与轮毂、护圈的连接位置做圆角过渡处理，消除应力集中隐患，提升结构的抗疲劳强度。整体建模过程全程保持特征参数可编辑，可根据实际工况需求调整叶片数量、扭转角度、护圈直径等核心参数，适配不同流量、风压参数的流体输送场景，模型曲面连续性达到G2级别，无破面、重叠面等几何错误，可直接导入仿真软件开展流体力学分析或结构强度校核。
